Zustandsmeldungen
7 Zustandsmeldungen
7.1 Zustandsanzeige
Wenn sich der Frequenzumrichter im Zustandsmodus
befindet, erzeugt er automatisch Zustandsmeldungen und
zeigt sie im unteren Bereich des Displays an (siehe
Abbildung 7.1).
7
7

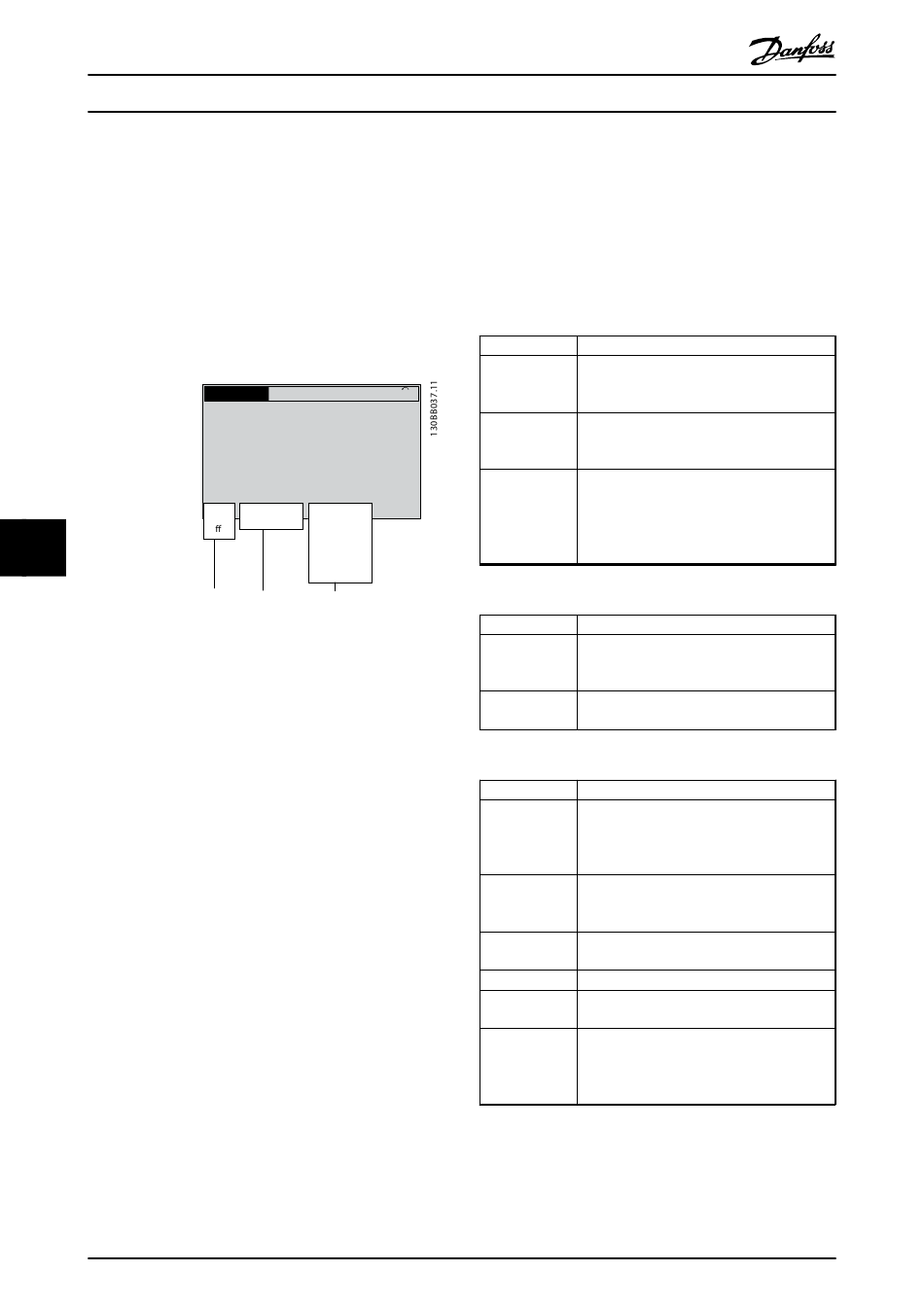

Abbildung 7.1 Zustandsanzeige
a.
Der erste Teil der Statuszeile zeigt den Ursprung
des Stopp/Start-Befehls.
b.
Der zweite Teil der Statuszeile zeigt den Ursprung
der Drehzahlregelung an.
c.
Der letzte Teil der Statuszeile gibt den aktuellen
Zustand des Frequenzumrichters an. Dies zeigt
die Betriebsart des Frequenzumrichters an.
HINWEIS
Im Auto-/Fernbetrieb benötigt der Frequenzumrichter
externe Befehle, um Funktionen auszuführen.
54
®
VLT
Betriebsanleitung
Status
799RPM
7.83A
0.000
53.2%
Auto
Remote
Ramping
Hand
Local
Stop
O
Running
Jogging
.
.
.
Stand by
1
2
3
MG20M903 - VLT
AQUA Drive
7.2 Definitionen der Zustandsmeldungen
Die nächsten drei Tabellen legen die Bedeutung der
angezeigten Statusmeldungen fest.
Aus
1(1)
36.4kW
Auto on
Tabelle 7.1 Zustandsmeldung Betriebsart
Fern
Ort
Tabelle 7.2 Zustandsmeldung Sollwertvorgabe
AC-Bremse
AMA Ende OK
AMA bereit
AMA läuft...
Bremsung
Max. Bremsung
®
ist eine eingetragene Marke von Danfoss
Betriebsart
Der Frequenzumrichter reagiert erst auf ein
Steuersignal, wenn Sie die Taste [Auto on]
oder [Hand on] auf der Bedieneinheit drücken.
Der Frequenzumrichter erhält Signale über die
Steuerklemmen und/oder die serielle
Kommunikation.
Die Navigationstasten auf dem LCP steuern
den Frequenzumrichter. Stoppbefehle, Reset,
Reversierung, DC-Bremse und andere Signale,
die an den Steuerklemmen anliegen, können
die Hand-Steuerung aufheben.
Sollwertvorgabe
Externe Signale, eine serielle Schnittstelle oder
interne Festsollwerte geben den Drehzahl-
sollwert vor.
Der Frequenzumrichter nutzt den Handbetrieb
oder Sollwerte vom LCP.
Betriebszustand
Sie haben unter 2-10 Bremsfunktion die AC-
Bremse ausgewählt. Die AC-Bremse
übermagnetisiert den Motor, um ein kontrol-
liertes Verlangsamen zu erreichen.
Der Frequenzumrichter hat die Automatische
Motoranpassung (AMA) erfolgreich
durchgeführt.
Die AMA ist startbereit. Drücken Sie zum
Starten auf die [Hand on]-Taste.
Die AMA wird durchgeführt.
Der Bremschopper ist in Betrieb. Der Bremswi-
derstand nimmt generatorische Energie auf.
Der Bremschopper ist in Betrieb. Die
Leistungsgrenze des Bremswiderstands
(definiert in 2-12 Bremswiderstand Leistung
(kW)) wurde erreicht.
