5 Betrieb des Frequenzumrichters
Tasten
Menütasten

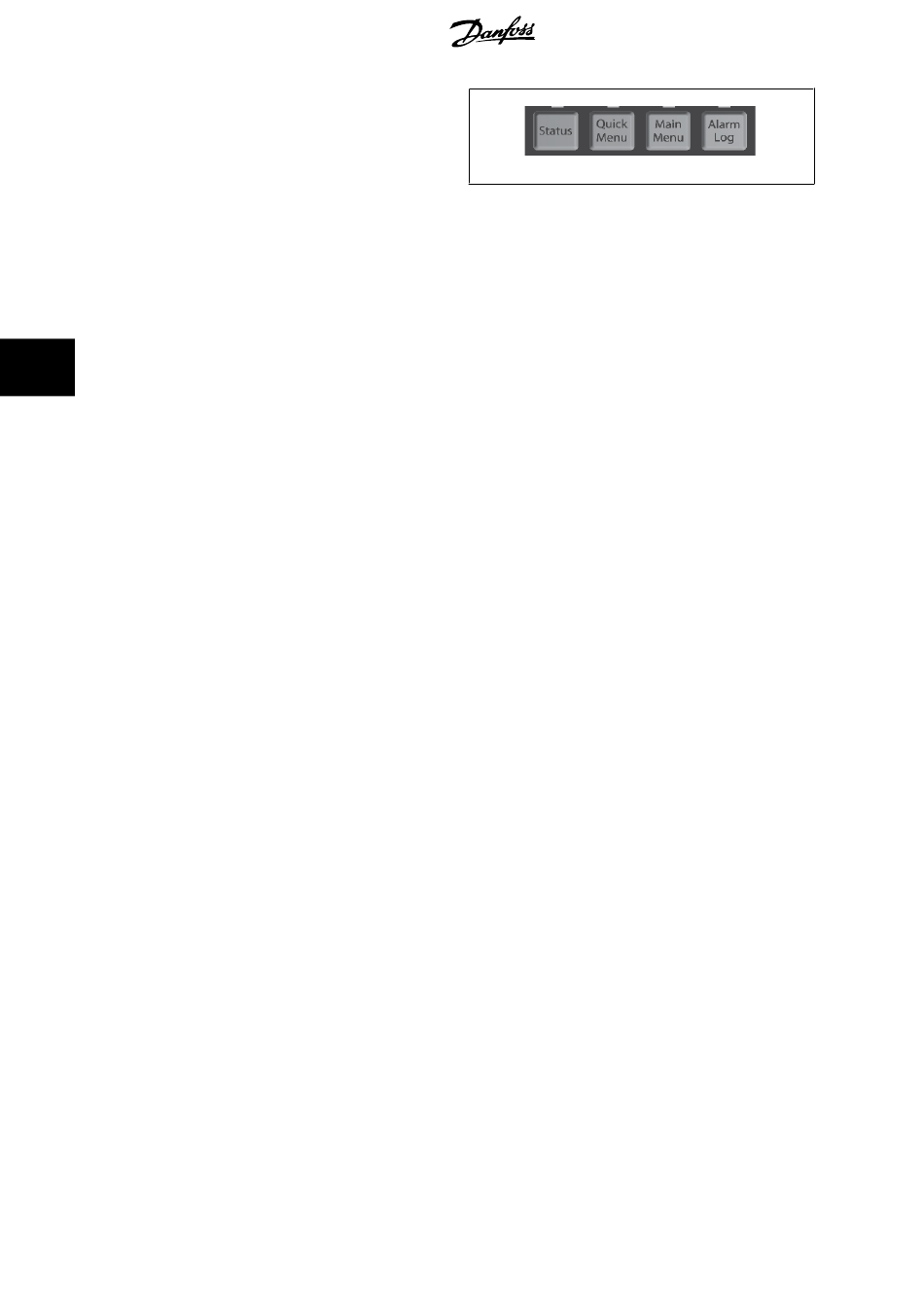

Die Menütasten sind nach Funktionen gruppiert. Die Tasten unter der
Displayanzeige können zur Änderung der Statusanzeige, zum Paramet-
rieren oder für den Zugriff auf den Alarmspeicher genutzt werden.
[Status]
gibt den Zustand des Frequenzumrichters oder des Motors an. Durch Drücken der Taste [Status] können Sie zwischen 3 verschiedenen Anzeigen wählen:
5 Betriebsvariablen, 4 Betriebsvariablen oder Zustand Smart Logic Control
[Status] dient zur Wahl der Displayanzeige oder zum Zurückwechseln aus dem Quick-Menü-Modus, dem Hauptmenü-Modus oder dem Alarm-Modus in
den Anzeigemodus. Die Taste [Status] dient ebenfalls zum Umschalten zwischen der Anzeige von 4 oder 5 Betriebsvariablen.
[Quick Menu]
5
bietet schnellen Zugang zu verschiedenen Quick-Menüs. Hier können die gebräuchlichsten ADAP-KOOL Drive AKD 102-Funktionen program-
miert werden.
Das [Quick Menu] besteht aus:
-
Benutzer-Menü
-
Inbetriebnahme-Menü
-
Funktionssätze
-
Liste geänderter Parameter
-
Protokolle
Über die Funktionen ist schneller und einfacher Zugriff auf alle Parameter möglich, die für die Mehrzahl von ADAP-KOOL Drive AKD 102-Anwendungen
erforderlich sind, darunter die meisten VVS- und KLS-Versorgungs- und Rücklaufgebläse, Kühlturmgebläse, Primär-, Sekundär- und Kondenswasserpum-
pen und anderen Pumpen-, Lüfter- und Verdichteranwendungen. Neben anderen Funktionen umfasst dies auch Parameter für die Auswahl der Variablen,
die am LCP angezeigt werden sollen, digitale Festdrehzahlen, Skalierung von Analogsollwerten, Einzel- und Mehrzonenanwendungen mit PID-Regelung
sowie spezielle Funktionen im Zusammenhang mit Lüftern, Pumpen und Kompressoren.
Die meisten Quick-Menü-Parameter können direkt über das Bedienfeld geändert werden, sofern über Par. 0-60
to Main Menu w/o Password
Es kann direkt zwischen Quick-Menü-Modus und Hauptmenü-Modus gewechselt werden.
[Main Menu]
dient zum Zugriff und Programmieren aller Parameter. Die meisten Hauptmenü-Parameter können direkt über das Bedienfeld geändert werden, sofern
über Parameter Par. 0-60
to Personal Menu w/o Password
wendig, auf die Hauptmenüparameter zuzugreifen, da das Quick-Menü, das Inbetriebnahme-Menü und Funktionssätze den einfachsten und schnellsten
Zugriff auf die typischen erforderlichen Parameter bieten.
Es kann direkt zwischen Hauptmenü-Modus und Quick-Menü-Modus gewechselt werden.
Das 3 Sekunden lange Drücken der Taste [Main Menu] ermöglicht die direkte Eingabe einer Parameternummer. Ein 3 Sekunden langes Drücken der
Taste [Main Menu] ermöglicht dieselbe Funktionalität.
[Alarm Log]
zeigt eine Liste der letzten fünf Alarme an (nummeriert von A1-A5). Um zusätzliche Informationen zu einem Alarmzustand zu erhalten, markieren Sie
mithilfe der Pfeiltasten die betreffende Alarmnummer, und drücken Sie [OK]. Werden beim Auftreten des Alarms Betriebsvariablen gespeichert, können
diese ausgewählt und mit [OK] grafisch angezeigt werden.
Die Taste [Alarm Log] auf dem LCP gibt Zugriff auf Fehlerspeicher und Wartungsprotokoll.
[Back]
bringt Sie zum früheren Schritt oder zur nächsthöheren Ebene in der Navigationsstruktur.
58
Personal Menu Password
, Par. 0-65
Main Menu Password
Access to Main Menu w/o Password
, Par. 0-61
kein Passwort eingerichtet wurde. Für den großen Teil von ADAP-KOOL Drive AKD 102-Anwendungen ist es nicht not-
MG.11.O1.03 - ADAP-KOOL
Access to Personal Menu w/o Password
oder Par. 0-66
,Par. 0-65
®
ist ein eingetragenes Warenzeichen von Danfoss.
®
ADAP-KOOL
Drive AKD 102 High Power
130BP045.10
Main Menu Password
, Par. 0-61
kein Passwort eingerichtet wurde.
Personal Menu Password
oder Par. 0-66
Access
