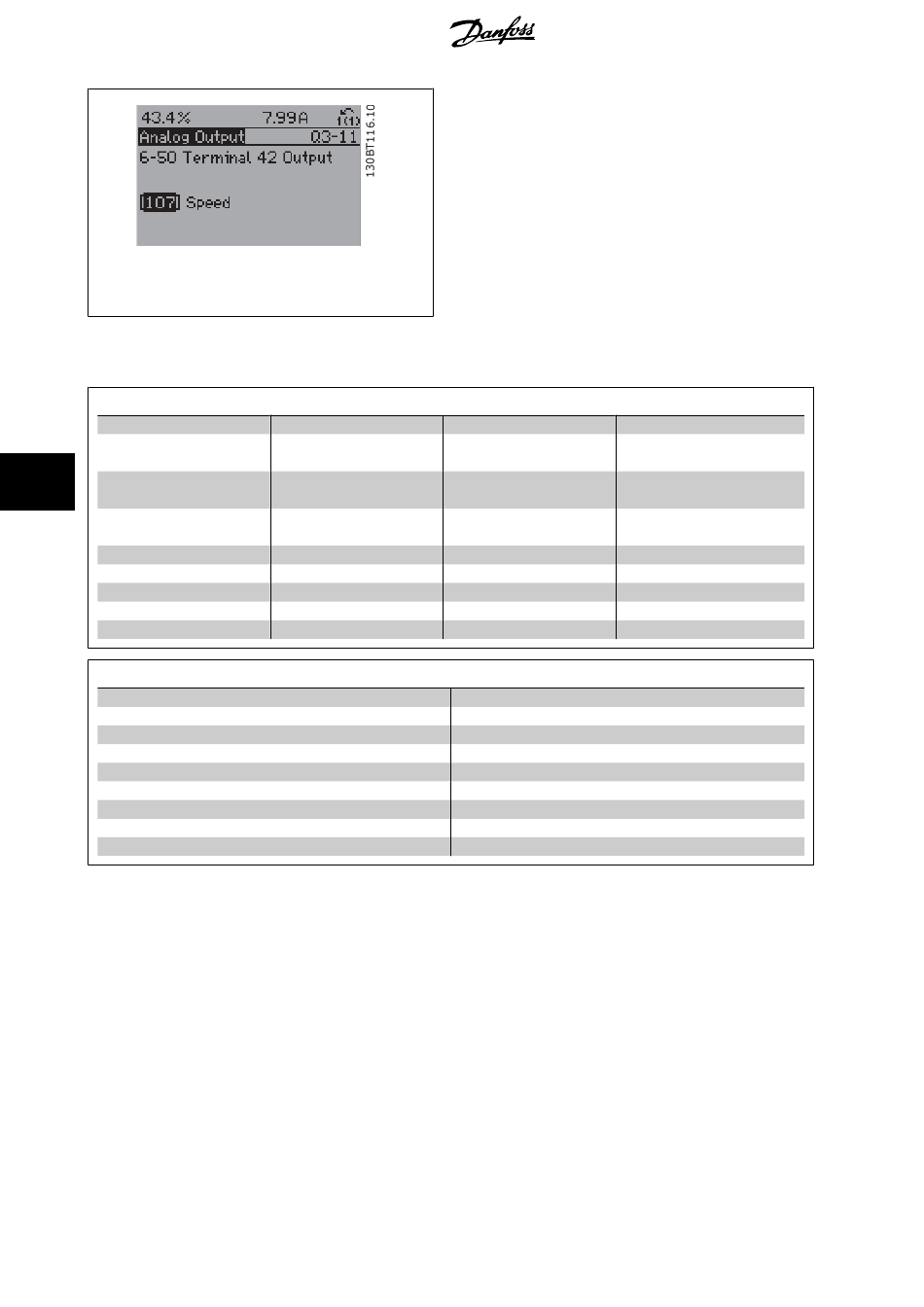

Abbildung 7.7: 7. Schritt: Mit den Auf/Ab-Navigationstasten
die verschiedenen Optionen wählen. [OK] drücken.
Parameter der Funktionssätze
Die Funktionssatzparameter sind wie folgt gruppiert:
Q3-10 Erw. Motoreinstell.
Thermischer Motorschutz
Par. 1-90
7
Thermistoranschluss
Par. 1-93
Par. 1-29 Autom. Motoranpassung
Taktfrequenz
Par. 14-01
Warnung Drehz. hoch
Par. 4-53
Q3-20 Digitalsollwert
Par. 3-02 Minimaler Sollwert
Par. 3-03 Max. Sollwert
Par. 3-10 Festsollwert
Klemme 29 Digitaleingang
Par. 5-13
Klemme 32 Digitaleingang
Par. 5-14
Klemme 33 Digitaleingang
Par. 5-15
72
Q3-1 Allg. Einstellungen
Q3-11 Analogausgang Q3-12 Uhreinstellungen
Klemme 42 Analogaus-
Par. 6-50 Par. 0-70
gang
Kl. 42, Ausgang min. Ska-
Par. 6-51 Par. 0-71
lierung
Par. 6-52 Kl. 42, Ausgang max. Par. 0-72
Skalierung
Par. 0-74
Par. 0-76
Par. 0-77
Q3-2 Einstellungen für Drehzahlregelung ohne Rückführung
MG.11.AC.03 - VLT ®
Produkthandbuch für VLT
Q3-13 Displayeinstell.
Datum und Zeit
Par. 0-20
Datumsformat
Par. 0-21
Uhrzeitformat Par. 0-22
MESZ/Sommerzeit
Par. 0-23
MESZ/Sommerzeitstart
Par. 0-24
MESZ/Sommerzeitende
Par. 0-37
Par. 0-38
Par. 0-39
Q3-21 Analogsollwert
Par. 3-02 Minimaler Sollwert
Par. 3-03 Max. Sollwert
Par. 6-10 Klemme 53 Skal. Min.Spannung
Klemme 53 Skal. Max.Spannung
Par. 6-11
Klemme 53 Skal. Min.Strom
Par. 6-12
Klemme 53 Skal. Max.Strom
Par. 6-13
Klemme 53 Skal. Min.-Soll/Istwert
Par. 6-14
Par. 6-15 Klemme 53 Skal. Max.-Soll/Istwert
ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Displayzeile 1.1
Displayzeile 1.2
Displayzeile 1.3
Displayzeile 2
Displayzeile 3
Displaytext 1
Displaytext 2
Displaytext 3
