4.1.20 Zwischenkreiskopplung

Die Zwischenkreisklemme wird zur Sicherung der DC-Versorgung verwendet. Dabei wird der Zwischenkreis von einer externen Gleichstromquelle versorgt.
Nummern verwendete Klemmen: 88, 89

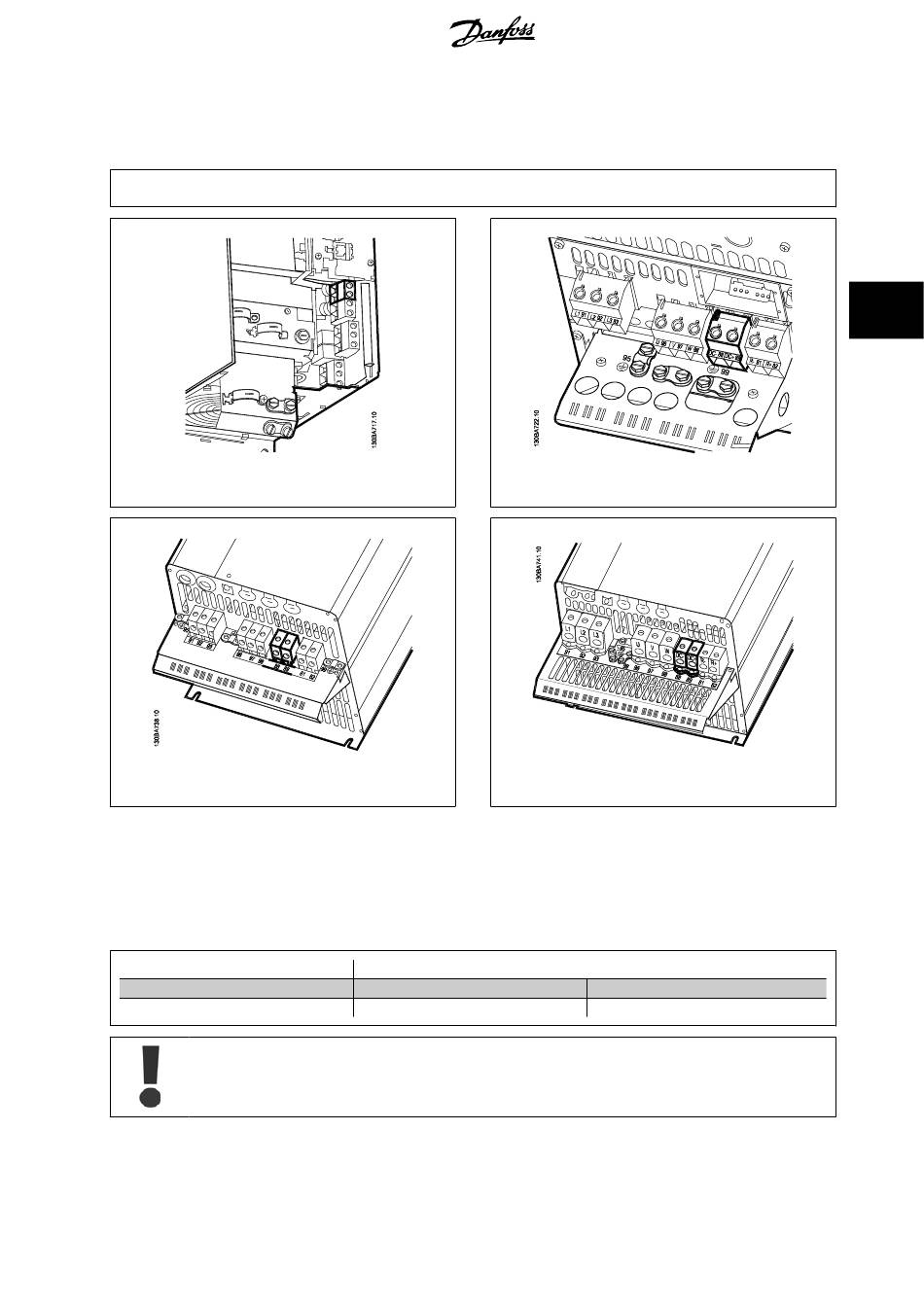

Abbildung 4.26: Zwischenkreiskopplungen für Baugröße B3.
Abbildung 4.28: Zwischenkreiskopplungen Baugröße C3.
Weitere Informationen erhalten Sie bei Danfoss.

4.1.21 Bremsanschlussoption

Das Anschlusskabel des Bremswiderstands muss abgeschirmt sein.
Bremswiderstands-
Klemmennummer
Klemmen
Das Bremsen mit Bremswiderstand ist nur mit Sonderzubehör möglich und erfordert besondere Sicherheitsüberlegungen. Weitere
Informationen erhalten Sie bei Danfoss.
®
