Produkthandbuch für VLT

3 Mechanische Installation

3.1 Vor dem Start

3.1.1 Checkliste

Vergewissern Sie sich beim Auspacken des Frequenzumrichters, dass das Gerät unbeschädigt und vollständig ist. Anhand der folgenden Tabelle können
Sie die Verpackung erkennen:
Bauform/ A2
Schutzart: (IP20-21)
Gerätegröße (kW):
200-240 V 1,1-2,2
380-480 V 1,1-4,0
525-600 V
Tabelle 3.1: Auspacktabelle
Bitte beachten Sie auch, dass empfohlen wird, eine Auswahl von Schraubendrehern (Kreuz- und Torxschraubendreher), einen Seitenschneider, Bohrer

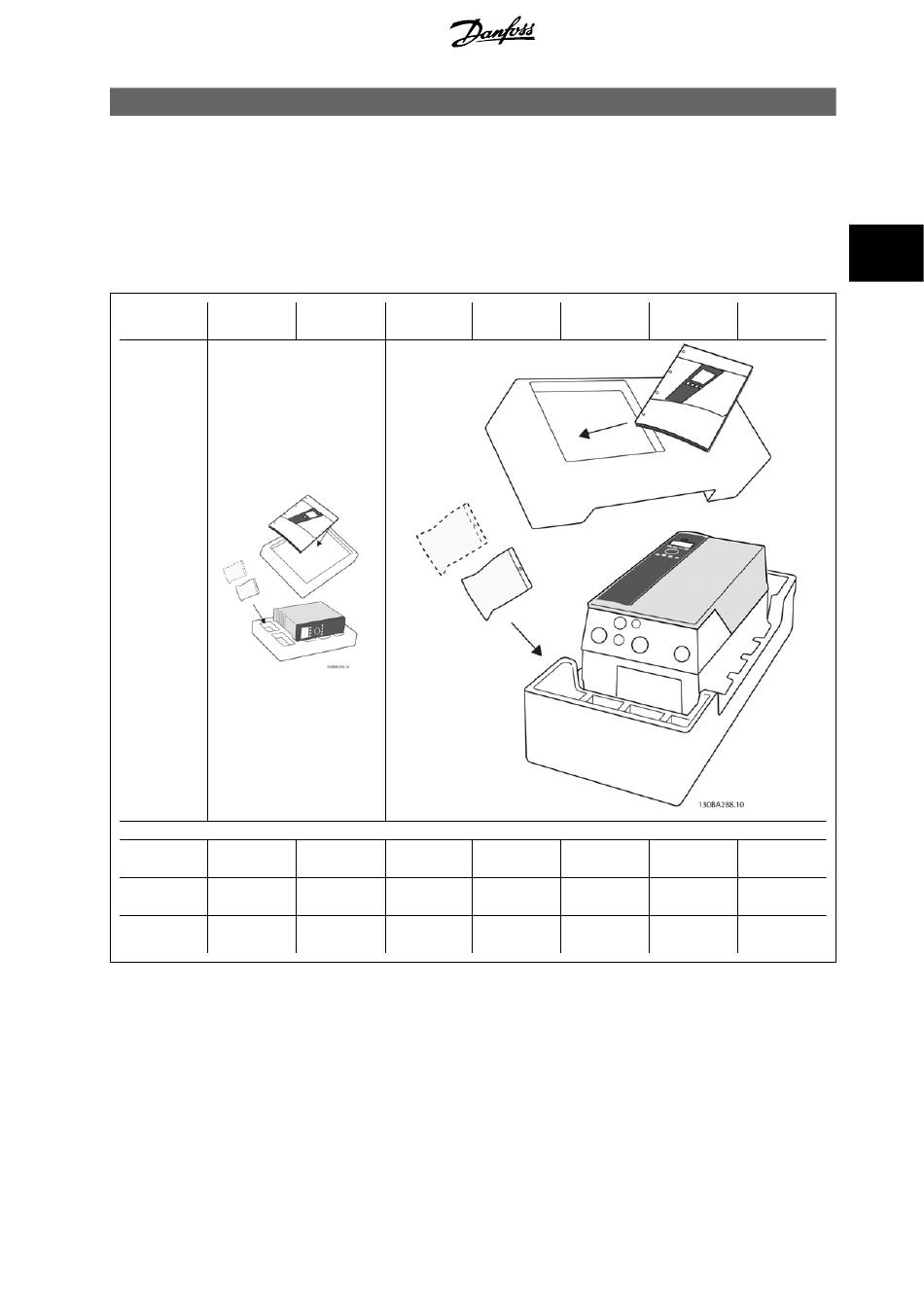

und ein Messer zum Auspacken und Einbau des VLT bereitzuhalten. Die Verpackung für diese Gehäuse enthält, wie abgebildet: Montagezubehör, Doku-
mentation und das Gerät. Je nach montierten Optionen können ein oder zwei Beutel Montagezubehör und ein oder mehrere Handbücher enthalten sein.
®
HVAC Drive
A3 A5
(IP20-21) (IP55-66)
3,0-3,7 1,1-3,7
5,5-7,5 1,1-7,5
1,1-7,5 1,1-7,5
MG.11.AC.03 - VLT ® ist eine eingetragene Marke von Danfoss.
B1/B3 B2/B4
(IP20-21/55-66) (IP20-21/55-66)
5,5-11/ 15/
5,5-11 15-18,5
11-18,5/ 22-30/
11-18,5 22-37
11-18,5/ 22-30/
11-18,5 22-37
3 Mechanische Installation
C1/C3 C2*/C4
(IP20-21/55-66) (IP 20-21/55-66)
18,5-30/ 37-45/
22-30 37-45
37-55/ 75-90/
45-55 75-90
37-55/ 75-90/
45-55 75-90
