4.1.24 Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden sich unter der Klemmenabde-
ckung vorn am Frequenzumrichter. Entfernen Sie diese Klemmenabdeckung
mithilfe eines Schraubendrehers.
Nehmen Sie die vordere Abdeckung ab, um auf die Steuerklemmen zuzugrei-
fen. Achten Sie beim Wiederanbringen der Abdeckung auf die richtige Befes-
tigung mit einem Drehmoment von 2 Nm.
®
HVAC Drive
MG.11.AC.03 - VLT ® ist eine eingetragene Marke von Danfoss.
130BT248

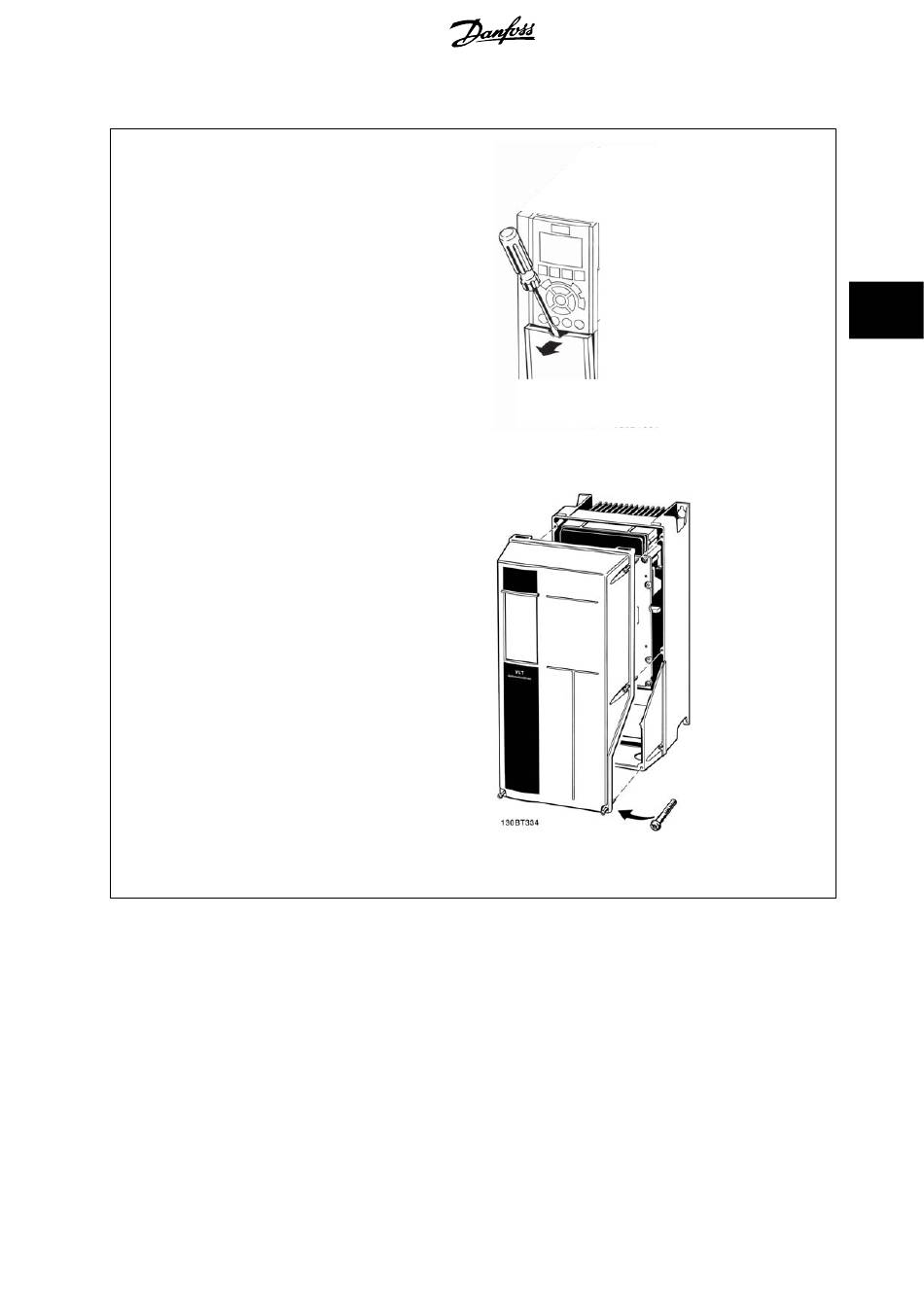

Abbildung 4.38: Zugriff auf Steuerklemmen in den Gehäusen A2, A3,
B3, B4, C3 und C4
Abbildung 4.39: Zugriff auf Steuerklemmen in den Gehäusen A5, B1,
B2, C1 und C2.
