Tabelle 13: Stückliste
Teile-Nr.
Benennung
100
Gehäuse
200
Spindel
314
Axiallager
350
Kegel
30 von 42
8 Zugehörige Unterlagen
8 Zugehörige Unterlagen
8.1 Gesamtzeichnung mit Einzelteileverzeichnis
8.1.1 BOA-Control/BOA-Control IMS, Typ BOA-CL, DN 15 - 200
1)
DN 25 - 40
DN 15 - 150

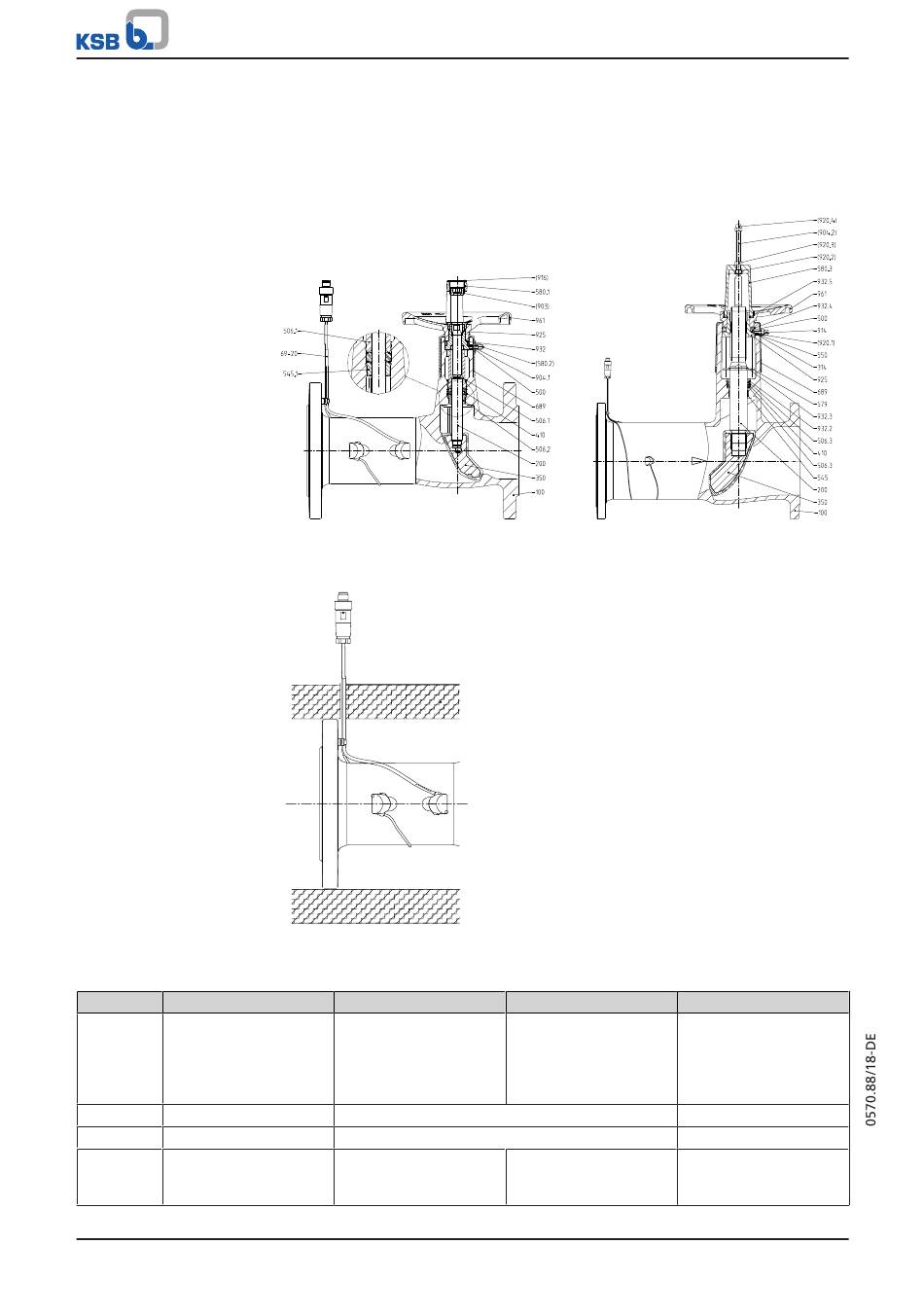

Abb. 8: Schnittbilder BOA-Control/BOA-Control IMS, Typ BOA-CL, DN 15 - 200; 1) EKB-
Variante DN 25 - 40
Abb. 9: Ausschnitt Isolierschale
Werkstoff Standard
EN-GJL-250 (5.1301)
Nichtrostender Stahl, min. 13% Chrom (Cr)
Stahl-PTFE
EN-GJL-250 (5.1301) /
EPDM
BOA-Control/ BOA‑Control IMS
Werkstoff EKB-Variante Bemerkung
EN-GJL-250 (5.1301) /
-
EKB (innen und außen
mit elektrostatischer
Beschichtung), gemäß
KTW-Empfehlung
-
DN 50 - 200
EN-GJL-250 (5.1301) /
-
EPDM, gemäß KTW-
Empfehlung
DN 200
