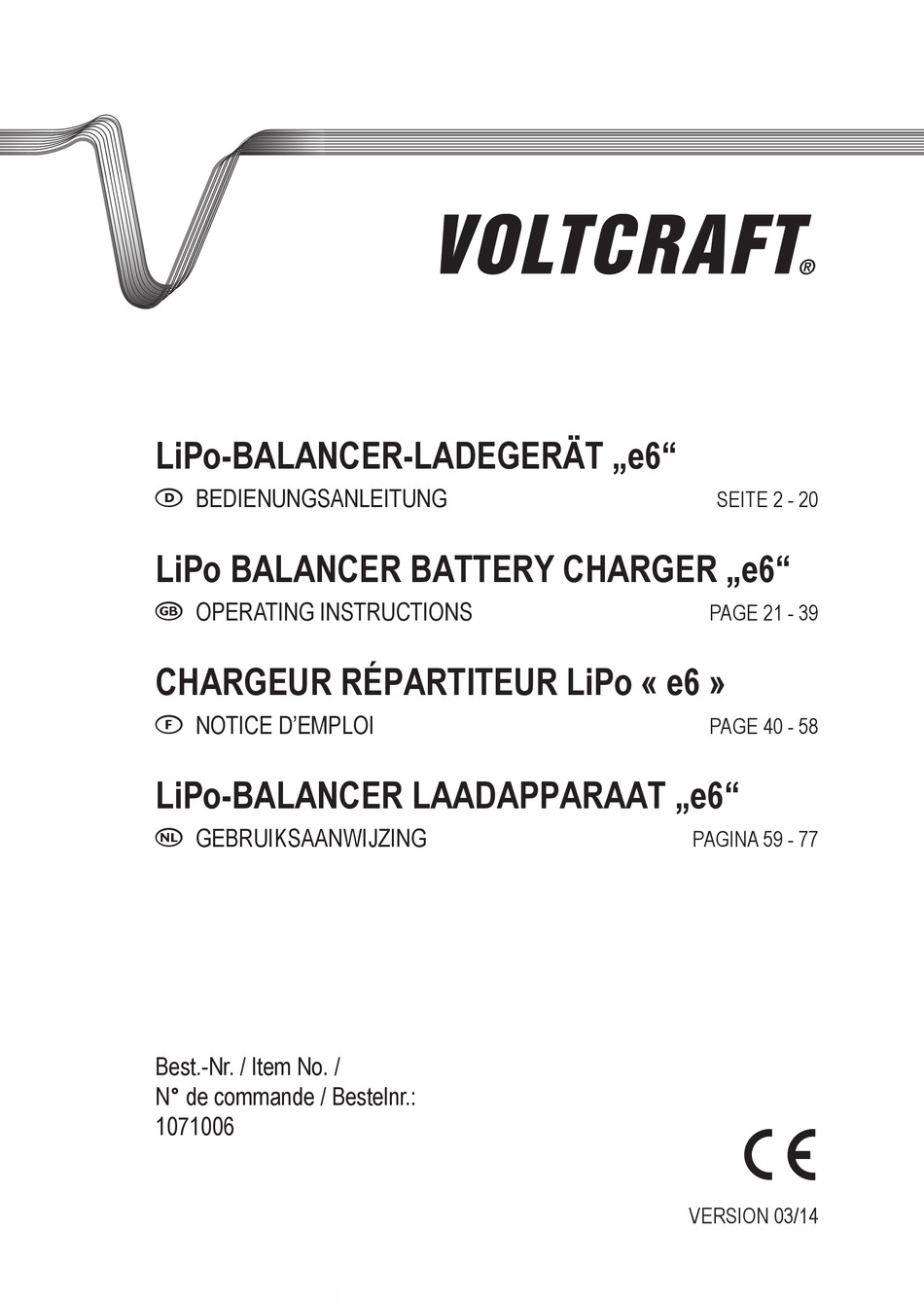

LiPo-BALANCER-LADEGERÄT „e6"
! BEDIENUNGSANLEITUNG
LiPo BALANCER BATTERY CHARGER „e6"
( OPERATING INSTRUCTIONS
CHARGEUR RÉPARTITEUR LiPo « e6 »
# NOTICE D'EMPLOI
LiPo-BALANCER LAADAPPARAAT „e6"
$ GEBRUIKSAANWIJZING
Best.-Nr. / Item No. /
N° de commande / Bestelnr.:
1071006
SEITE 2 - 20
PAGE 21 - 39
PAGE 40 - 58
PAGINA 59 - 77
VERSION 03/14
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT E6

Inhaltszusammenfassung für VOLTCRAFT E6

  • Seite 1 ! BEDIENUNGSANLEITUNG SEITE 2 - 20 LiPo BALANCER BATTERY CHARGER „e6“ ( OPERATING INSTRUCTIONS PAGE 21 - 39 CHARGEUR RÉPARTITEUR LiPo « e6 » # NOTICE D’EMPLOI PAGE 40 - 58 LiPo-BALANCER LAADAPPARAAT „e6“ $ GEBRUIKSAANWIJZING PAGINA 59 - 77 Best.-Nr.

  • Seite 2: Inhaltsverzeichnis

    INHALTsvERzEICHNIs seite 1. Einführung ..........................3 2. Symbol-Erklärung .......................4 3. Bestimmungsgemäße Verwendung ...................4 4. Lieferumfang ........................5 5. Produktbeschreibung ......................5 6. Sicherheitshinweise ......................6 a) Allgemein ........................6 b) Aufstellort ........................7 c) Betrieb ...........................8 d) Umgang mit Akkus (allgemein) ..................9 e) Umgang mit Lithium-Akkus ..................11 7.

  • Seite 3: Einführung

    Kauf eines Voltcraft® - Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken. Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für über- durchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

  • Seite 4: Symbol-Erklärung

    Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedie- nung gegeben werden sollen. 3. BEsTImmUNGsGEmÄssE vERwENDUNG Das LiPo-Balancer-Ladegerät „e6“ ist ausschließlich für den privaten Einsatz im Modellbau- bereich zum Laden von LiPo- oder LiFe-Akkus mit 2 - 6 Zellen und für die damit verbundenen Betriebszeiten ausgelegt. Lesen Sie sich diese Bedienungsanleitung vollständig und aufmerksam durch, sie enthält viele wichtige Informationen für Aufstellung, Betrieb und Bedienung.

  • Seite 5: Lieferumfang

    4. LIEfERUmfANG • Ladegerät • Netzkabel • Balancer-Adapterplatte mit XH-Anschlusskabel • Ladekabel mit offenen Kabelenden • Ladekabel mit T-Stecker • Bedienungsanleitung 5. PRoDUkTBEsCHREIBUNG Das Ladegerät kann an einer Netzsteckdose (100 - 240 V/AC, 50/60 Hz) betrieben werden. Der Anschluss des zu ladenden Akku-Packs erfolgt mit Hilfe eines Ladekabels. Das beiliegen- de Ladekabel ist an einem Ende mit zwei 4 mm-Bananensteckern und an dem anderen Ende mit offenen Kabelenden ausgestattet.

  • Seite 6: Sicherheitshinweise

    6. sICHERHEITsHINwEIsE Bei schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. für folgeschäden übernehmen wir keine Haftung! Bei sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen fällen erlischt die Gewährleistung/Garantie! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheitshinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Produkts.

  • Seite 7: Aufstellort

    • In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwa- chen. • In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver- bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. • Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden! • Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

  • Seite 8: Betrieb

    • Stellen Sie z.B. keine mit Flüssigkeit gefüllten Gefäße, Vasen oder Pflanzen auf oder neben das Produkt. Wenn diese Flüssigkeiten ins Ladegerät gelangen, wird das Ladegerät zerstört, außerdem besteht höchste Gefahr eines Brandes oder einer Explosion. Schalten Sie in diesem Fall unverzüglich die Netzsteckdose, an der das Ladege- rät angeschlossen ist, allpolig ab (zugehörigen Sicherungsautomaten abschalten bzw.

  • Seite 9: Umgang Mit Akkus (Allgemein)

    • Lassen Sie Akkus nicht am Ladegerät anschlossen, wenn das Ladegerät nicht benötigt wird. Trennen Sie immer zuerst den Akku vom Ladekabel und anschlie- ßend das Ladekabel vom Ladegerät. Trennen Sie das Ladegerät von der Netzspannung, ziehen Sie den Netzstecker aus der Netzsteckdose. Bewahren Sie das Produkt anschließend an einem sauberen, trockenen Ort auf.
  • Seite 10 • Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Brand- und Explosionsgefahr! • Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. • Falls Anschlusskabel des Akkus gekürzt werden müssen (z.B. wenn der Akku ohne Anschlussstecker geliefert wird), so kürzen Sie jede Leitung einzeln, damit kein Kurzschluss entsteht. Brand- und Explosionsgefahr! • Laden Sie nur Akkus mit der geeigneten Akkutechnologie (LiPo oder LiFe) mit dem Ladegerät. Versuchen Sie niemals, andere Akkus oder nicht aufladbare Batterien mit diesem Gerät zu laden.

  • Seite 11: Umgang Mit Lithium-Akkus

    • Laden Sie Akkus etwa alle 3 Monate nach, da es andernfalls durch die Selbstentladung zu einer sog. Tiefentladung kommen kann, wodurch die Akkus unbrauchbar werden. • Trennen Sie den Akku vom Ladegerät, wenn dieser vollständig aufgeladen ist. • Bei unsachgemäßer Handhabung (zu hohe Ladeströme oder Falschpolung) kann der Akku überladen bzw. zerstört werden. Im schlimmsten Fall kann der Akku explodieren und dadurch erheblichen Schaden anrichten. • Beachten Sie die Sicherheitshinweise der Akkuhersteller. e) Umgang mit Lithium-Akkus • Moderne Akkus mit Lithium-Technik verfügen nicht nur über eine deutlich höhere Kapazität als NiMH- oder NiCd-Akkus, sie haben auch ein wesentlich geringeres Gewicht.
  • Seite 12 Fassen Sie den Akku nur vorsichtig an, verwenden Sie geeignete Schutzhand- schuhe. Entsorgen Sie den Akku umweltgerecht. • Verwenden Sie zum Aufladen eines Akkus mit Lithiumtechnik nur ein dafür ge- eignetes Ladegerät. Herkömmliche Ladegeräte für NiCd-, NiMH- oder Blei-Akkus dürfen nicht verwendet werden, es besteht Brand- und Explosionsgefahr! • Wenn Sie einen Akku mit Lithiumtechnik mit mehr als einer Zelle aufladen, so verwenden Sie unbedingt einen sog. Balancer (z.B. im hier gelieferten Ladegerät bereits integriert).

  • Seite 13: Bedienelemente

    7. BEDIENELEmENTE Bild 1 Ladegerät Netzbuchse Balancer-Anzeige Ladestrom-Schiebeschalter Ladegeräte-Zustandsanzeige Balancer-Anschluss Ladekabel-Anschlussbuchsen Akkutyp-Schiebeschalter...

  • Seite 14: Anfertigen Eines Ladekabels

    8. ANfERTIGEN EINEs LADEkABELs Falls noch nicht vorhanden, fertigen Sie sich ein geeignetes Ladekabel an. Dazu liegt dem Ladegerät ein vorbereitetes Kabel (9) mit zwei 4 mm-Bananensteckern (10) auf der einen Seite und offenen Kabelenden (11) auf der anderen Seite bei. Bild 2 An den offenen Kabelenden sind geeignete verpolungssichere Steckverbinder anzulöten, die zu den Hochstrom-Steckverbindern am Akku passen müssen.

  • Seite 15: Ladevorgang Durchführen

    9. LADEvoRGANG DURCHfüHREN • Schließen Sie die Bananenstecker des Ladekabels (9) an den beiden Buchsen (7) des Ladegerätes an. Achten Sie dabei unbedingt auf die richtige Polung (Rot = Plus/+, Schwarz = Minus/-). • Verbinden Sie anschließend den zu ladenden Akku (siehe Bild 3, Pos. 12) mit dem Ladeka- bel. Achtung, wichtig! Schließen Sie das Ladekabel immer zuerst am Ladegerät an. Erst danach ist der Akku am Ladekabel anzustecken! Bei umgekehrter Reihenfolge können die beiden Bananenstecker Kontakt miteinander bekommen und den Akku kurzschließen, es besteht Explosionsgefahr! • Prüfen Sie, ob der Akkutyp-Schiebeschalter (8) entsprechend dem zu ladenden Akku richtig...
  • Seite 16 Bitte beachten Sie, dass die Ladeleistung des Ladegeräts max. 50 W beträgt. Ein Ladestrom von 5 A wird nur bis zu einer Ladespannung von ca. 10 V erreicht. Wird eine höhere Ladespannung benötigt, geht der Ladestrom entsprechend der Maximalleistung automatisch zurück. • Schließen Sie das Anschlusskabel der Balancer-Adapterplatte (13) am Balancer-Anschluss (6) des Ladegerätes an.
  • Seite 17 • Wenn die maximale Ladespannung erreicht ist, wird die Spannung konstant gehalten („Con- stant Voltage“-Modus) und der Ladestrom wird, je nach Ladezustand des Akkus, immer geringer. • Wenn bei maximaler Ladespannung der Ladestrom seinen geringsten Wert erreicht hat, leuchtet die Ladegeräte-Zustandsanzeige grün. Der Ladevorgang ist dann abgeschlossen. Damit beim Ladevorgang alle Zellen eines Akkupacks genau die gleiche Spannung aufweisen, wird während des Ladevorgangs die Zelle mit der höchsten Spannung über den Balancer-Anschluss gezielt entladen.

  • Seite 18: Led-Anzeigen

    10. LED-ANzEIGEN Anzeige Bedeutung Die Ladegeräte-Zustandsanzeige blinkt Das Ladegerät signalisiert Ladebereitschaft. grün Es wurde mit dem Stromnetz verbunden, aber es ist kein Akku angeschlossen. Die Ladegeräte-Zustandsanzeige leuchtet Das Ladegerät signalisiert den Ladevor- gang im „Constant-Current“-Modus-Modus (Ladung mit konstantem Strom). Die Ladegeräte-Zustandsanzeige leuchtet Das Ladegerät signalisiert den Ladevor- orange gang im „Constant-Voltage“-Modus (Ladung...

  • Seite 19: Wartung Und Pflege

    11. wARTUNG UND PfLEGE Das Produkt ist für Sie wartungsfrei, zerlegen Sie es niemals. Überlassen Sie eine Wartung oder Reparatur einem Fachmann. Beenden Sie vor einer Reinigung zuerst den Ladevorgang und trennen Sie den Akku vom Ladekabel. Ziehen Sie dann den Netzstecker aus der Netzsteckdose. Äußerlich sollte das Produkt nur mit einem sauberen, weichen, trockenen Tuch gereinigt werden.

  • Seite 20: Technische Daten

    13. TECHNIsCHE DATEN Betriebsspannung ....100 - 240 V/AC, 50/60 Hz Geeignete Akkutypen ...LiPo/LiFe (per Schiebeschalter wählbar) Zellenzahl ......2 bis 6 Zellen Ladestrom ......1 A, 2 A, 4 A oder 5 A (per Schiebeschalter wählbar), ±10% Maximale Ladeleistung ..50 W Entladestrom ......200 mA (für Balancer-Funktion) Abmessungen .......82,7 x 140,5 x 45,7 mm (B x L x H) Gewicht .........310 g...
  • Seite 80 ! Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nach- druck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vor- behalten.
