h) Überprüfen und Einstellen der Höhenruderanlenkung
Nehmen Sie zunächst den Sender und anschließend das Modell in Be-
trieb. Wenn Sie den Höhenruder-Steuerknüppel am Sender nach unten
ziehen, muss die Hinterkante der Höhenruderklappe (1) ca. 10 mm nach
oben ausschlagen.
Sollte die Ruderklappe nach unten ausschlagen, so schalten Sie am
Sender mit der Servo-Reversefunktion die Drehrichtung für das Höhen-
ruder-Servo um.
Drücken Sie den Höhernuder-Steuerknüppel am Sender nach oben, muss
die Hinterkante der Höhenruderklappe (1) ca. 10 mm nach unten aus-
schlagen.
Wird der Steuerknüppel nicht mehr betätigt, müssen die Dämpfungs-
fläche (2) und die Ruderklappe (1) des Höhenleitwerks eine gerade Ebe-
ne bilden. Am Sender muss der Trimmhebel für die Höhenruderfunktion
dazu in der Mittelstellung stehen.
Sollte die Ruderklappe leicht nach oben oder unten zeigen, können Sie durch Verdrehen des Gabelkopfes die erforderliche Länge der Ruderan-
lenkung exakt einstellen und so die Höhenruderklappe exakt justieren.
Wenn die Anlenkung perfekt justiert ist, wird zum Schluss der Sicherungsring (siehe Bild 9c, Pos. 3 oder auch Bild 8, Pos. 4) über den Gabelkopf geschoben, um
ein Abspringen des Gabelkopfes zu vermeiden.

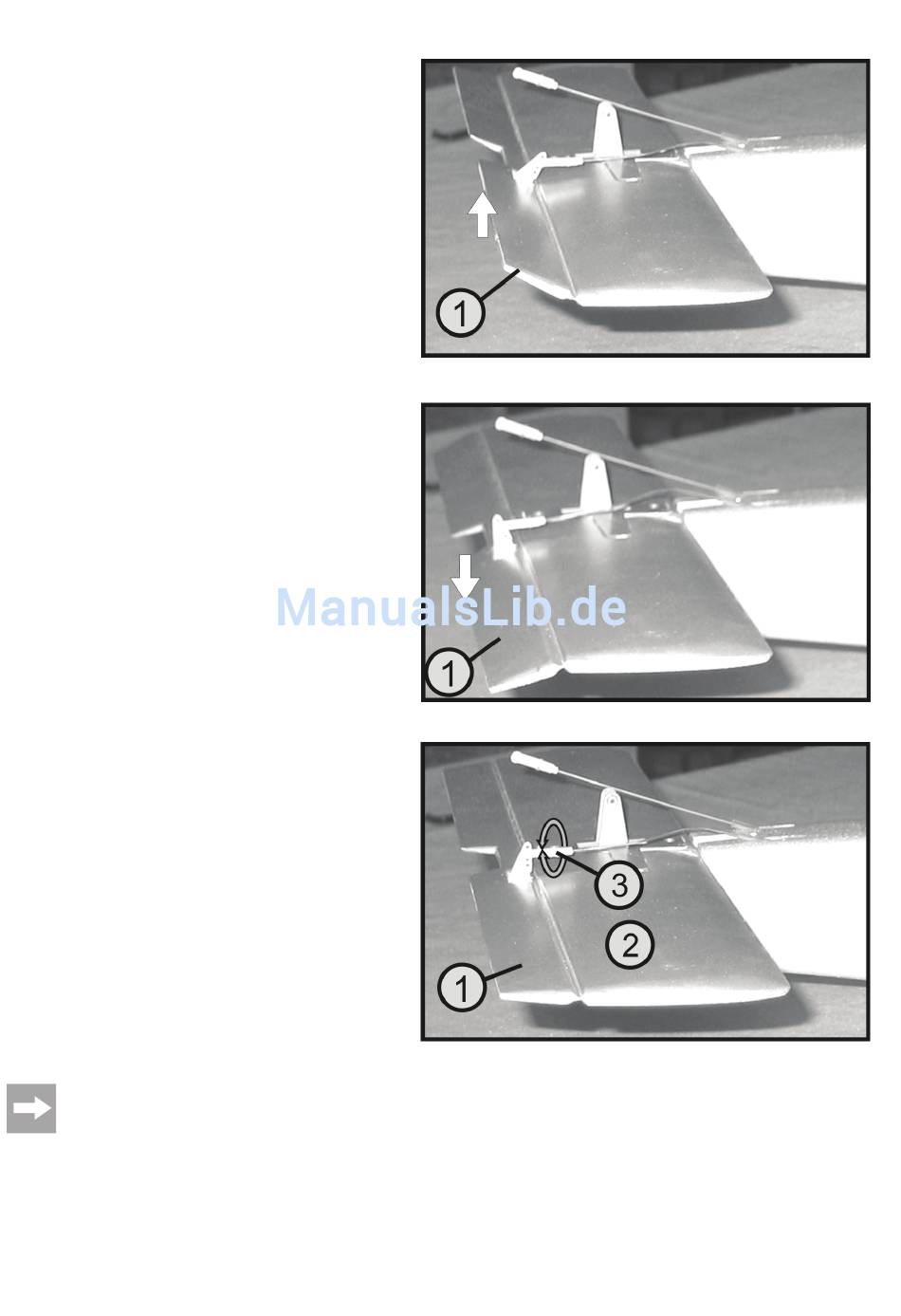

Bild 9a
Bild 9b
Bild 9c
