i) Montage des Seitenruders

Schieben Sie das Seitenleitwerk (1) von hinten zwischen die beiden
Haltestege des Höhenleitwerks (2) so ein, dass der Verbindungssteg der
beiden Höhenruderblätter (3) in der Aussparung im Seitenruder Platz
findet.
Anschließend drücken Sie das Seitenleitwerk bis zum Anschlag nach
unten.
Die beiden Verzapfungen an der Unterkante des Seitenleitwerkes (4)
müssen dabei in die Aussparungen im Rumpf und im Höhenleitwerk grei-
fen.

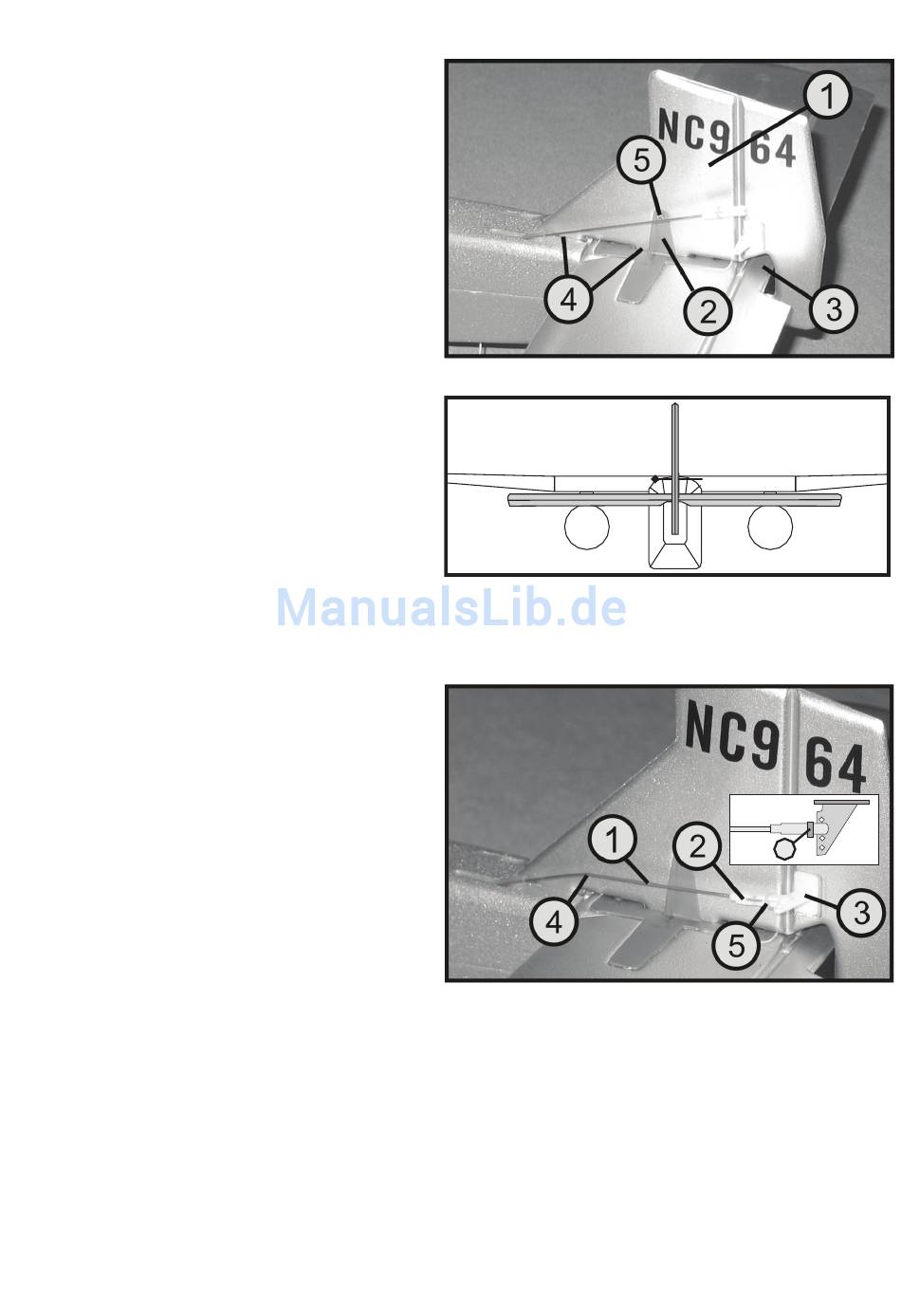

Bild 10a
Richten Sie anschließend das Seitenleitwerk im 90°-Winkel zum Höhen-
leitwerk aus und schieben Sie zunächst eine Nadel durch die Bohrungen
der beiden Haltestege (5).
Durch den so geschaffenen Schraubendurchbruch wird anschließend,
von der linken Modellseite aus, eine 2 x 10 mm Schraube eingedreht.
Achtung!
Ziehen Sie die Schraube nicht zu fest an, damit sich die Stege nicht zu
weit in das Schaumstoffmaterial eindrücken.
Bild 10b

j) Anlenken des Seitenruders

Wie beim Höhenruder, wird auch beim Seitenruder der Anlenkdraht (1)
so abgewinkelt, dass der Gabelkopf (2) gerade von vorne auf das Ruder-
horn (3) trifft. Allerdings ist bei der Anlenkung des Seitenruders nur ein
Knick im Gestänge (4) erforderlich.
Der Gabelkopf wird anschließend in der dritten Bohrung (von außen)
eingehängt.
