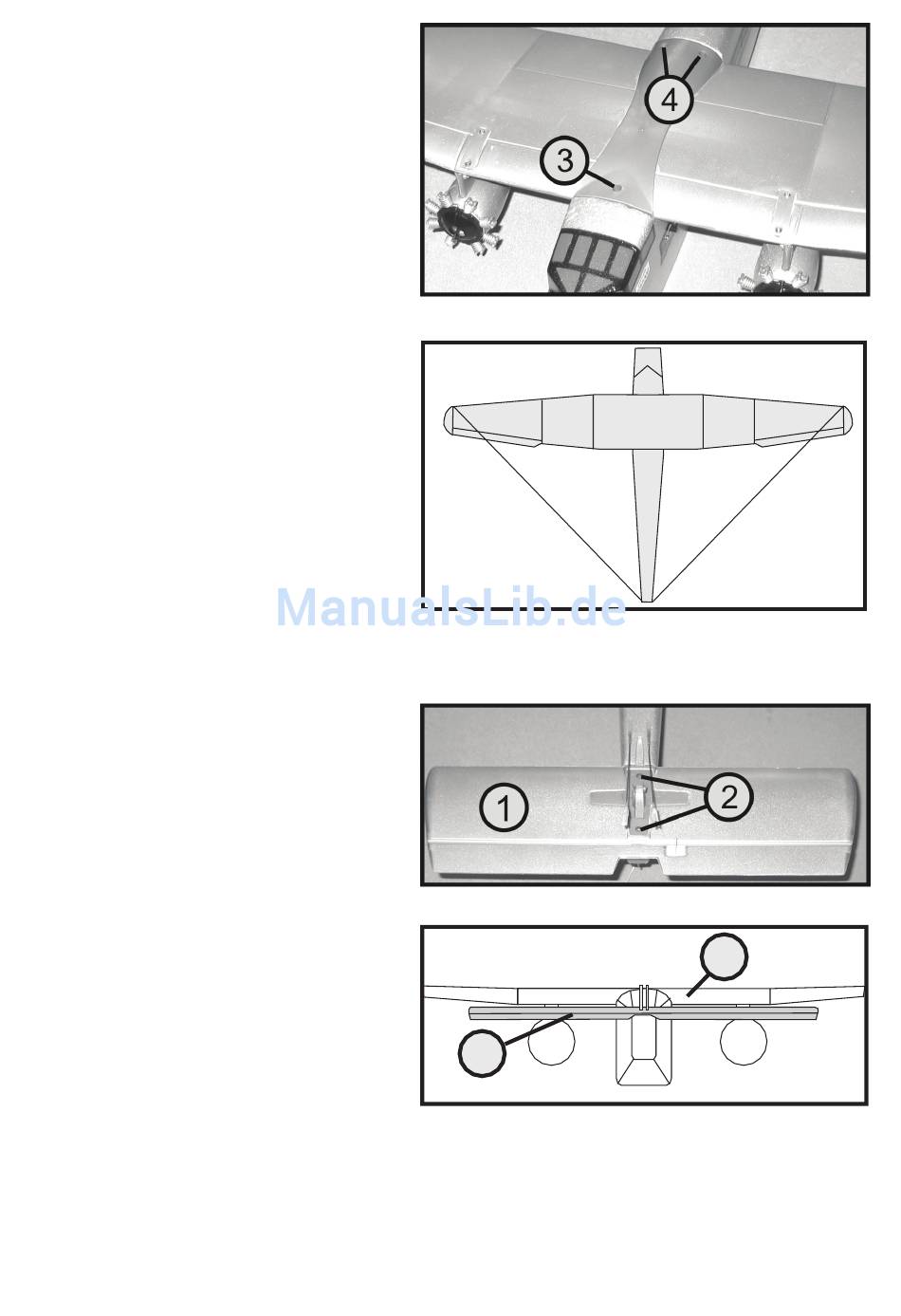

Nun können Sie die Tragfläche auf den Rumpf aufsetzen. Achten Sie
dabei darauf, dass weder Kabel noch Steckverbinder eingeklemmt oder
gequetscht werden. Die Tragfläche wird mit drei Schrauben mit 3 mm Ø
befestigt. Vorne (3) wird die 15 mm lange Schraube verwendet und hin-
ten (4) werden die beiden 10 mm langen Schrauben eingedreht.
Überprüfen Sie anschließend die korrekte Ausrichtung der Tragfläche
zum Rumpf. Die beiden Linien A und B müssen gleich lang sein. Zum
Vermessen nehmen Sie am besten einen dünnen Faden, der sich auch
unter leichter Zugspannung nicht dehnt. Bei Bedarf lösen Sie die Trag-
flächen-Befestigungsschrauben, justieren die Tragfläche neu und schrau-
ben sie in der korrekten Position wieder fest.
f) Montage des Höhenleitwerkes
Setzen Sie das Höhenleitwerk (1) auf die Auflagefläche am Rumpfende
(siehe auch Bild 7c) auf, richten es mittig aus und schrauben es an-
schließend mit Hilfe von zwei 2 x 10 mm Schrauben (2) fest. Achten Sie
dabei darauf, dass die Schrauben exakt in die Schraubenaufnahmen
(siehe Bild 7c, Pos. 3) aus Kunststoff greifen, die im Rumpf mit eingelas-
senen sind.
Damit das Modell später exakt zu steuern ist und gerade fliegt, muss das
Höhenleitwerk (1) parallel zur Tragfläche (4) ausgerichtet sein. Um die
genaue Position des Leitwerkes zur Tragfläche zu prüfen und etwaige
Fehlstellungen erkennen zu können, betrachten Sie das Modell aus ca.
1 m Abstand von hinten.
A
1
Bild 6b
B
Bild 6c
Bild 7a
4
Bild 7b
9
