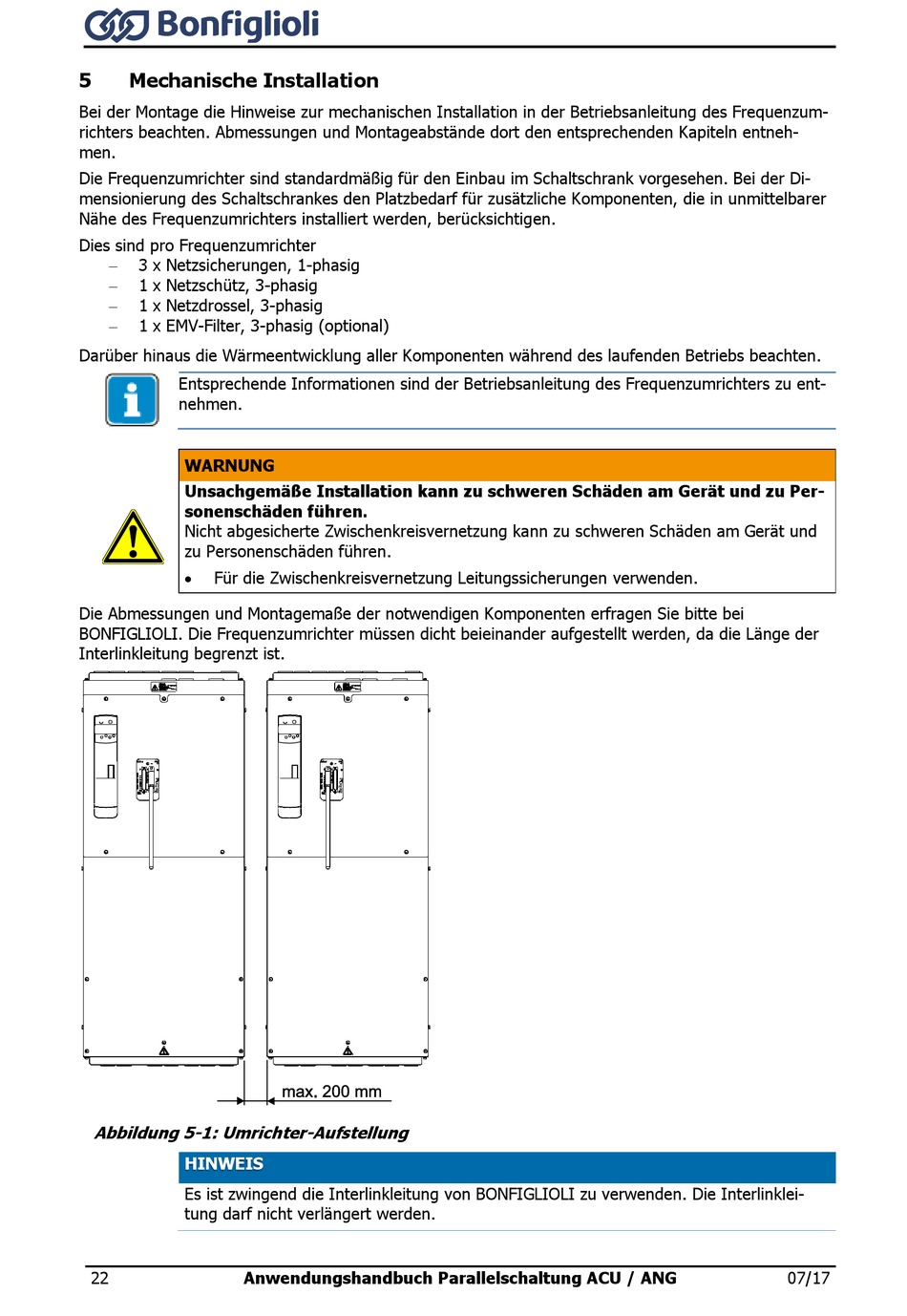

5
Mechanische Installation
Bei der Montage die Hinweise zur mechanischen Installation in der Betriebsanleitung des Frequenzum-
richters beachten. Abmessungen und Montageabstände dort den entsprechenden Kapiteln entneh-
men.
Die Frequenzumrichter sind standardmäßig für den Einbau im Schaltschrank vorgesehen. Bei der Di-
mensionierung des Schaltschrankes den Platzbedarf für zusätzliche Komponenten, die in unmittelbarer
Nähe des Frequenzumrichters installiert werden, berücksichtigen.
Dies sind pro Frequenzumrichter
3 x Netzsicherungen, 1-phasig
1 x Netzschütz, 3-phasig
1 x Netzdrossel, 3-phasig
1 x EMV-Filter, 3-phasig (optional)
Darüber hinaus die Wärmeentwicklung aller Komponenten während des laufenden Betriebs beachten.
Entsprechende Informationen sind der Betriebsanleitung des Frequenzumrichters zu ent-
nehmen.
WARNUNG
Unsachgemäße Installation kann zu schweren Schäden am Gerät und zu Per-
sonenschäden führen.
Nicht abgesicherte Zwischenkreisvernetzung kann zu schweren Schäden am Gerät und
zu Personenschäden führen.
Für die Zwischenkreisvernetzung Leitungssicherungen verwenden.
Die Abmessungen und Montagemaße der notwendigen Komponenten erfragen Sie bitte bei
BONFIGLIOLI. Die Frequenzumrichter müssen dicht beieinander aufgestellt werden, da die Länge der
Interlinkleitung begrenzt ist.
Abbildung 5-1: Umrichter-Aufstellung
HINWEIS
Es ist zwingend die Interlinkleitung von BONFIGLIOLI zu verwenden. Die Interlinklei-
tung darf nicht verlängert werden.
