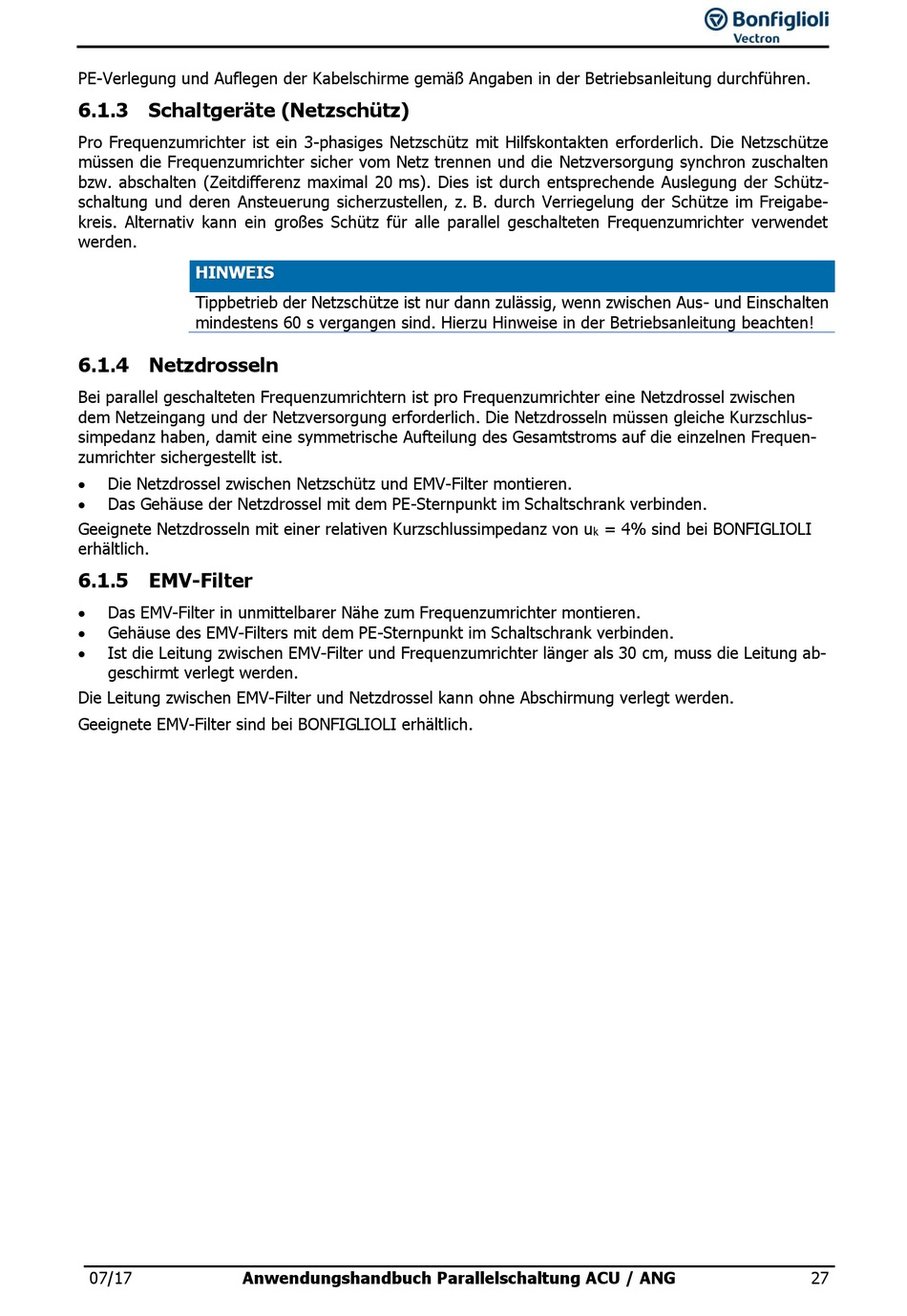

PE-Verlegung und Auflegen der Kabelschirme gemäß Angaben in der Betriebsanleitung durchführen.
6.1.3 Schaltgeräte (Netzschütz)
Pro Frequenzumrichter ist ein 3-phasiges Netzschütz mit Hilfskontakten erforderlich. Die Netzschütze
müssen die Frequenzumrichter sicher vom Netz trennen und die Netzversorgung synchron zuschalten
bzw. abschalten (Zeitdifferenz maximal 20 ms). Dies ist durch entsprechende Auslegung der Schütz-
schaltung und deren Ansteuerung sicherzustellen, z. B. durch Verriegelung der Schütze im Freigabe-
kreis. Alternativ kann ein großes Schütz für alle parallel geschalteten Frequenzumrichter verwendet
werden.
HINWEIS
Tippbetrieb der Netzschütze ist nur dann zulässig, wenn zwischen Aus- und Einschalten
mindestens 60 s vergangen sind. Hierzu Hinweise in der Betriebsanleitung beachten!
6.1.4 Netzdrosseln
Bei parallel geschalteten Frequenzumrichtern ist pro Frequenzumrichter eine Netzdrossel zwischen
dem Netzeingang und der Netzversorgung erforderlich. Die Netzdrosseln müssen gleiche Kurzschlus-
simpedanz haben, damit eine symmetrische Aufteilung des Gesamtstroms auf die einzelnen Frequen-
zumrichter sichergestellt ist.
Die Netzdrossel zwischen Netzschütz und EMV-Filter montieren.
Das Gehäuse der Netzdrossel mit dem PE-Sternpunkt im Schaltschrank verbinden.
Geeignete Netzdrosseln mit einer relativen Kurzschlussimpedanz von u
erhältlich.
6.1.5 EMV-Filter
Das EMV-Filter in unmittelbarer Nähe zum Frequenzumrichter montieren.
Gehäuse des EMV-Filters mit dem PE-Sternpunkt im Schaltschrank verbinden.
Ist die Leitung zwischen EMV-Filter und Frequenzumrichter länger als 30 cm, muss die Leitung ab-
geschirmt verlegt werden.
Die Leitung zwischen EMV-Filter und Netzdrossel kann ohne Abschirmung verlegt werden.
Geeignete EMV-Filter sind bei BONFIGLIOLI erhältlich.
07/17
Anwendungshandbuch Parallelschaltung ACU / ANG
= 4% sind bei BONFIGLIOLI
k
27
