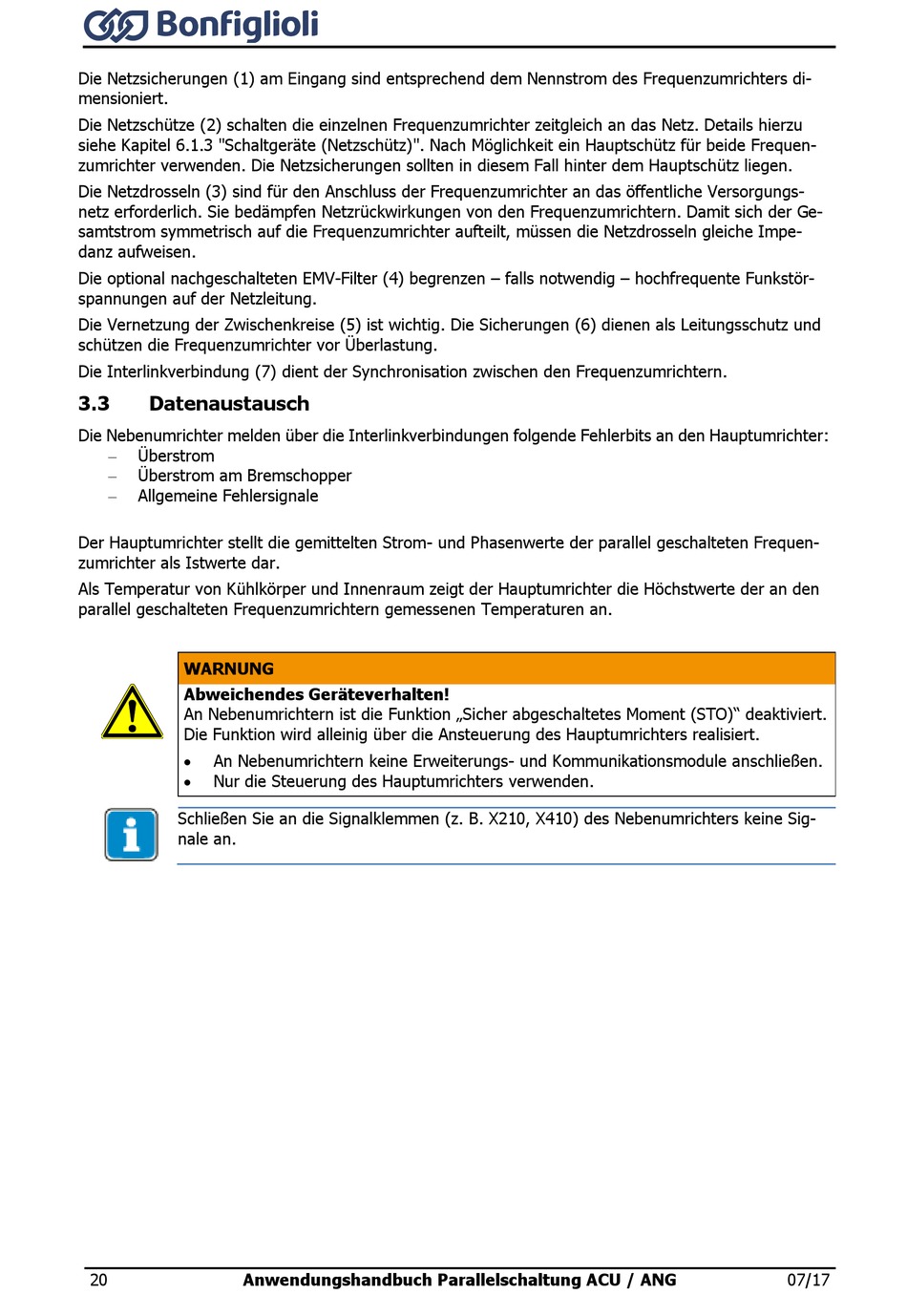

Die Netzsicherungen (1) am Eingang sind entsprechend dem Nennstrom des Frequenzumrichters di-
mensioniert.
Die Netzschütze (2) schalten die einzelnen Frequenzumrichter zeitgleich an das Netz. Details hierzu
siehe Kapitel 6.1.3 "Schaltgeräte (Netzschütz)". Nach Möglichkeit ein Hauptschütz für beide Frequen-
zumrichter verwenden. Die Netzsicherungen sollten in diesem Fall hinter dem Hauptschütz liegen.
Die Netzdrosseln (3) sind für den Anschluss der Frequenzumrichter an das öffentliche Versorgungs-
netz erforderlich. Sie bedämpfen Netzrückwirkungen von den Frequenzumrichtern. Damit sich der Ge-
samtstrom symmetrisch auf die Frequenzumrichter aufteilt, müssen die Netzdrosseln gleiche Impe-
danz aufweisen.
Die optional nachgeschalteten EMV-Filter (4) begrenzen – falls notwendig – hochfrequente Funkstör-
spannungen auf der Netzleitung.
Die Vernetzung der Zwischenkreise (5) ist wichtig. Die Sicherungen (6) dienen als Leitungsschutz und
schützen die Frequenzumrichter vor Überlastung.
Die Interlinkverbindung (7) dient der Synchronisation zwischen den Frequenzumrichtern.
3.3
Datenaustausch
Die Nebenumrichter melden über die Interlinkverbindungen folgende Fehlerbits an den Hauptumrichter:
Überstrom
Überstrom am Bremschopper
Allgemeine Fehlersignale
Der Hauptumrichter stellt die gemittelten Strom- und Phasenwerte der parallel geschalteten Frequen-
zumrichter als Istwerte dar.
Als Temperatur von Kühlkörper und Innenraum zeigt der Hauptumrichter die Höchstwerte der an den
parallel geschalteten Frequenzumrichtern gemessenen Temperaturen an.
WARNUNG
Abweichendes Geräteverhalten!
An Nebenumrichtern ist die Funktion „Sicher abgeschaltetes Moment (STO)" deaktiviert.
Die Funktion wird alleinig über die Ansteuerung des Hauptumrichters realisiert.
An Nebenumrichtern keine Erweiterungs- und Kommunikationsmodule anschließen.
Nur die Steuerung des Hauptumrichters verwenden.
Schließen Sie an die Signalklemmen (z. B. X210, X410) des Nebenumrichters keine Sig-
nale an.
20
Anwendungshandbuch Parallelschaltung ACU / ANG
07/17
