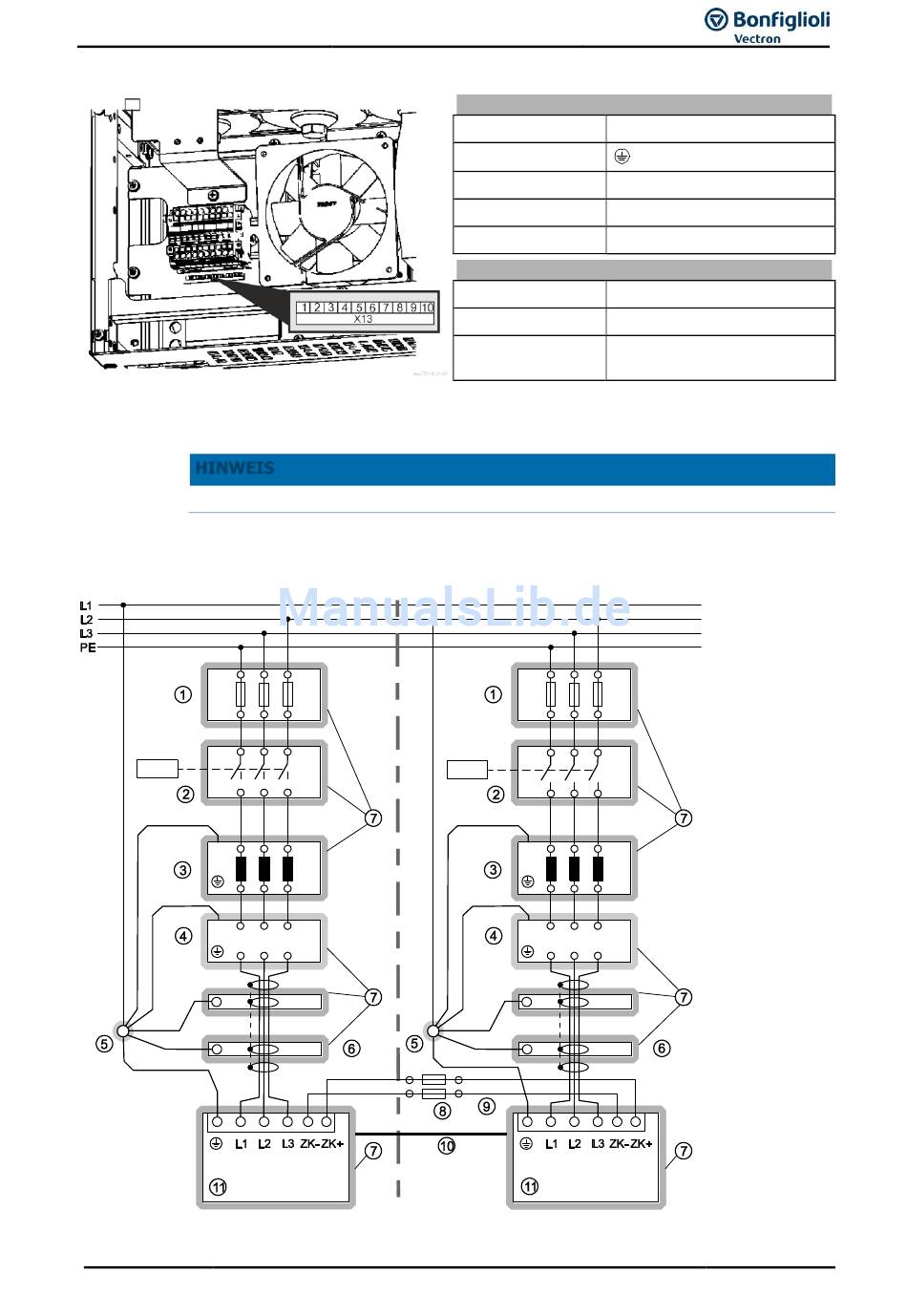

Die Abbildung zeigt die Klemme X13 beispielhaft an einem luftgekühlten Gerät.
6.1.1 Installationsschema
HINWEIS
Nur Frequenzumrichter gleicher Leistung dürfen parallel geschaltet werden.
Die folgende Abbildung zeigt das netzseitige Installationsschema von zwei parallel geschalteten Fre-
quenzumrichtern:
(1) Netzsicherungen
07/17
Anwendungshandbuch Parallelschaltung ACU / ANG
(5) PE-Sternpunkt
Hilfsspannungsklemme X13
1 ... 6
Nicht belegt
7
8
L1
9
L2
10
L3
Anschluss
Anschlussleistung
≥ 1,2 kW
Anschlussspannung
400 V +- 10 %
Anschlussfrequenz
50 / 60 Hz
(9) Zwischenkreisvernetzung
PE
25
