2.2
Schritt 2: Mechanische Installation
Die Frequenzumrichter können in einem Schaltschrank eingebaut werden. Es wird
die Schutzart IP 20 ohne aufgesteckter Staubschutz-Abdeckung ( -10°C bis 50°C
Betriebstemperaturen) erreicht. Die Schutzart NEMA 1 wird bei montierter
Staubschutz-Abdeckung (Betriebstemperaturen –10°C bis +40°C) erreicht. Werden
mehrere Frequenzumrichter in einen Schaltschrank integriert, sind zusätzliche
Maßnahmen zur Kühlung erforderlich.
Zur Vermeidung von schweren Körperverletzungen und erheblichen
Warnung!
Sachschäden dürfen nur qualifizierte Personen an den Geräten
arbeiten.
Bei der Montage im Schaltschrank auf ausreichende Lüftung achten.
Achtung!
Durch fehlerhafte Montage kann der Frequenzumrichter während des
Betriebs überhitzen und dadurch beschädigt werden.

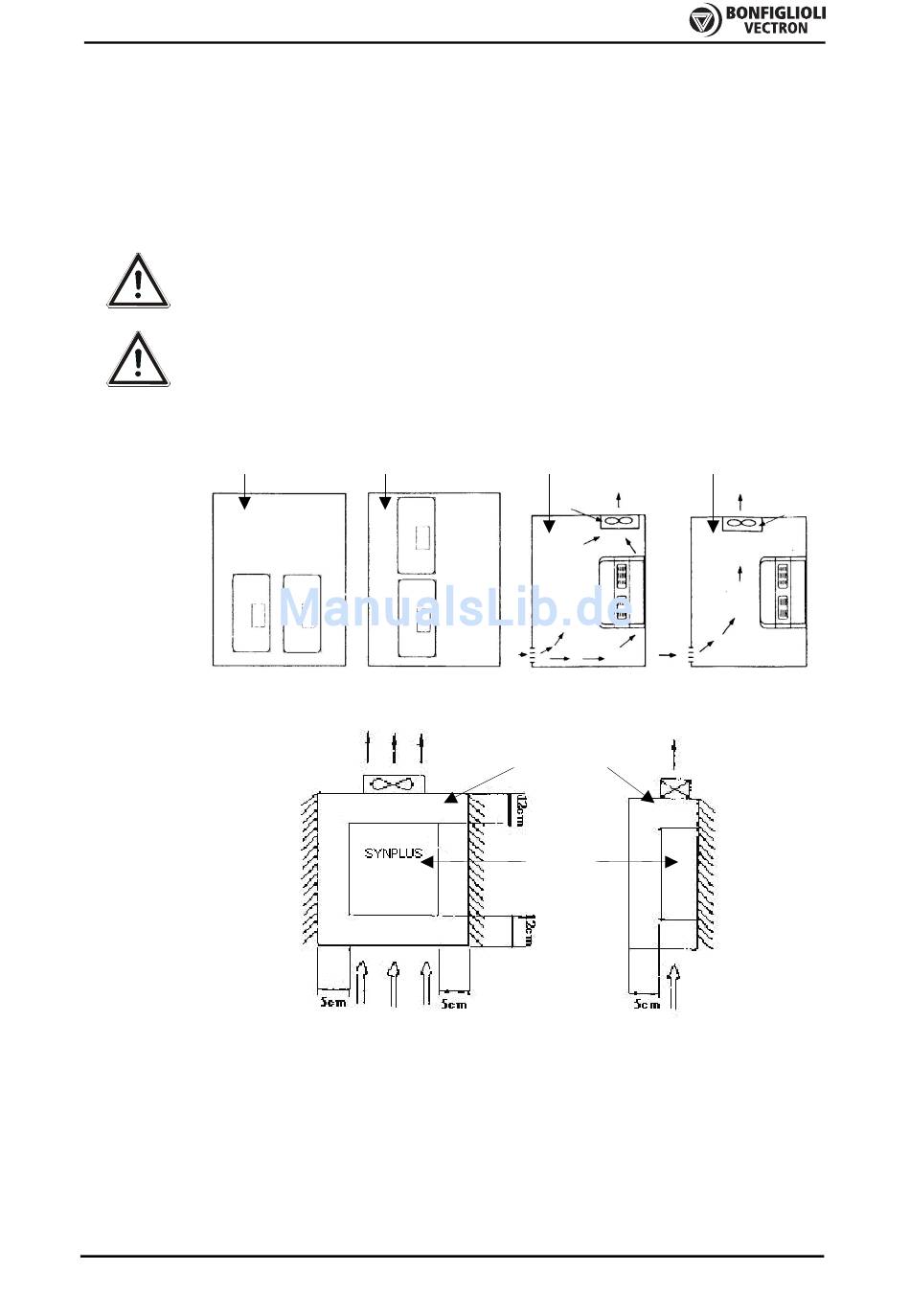

Zur korrekten Montage geben die dargestellten Abbildungen Hilfestellung:
Schaltschrank
Schaltschrank
Frequenzumrichter
richtig
Frontansicht
Luftströmung
Schaltschrank
Frequenz-
Frequenz-
umrichter
umrichter
falsch!
richtig
Schaltschrank
Frequenz-
umrichter
Schaltschrank
Frequenz-
umrichter
falsch!
Seitenansicht
Luftströmung
7
