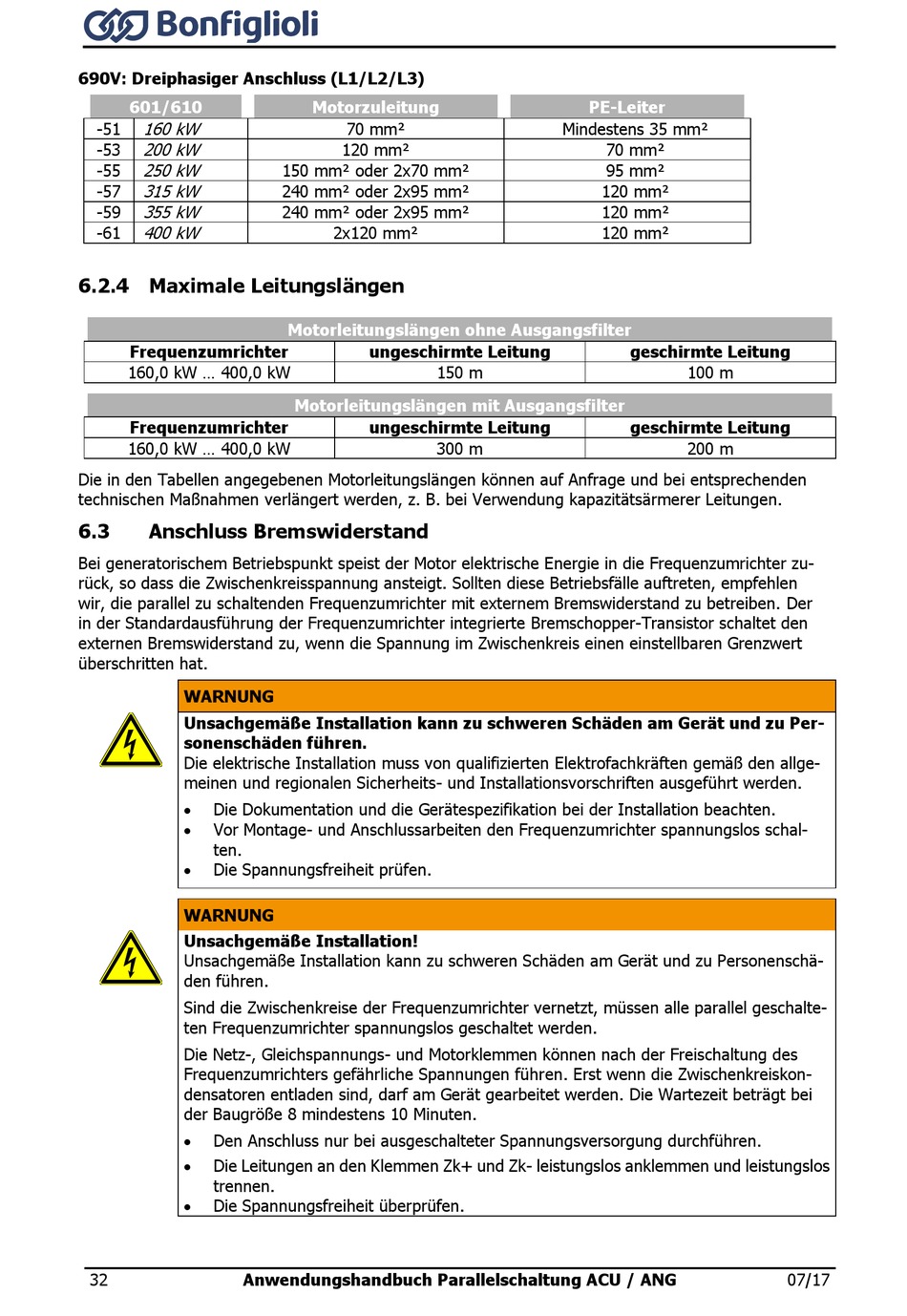

690V: Dreiphasiger Anschluss (L1/L2/L3)
601/610
160 kW
-51
-53
200 kW
250 kW
-55
315 kW
-57
355 kW
-59
400 kW
-61
6.2.4 Maximale Leitungslängen
Frequenzumrichter
160,0 kW ... 400,0 kW
Frequenzumrichter
160,0 kW ... 400,0 kW
Die in den Tabellen angegebenen Motorleitungslängen können auf Anfrage und bei entsprechenden
technischen Maßnahmen verlängert werden, z. B. bei Verwendung kapazitätsärmerer Leitungen.
6.3
Anschluss Bremswiderstand
Bei generatorischem Betriebspunkt speist der Motor elektrische Energie in die Frequenzumrichter zu-
rück, so dass die Zwischenkreisspannung ansteigt. Sollten diese Betriebsfälle auftreten, empfehlen
wir, die parallel zu schaltenden Frequenzumrichter mit externem Bremswiderstand zu betreiben. Der
in der Standardausführung der Frequenzumrichter integrierte Bremschopper-Transistor schaltet den
externen Bremswiderstand zu, wenn die Spannung im Zwischenkreis einen einstellbaren Grenzwert
überschritten hat.
WARNUNG
Unsachgemäße Installation kann zu schweren Schäden am Gerät und zu Per-
sonenschäden führen.
Die elektrische Installation muss von qualifizierten Elektrofachkräften gemäß den allge-
meinen und regionalen Sicherheits- und Installationsvorschriften ausgeführt werden.
Die Dokumentation und die Gerätespezifikation bei der Installation beachten.
Vor Montage- und Anschlussarbeiten den Frequenzumrichter spannungslos schal-
ten.
Die Spannungsfreiheit prüfen.
WARNUNG
Unsachgemäße Installation!
Unsachgemäße Installation kann zu schweren Schäden am Gerät und zu Personenschä-
den führen.
Sind die Zwischenkreise der Frequenzumrichter vernetzt, müssen alle parallel geschalte-
ten Frequenzumrichter spannungslos geschaltet werden.
Die Netz-, Gleichspannungs- und Motorklemmen können nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen führen. Erst wenn die Zwischenkreiskon-
densatoren entladen sind, darf am Gerät gearbeitet werden. Die Wartezeit beträgt bei
der Baugröße 8 mindestens 10 Minuten.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Leitungen an den Klemmen Zk+ und Zk- leistungslos anklemmen und leistungslos
trennen.
Die Spannungsfreiheit überprüfen.
32
Anwendungshandbuch Parallelschaltung ACU / ANG
Motorzuleitung
70 mm²
120 mm²
150 mm² oder 2x70 mm²
240 mm² oder 2x95 mm²
240 mm² oder 2x95 mm²
2x120 mm²
Motorleitungslängen ohne Ausgangsfilter
ungeschirmte Leitung
150 m
Motorleitungslängen mit Ausgangsfilter
ungeschirmte Leitung
300 m
PE-Leiter
Mindestens 35 mm²
70 mm²
95 mm²
120 mm²
120 mm²
120 mm²
geschirmte Leitung
100 m
geschirmte Leitung
200 m
07/17
