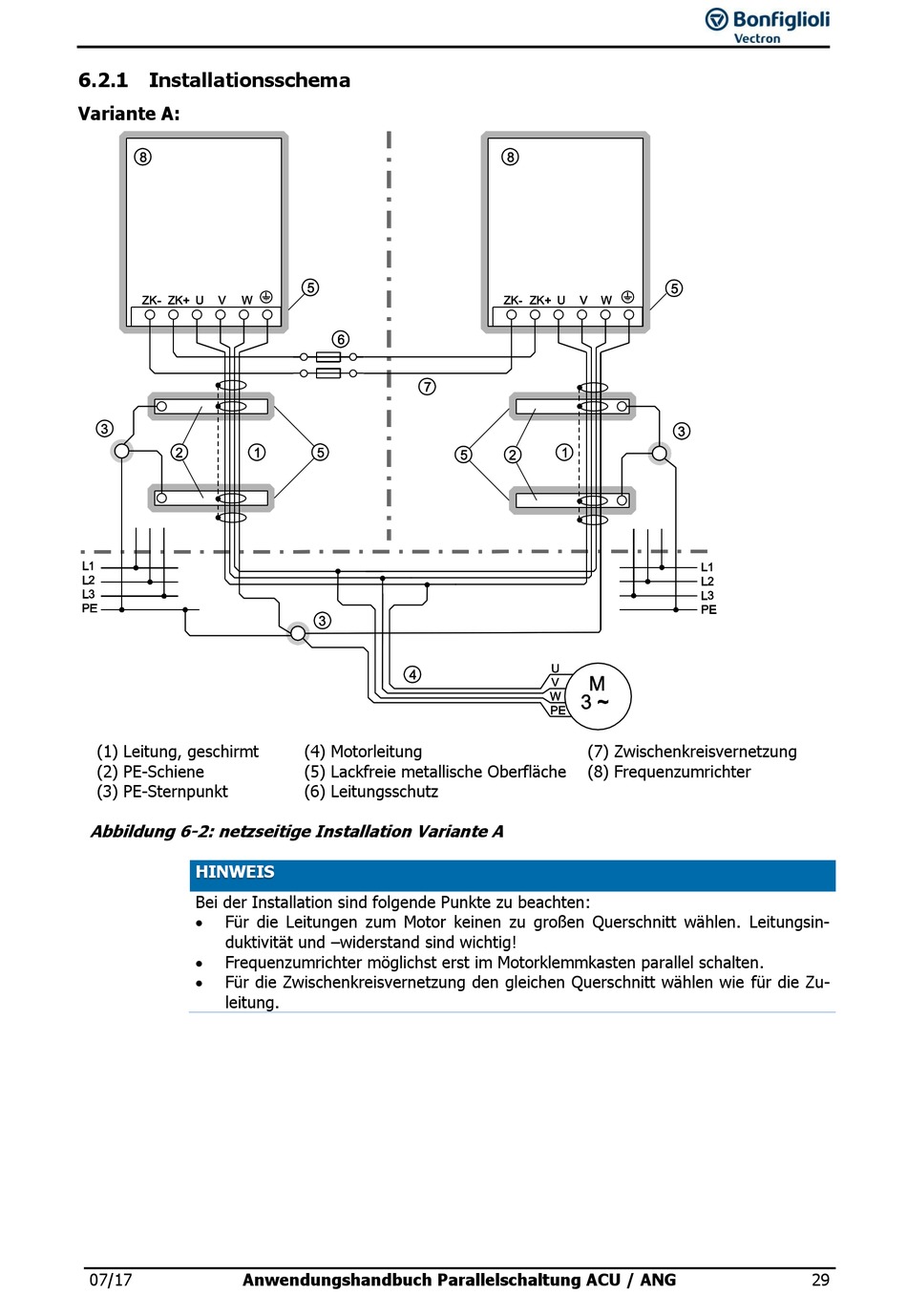

6.2.1 Installationsschema
Variante A:
(1) Leitung, geschirmt
(2) PE-Schiene
(3) PE-Sternpunkt
Abbildung 6-2: netzseitige Installation Variante A
HINWEIS
Bei der Installation sind folgende Punkte zu beachten:
Für die Leitungen zum Motor keinen zu großen Querschnitt wählen. Leitungsin-
duktivität und –widerstand sind wichtig!
Frequenzumrichter möglichst erst im Motorklemmkasten parallel schalten.
Für die Zwischenkreisvernetzung den gleichen Querschnitt wählen wie für die Zu-
leitung.
07/17
Anwendungshandbuch Parallelschaltung ACU / ANG
(4) Motorleitung
(5) Lackfreie metallische Oberfläche
(6) Leitungsschutz
(7) Zwischenkreisvernetzung
(8) Frequenzumrichter
29
