HINWEIS
Die Leitungen müssen eine Spannungsfestigkeit aufweisen, die der maximal zulässi-
gen Zwischenkreisspannung des Frequenzumrichters entspricht (siehe Betriebsanlei-
tung des Frequenzumrichters).
Der Leitungsquerschnitt muss dem der Zuleitung entsprechen.
Die Länge der Leitungen soll möglichst kurz sein und darf keinesfalls 750 mm
überschreiten.
6.5
Interlinkleitungen
Bei Parallelschaltung erfolgt der Datenaustausch zwischen den Frequenzumrichtern über Interlinkleitun-
gen, siehe Kapitel 3.3 "Datenaustausch".
6.5.1 DIP-Schalter einstellen
Für die Umschaltung zwischen Hauptumrichter und Nebenumrichter enthalten die Frequenzumrichter
drei DIP-Schalter-Blöcke mit je vier DIP-Schaltern. Die DIP-Schalter sind wie folgt einzustellen:
Hauptumrichter: alle 12 DIP-Schalter ein
Nebenumrichter: alle 12 DIP-Schalter aus

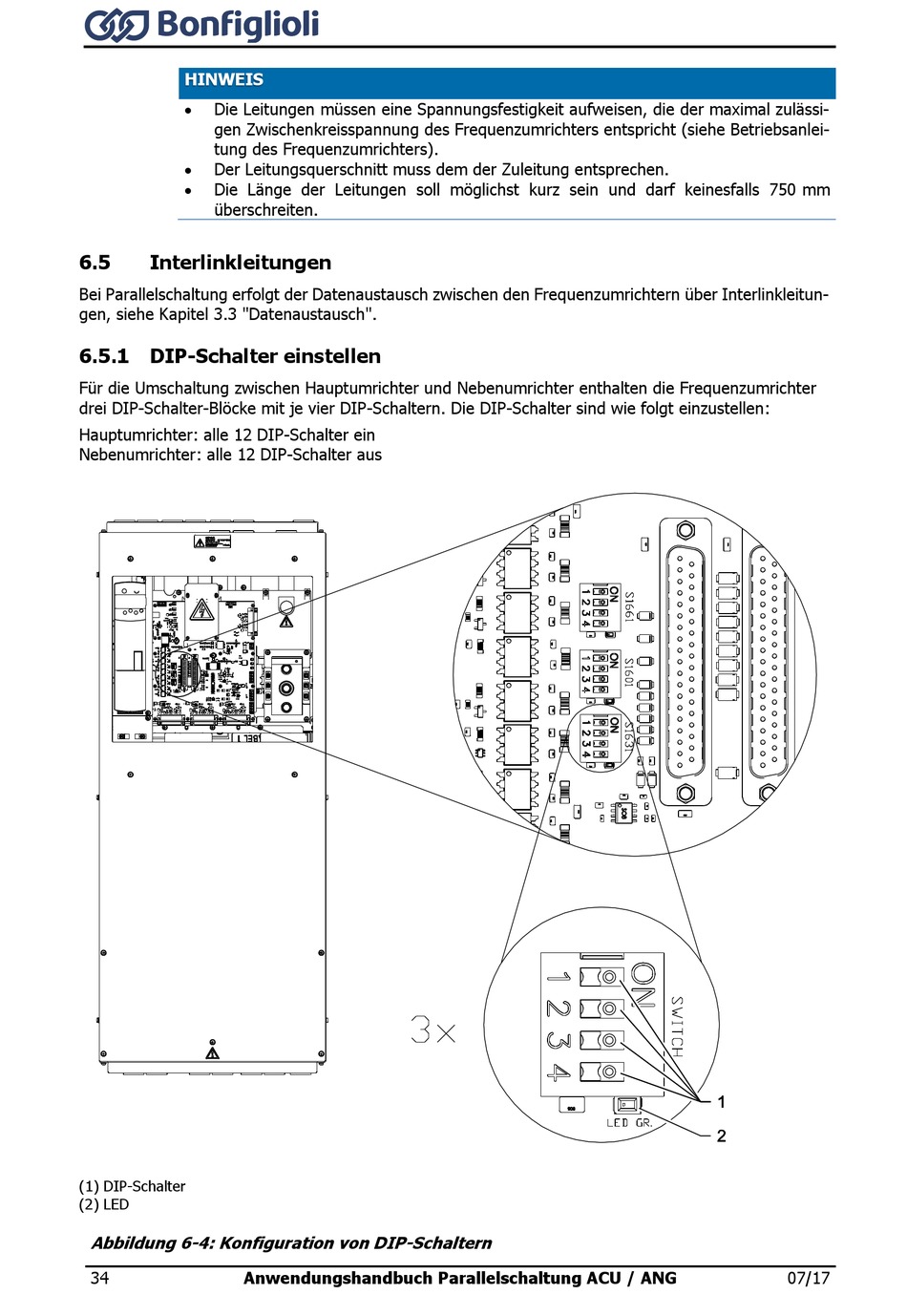

(1) DIP-Schalter
(2) LED
Abbildung 6-4: Konfiguration von DIP-Schaltern
34
Anwendungshandbuch Parallelschaltung ACU / ANG
07/17
