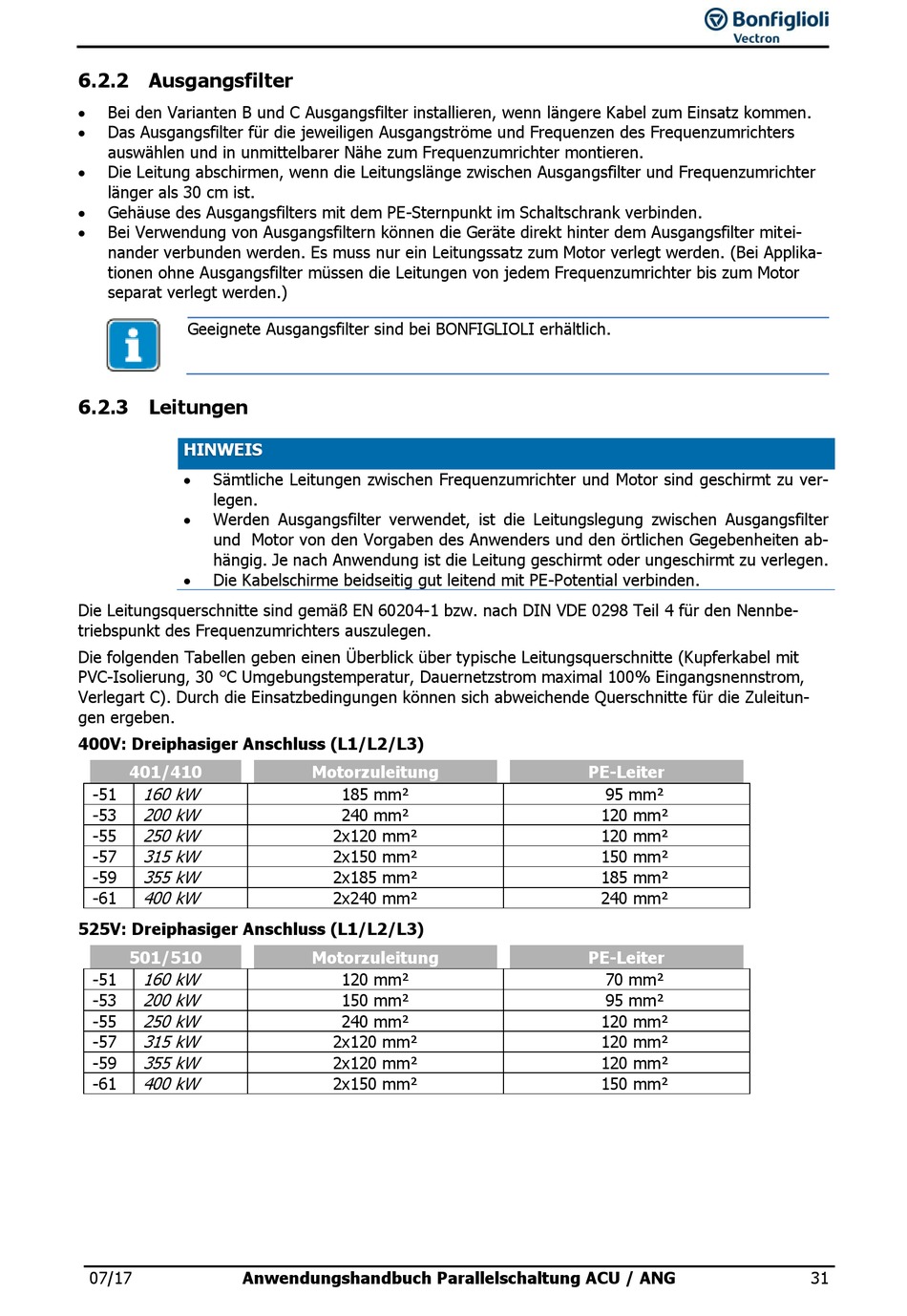

6.2.2 Ausgangsfilter

 Bei den Varianten B und C Ausgangsfilter installieren, wenn längere Kabel zum Einsatz kommen.
 Das Ausgangsfilter für die jeweiligen Ausgangströme und Frequenzen des Frequenzumrichters
auswählen und in unmittelbarer Nähe zum Frequenzumrichter montieren.
 Die Leitung abschirmen, wenn die Leitungslänge zwischen Ausgangsfilter und Frequenzumrichter
länger als 30 cm ist.
 Gehäuse des Ausgangsfilters mit dem PE-Sternpunkt im Schaltschrank verbinden.
 Bei Verwendung von Ausgangsfiltern können die Geräte direkt hinter dem Ausgangsfilter mitei-
nander verbunden werden. Es muss nur ein Leitungssatz zum Motor verlegt werden. (Bei Applika-
tionen ohne Ausgangsfilter müssen die Leitungen von jedem Frequenzumrichter bis zum Motor
separat verlegt werden.)
Geeignete Ausgangsfilter sind bei BONFIGLIOLI erhältlich.

6.2.3 Leitungen

HINWEIS
 Sämtliche Leitungen zwischen Frequenzumrichter und Motor sind geschirmt zu ver-
legen.
 Werden Ausgangsfilter verwendet, ist die Leitungslegung zwischen Ausgangsfilter
und Motor von den Vorgaben des Anwenders und den örtlichen Gegebenheiten ab-
hängig. Je nach Anwendung ist die Leitung geschirmt oder ungeschirmt zu verlegen.
 Die Kabelschirme beidseitig gut leitend mit PE-Potential verbinden.
Die Leitungsquerschnitte sind gemäß EN 60204-1 bzw. nach DIN VDE 0298 Teil 4 für den Nennbe-
triebspunkt des Frequenzumrichters auszulegen.
Die folgenden Tabellen geben einen Überblick über typische Leitungsquerschnitte (Kupferkabel mit
PVC-Isolierung, 30 °C Umgebungstemperatur, Dauernetzstrom maximal 100% Eingangsnennstrom,
Verlegart C). Durch die Einsatzbedingungen können sich abweichende Querschnitte für die Zuleitun-
gen ergeben.
400V: Dreiphasiger Anschluss (L1/L2/L3)
401/410
160 kW
-51
200 kW
-53
250 kW
-55
315 kW
-57
355 kW
-59
400 kW
-61
525V: Dreiphasiger Anschluss (L1/L2/L3)
501/510
160 kW
-51
200 kW
-53
250 kW
-55
315 kW
-57
355 kW
-59
-61 400 kW
07/17 Anwendungshandbuch Parallelschaltung ACU / ANG
Motorzuleitung
185 mm²
240 mm²
2x120 mm²
2x150 mm²
2x185 mm²
2x240 mm²
Motorzuleitung
120 mm²
150 mm²
240 mm²
2x120 mm²
2x120 mm²
2x150 mm²
PE-Leiter
95 mm²
120 mm²
120 mm²
150 mm²
185 mm²
240 mm²
PE-Leiter
70 mm²
95 mm²
120 mm²
120 mm²
120 mm²
150 mm²
