3.2
Verschaltungsvarianten
Die Leistungsausgänge der Frequenzumrichter können auf folgende Weise verschaltet werden:
direkte
Parallelschaltung
2 Frequenz-
umrichter
parallel
geschaltet
Variante A1

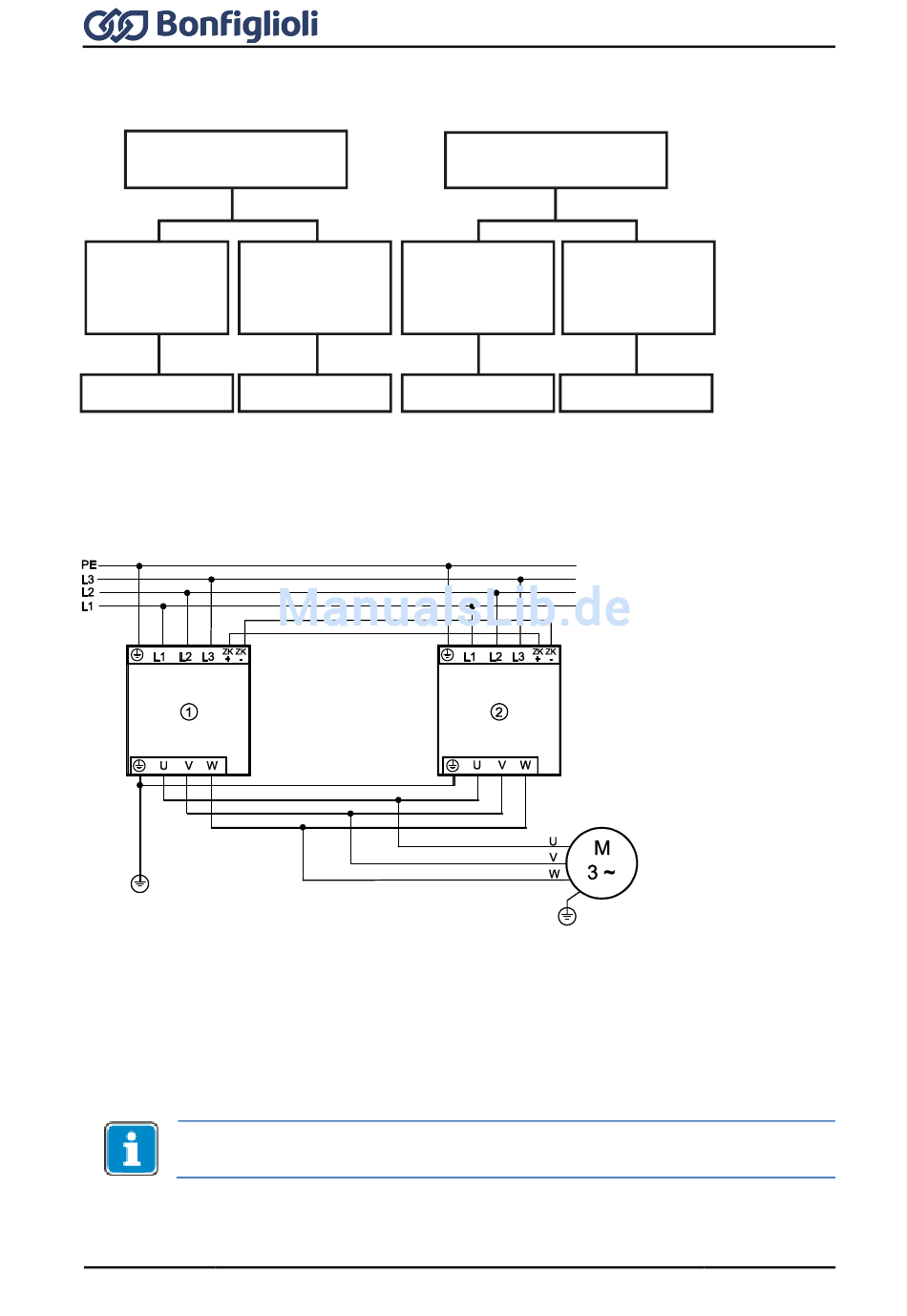

Abbildung 3-1: Verschaltungsvarianten
Variante A1:
Die folgende Abbildung zeigt die Parallelschaltung von zwei Frequenzumrichtern. Die Stränge U, V,
und W der Geräte sind direkt phasenrichtig parallel geschaltet. Die Ausgänge der beiden Umrichter
sollten möglichst nah am Motor parallel geschaltet werden, z. B. im Motoranschlusskasten.
(1), (2): Frequenzumrichter
Abbildung 3-2: Verschaltungsvariante A1
Variante A2:
Die folgende Abbildung zeigt die Parallelschaltung von drei Frequenzumrichtern. Die Ausgänge U, die
Ausgänge V und die Ausgänge W der Frequenzumrichter sind direkt phasenrichtig parallel geschaltet.
Die Ausgänge der drei Umrichter sollten möglichst nah am Motor parallel geschaltet werden, z. B. im
Motoranschlusskasten.
Bei Parallelschaltung von drei Frequenzumrichtern sollte der Hauptumrichter in der Mitte
platziert werden.
16
Anwendungshandbuch Parallelschaltung ACU / ANG
3 Frequenz-
Motor mit 2 oder 3
umrichter
galvanisch
parallel
getrennten
geschaltet
Wicklungssystemen
Variante A2
indirekte
Parallelschaltung
2 Motoren
sind mechanisch
gekoppelt
Variante B
Variante C
