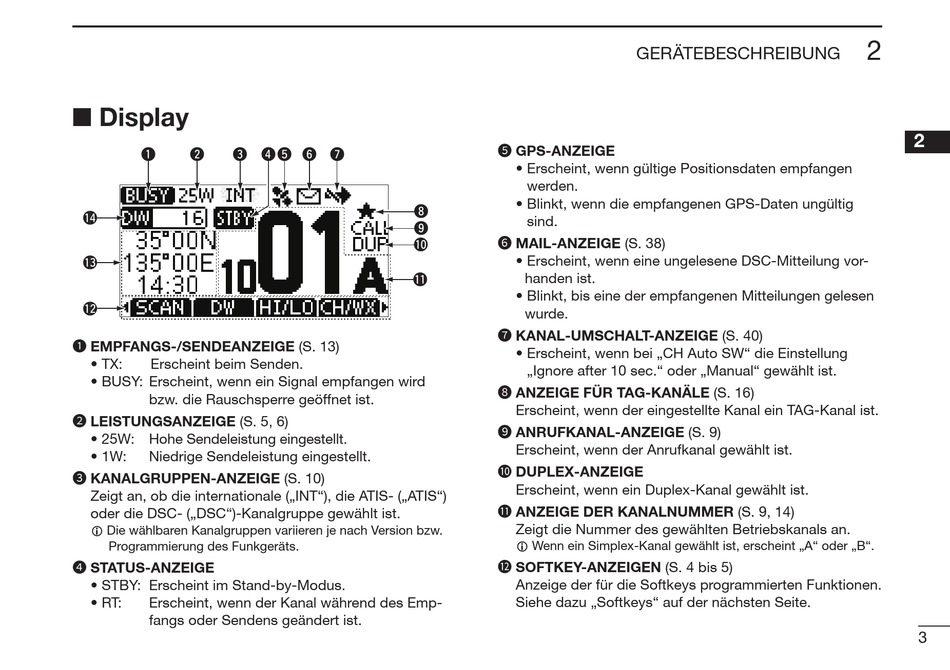

I Display

q w e
!4
!3
!2
1 EMPFANGS-/SENDEANZEIGE (S. 13)
• TX: Erscheint beim Senden.
• BUSY: Erscheint, wenn ein Signal empfangen wird
bzw. die Rauschsperre geöffnet ist.
2 LEISTUNGSANZEIGE (S. 5, 6)
• 25W: Hohe Sendeleistung eingestellt.
• 1W: Niedrige Sendeleistung eingestellt.
3 KANALGRUPPEN-ANZEIGE (S. 10)
Zeigt an, ob die internationale („INT"), die ATIS- („ATIS")
oder die DSC- („DSC")-Kanalgruppe gewählt ist.
L Die wählbaren Kanalgruppen variieren je nach Version bzw.
Programmierung des Funkgeräts.
4 STATUS-ANZEIGE
• STBY: Erscheint im Stand-by-Modus.
• RT: Erscheint, wenn der Kanal während des Emp-
fangs oder Sendens geändert ist.
r t y u
i
o
!0
!1
GERÄTEBESCHREIBUNG
5 GPS-ANZEIGE
• Erscheint, wenn gültige Positionsdaten empfangen
werden.
• Blinkt, wenn die empfangenen GPS-Daten ungültig
sind.
6 MAIL-ANZEIGE (S. 38)
• Erscheint, wenn eine ungelesene DSC-Mitteilung vor-
handen ist.
• Blinkt, bis eine der empfangenen Mitteilungen gelesen
wurde.
7 KANAL-UMSCHALT-ANZEIGE (S. 40)
• Erscheint, wenn bei „CH Auto SW" die Einstellung
„Ignore after 10 sec." oder „Manual" gewählt ist.
8 ANZEIGE FÜR TAG-KANÄLE (S. 16)
Erscheint, wenn der eingestellte Kanal ein TAG-Kanal ist.
9 ANRUFKANAL-ANZEIGE (S. 9)
Erscheint, wenn der Anrufkanal gewählt ist.
10 DUPLEX-ANZEIGE
Erscheint, wenn ein Duplex-Kanal gewählt ist.
11 ANZEIGE DER KANALNUMMER (S. 9, 14)
Zeigt die Nummer des gewählten Betriebskanals an.
L Wenn ein Simplex-Kanal gewählt ist, erscheint „A" oder „B".
12 SOFTKEY-ANZEIGEN (S. 4 bis 5)
Anzeige der für die Softkeys programmierten Funktionen.
Siehe dazu „Softkeys" auf der nächsten Seite.
