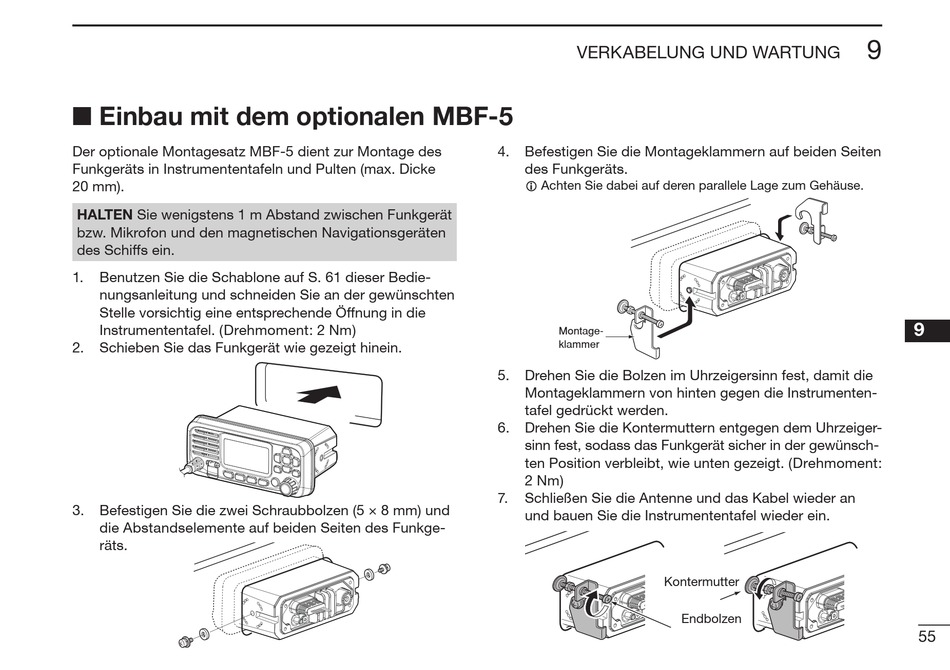

I Einbau mit dem optionalen MBF-5
I
Der optionale Montagesatz MBF-5 dient zur Montage des
Funkgeräts in Instrumententafeln und Pulten (max. Dicke
20 mm).
HALTEN Sie wenigstens 1 m Abstand zwi schen Funkgerät
bzw. Mikrofon und den magnetischen Navigationsgeräten
des Schiffs ein.
1.
Benutzen Sie die Schablone auf S. 61 dieser Bedie-
nungsanleitung und schneiden Sie an der gewünschten
Stelle vorsichtig eine entsprechende Öffnung in die
Ins tru men tentafel. (Drehmoment: 2 Nm)
2.
Schieben Sie das Funkgerät wie gezeigt hinein.
3.
Befestigen Sie die zwei Schraubbolzen (5 × 8 mm) und
die Abstandselemente auf beiden Seiten des Funkge-
räts.
VERKABELUNG UND WARTUNG
4.
Befestigen Sie die Montageklammern auf beiden Seiten
des Funkgeräts.
L Achten Sie dabei auf deren parallele Lage zum Gehäuse.
Montage-
klammer
5.
Drehen Sie die Bolzen im Uhrzeigersinn fest, damit die
Montageklammern von hinten gegen die Instrumenten-
tafel gedrückt werden.
6.
Drehen Sie die Kontermuttern entgegen dem Uhrzei ger-
sinn fest, sodass das Funkgerät sicher in der ge wünsch -
ten Position verbleibt, wie unten gezeigt. (Dreh moment:
2 Nm)
7.
Schließen Sie die Antenne und das Kabel wieder an
und bauen Sie die Instrumententafel wieder ein.
Kontermutter
Endbolzen
9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
55
