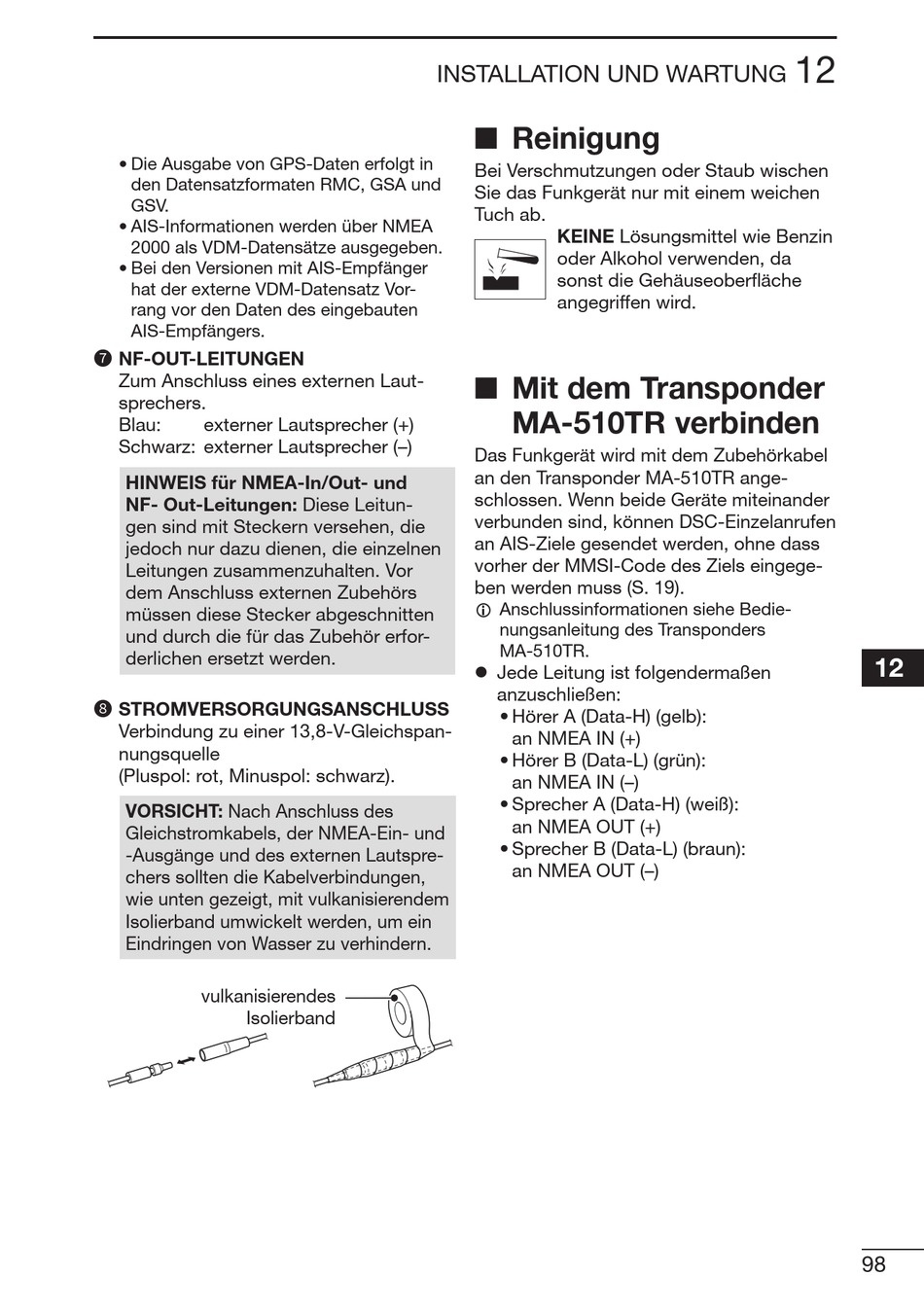

• Die Ausgabe von GPS-Daten erfolgt in
den Datensatzformaten RMC, GSA und
GSV.
• AIS-Informationen werden über NMEA
2000 als VDM-Datensätze ausgegeben.
• Bei den Versionen mit AIS-Empfänger
hat der externe VDM-Datensatz Vor-
rang vor den Daten des eingebauten
AIS-Empfängers.
7 NF-OUT-LEITUNGEN
Zum Anschluss eines externen Laut-
sprechers.
Blau:
externer Lautsprecher (+)
Schwarz: externer Lautsprecher (–)
HINWEIS für NMEA-In/Out- und
NF- Out-Leitungen: Diese Leitun-
gen sind mit Steckern versehen, die
jedoch nur dazu dienen, die einzelnen
Leitungen zusammenzuhalten. Vor
dem Anschluss externen Zubehörs
müssen diese Stecker abgeschnitten
und durch die für das Zubehör erfor-
derlichen ersetzt werden.
8 STROMVERSORGUNGSANSCHLUSS
Verbindung zu einer 13,8-V-Gleichspan-
nungsquelle
(Pluspol: rot, Minuspol: schwarz).
VORSICHT: Nach Anschluss des
Gleichstromkabels, der NMEA-Ein- und
-Ausgänge und des externen Lautspre-
chers sollten die Kabelverbindungen,
wie unten gezeigt, mit vulkanisierendem
Isolierband umwickelt werden, um ein
Eindringen von Wasser zu verhindern.
vulkanisierendes
Isolierband
INSTALLATION UND WARTUNG
I Reinigung
Bei Verschmutzungen oder Staub wischen
Sie das Funkgerät nur mit einem weichen
Tuch ab.
KEINE Lösungsmittel wie Benzin
oder Alkohol verwenden, da
sonst die Gehäuseoberfläche
angegriffen wird.
I Mit dem Transponder
MA-510TR verbinden
Das Funkgerät wird mit dem Zubehörkabel
an den Transponder MA-510TR ange-
schlossen. Wenn beide Geräte miteinander
verbunden sind, können DSC-Einzelanrufen
an AIS-Ziele gesendet werden, ohne dass
vorher der MMSI-Code des Ziels eingege-
ben werden muss (S. 19).
L Anschlussinformationen siehe Bedie-
nungsanleitung des Transponders
MA-510TR.
z Jede Leitung ist folgendermaßen
anzuschließen:
• Hörer A (Data-H) (gelb):
an NMEA IN (+)
• Hörer B (Data-L) (grün):
an NMEA IN (–)
• Sprecher A (Data-H) (weiß):
an NMEA OUT (+)
• Sprecher B (Data-L) (braun):
an NMEA OUT (–)
12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
98
