CAL ORP
Sensorabgleich in Puffer
Sensorspannung
Stabilität
ausreichend
Weiter mit <CAL>
Abb. 46: Anzeige der erreichten Sensor-
Stabilität
3.
Der Bereich
[ausreichend / gut / sehr gut] wird
angezeigt
ð Der schwarze Teil des horizon‐
talen Balkens zeigt den ermit‐
telten Bereich an.
4.
Weiter mit
CAL ORP
Pufferwert
Offset
Übernehmen mit <CAL>
Abb. 47: Pufferwert anpassen
5.
Drücken Sie die
stellen Sie mit den vier Pfeiltasten
den mV-Wert des von Ihnen ver‐
wendeten Puffers ein
6.
Drücken Sie die
7.
Durch das Drücken der
übernehmen Sie das Ergebnis der
Kalibrierung in den Speicher des
Reglers
ð Der Regler arbeitet mit den
Ergebnissen der Kalibrierung.
0.1 mV
sehr gut
gut
A1029
165 mV
0.0 mV
A1030
-Taste und
-Taste
-Taste,

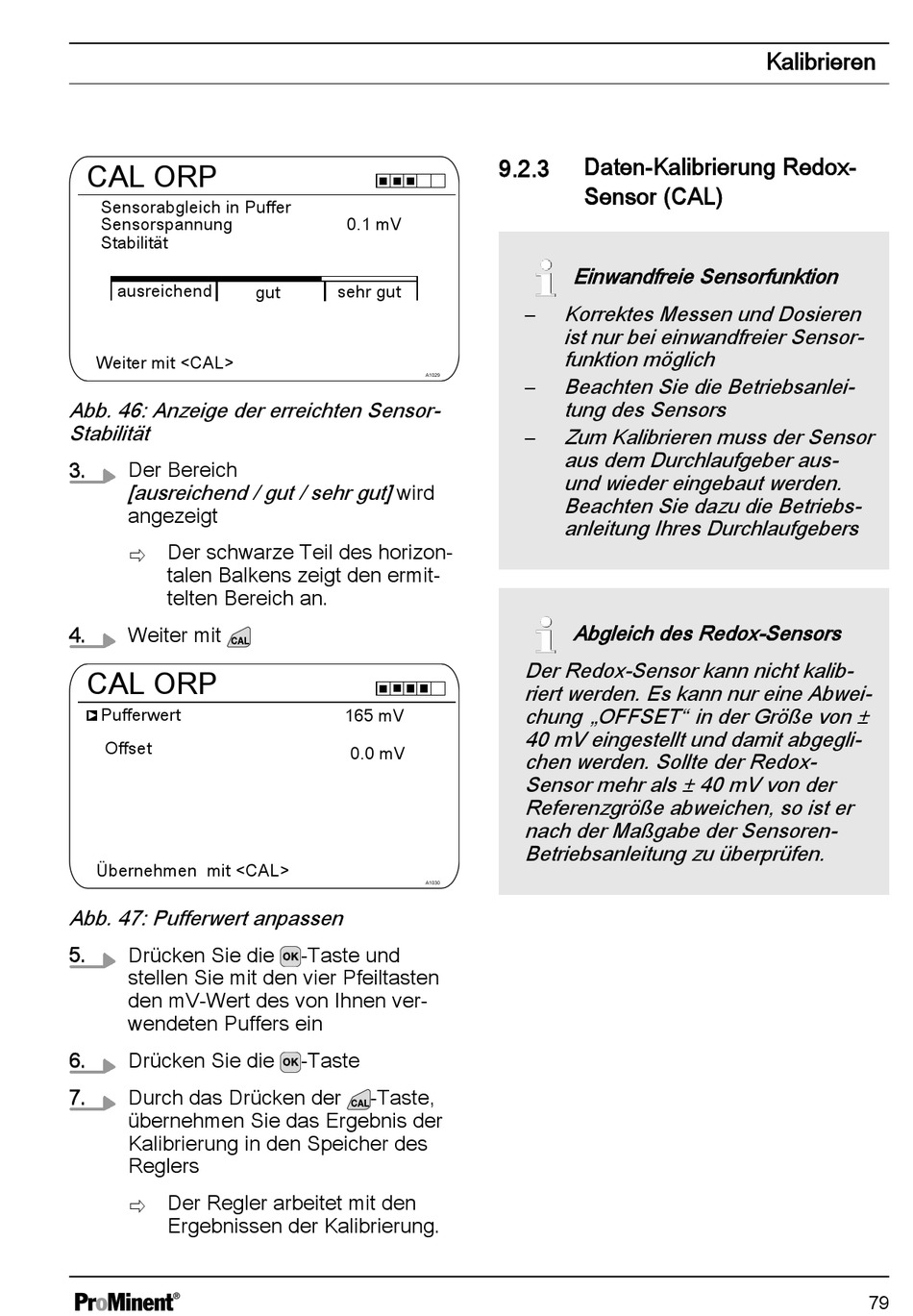

Daten-Kalibrierung Redox-
9.2.3
Sensor (CAL)
Einwandfreie Sensorfunktion
Korrektes Messen und Dosieren
–
ist nur bei einwandfreier Sensor‐
funktion möglich
Beachten Sie die Betriebsanlei‐
–
tung des Sensors
Zum Kalibrieren muss der Sensor
–
aus dem Durchlaufgeber aus-
und wieder eingebaut werden.
Beachten Sie dazu die Betriebs‐
anleitung Ihres Durchlaufgebers
Abgleich des Redox-Sensors
Der Redox-Sensor kann nicht kalib‐
riert werden. Es kann nur eine Abwei‐
chung „OFFSET" in der Größe von ±
40 mV eingestellt und damit abgegli‐
chen werden. Sollte der Redox-
Sensor mehr als ± 40 mV von der
Referenzgröße abweichen, so ist er
nach der Maßgabe der Sensoren-
Betriebsanleitung zu überprüfen.
Kalibrieren
79
