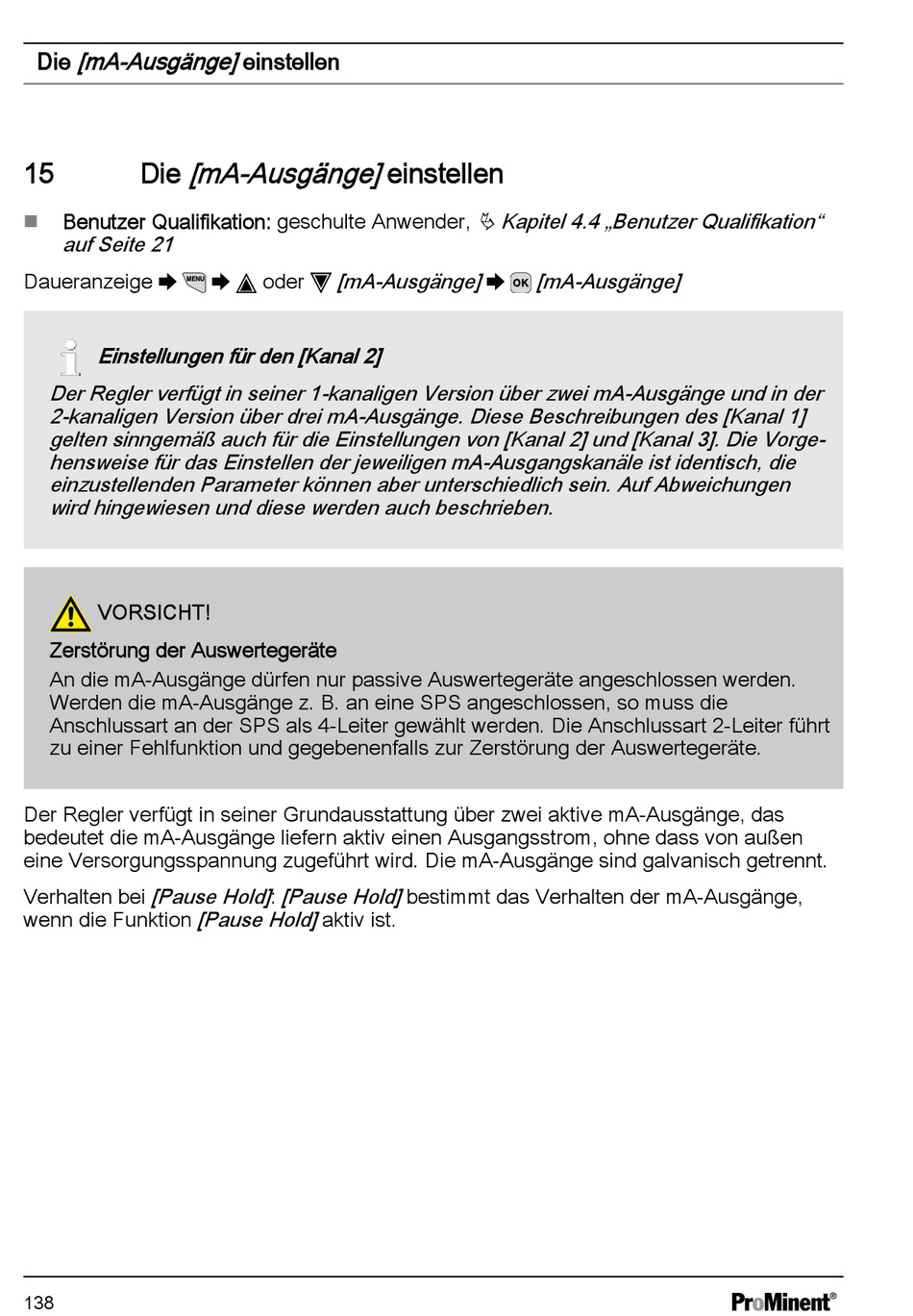

[mA-Ausgänge] einstellen
Die
[mA-Ausgänge] einstellen
15
Die
Benutzer Qualifikation: geschulte Anwender,
n
auf Seite 21
Daueranzeige ➨
Einstellungen für den [Kanal 2]
Der Regler verfügt in seiner 1-kanaligen Version über zwei mA-Ausgänge und in der
2-kanaligen Version über drei mA-Ausgänge. Diese Beschreibungen des [Kanal 1]
gelten sinngemäß auch für die Einstellungen von [Kanal 2] und [Kanal 3]. Die Vorge‐
hensweise für das Einstellen der jeweiligen mA-Ausgangskanäle ist identisch, die
einzustellenden Parameter können aber unterschiedlich sein. Auf Abweichungen
wird hingewiesen und diese werden auch beschrieben.
VORSICHT!
Zerstörung der Auswertegeräte
An die mA-Ausgänge dürfen nur passive Auswertegeräte angeschlossen werden.
Werden die mA-Ausgänge z. B. an eine SPS angeschlossen, so muss die
Anschlussart an der SPS als 4-Leiter gewählt werden. Die Anschlussart 2-Leiter führt
zu einer Fehlfunktion und gegebenenfalls zur Zerstörung der Auswertegeräte.
Der Regler verfügt in seiner Grundausstattung über zwei aktive mA-Ausgänge, das
bedeutet die mA-Ausgänge liefern aktiv einen Ausgangsstrom, ohne dass von außen
eine Versorgungsspannung zugeführt wird. Die mA-Ausgänge sind galvanisch getrennt.
[Pause Hold] : [Pause Hold] bestimmt das Verhalten der mA-Ausgänge,
Verhalten bei
wenn die Funktion
138
[mA-Ausgänge] ➨
➨
oder
[Pause Hold] aktiv ist.
Ä Kapitel 4.4 „Benutzer Qualifikation"
[mA-Ausgänge]
