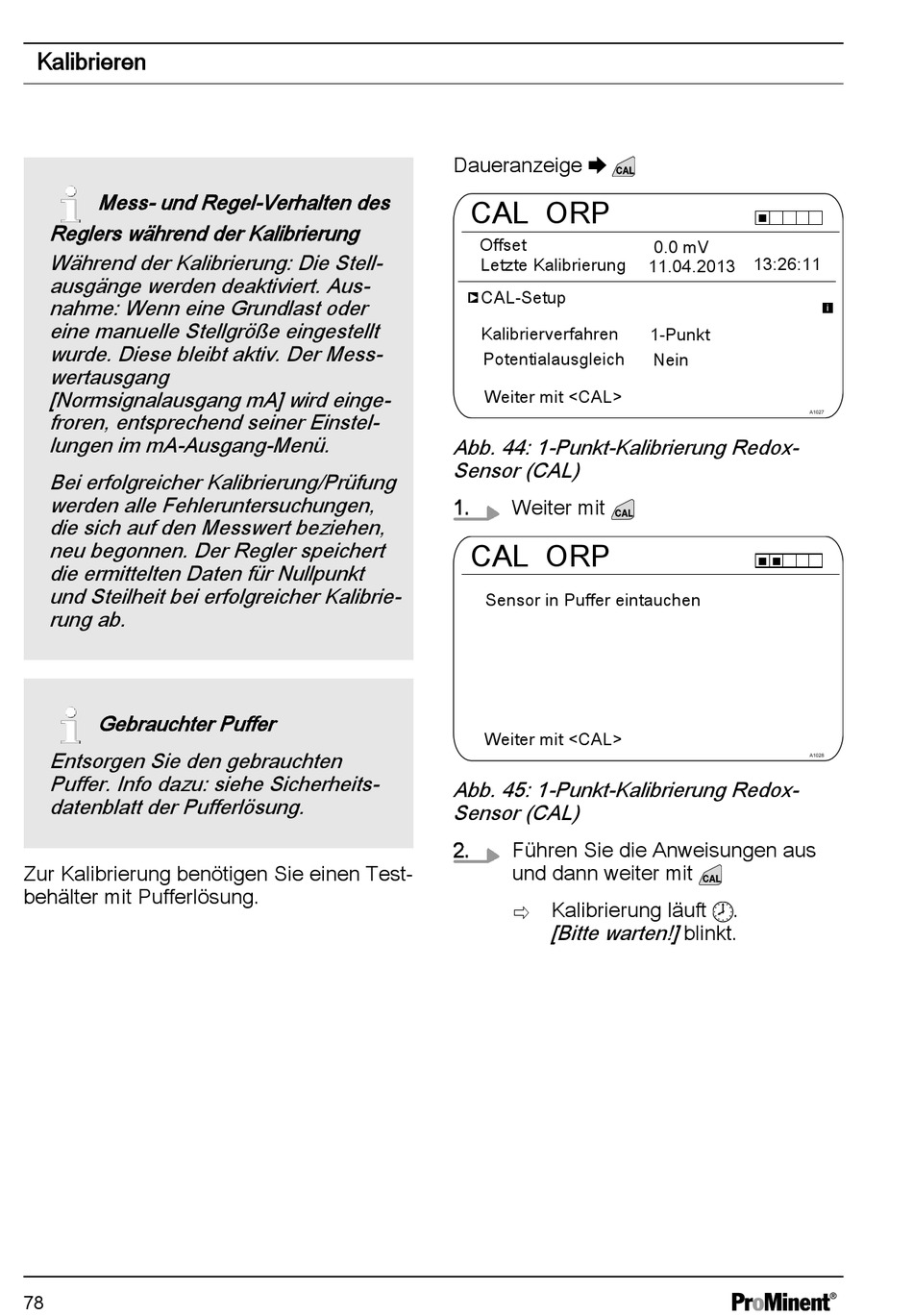

Kalibrieren
Mess- und Regel-Verhalten des
Reglers während der Kalibrierung
Während der Kalibrierung: Die Stell‐
ausgänge werden deaktiviert. Aus‐
nahme: Wenn eine Grundlast oder
eine manuelle Stellgröße eingestellt
wurde. Diese bleibt aktiv. Der Mess‐
wertausgang
[Normsignalausgang mA] wird einge‐
froren, entsprechend seiner Einstel‐
lungen im mA-Ausgang-Menü.
Bei erfolgreicher Kalibrierung/Prüfung
werden alle Fehleruntersuchungen,
die sich auf den Messwert beziehen,
neu begonnen. Der Regler speichert
die ermittelten Daten für Nullpunkt
und Steilheit bei erfolgreicher Kalibrie‐
rung ab.
Gebrauchter Puffer
Entsorgen Sie den gebrauchten
Puffer. Info dazu: siehe Sicherheits‐
datenblatt der Pufferlösung.
Zur Kalibrierung benötigen Sie einen Test‐
behälter mit Pufferlösung.
78
Daueranzeige ➨
CAL ORP
Offset
Letzte Kalibrierung
CAL-Setup
Kalibrierverfahren
Potentialausgleich
Weiter mit <CAL>
Abb. 44: 1-Punkt-Kalibrierung Redox-
Sensor (CAL)
1.
Weiter mit
CAL ORP
Sensor in Puffer eintauchen
Weiter mit <CAL>
Abb. 45: 1-Punkt-Kalibrierung Redox-
Sensor (CAL)
2.
Führen Sie die Anweisungen aus
und dann weiter mit
ð Kalibrierung läuft
[Bitte warten!] blinkt.
0.0 mV
13:26:11
11.04.2013
1-Punkt
Nein
A1027
A1028
.
