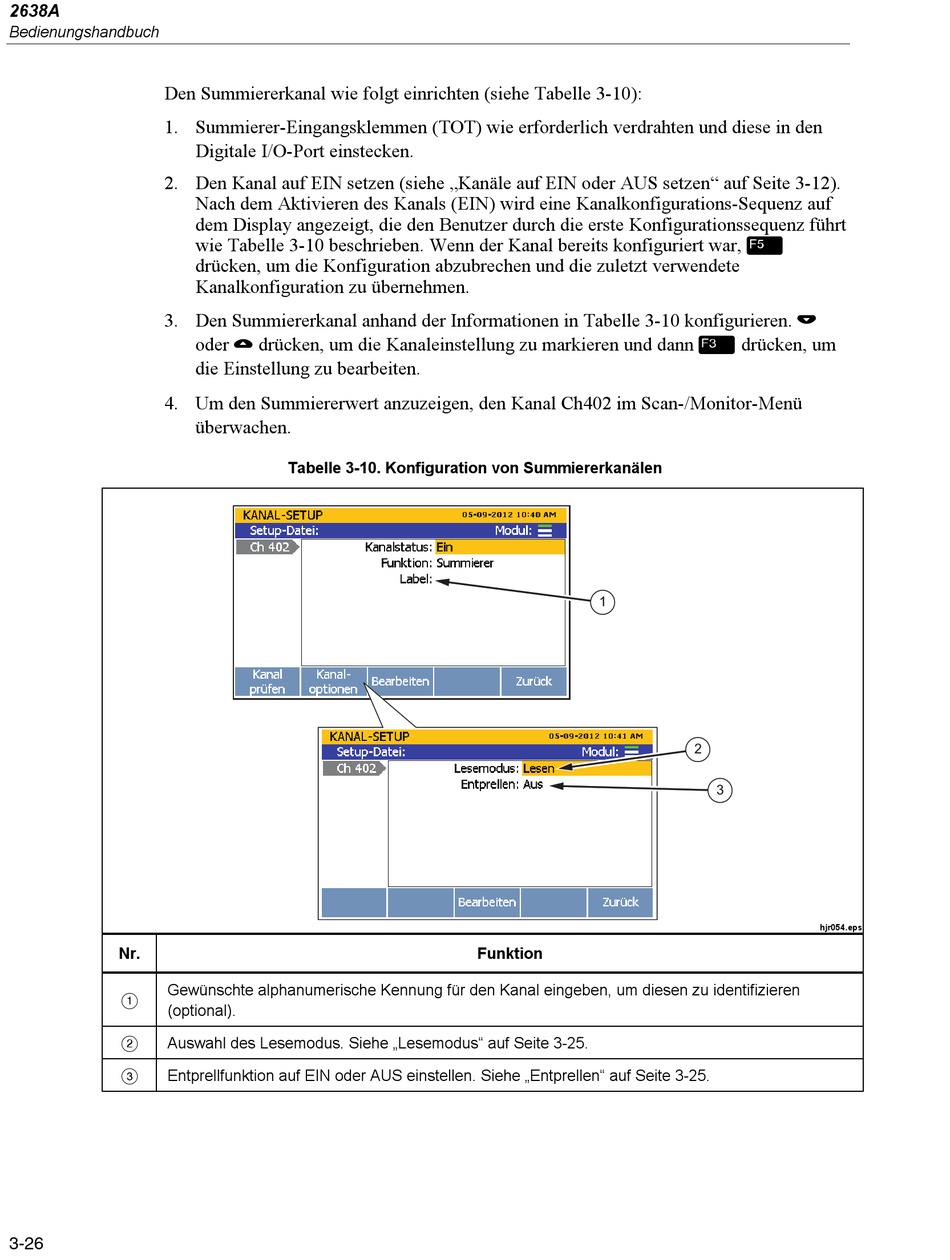

Konfiguration Von Summiererkanälen - Fluke 2638AHYDRA Series III Data Acquisition Unit Bedienungshandbuch

2638A
Bedienungshandbuch
Den Summiererkanal wie folgt einrichten (siehe Tabelle 3-10):
1. Summierer-Eingangsklemmen (TOT) wie erforderlich verdrahten und diese in den
2. Den Kanal auf EIN setzen (siehe „Kanäle auf EIN oder AUS setzen" auf Seite 3-12).
3. Den Summiererkanal anhand der Informationen in Tabelle 3-10 konfigurieren. 
4. Um den Summiererwert anzuzeigen, den Kanal Ch402 im Scan-/Monitor-Menü
Nr.
Gewünschte alphanumerische Kennung für den Kanal eingeben, um diesen zu identifizieren

(optional).
Auswahl des Lesemodus. Siehe „Lesemodus" auf Seite 3-25.

Entprellfunktion auf EIN oder AUS einstellen. Siehe „Entprellen" auf Seite 3-25.

3-26
Digitale I/O-Port einstecken.
Nach dem Aktivieren des Kanals (EIN) wird eine Kanalkonfigurations-Sequenz auf
dem Display angezeigt, die den Benutzer durch die erste Konfigurationssequenz führt
wie Tabelle 3-10 beschrieben. Wenn der Kanal bereits konfiguriert war, 
drücken, um die Konfiguration abzubrechen und die zuletzt verwendete
Kanalkonfiguration zu übernehmen.
oder  drücken, um die Kanaleinstellung zu markieren und dann  drücken, um
die Einstellung zu bearbeiten.
überwachen.
Tabelle 3-10. Konfiguration von Summiererkanälen
1
Funktion
2
3
hjr054.eps
