2638A
Bedienungshandbuch
2. Die Entriegelungshebel an beiden Seiten des Eingangsmoduls zusammendrücken und
3. Die Verriegelungen der Abdeckung mit einem Flachklingen-Schraubendreher in die
Um Schäden am Modul zu vermeiden, die Verriegelungen der
Abdeckung höchstens um eine Viertel Umdrehung drehen.
4. Die Plus-Leitung an die Klemme „H" anschließen und die Minus-Leitung an die
5. Die Leitungen durch die Zugentlastungsstifte führen und dann aus der Rückseite des
6. Die Abdeckung des Eingangsmoduls schließen und die Verriegelung der Abdeckung
7. Das Eingangsmodul mit den Führungsschienen ausrichten und das Modul vorsichtig
8. Das Produkt am Netzschalter einschalten. Nach dem Einschalten prüft das Produkt
9. Den Kanal konfigurieren. Für eine Anleitung zum Konfigurieren der verschiedenen
3-8
das Modul aus dem Produkt herausziehen.
entriegelte Stellung drehen, um die Abdeckung zu öffnen.
Klemme „L" anschließen. Die Messleitungen bei einem 3- oder 4-Leiteranschluss an
die Klemmen direkt gegenüber von den Quellenleitungen anschließen. Siehe
„Konfiguration des Messeingangs" auf Seite 3-5.
Eingangsmodul herausführen. Falls mehr Platz für die Kabel erforderlich ist, kann
der Andruckgummi für die Leitungen herausgenommen werden.
wieder in die verriegelte Position drehen.
in den Stecker an der Rückseite des Produkts schieben, bis es in seiner Position
einrastet.
die Verbindung zum Eingangsmodul. Wenn das Eingangsmodul erkannt wurde,
wechselt die Modulanzeige auf grün und zeigt alle verfügbaren Kanäle auf der linken
Seite des Kanal-Setup-Menüs an wie in Abbildung 3-3 gezeigt. Wenn die
Modulanzeige nicht auf grün wechselt, mit der Fehlersuche in Kapitel 4 fortfahren.
Eingangsarten siehe „Kanalkonfiguration" auf Seite 3-9.
Channel List

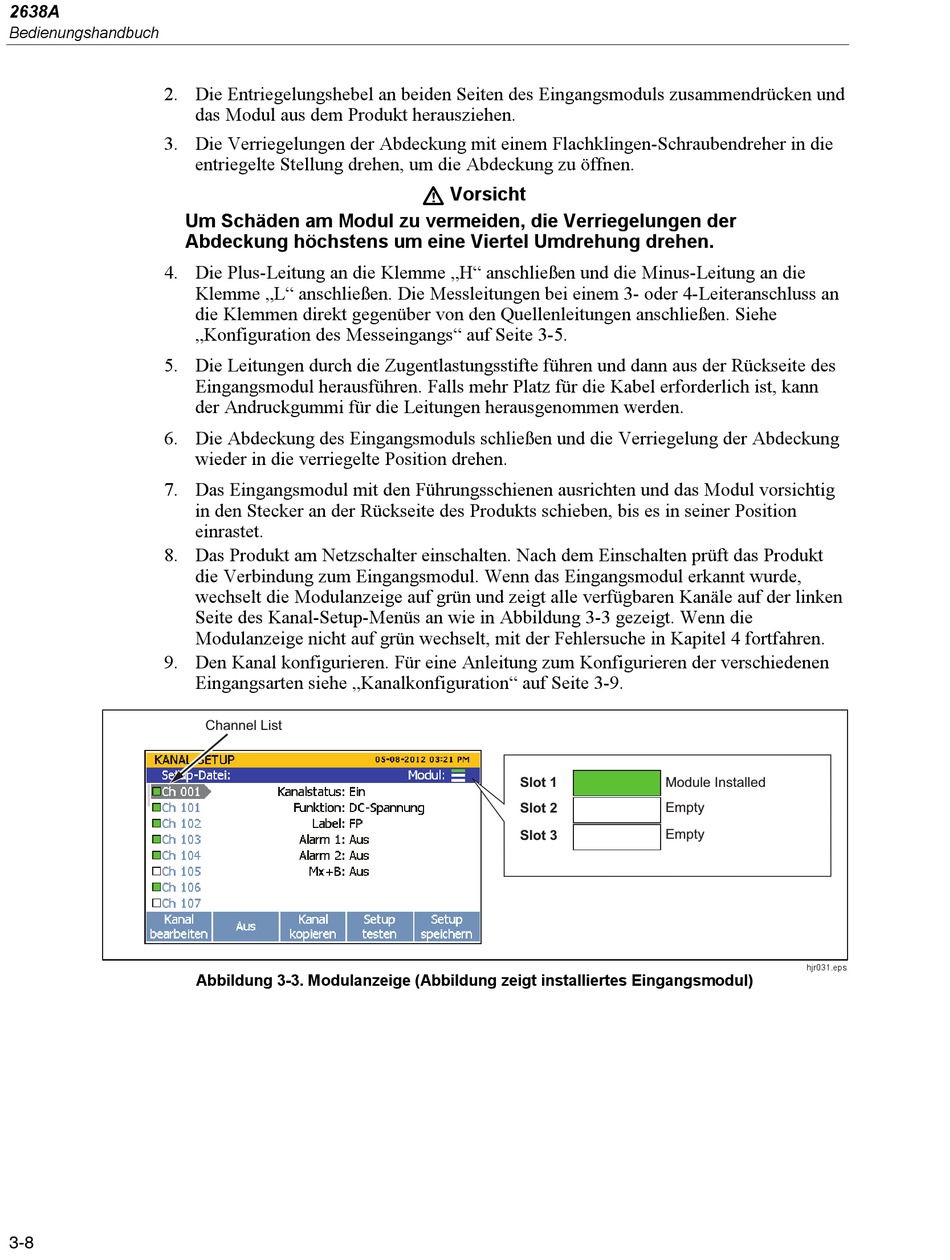

Abbildung 3-3. Modulanzeige (Abbildung zeigt installiertes Eingangsmodul)
Vorsicht
Slot 1
Slot 2
Slot 3
Module Installed
Empty
Empty
hjr031.eps
