Widerstandskanäle
Siehe Tabelle 3-5 zum Konfigurieren eines Widerstandskanals.
Nr.
Auswahl der Widerstandsfunktion.
Den Kanal auf eine Widerstandsmessung mit 2- oder 4-Leiteranschluss einrichten. Siehe
„Konfiguration des Messeingangs" auf Seite 3-5.
Bereich auf einen der folgenden Werte einstellen: Auto, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ oder 10
MΩ. Ch001 kann außerdem auch auf 100 MΩ eingestellt werden.
Gewünschte alphanumerische Kennung für den Kanal eingeben, um diesen zu identifizieren
(optional).
Alarm für diesen Kanal einstellen (optional). Siehe „HI- und LO-Alarme für Kanäle einstellen" auf
Seite 3-31.
Mx+B-Skalierung auf Messwerte anwenden (optional). Siehe „Mx+B-Skalierung" auf Seite 3-30.

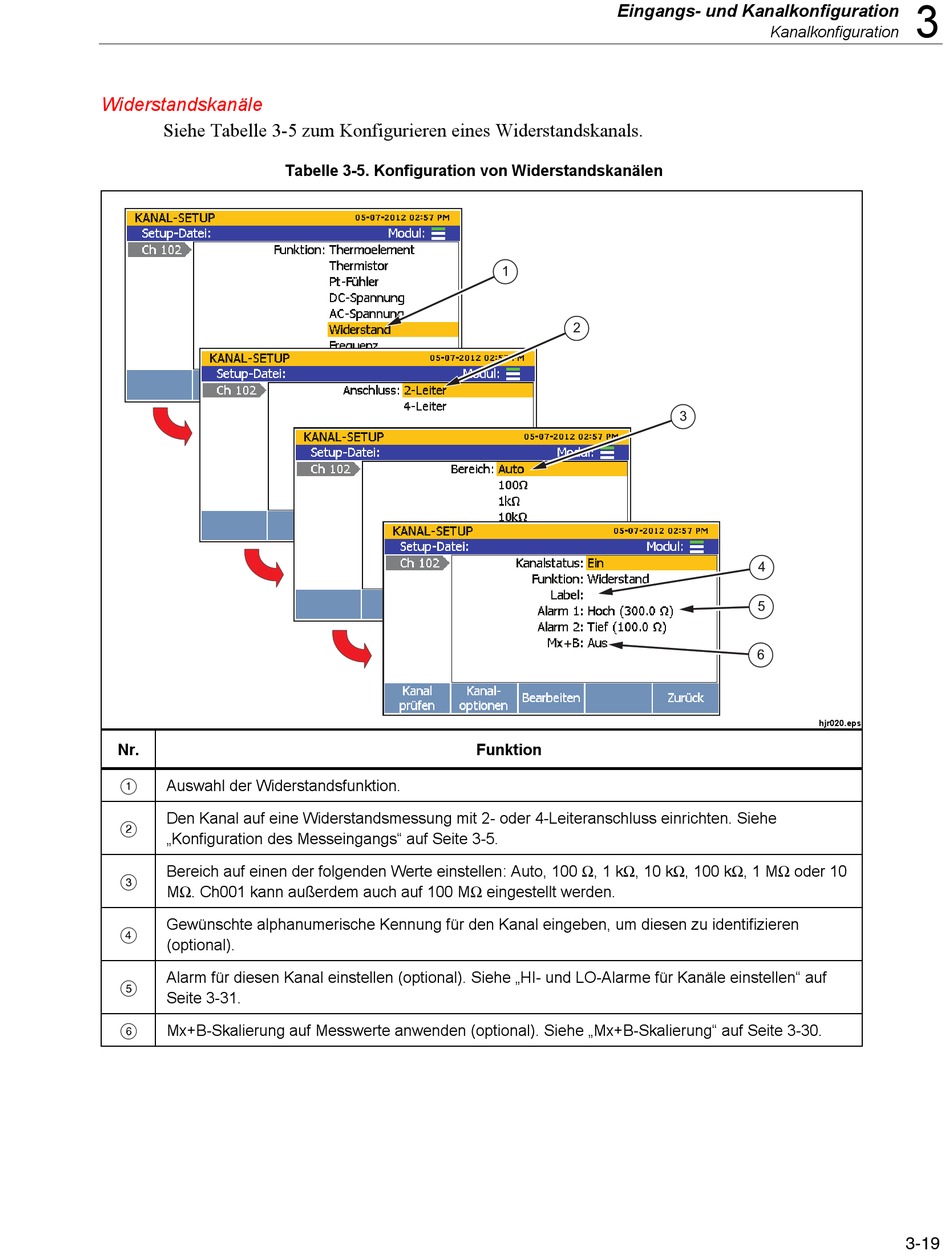

Tabelle 3-5. Konfiguration von Widerstandskanälen
Eingangs- und Kanalkonfiguration
1
2
Funktion
Kanalkonfiguration
3
4
5
6
hjr020.eps
3
3-19
