2638A
Bedienungshandbuch
2.
3. oder drücken, um einen Kanal zu markieren.
4. drücken, um den Kanal zu bearbeiten.
5. drücken, um das Menü „Kanal prüfen" zu öffnen.
6. drücken, um den Nullpunkt des Kanals einzustellen. In der angezeigten
Kopieren eines Kanals
Das Produkt hat eine Funktion zum Kopieren und Einfügen, um Kanaleinstellungen zu
duplizieren. Bei Duplizieren eines Kanals werden alle Einstellungen einer
Kanalkonfiguration kopiert und bei einer neuen Kanalnummer eingefügt. Der Softkey
„Kanal kopieren" befindet sich im Kanal-Setup-Menü.
Beim Kopieren der Einstellung eines Kanals auf einen anderen wird dessen
Kanalkonfiguration ohne weitere Benachrichtigung überschrieben. Um ein
versehentliches Überschreiben zu vermeiden, sollte die Kanalauswahl vor
dem Betätigen von „OK" überprüft werden.
Duplizieren eines Kanals durch Kopieren und Einfügen:
1.
2. oder drücken, um einen Kanal zu markieren.
3-14
drücken.
Bestätigungsmeldung OK drücken, um fortzufahren, oder Abbrechen drücken, um
die Änderungen zu verwerfen und zum vorherigen Menü zurückzukehren. Nach der
Auswahl von OK setzt das Produkt Mx+B auf EIN und lädt den berechneten Offset
in die Mx+B-Offset-Einstellung. Um die Funktion zu löschen, Mx+B wieder auf die
ursprünglichen Werte setzen. Für Anweisungen siehe „Mx+B-Skalierung" auf
Seite 3-30.

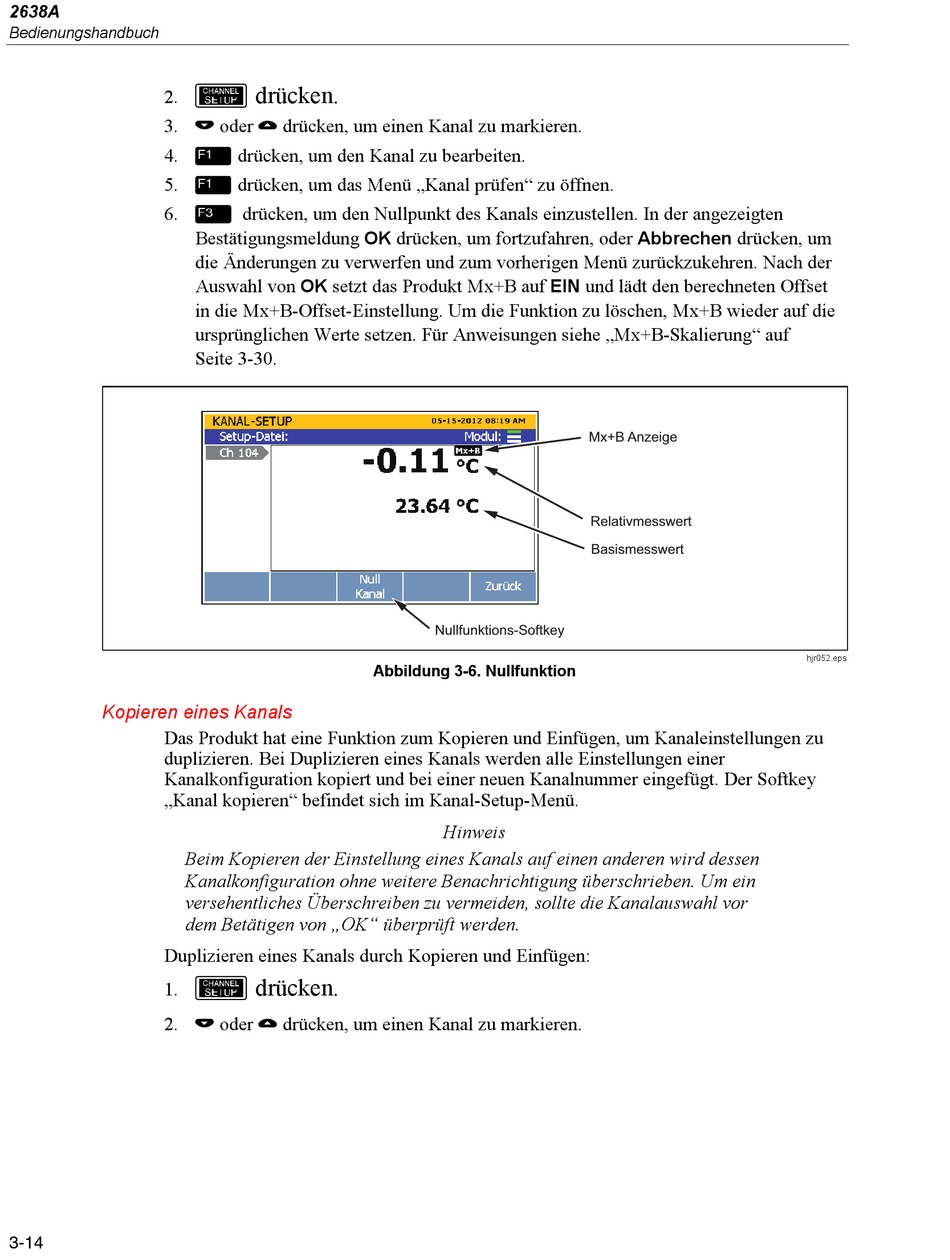

Abbildung 3-6. Nullfunktion
drücken.
Mx+B Anzeige
Relativmesswert
Basismesswert
Nullfunktions-Softkey
Hinweis
hjr052.eps
