2638A
Bedienungshandbuch

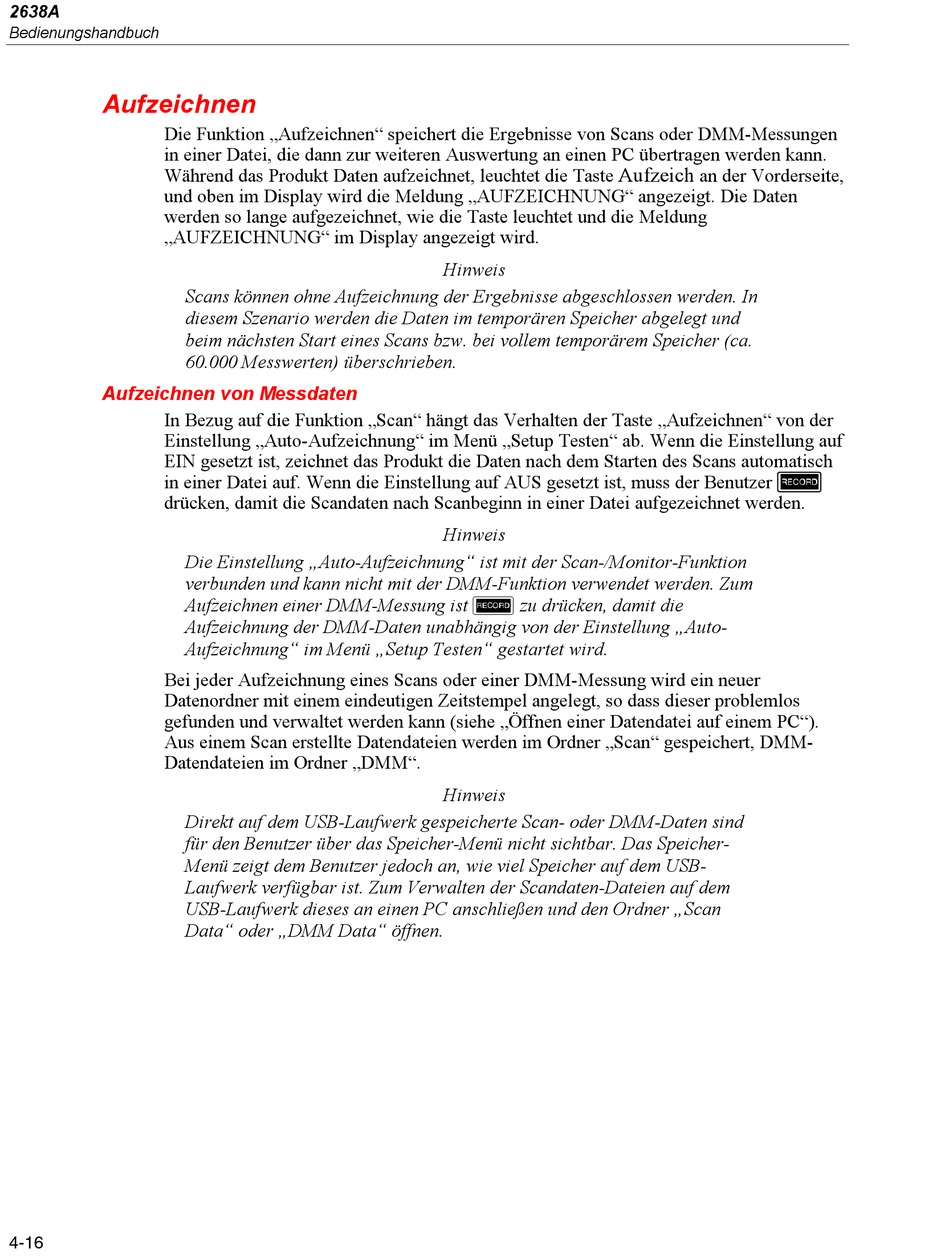

Aufzeichnen
Die Funktion „Aufzeichnen" speichert die Ergebnisse von Scans oder DMM-Messungen
in einer Datei, die dann zur weiteren Auswertung an einen PC übertragen werden kann.
Während das Produkt Daten aufzeichnet, leuchtet die Taste
und oben im Display wird die Meldung „AUFZEICHNUNG" angezeigt. Die Daten
werden so lange aufgezeichnet, wie die Taste leuchtet und die Meldung
„AUFZEICHNUNG" im Display angezeigt wird.
Scans können ohne Aufzeichnung der Ergebnisse abgeschlossen werden. In
diesem Szenario werden die Daten im temporären Speicher abgelegt und
beim nächsten Start eines Scans bzw. bei vollem temporärem Speicher (ca.
60.000 Messwerten) überschrieben.
Aufzeichnen von Messdaten
In Bezug auf die Funktion „Scan" hängt das Verhalten der Taste „Aufzeichnen" von der
Einstellung „Auto-Aufzeichnung" im Menü „Setup Testen" ab. Wenn die Einstellung auf
EIN gesetzt ist, zeichnet das Produkt die Daten nach dem Starten des Scans automatisch
in einer Datei auf. Wenn die Einstellung auf AUS gesetzt ist, muss der Benutzer
drücken, damit die Scandaten nach Scanbeginn in einer Datei aufgezeichnet werden.
Die Einstellung „Auto-Aufzeichnung" ist mit der Scan-/Monitor-Funktion
verbunden und kann nicht mit der DMM-Funktion verwendet werden. Zum
Aufzeichnen einer DMM-Messung ist zu drücken, damit die
Aufzeichnung der DMM-Daten unabhängig von der Einstellung „Auto-
Aufzeichnung" im Menü „Setup Testen" gestartet wird.
Bei jeder Aufzeichnung eines Scans oder einer DMM-Messung wird ein neuer
Datenordner mit einem eindeutigen Zeitstempel angelegt, so dass dieser problemlos
gefunden und verwaltet werden kann (siehe „Öffnen einer Datendatei auf einem PC").
Aus einem Scan erstellte Datendateien werden im Ordner „Scan" gespeichert, DMM-
Datendateien im Ordner „DMM".
Direkt auf dem USB-Laufwerk gespeicherte Scan- oder DMM-Daten sind
für den Benutzer über das Speicher-Menü nicht sichtbar. Das Speicher-
Menü zeigt dem Benutzer jedoch an, wie viel Speicher auf dem USB-
Laufwerk verfügbar ist. Zum Verwalten der Scandaten-Dateien auf dem
USB-Laufwerk dieses an einen PC anschließen und den Ordner „Scan
Data" oder „DMM Data" öffnen.
4-16
