Kompo
Name
nente
Funktions-Softkeys
Pfeiltasten
USB-
Datenübertragungs
anzeige
USB-Anschluss an
der Vorderseite
Stromeingangsbuch
se
V- Ω- und mA-
Eingangsbuchsen
4WΩ Messklemmen
Kanalstatusanzeige
Menuname
Gefährlicher
Spannungsindikator
Datum und Uhrzeit
Modulanzeige
Scannen/Monitor

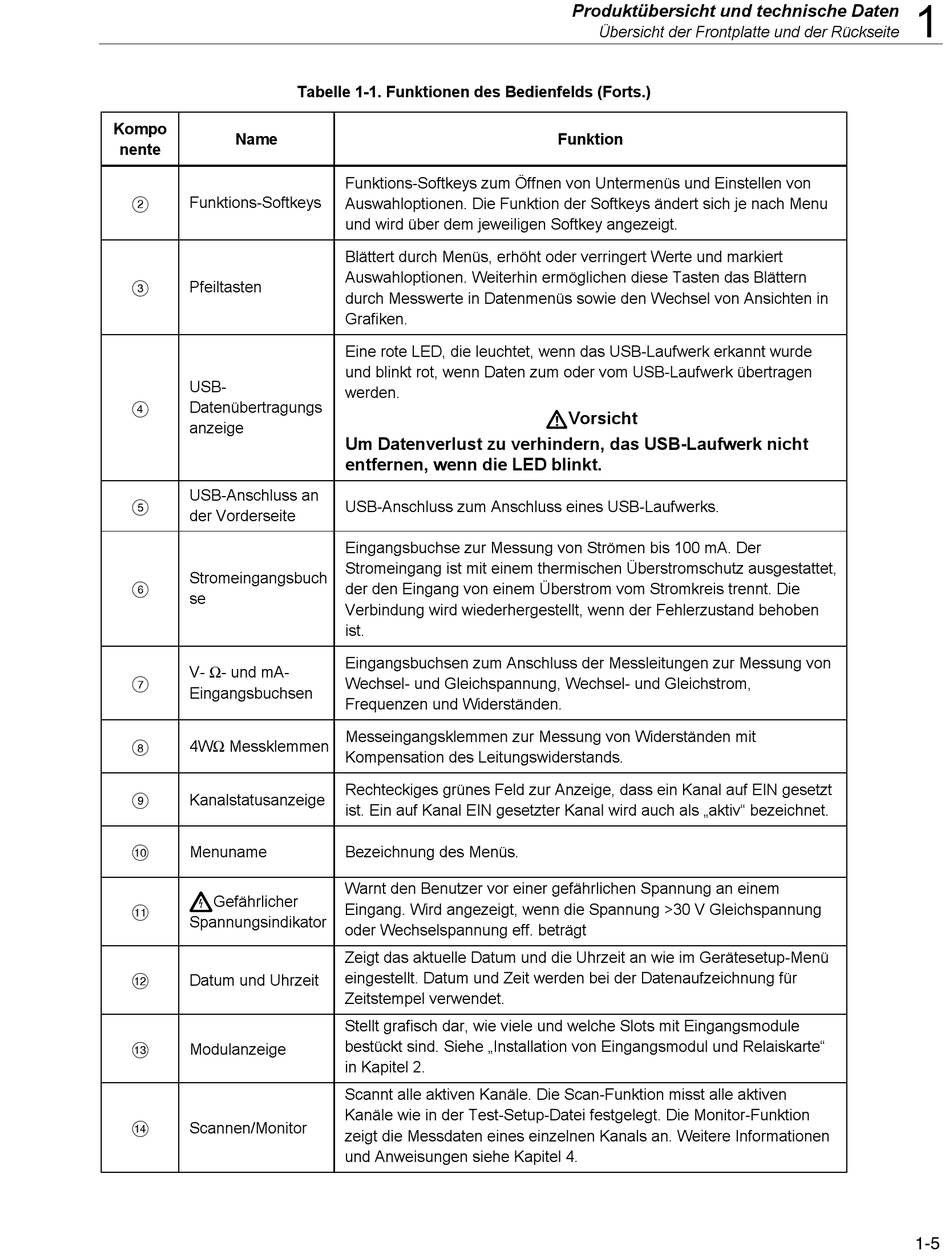

Tabelle 1-1. Funktionen des Bedienfelds (Forts.)
Funktions-Softkeys zum Öffnen von Untermenüs und Einstellen von
Auswahloptionen. Die Funktion der Softkeys ändert sich je nach Menu
und wird über dem jeweiligen Softkey angezeigt.
Blättert durch Menüs, erhöht oder verringert Werte und markiert
Auswahloptionen. Weiterhin ermöglichen diese Tasten das Blättern
durch Messwerte in Datenmenüs sowie den Wechsel von Ansichten in
Grafiken.
Eine rote LED, die leuchtet, wenn das USB-Laufwerk erkannt wurde
und blinkt rot, wenn Daten zum oder vom USB-Laufwerk übertragen
werden.
Um Datenverlust zu verhindern, das USB-Laufwerk nicht
entfernen, wenn die LED blinkt.
USB-Anschluss zum Anschluss eines USB-Laufwerks.
Eingangsbuchse zur Messung von Strömen bis 100 mA. Der
Stromeingang ist mit einem thermischen Überstromschutz ausgestattet,
der den Eingang von einem Überstrom vom Stromkreis trennt. Die
Verbindung wird wiederhergestellt, wenn der Fehlerzustand behoben
ist.
Eingangsbuchsen zum Anschluss der Messleitungen zur Messung von
Wechsel- und Gleichspannung, Wechsel- und Gleichstrom,
Frequenzen und Widerständen.
Messeingangsklemmen zur Messung von Widerständen mit
Kompensation des Leitungswiderstands.
Rechteckiges grünes Feld zur Anzeige, dass ein Kanal auf EIN gesetzt
ist. Ein auf Kanal EIN gesetzter Kanal wird auch als „aktiv" bezeichnet.
Bezeichnung des Menüs.
Warnt den Benutzer vor einer gefährlichen Spannung an einem
Eingang. Wird angezeigt, wenn die Spannung >30 V Gleichspannung
oder Wechselspannung eff. beträgt
Zeigt das aktuelle Datum und die Uhrzeit an wie im Gerätesetup-Menü
eingestellt. Datum und Zeit werden bei der Datenaufzeichnung für
Zeitstempel verwendet.
Stellt grafisch dar, wie viele und welche Slots mit Eingangsmodule
bestückt sind. Siehe „Installation von Eingangsmodul und Relaiskarte"
in Kapitel 2.
Scannt alle aktiven Kanäle. Die Scan-Funktion misst alle aktiven
Kanäle wie in der Test-Setup-Datei festgelegt. Die Monitor-Funktion
zeigt die Messdaten eines einzelnen Kanals an. Weitere Informationen
und Anweisungen siehe Kapitel 4.
Produktübersicht und technische Daten
Übersicht der Frontplatte und der Rückseite
Funktion
Vorsicht
1
1-5
