2638A
Bedienungshandbuch

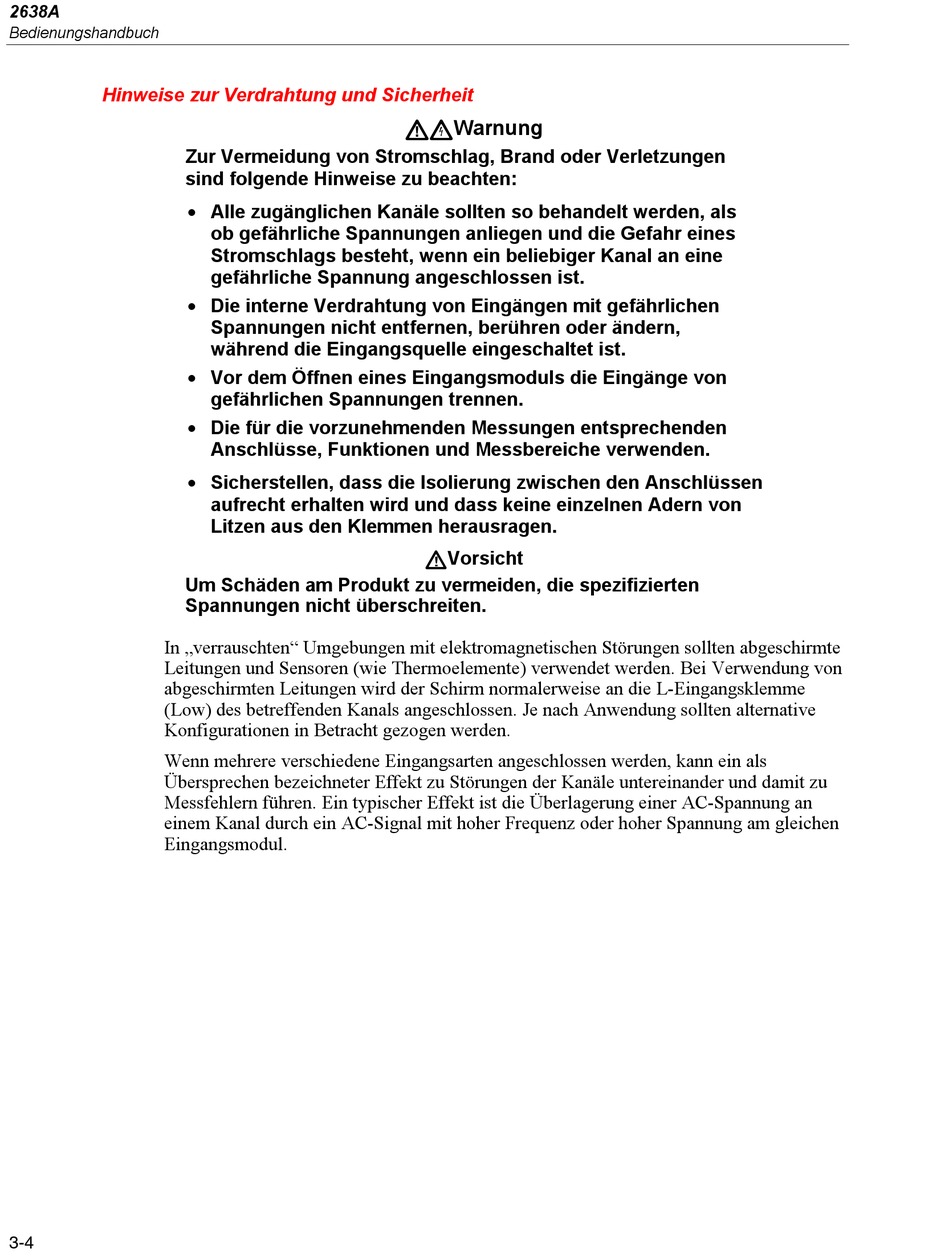

Hinweise zur Verdrahtung und Sicherheit
Zur Vermeidung von Stromschlag, Brand oder Verletzungen
sind folgende Hinweise zu beachten:
• Alle zugänglichen Kanäle sollten so behandelt werden, als
• Die interne Verdrahtung von Eingängen mit gefährlichen
• Vor dem Öffnen eines Eingangsmoduls die Eingänge von
• Die für die vorzunehmenden Messungen entsprechenden
• Sicherstellen, dass die Isolierung zwischen den Anschlüssen
Um Schäden am Produkt zu vermeiden, die spezifizierten
Spannungen nicht überschreiten.
In „verrauschten" Umgebungen mit elektromagnetischen Störungen sollten abgeschirmte
Leitungen und Sensoren (wie Thermoelemente) verwendet werden. Bei Verwendung von
abgeschirmten Leitungen wird der Schirm normalerweise an die L-Eingangsklemme
(Low) des betreffenden Kanals angeschlossen. Je nach Anwendung sollten alternative
Konfigurationen in Betracht gezogen werden.
Wenn mehrere verschiedene Eingangsarten angeschlossen werden, kann ein als
Übersprechen bezeichneter Effekt zu Störungen der Kanäle untereinander und damit zu
Messfehlern führen. Ein typischer Effekt ist die Überlagerung einer AC-Spannung an
einem Kanal durch ein AC-Signal mit hoher Frequenz oder hoher Spannung am gleichen
Eingangsmodul.
3-4
ob gefährliche Spannungen anliegen und die Gefahr eines
Stromschlags besteht, wenn ein beliebiger Kanal an eine
gefährliche Spannung angeschlossen ist.
Spannungen nicht entfernen, berühren oder ändern,
während die Eingangsquelle eingeschaltet ist.
gefährlichen Spannungen trennen.
Anschlüsse, Funktionen und Messbereiche verwenden.
aufrecht erhalten wird und dass keine einzelnen Adern von
Litzen aus den Klemmen herausragen.
Warnung
Vorsicht
