Triggerart Alarm : Der Scanlauf wird durch einen ausgelösten Alarm getriggert.
Dazu im Setup Testen die Triggerart „Alarm" auswählen und einen Kanal
zuweisen, dessen Werte als Trigger verwendet werden sollen. Wenn der Scan
gestartet wird, überwacht das Produkt automatisch den als Trigger definierten
Kanal auf einen ausgelösten Alarm. Der Scanlauf startet, sobald ein Alarm
ausgelöst wird, und wird so ausgeführt, wie im Setup Testen festgelegt.
Scanläufe werden so lange durchgeführt, wie der Alarm ausgelöst wird. Wird der
Alarm nicht länger ausgelöst, beendet das Produkt den laufenden Scan und wartet
dann auf die nächste Alarmauslösung.
a. Den entsprechenden Kanalalarm wie zuvor beschrieben konfigurieren.
b.
•
Bei der Triggerart Manuell : drücken, um den Scan zu starten. Der Scan
führt einen Scanzyklus durch und wird dann beendet. erneut drücken, um
einen weiteren Scanzyklus auszulösen. kann jederzeit erneut gedrückt
werden, um den Test zu beenden, mit kann der Test jederzeit angehalten
werden. Wenn die automatische Aufzeichnung auf AUS gesetzt ist,
drücken, um Daten aufzuzeichnen.
Anzeigen von Scandaten und -statistiken
Mithilfe der Funktion „Scandaten" können Benutzer Scandaten aus dem letzten Scanlauf
anzeigen (siehe Abbildung 4-4). Diese Funktion befindet sich im Scan-Menü (
dann drücken). Die Daten in diesem Menü werden in Echtzeit aktualisiert. Über das
Menü „Scandaten" können Benutzer ein Statistik-Menü öffnen, um statistische Daten zu
Minimum, Maximum, Mittelwert und Standardabweichung eines Kanals anzuzeigen
(siehe Tabelle 4-4).
Wenn Mx+B IS auf den Kanal angewendet wird, wird das Symbol [Mx+B] neben der
Kanalnummer angezeigt. Bei Auslösen eines Alarms wird die Alarmnummer neben dem
Kanal als rotes Symbol angezeigt und der Messwert wird ebenfalls rot dargestellt. Siehe
Abbildung 4-4.
und dann drücken, um den Scan zu starten.

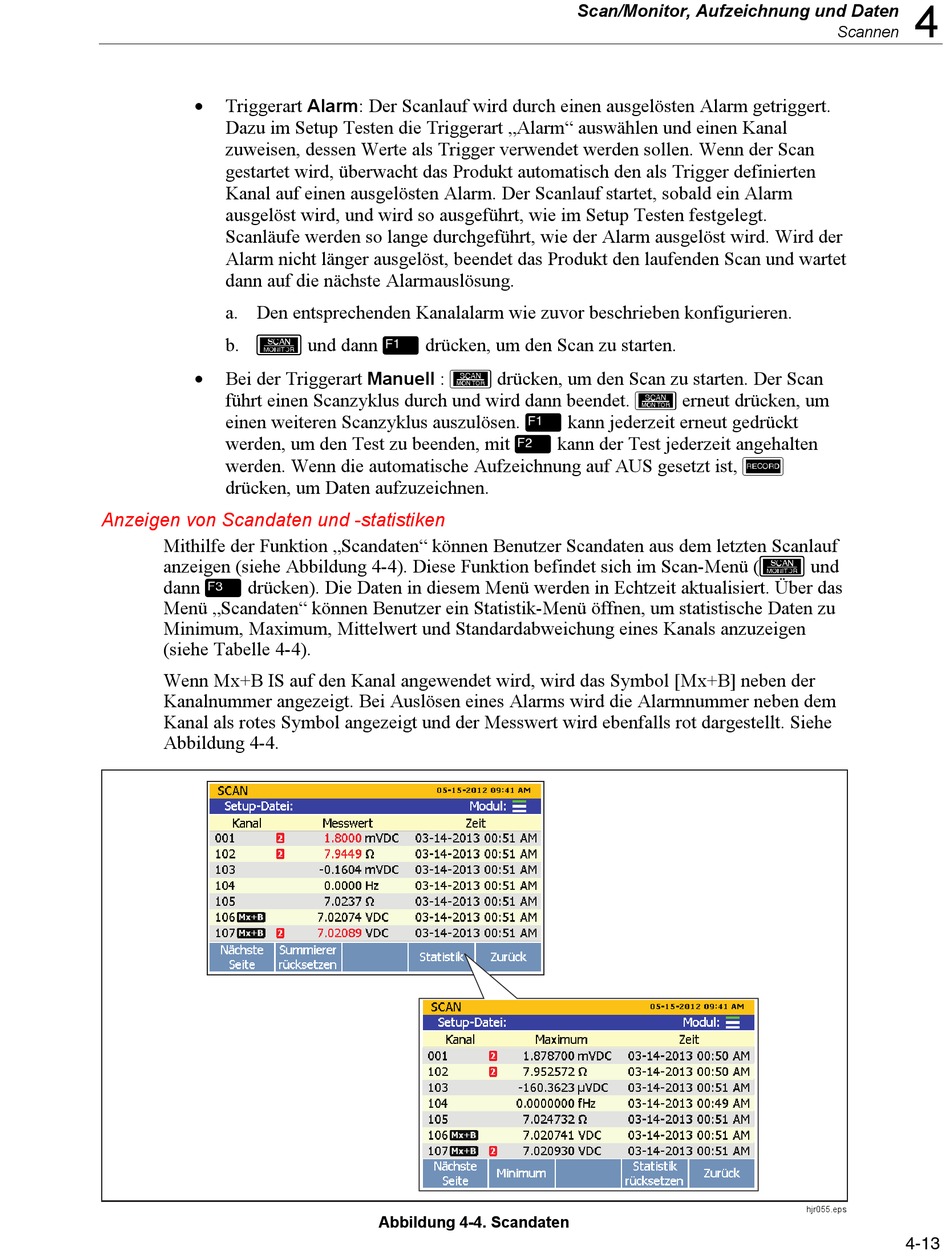

Abbildung 4-4. Scandaten
Scan/Monitor, Aufzeichnung und Daten
4
Scannen
und
hjr055.eps
4-13
