4. Messung über Eingang an der Vorderseite vornehmen. Nachdem sich der Messwert
stabilisiert hat, (REL) drücken, um den Basiswert festzulegen.
5. Alle weiteren Messwerte sind Relativmessungen.
Grafische Darstellung der Messungen
Das DMM verfügt über eine Grafikfunktion, mit der Benutzer die Messwerte grafisch
darstellen können. Die Grafikdarstellung verfügt über Funktionen wie History mode und
Live mode, mit denen der Benutzer die Daten auf der Anzeige auswerten kann. Die
Grafik wird automatisch so skaliert, dass beim Öffnen alle Informationen auf der Anzeige
sichtbar sind. Die Grafikdarstellung lässt sich mit den Pfeiltasten anpassen wie in
Abbildung 5-4 gezeigt.
Bereich
Verlauf oder
Live-Modus
Raster umschalten
Darstellung der Messdaten in einer Grafik:
1.
drücken.
2. Den Eingang konfigurieren.
Relativfunktions-Softkey

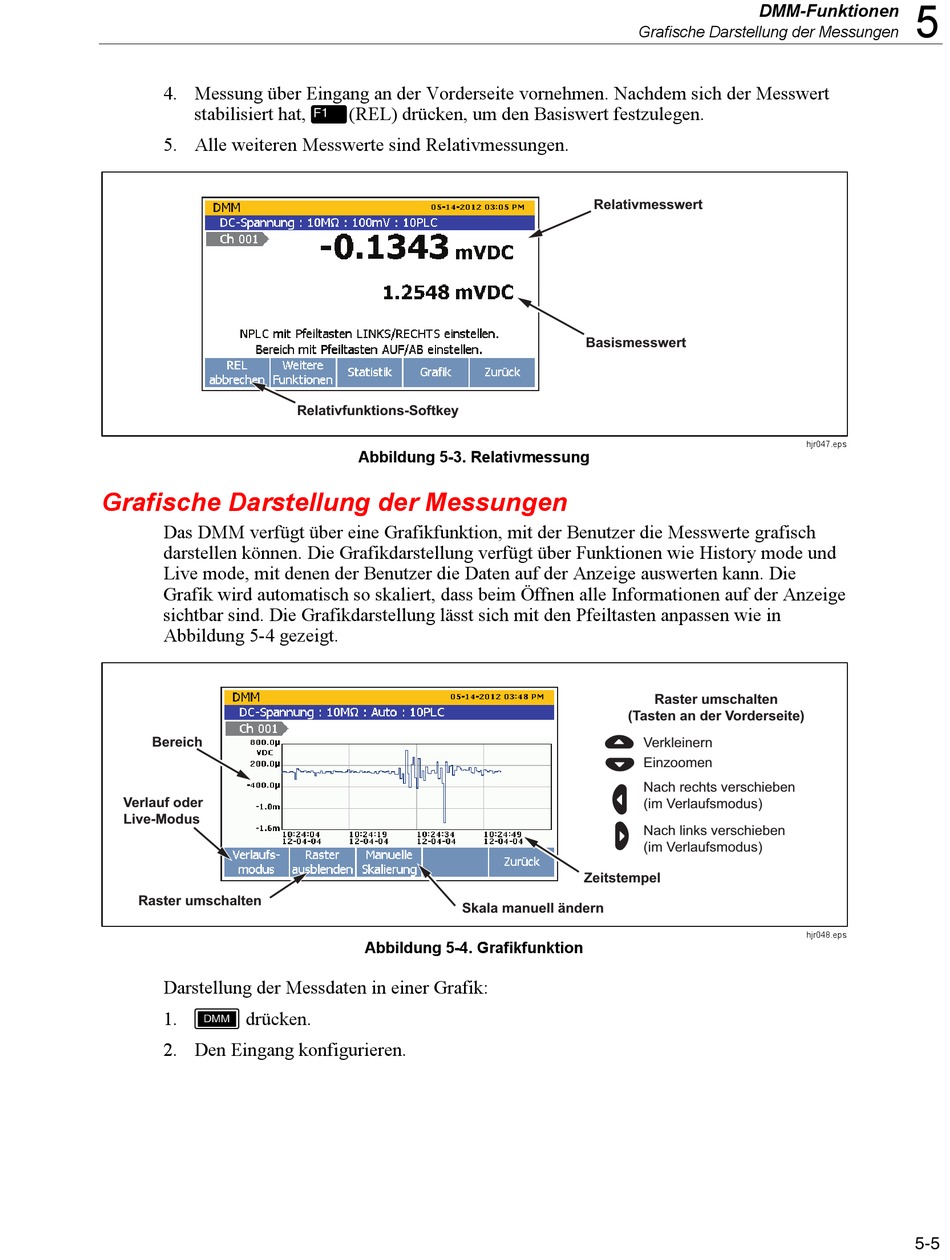

Abbildung 5-3. Relativmessung
Skala manuell ändern
Abbildung 5-4. Grafikfunktion
DMM-Funktionen
Grafische Darstellung der Messungen
Relativmesswert
Basismesswert
Raster umschalten
(Tasten an der Vorderseite)
J
Verkleinern
K
Einzoomen
H
Nach rechts verschieben
(im Verlaufsmodus)
I
Nach links verschieben
(im Verlaufsmodus)
Zeitstempel
5
hjr047.eps
hjr048.eps
5-5
