Kompo
Name
nente
Netzschalter
Netzanschluss
Chassiserde
Serieller USB-
Anschluss
LAN-Anschluss
Summierereing
ang
DIO (Digitale
Eingangs-
/Ausgangsansc
hlüsse)
Digitale externe
Alarmtrigger-
Ausgänge
Trigger-Eingang
Eingangsmodul-
Slots

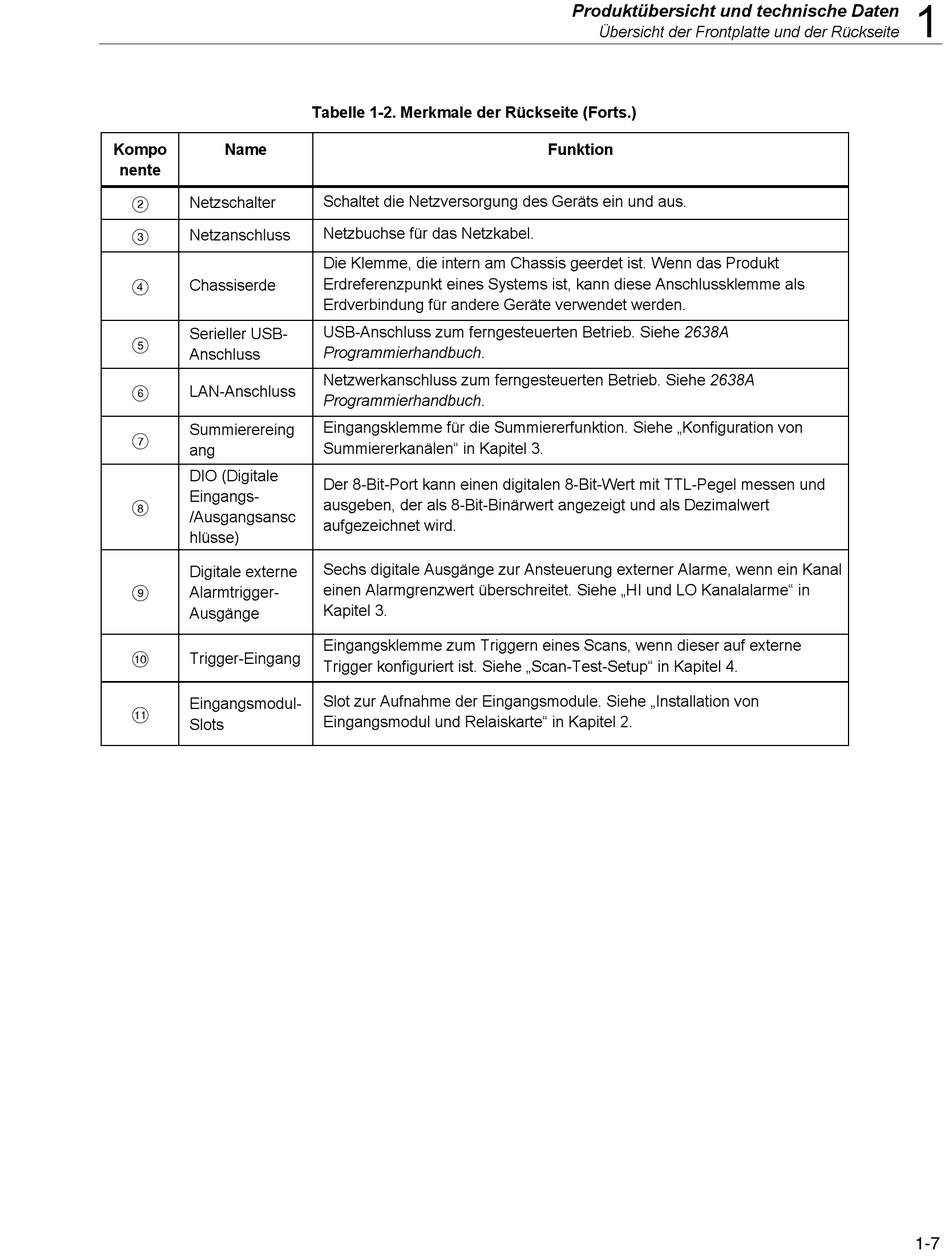

Tabelle 1-2. Merkmale der Rückseite (Forts.)
Schaltet die Netzversorgung des Geräts ein und aus.
Netzbuchse für das Netzkabel.
Die Klemme, die intern am Chassis geerdet ist. Wenn das Produkt
Erdreferenzpunkt eines Systems ist, kann diese Anschlussklemme als
Erdverbindung für andere Geräte verwendet werden.
USB-Anschluss zum ferngesteuerten Betrieb. Siehe 2638A
Programmierhandbuch.
Netzwerkanschluss zum ferngesteuerten Betrieb. Siehe 2638A
Programmierhandbuch.
Eingangsklemme für die Summiererfunktion. Siehe „Konfiguration von
Summiererkanälen" in Kapitel 3.
Der 8-Bit-Port kann einen digitalen 8-Bit-Wert mit TTL-Pegel messen und
ausgeben, der als 8-Bit-Binärwert angezeigt und als Dezimalwert
aufgezeichnet wird.
Sechs digitale Ausgänge zur Ansteuerung externer Alarme, wenn ein Kanal
einen Alarmgrenzwert überschreitet. Siehe „HI und LO Kanalalarme" in
Kapitel 3.
Eingangsklemme zum Triggern eines Scans, wenn dieser auf externe
Trigger konfiguriert ist. Siehe „Scan-Test-Setup" in Kapitel 4.
Slot zur Aufnahme der Eingangsmodule. Siehe „Installation von
Eingangsmodul und Relaiskarte" in Kapitel 2.
Produktübersicht und technische Daten
Übersicht der Frontplatte und der Rückseite
