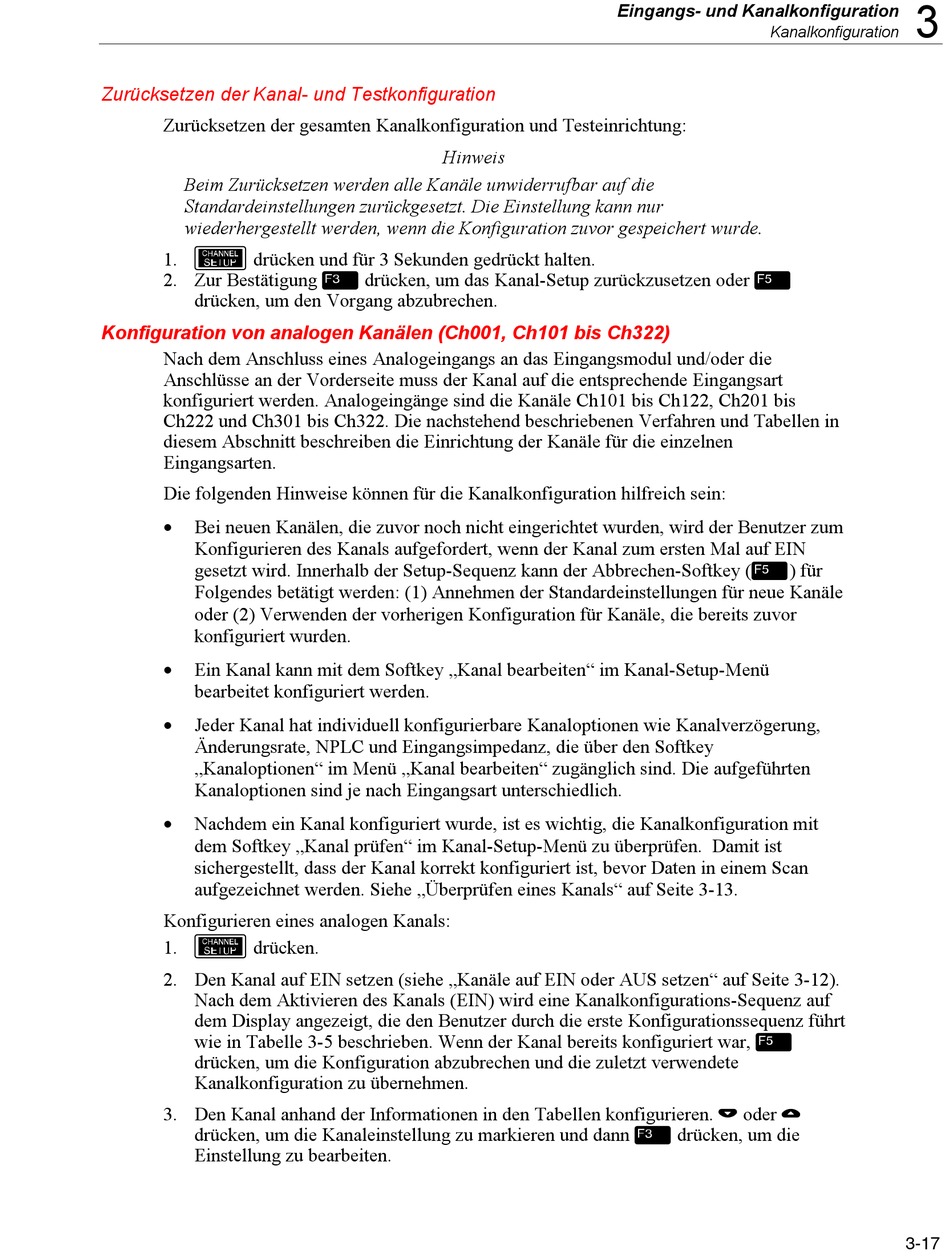

Zurücksetzen der Kanal- und Testkonfiguration
Zurücksetzen der gesamten Kanalkonfiguration und Testeinrichtung:
Beim Zurücksetzen werden alle Kanäle unwiderrufbar auf die
Standardeinstellungen zurückgesetzt. Die Einstellung kann nur
wiederhergestellt werden, wenn die Konfiguration zuvor gespeichert wurde.

1. drücken und für 3 Sekunden gedrückt halten.
2. Zur Bestätigung  drücken, um das Kanal-Setup zurückzusetzen oder 
drücken, um den Vorgang abzubrechen.
Konfiguration von analogen Kanälen (Ch001, Ch101 bis Ch322)
Nach dem Anschluss eines Analogeingangs an das Eingangsmodul und/oder die
Anschlüsse an der Vorderseite muss der Kanal auf die entsprechende Eingangsart
konfiguriert werden. Analogeingänge sind die Kanäle Ch101 bis Ch122, Ch201 bis
Ch222 und Ch301 bis Ch322. Die nachstehend beschriebenen Verfahren und Tabellen in
diesem Abschnitt beschreiben die Einrichtung der Kanäle für die einzelnen
Eingangsarten.
Die folgenden Hinweise können für die Kanalkonfiguration hilfreich sein:
•
Bei neuen Kanälen, die zuvor noch nicht eingerichtet wurden, wird der Benutzer zum
Konfigurieren des Kanals aufgefordert, wenn der Kanal zum ersten Mal auf EIN
gesetzt wird. Innerhalb der Setup-Sequenz kann der Abbrechen-Softkey () für
Folgendes betätigt werden: (1) Annehmen der Standardeinstellungen für neue Kanäle
oder (2) Verwenden der vorherigen Konfiguration für Kanäle, die bereits zuvor
konfiguriert wurden.
•
Ein Kanal kann mit dem Softkey „Kanal bearbeiten" im Kanal-Setup-Menü
bearbeitet konfiguriert werden.
•
Jeder Kanal hat individuell konfigurierbare Kanaloptionen wie Kanalverzögerung,
Änderungsrate, NPLC und Eingangsimpedanz, die über den Softkey
„Kanaloptionen" im Menü „Kanal bearbeiten" zugänglich sind. Die aufgeführten
Kanaloptionen sind je nach Eingangsart unterschiedlich.
•
Nachdem ein Kanal konfiguriert wurde, ist es wichtig, die Kanalkonfiguration mit
dem Softkey „Kanal prüfen" im Kanal-Setup-Menü zu überprüfen. Damit ist
sichergestellt, dass der Kanal korrekt konfiguriert ist, bevor Daten in einem Scan
aufgezeichnet werden. Siehe „Überprüfen eines Kanals" auf Seite 3-13.
Konfigurieren eines analogen Kanals:

1. drücken.
2. Den Kanal auf EIN setzen (siehe „Kanäle auf EIN oder AUS setzen" auf Seite 3-12).
Nach dem Aktivieren des Kanals (EIN) wird eine Kanalkonfigurations-Sequenz auf
dem Display angezeigt, die den Benutzer durch die erste Konfigurationssequenz führt
wie in Tabelle 3-5 beschrieben. Wenn der Kanal bereits konfiguriert war, 
drücken, um die Konfiguration abzubrechen und die zuletzt verwendete
Kanalkonfiguration zu übernehmen.
3. Den Kanal anhand der Informationen in den Tabellen konfigurieren.  oder 
drücken, um die Kanaleinstellung zu markieren und dann  drücken, um die
Einstellung zu bearbeiten.
