ANMERKUNG:
Vergessen Sie nicht, den Laufwerktürgriff nach unten zu drücken, so daß die Frontblende wieder am Gehäuse angebracht werden
kann.
Festplattenlaufwerkhalterung in das Gehäuse
9. Schließen Sie das Schnittstellenkabel für das Laufwerk an (siehe "Festplattenlaufwerkkabel im Gehäuse anschließen").
HINWEIS:
Um Beschädigungen zu vermeiden, muß die farbige Ader des Schnittstellenkabels mit Pin 1 des Laufwerkanschlusses und des
Systemplatinenanschlusses verbunden sein.
a. Stellen Sie bei der Installation eines EIDE-Geräts sicher, daß das IDE-Schnittstellenkabel richtig am EIDE-Anschluß auf der Systemplatine
angeschlossen ist. Weitere Informationen finden Sie unter
b. Stellen Sie bei der Installation eines SCSI-Geräts sicher, daß das SCSI-Schnittstellenkabel richtig am Schnittstellenanschluß auf der SCSI-
Controller-Platine angeschlossen ist. Weitere Informationen finden Sie unter

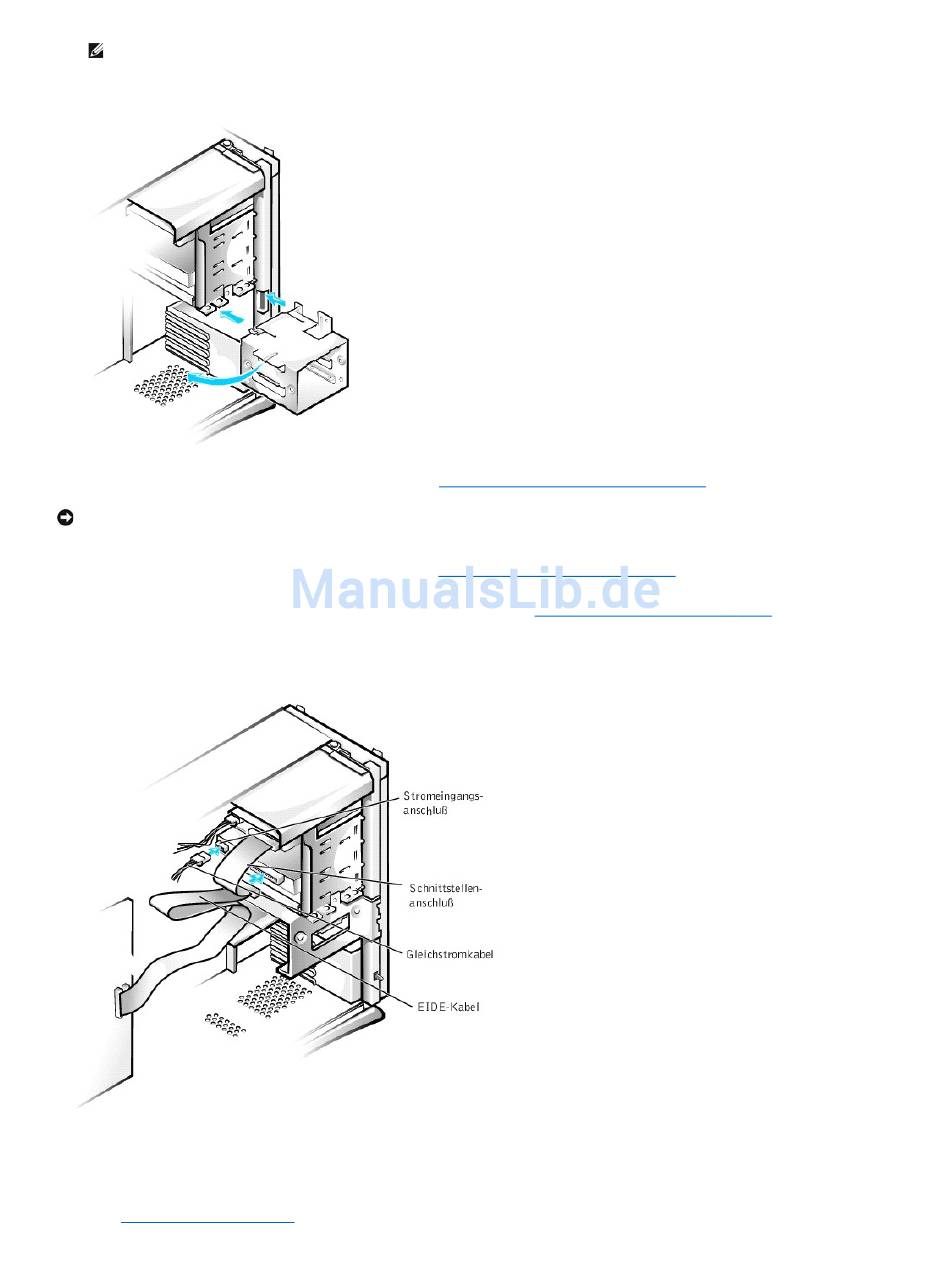

10. Verbinden Sie ein Gleichstromkabel mit dem Stromanschluß an der Rückseite des Laufwerks (siehe folgende Abbildung).
Festplattenlaufwerkkabel im Gehäuse anschließen
11. Stellen Sie sicher, daß alle Kabel fest angeschlossen sind. Verlegen Sie die Kabel berührungsfrei und so, daß sie den Luftstrom des Lüfters und die
Belüftungsöffnungen nicht blockieren.
12. Stellen Sie sicher, daß das Kabel des Bedienungsfeldes fest an die Systemplatine angeschlossen ist.
Das Bedienungsfeld enthält die Festplattenlaufwerkaktivitätsanzeige. Die Position des Systemplatinenanschlusses des Bedienungsfeldes sehen Sie
unter
"Komponenten der
Systemplatine".
"Richtlinien zur Installation eines
EIDE-Geräts".
"Richtlinien zur Installation eines
SCSI-Geräts".
