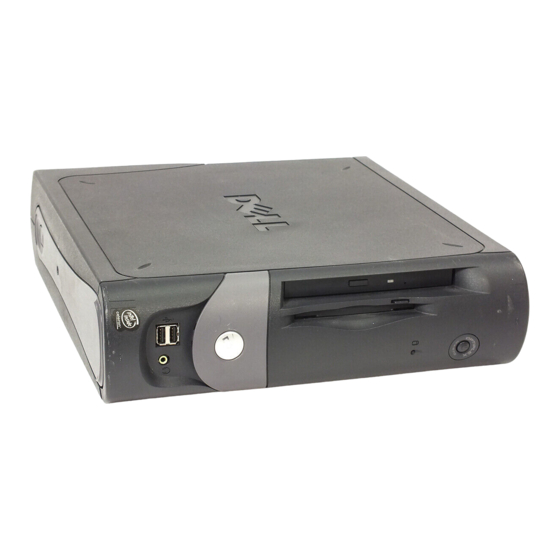

Seite 1 Dell™ OptiPlex™ GX270 System Benutzerhandbuch Dokumentation für Ihren Computer Erweiterte Funktionen Informationsquellen für Ihren Computer LegacySelect-Technologiesteuerung Technische Daten Verwaltungsfunktionen Reinigen des Computers Sicherheit Passwortschutz System-Setup-Programm Starten eines USB-Gerätes Steckbrückeneinstellungen Netzschalter Hyper-Threading Energieverwaltung Small FormFactor-Computer Wissenswertes über den Computer Vorderseite Rückseite Interne Komponenten Komponenten der Systemplatine Anbringen und Entfernen des Gehäusestandrahmens Hinzufügen und Entfernen von Komponenten Öffnen der Computerabdeckung AGP- und DVI-Adapterkarten...
Seite 2: Hinweise, Vorsichtshinweise Und Warnungen
Marken in diesem Text: Dell, das DELL-Logo, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim und PowerApp sind Marken von Dell Inc.; Intel, Pentium und Celeron sind eingetragene Marken der Intel Corporation; Microsoft, Windows NT, MS-DOS und Windows sind eingetragene Marken der Microsoft Corporation;...
Seite 3: Erweiterte Problembehandlung
Rufen Sie das System-Setup-Programm auf, prüfen Sie die Konfiguration des Computers, und stellen Sie sicher, dass das zu prüfende Gerät im System-Setup- Programm aufgeführt wird und aktiviert ist. Starten Sie das Programm "Dell Diagnostics" auf der Festplatte oder der Drivers and Utilities-CD. (Diese CD wird auch als ResourceCD bezeichnet.) Starten des Programms "Dell Diagnostics" auf der Festplatte 1. Den Computer herunterfahren und neu starten.
Seite 4: Neuinstallieren Von Treibern
4. Wird das Programm "Dell Diagnostics" von der Drivers and Utilities-CD ausgeführt, nach Abschluss der Tests die CD aus dem Laufwerk entfernen. 5. Das Testfenster schließen, um zum Hauptmenü zurückzukehren. Um das Programm "Dell Diagnostics" zu verlassen und den Computer neu zu starten, das Fenster des Hauptmenüs schließen. Neuinstallieren von Treibern Auf Ihrem Computer wurden von Dell bereits alle erforderlichen Treiber vorinstalliert. Es sind keine weiteren Installations- und Konfigurationsschritte erforderlich. VORSICHT: Die Drivers and Utilities-CD kann auch Treiber für Betriebssysteme enthalten, die nicht auf dem Computer installiert sind. Stellen Sie sicher, ...
Seite 5: Identifizieren Der Treiber
4. Auf Device Manager (Geräte-Manager) klicken. 5. Überprüfen, ob ein Gerät in der Liste mit einem Ausrufezeichen (einem gelben Kreis mit einem [!]) auf dem Gerätesymbol gekennzeichnet ist. Wenn neben dem Gerätenamen ein Ausrufezeichen steht, müssen Sie den Treiber möglicherweise neu installieren oder einen neuen Treiber installieren. Neuinstallieren von Treibern und Dienstprogrammen VORSICHT: Auf der Support-Website von Dell unter support.dell.com sowie auf der Drivers and Utilities-CD finden Sie die zugelassenen Treiber für Dell™-Computer. Wenn Treiber installiert werden, die von anderen Herstellern stammen, arbeitet der Computer möglicherweise nicht ordnungsgemäß. Verwenden der Rücksetzfunktion für Gerätetreiber von Windows XP Wenn ein Problem mit dem Computer auftritt, nachdem Sie einen Treiber installiert oder aktualisiert haben, verwenden Sie die Rücksetzfunktion für Gerätetreiber von Windows XP, um den Treiber durch die zuvor installierte Version zu ersetzen. 1. Auf die Schaltfläche Start und anschließend auf Control Panel (Systemsteuerung) klicken. 2. Unter Pick a category (Wählen Sie eine Kategorie) auf Performance and Maintenance (Leistung und Wartung) klicken.
Seite 6: Verwenden Der Systemwiederherstellung Unter Microsoft
Die Drivers and Utilities-CD prüft die Hardware-Konfiguration des Computers und das Betriebssystem und zeigt dann eine Liste der Gerätetreiber an, die für Ihre Systemkonfiguration am besten geeignet sind. 5. Den geeigneten Treiber auswählen und den Anweisungen zum Herunterladen folgen. Um eine Liste der für den Computer zur Verfügung stehenden Treiber anzuzeigen, klicken Sie im Listenfeld Thema auf Drivers (Treiber). Wenn Sie auf die Hilfe-Dateien auf der Drivers and Utilities-CD zugreifen möchten, klicken Sie auf die Schaltfläche mit dem Fragezeichen oder auf den Link Help (Hilfe) im oberen Bildschirmbereich. ® ® Verwenden der Systemwiederherstellung unter Microsoft Windows Mit der Systemwiederherstellung können Sie den Computer nach Änderungen an der Hardware und Software oder sonstiger Systemeinstellungen wieder in einen früheren Betriebszustand zurückversetzen (ohne dabei die Arbeitsdateien zu beeinträchtigen), wenn die vorgenommenen Änderungen nicht den gewünschten Erfolg zeigten oder zu Fehlfunktionen führten. Informationen zur Systemwiederherstellung finden Sie im Hilfe- und Supportcenter von Windows. ...
Seite 7: Neuinstallieren Von Microsoft Windows Xp
Software ebenfalls neu installieren. VORSICHT: Die Betriebssystem-CD bietet Optionen zur Neuinstallation von Windows XP. Durch diese Optionen können Dateien überschrieben werden. Das kann zu Problemen bei auf der Festplatte installierten Programmen führen. Deshalb installieren Sie Windows XP nur dann neu, wenn Sie von einem Mitarbeiter des technischen Supports von Dell dazu angewiesen wurden. VORSICHT: Um Konflikte mit Windows XP zu vermeiden, müssen alle auf dem System installierten Virenschutzprogramme deaktiviert werden, bevor Windows XP neu installiert wird. Weitere Anweisungen hierzu finden Sie in der Dokumentation zur Software. Starten von der Betriebssystem-CD 1.
Seite 8: Neuinstallieren Von Microsoft Windows 2000
Neuinstallieren von Microsoft Windows 2000 VORSICHT: Die Betriebssystem-CD bietet Optionen zur Neuinstallation von Windows 2000. Durch diese Optionen können Dateien überschrieben werden. Das kann zu Problemen bei auf der Festplatte installierten Programmen führen. Deshalb installieren Sie Windows 2000 nur dann neu, wenn Sie von einem Mitarbeiter des technischen Supports von Dell dazu angewiesen wurden. Die Neuinstallation kann ein bis zwei Stunden dauern. Nach der Neuinstallation des Betriebssystems müssen Sie die Gerätetreiber, das Virenschutzprogramm sowie weitere Software ebenfalls neu installieren. 1. Alle geöffneten Dateien speichern und schließen sowie alle geöffneten Programme beenden. 2. Die Betriebssystem-CD einlegen. Wenn ein Programm automatisch gestartet wird, erst das Programm beenden und dann fortfahren.
Seite 9: Beheben Von Software- Und Hardware-Inkompatibilitäten
8. Im Fenster Windows 2000 Professional Setup (Windows 2000 Professional-Setup) mit den Pfeiltasten die gewünschte Option für die Windows 2000-Partition auswählen. Anschließend die Taste für die gewünschte Partitionierungsoption drücken. 9. Wenn das Fenster Windows 2000 Professional-Setup erneut angezeigt wird, mit den Pfeiltasten das Dateisystem auswählen, das Windows 2000 verwenden soll, und <Eingabe> drücken. 10. Erneut <Eingabe> drücken, um den Computer neu zu starten. 11. Auf Next (Weiter) klicken, wenn das Fenster Welcome to the Windows 2000 Setup Wizard (Willkommen) angezeigt wird. 12. Im Fenster Regional Settings (Ländereinstellungen) Ihre Region auswählen und anschließend auf Weiter klicken. 13.
Seite 10 7. Auf einen Konflikt doppelklicken, um das Fenster Properties (Eigenschaften) anzuzeigen. Wenn ein IRQ-Konflikt vorliegt, wird im Bereich Device status (Gerätestatus) im Fenster Eigenschaften angegeben, welche anderen Geräte denselben IRQ verwenden. 8. Gerätekonflikte durch Neukonfiguration der Geräte oder Entfernen der Geräte aus dem Geräte-Manager beheben. So verwenden Sie unter Windows 2000 den Ratgeber bei Hardwarekonflikten: 1. Auf die Schaltfläche Start und anschließend auf Help (Hilfe) klicken. 2.
Seite 11: Erweiterte Funktionen
Die Ethernet-Verbindungen sind aktiviert oder deaktiviert. Ethernet Connectivity Disabled (Ethernet-Verbindungen deaktiviert) Weitere Informationen zur ASF-Implementierung von Dell finden Sie im ASF User's Guide (ASF-Benutzerhandbuch) und im ASF Administrator's Guide (ASF- Verwaltungshandbuch) auf der Dell Support-Website support.dell.com. Dell OpenManage IT Assistant Mit Hilfe von IT Assistant können Computer und weitere Geräte in einem Unternehmensnetzwerk konfiguriert, verwaltet und überwacht werden. IT Assistant ...
Seite 12: Gehäuseeingriffswarnung
Speichergeräten Ändern des Computerstatus, beispielsweise BIOS-Aktualisierungen oder entferntes Herunterfahren des Computers Bei einem verwalteten Computer wurde Dell OpenManage Client Instrumentation in einem Netzwerk eingerichtet, das mit IT Assistant arbeitet. Informationen über Dell OpenManage Client Instrumentation finden Sie im Dell OpenManage Client Instrumentation User's Guide (Dell OpenManage Client Instrumentation- Benutzerhandbuch) auf der Dell-Support-Website unter support.dell.com.
Seite 13: Optionseinstellungen
VORSICHT: Wenn der Computer unbeaufsichtigt und mit deaktivierter Systempasswortfunktion läuft oder der Computer nicht gesperrt ist, so dass Unbefugte das Passwort durch Ändern der Steckbrückeneinstellung deaktivieren können, haben Unberechtigte Zugriff auf die Daten der Festplatte. Optionseinstellungen In folgenden beiden Fällen ist es nicht möglich, das Passwort zu ändern oder ein Passwort zuzuweisen: Enabled (Aktiviert) – Ein Systempasswort wurde zugewiesen. Disabled (Deaktiviert) – Das Systempasswort ist über eine Steckbrückeneinstellung auf der Systemplatine deaktiviert. Nur wenn folgende Option angezeigt wird, können Sie ein Systempasswort zuweisen: Not Enabled (Nicht Aktiviert) – Es ist kein Systempasswort vergeben, und die Passwortsteckbrücken auf der Systemplatine befinden sich in der Position Aktiviert (Standardwert). Vergeben eines Systempassworts Um das Feld zu verlassen, ohne ein Systempasswort zuzuweisen, drücken Sie die Taste <Tab> oder die Tastenkombination <Umsch><Tab>, um zu einem anderen Feld zu wechseln, oder drücken die Taste <Esc> zu einem beliebigen Zeitpunkt, bevor Sie Schritt 5 ausführen. Das System-Setup-Programm aufrufen und prüfen, ob die Option Password Status (Passwortstatus) auf Unlocked (Nicht gesperrt) gesetzt wurde. 2.
Seite 14 ** Incorrect password. ** ** Number of unsuccessful password attempts: 3 System halted! Must power down. (** Ungültiges Passwort. ** Zahl der fehlgeschlagenen Versuche: 3 Systemoperation wurde unterbrochen! Das System wird heruntergefahren.) Selbst nach erneutem Einschalten des Computers wird die vorherige Meldung jedes Mal angezeigt, wenn ein falsches oder unvollständiges Systempasswort eingegeben wird. HINWEIS: Die Option Passwortstatus kann gemeinsam mit den Optionen System Password (Systempasswort) und Setup Password (Setup- Passwort) verwendet werden, um das System zukünftig vor unerlaubtem Zugriff zu schützen. ...
Seite 15: Deaktivieren Eines Vergessenen Passworts Und Einstellen Eines Neuen Passworts
Drucken Sie die Fenster des System-Setup-Programms (durch Drücken der Taste <Druck>) aus, oder notieren Sie diese Informationen für zukünftige Zwecke. Zum Anwenden des System-Setup-Programms sind Informationen über den Typ der installierten Diskettenlaufwerke und Festplatten unbedingt notwendig. Um diese Informationen zu überprüfen, lesen Sie den Herstellungs-Testbericht, der im Lieferumfang des Computers enthalten ist. Sie finden diese Informationen auch online im Ordner Dell Accessories (Dell-Zubehör). Aufrufen des System-Setup-Programms 1. Den Computer einschalten oder einen Neustart durchführen. 2. Wenn Press <F2> to Enter Setup (<F2> drücken, um das Setup-Programm aufzurufen) in der oberen rechten Ecke des Bildschirms angezeigt wird,...
Seite 16: Fenster Des System-Setup-Programms
sofort <F2> drücken. ® ® Falls so lange gewartet wurde, bis das Microsoft Windows -Logo erscheint, noch warten, bis der Windows-Desktop angezeigt wird. Den Computer über das Menü Start herunterfahren und erneut starten. HINWEIS: Wie der Computer ordnungsgemäß heruntergefahren wird, ist in der Dokumentation des Betriebssystems erklärt. Fenster des System-Setup-Programms In den Fenstern des System-Setup-Programms werden die aktuellen Setup-Konfigurationsinformationen des Computers angezeigt. Die Informationen sind in vier Bereiche unterteilt: Titel –...
Seite 17: Optionen Des System-Setup-Programms
HINWEIS: Um ein USB-Gerät zu starten, muss das Gerät startfähig sein. Um sicherzustellen, dass das Gerät startfähig ist, lesen Sie die Informationen in der Dokumentation des Gerätes. Ändern der Startreihenfolge für den aktuellen Startvorgang Sie können diese Funktion beispielsweise verwenden, um dem Computer mitzuteilen, dass er vom CD-Laufwerk aus starten soll, damit das Programm "Dell Diagnostics" ausgeführt werden kann. Dabei müssen Sie aber auch festlegen, dass der Computer nach Beendigung der Diagnosetests von der Festplatte aus starten soll. Falls so lange gewartet wurde, bis das Windows-Logo erscheint, müssen Sie noch warten, bis der Windows-Desktop angezeigt wird. Fahren Sie den Computer über das Menü Start herunter und starten ihn dann erneut. 1. Den Computer einschalten oder einen Neustart durchführen. ...
Seite 18 Auf Bandlaufwerke hat die Option Diskettenlaufwerk A keine Auswirkung. Wenn beispielsweise ein Diskettenlaufwerk und ein Bandlaufwerk am Schnittstellenkabel des Diskettenlaufwerks angeschlossen sind, setzen Sie Diskettenlaufwerk A auf 3,5 Zoll, 1,44 SATA Primary Drive (SATA-Primärlaufwerk) – Gibt das serielle ATA-Festplattenlaufwerk an, das mit dem SATA1-Anschluss auf der Systemplatine verbunden ist.
Seite 19: Starten Eines Usb-Gerätes
IDE Drive Interface (IDE-Laufwerkschnittstelle) – Die Einstellungen sind Aus und Auto (Standardeinstellung). Auto schaltet die IDE-Schnittstelle aus, falls dies zur Aufnahme einer in einem Erweiterungssteckplatz installierten Controller-Karte erforderlich ist. Diskette Interface (Diskettenschnittstelle) – Die Einstellungen sind Auto (Standardeinstellung), Read Only (Nur-Lese) und Aus. Auto schaltet den integrierten Diskettenlaufwerk-Controller aus, falls dies zur Aufnahme einer in einem Erweiterungssteckplatz ¡...
Seite 20: Steckbrückeneinstellungen
Das BIOS-Programm erkennt das Gerät und fügt die USB-Flash-Option zum Systemstartmenü hinzu. 3. Im Startmenü die Zahl auswählen, die neben dem USB-Gerät steht. Der Computer startet das USB-Gerät. Diskettenlaufwerk 1. Den integrierten Controller des Diskettenlaufwerks deaktivieren. Dazu das System-Setup-Programm aufrufen, zu den integrierten Geräten gehen und Diskette Interface (Diskettenschnittstelle) auf Off (Aus) setzen. 2. Das USB-Diskettenlaufwerk anschließen, eine startfähige Diskette einlegen und das System neu starten. Steckbrückeneinstellungen VORSICHT: Stellen Sie sicher, dass der Computer ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie die Steckbrückeneinstellungen ändern. Andernfalls könnte der Computer beschädigt werden, oder es können unvorhergesehene Auswirkungen auftreten. VORSICHT: Bevor Sie Komponenten im Inneren des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit am System regelmäßig, um statische Elektrizität abzuleiten, die interne Bauteile beschädigen könnte. ...
Seite 21: Hyper-Threading
drücken wechselt in den wird wird Stand-by-Modus eingeschaltet eingeschaltet oder wird und gestartet ausgeschaltet (je nach Konfiguration Betriebssystems) Netzschalter Computer wird Computer Computer sechs ausgeschaltet wird wird Sekunden ausgeschaltet eingeschaltet lang und gestartet gedrückt halten* *Wird der Netzschalter sechs Sekunden lang HINWEIS: gedrückt, wird der Computer heruntergefahren. Dabei kann es ...
Seite 22: Energieverwaltung
Energieverwaltung Der Computer kann so eingestellt werden, dass er weniger Energie verbraucht, wenn nicht damit gearbeitet wird. Sie steuern den Energieverbrauch über das Betriebssystem des Computers und über bestimmte Optionseinstellungen im System-Setup-Programm. Diese Zeitspannen, in denen sich der Computer im Stromsparmodus befindet, bezeichnet man als "Ruhezustände": Standby (Stand-by-Modus). In diesem Ruhezustand wird die Stromversorgung der meisten Komponenten, einschließlich der Lüfter, gedrosselt oder völlig abgeschaltet. Der Systemspeicher bleibt jedoch aktiviert. Dieser Modus wird unter Windows NT 4.0 nicht unterstützt. HINWEIS: Alle Komponenten, die im Computer installiert sind, müssen diese Funktion unterstützen. Außerdem müssen die entsprechenden Treiber geladen sein, damit der Stand-By-Modus aufgerufen werden kann. Weitere Informationen finden Sie in der Dokumentation des Herstellers zu den einzelnen Komponenten. Hibernate (Ruhezustand).
Seite 23: Austauschen Der Batterie
Zurück zum Inhaltsverzeichnis Batterie Dell™ OptiPlex™ GX270 System Benutzerhandbuch Austauschen der Batterie WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Eine Knopfzellenbatterie speichert die Computerkonfiguration sowie Datum und Uhrzeit. Die Lebensdauer der Batterie beträgt mehrere Jahre. Die Batterie muss ersetzt werden, wenn während der Startroutine eine falsche Uhrzeit bzw. ein falsches Datum zusammen mit einer der folgenden Meldungen angezeigt wird: Time-of-day not set – please run SETUP program (Uhrzeit nicht definiert – SETUP-Programm aufrufen) bzw. Invalid configuration information – please run SETUP program (Ungültige Konfigurationsdaten –...
Seite 24 VORSICHT: Wenn Sie die Batterie mit einem stumpfen Gegenstand aus dem Sockel heben, achten Sie darauf, dass Sie dabei die Systemplatine nicht berühren. Achten Sie darauf, dass der Gegenstand genau zwischen Batterie und Sockel angesetzt wird, bevor Sie versuchen, die Batterie herauszuheben. Andernfalls könnte die Systemplatine durch Abheben des Sockels oder Unterbrechen der Leiterbahnen beschädigt werden. ...
Seite 25: Reinigen Des Computers
Zurück zum Inhaltsverzeichnis Reinigen des Computers Dell™ OptiPlex™ GX270 System Benutzerhandbuch Computer, Tastatur und Bildschirm Maus Diskettenlaufwerk CDs und DVDs Computer, Tastatur und Bildschirm Mit Hilfe eines Staubsaugers mit Bürstenaufsatz vorsichtig den Staub aus den Öffnungen und Vertiefungen des Computers sowie zwischen den Tasten der Tastatur entfernen. VORSICHT: Wischen Sie den Bildschirm nicht mit Seife oder einer alkoholischen Lösung ab. Dies könnte die Entspiegelungsbeschichtung beschädigen. Um den Bildschirm zu reinigen, ein weiches, sauberes Tuch mit Wasser befeuchten. Wenn möglich, ein spezielles Bildschirmreinigungstuch oder eine Lösung verwenden, die für die antistatische Beschichtung des Monitors geeignet ist. Die Tastatur, den Computer und die Kunststoffteile des Bildschirms mit einem weichen Reinigungstuch abwischen, das mit einer Lösung aus drei Teilen Wasser und einem Teil Spülmittel angefeuchtet ist. Das Tuch darf lediglich angefeuchtet werden. Unter keinen Umständen darf die Reinigungslösung in den Computer oder in die Tastatur tropfen. Maus Wenn sich der Mauszeiger auf dem Bildschirm nur ruckartig oder ungewöhnlich bewegt, müssen Sie die Maus reinigen. So reinigen Sie eine Maus (nicht optisch): 1. Den Haltering auf der Unterseite der Maus gegen den Uhrzeigersinn drehen und die Mauskugel herausnehmen.
Seite 27: Schließen Der Computerabdeckung
Zurück zum Inhaltsverzeichnis Schließen der Computerabdeckung Dell™ OptiPlex™ GX270 System Benutzerhandbuch WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. 1. Sicherstellen, dass alle Kabel angeschlossen sind und diese nicht das Schließen der Abdeckung behindern. Die Netzkabel vorsichtig nach vorne ziehen, damit sie nicht unter den Laufwerken eingeklemmt werden. 2. Darauf achten, dass keine Werkzeuge oder andere Teile im Computer zurückbleiben. 3. Die Abdeckung schließen: a. Die Abdeckung nach unten drücken. b. Auf die rechte Seite der Abdeckung drücken, bis sie geschlossen ist. c. Auf die linke Seite der Abdeckung drücken, bis sie geschlossen ist. d. Sicherstellen, dass beide Seiten der Abdeckung richtig geschlossen sind. Falls nicht, Schritt 3 wiederholen.
Seite 28: Ergonomische Haltung Beim Arbeiten Mit Dem Computer
Zurück zum Inhaltsverzeichnis Ergonomische Haltung beim Arbeiten mit dem Computer Dell™ OptiPlex™ GX270 System Benutzerhandbuch WARNUNG: Falsches oder länger andauerndes Arbeiten mit der Tastatur kann gesundheitsschädlich sein. WARNUNG: Die Arbeit am Bildschirm über längere Zeiträume kann zu einer erhöhten Belastung der Augen führen. Um ein angenehmes und effizientes Arbeiten zu gewährleisten, beachten Sie beim Aufstellen und Verwenden Ihrer Computer-Workstation die folgenden ergonomischen Richtlinien: Stellen Sie den Computer so auf, dass Sie direkt vor dem Bildschirm und der Tastatur sitzen. Die Tastatur kann mit Hilfe einer im Handel erhältlichen Tastaturablage individuell aufgestellt werden. Stellen Sie den Monitor in einem Augenabstand von ungefähr 45 bis 60 cm auf. Der Bildschirm sollte sich in Augenhöhe (oder etwas tiefer) befinden, wenn Sie davor sitzen. Passen Sie Schrägstellung des Monitors, Kontrast, Helligkeit und Umgebungslicht (z. B. Decken- und Tischlampen sowie Fenster mit Vorhängen oder Jalousien) so an, dass eventuell auftretende Reflexionen am Bildschirm auf ein Minimum reduziert werden.
Seite 29 2. Human Factors and Ergonomics Society. BSR/HFES 100 Draft standard for trial use: Human Factors Engineering of Computer Workstations. Santa Monica, CA: Human Factors and Ergonomics Society, 2002. 3. International Organization for Standardization (ISO). ISO 9241 Ergonomische Anforderungen für Bürotätigkeiten mit Bildschirmgeräten. Genf, Schweiz: International Organization for Standardization, 1992. Zurück zum Inhaltsverzeichnis ...
Seite 30: Informationsquellen Für Ihren Computer
Wonach suchen Sie? Hier finden Sie das Gesuchte: Ein Diagnoseprogramm für meinen Drivers and Utilities-CD (wird auch als "ResourceCD" bezeichnet) Computer Treiber für meinen Computer Dokumentation und Treiber wurden von Dell vor der Auslieferung bereits auf dem Computer vorinstalliert. Mit Die Dokumentation für meinen Hilfe der CD können Sie Treiber neu installieren, das Programm "Dell Diagnostics" ausführen oder auf die Computer Dokumentation zugreifen. Die Dokumentation für meine Geräte ...
Seite 31 Anleitung zum Arbeiten mit Hilfe- und Supportcenter unter Windows Windows XP Dokumentation zum Computer 1. Auf die Schaltfläche Start und anschließend auf Help and Support (Hilfe und Support) klicken. Dokumentation für Geräte (z. B. 2. Ein Wort oder einen Ausdruck eingeben, das bzw. der Ihr Problem beschreibt, und anschließend auf Modems) das Pfeilsymbol klicken. 3. Auf das Thema klicken, das Ihr Problem beschreibt. 4. Den Anweisungen auf dem Bildschirm folgen. Informationen zum Neuinstallieren des Betriebssystem-CD Betriebssystems...
Seite 32: Weitere Hilfe
Falls das Computergehäuse entfernt werden muss, sind vorher die Netz- und Modemkabel aus den Steckdosen zu ziehen. 1. Die Schritte unter Problemlösung ausführen. 2. Das Dell-Diagnoseprogramm ausführen. 3. Eine Kopie der Diagnose-Checkliste erstellen und ausfüllen. 4. Die umfangreichen Online-Dienste auf der Dell-Support-Website (support.dell.com) zu Rate ziehen, falls es Fragen zur Verfahrensweise bei der Installation und der Fehlerbeseitigung gibt. 5. Wenn das Problem mit den zuvor beschriebenen Schritten nicht gelöst werden konnte, bei Dell telefonisch technische Unterstützung anfordern. HINWEIS: Rufen Sie den technischen Support über ein Telefon neben oder in der Nähe des Computers an, damit ein Techniker Sie bei den erforderlichen ...
Seite 33: Automatisches Auftragsauskunftssystem
Elektronischer Informationsdienst info@dell.com AutoTech-Dienst Der automatische technische Support von Dell – AutoTech – bietet Ihnen aufgezeichnete Antworten auf die Fragen, die Dell-Kunden am häufigsten zu Laptop- und Desktop-Computern stellen. Wenn Sie AutoTech anrufen, können Sie per Telefon mit Tonwahl das Thema auswählen, zu dem Sie Fragen haben. AutoTech steht Ihnen täglich rund um die Uhr zur Verfügung. Sie können diesen Dienst auch über den technischen Support erreichen. Die entsprechende Rufnummer finden Sie unter den Rufnummern für Ihre Region. ...
Seite 34: Probleme Mit Ihrer Bestellung
Sollten sich einmal Probleme mit einer Bestellung ergeben, beispielsweise wegen fehlender oder falsch gelieferter Teile bzw. fehlerhafter Rechnungen, dann wenden Sie sich an den Kundendienst von Dell. Halten Sie bei Ihrem Anruf die Rechnung oder den Lieferschein bereit. Die entsprechende Rufnummer finden Sie unter den Rufnummern für Ihre Region.
Seite 35: So Erreichen Sie Dell
Ermitteln Sie mit Hilfe der Dokumentation zum Betriebssystem den Inhalt der Startdateien Ihres Systems. Drucken Sie diese Dateien aus, wenn ein Drucker angeschlossen ist. Andernfalls notieren Sie den Inhalt der einzelnen Dateien vor dem Anruf bei Dell. Fehlermeldung, Signalton- oder Diagnosecode: Beschreibung des Problems und durchgeführte Maßnahmen zur Fehlerbeseitigung:...
Seite 36 604 633 4955 Cayman-Inseln Support (allgemein) 1-800-805-7541 Chile (Santiago) Vertrieb, Kundenunterstützung und technischer Support gebührenfrei: 1230-020-4823 Nationale Vorwahl: 56 Ortsvorwahl: 2 China (Xiamen) Website des Techn. Supports: support.ap.dell.com/china Technischer Support per E-Mail: cn_support@dell.com Nationale Vorwahl: 86 Technischer Support per Fax 818 1350 Ortsvorwahl: 592 Technischer Support für Privatkunden/Kleinbetriebe gebührenfrei: 800 858 2437 Technischer Support Firmenkunden...
Seite 37 Support (allgemein) gebührenfrei: 999 -119 El Salvador Support (allgemein) 01-899-753-0777 Finnland (Helsinki) Website: support.euro.dell.com E-Mail: fin_support@dell.com Internationale Vorwahl: E-Mail-Support (Server): Nordic_support@dell.com Technischer Support 09 253 313 60 Nationale Vorwahl: 358 Technischer Support per Fax 09 253 313 81 Ortsvorwahl: 9 Relationale Kundenbetreuung 09 253 313 38 Kundenbetreuung Privatkunden/Kleinbetriebe 09 693 791 94...
Seite 38 Privatkunden und Kleinbetriebe per Fax 0870 907 4006 Grenada Support (allgemein) gebührenfrei: 1-866-540-3355 Guatemala Support (allgemein) 1-800-999-0136 Guyana Support (allgemein) gebührenfrei: 1-877-270-4609 Hongkong Website: support.ap.dell.com E-Mail: ap_support@dell.com Internationale Vorwahl: Technischer Support (Dimension™ und Inspiron™) 2969 3189 Technischer Support (OptiPlex™, Latitude™ und Dell Precision™) 2969 3191 Nationale Vorwahl: 852 Technischer Support (PowerApp™ und PowerVault™) 2969 3196 Gold Queue EEC Hotline 2969 3187...
Seite 39 044-556-1469 Gesundheitswesen) Japan – Globales Geschäftssegment 044-556-3469 Einzelanwender 044-556-1760 Zentrale 044-556-4300 Jungferninseln Support (allgemein) gebührenfrei: 1-866-278-6820 (Britische) Kanada (North York, Online-Bestellstatus: www.dell.ca/ostatus Ontario) AutoTech (Automatischer technischer Support) gebührenfrei: 1-800-247-9362 Internationale Vorwahl: TechFax gebührenfrei: 1-800-950-1329 Kundenbetreuung (Privatkunden/Kleinbetriebe) gebührenfrei: 1-800-847-4096 Kundenbetreuung (mittlere/große Betriebe, Behörden) gebührenfrei: 1-800-326-9463 Technischer Support (Privatkunden/Kleinbetriebe) gebührenfrei: 1-800-847-4096 Technischer Support (mittlere/große Betriebe, Behörden)
Seite 40 Kundendienst 001-877-384-8979 oder 001-877-269-3383 Zentrale 50-81-8800 oder 01-800-888-3355 Montserrat Support (allgemein) gebührenfrei: 1-866-278-6822 Neuseeland E-Mail (Neuseeland): nz_tech_support@dell.com E-Mail (Australien): au_tech_support@dell.com Internationale Vorwahl: Privatkunden und Kleinbetriebe 0800 446 255 Behörden und Unternehmen 0800 444 617 Nationale Vorwahl: 64 Vertrieb 0800 441 567 Fax 0800 441 566 Nicaragua Support (allgemein) 001-800-220-1006 Niederländische ...
Seite 41 Polen (Warschau) Website: support.euro.dell.com E-Mail: pl_support@dell.com Internationale Vorwahl: Kundendienst – Telefon 57 95 700 Kundenbetreuung 57 95 999 Nationale Vorwahl: 48 Vertrieb 57 95 999 Ortsvorwahl: 22 Kundendienst – Fax 57 95 806 Empfang – Fax 57 95 998 Zentrale 57 95 999 Portugal Website: support.euro.dell.com E-Mail: support.euro.dell.com/pt/en/emaildell/ ...
Seite 42 Finanzierungsdienste (Dell Premium Accounts [DPA]) gebührenfrei: 1-800-283-2210 Geschäftlich Kundendienst und technische Unterstützung gebührenfrei: 1-800-822-8965 Mitarbeiterprogramm (EPP) Kunden gebührenfrei: 1-800-695-8133 Technischer Support - Projektoren gebührenfrei: 1-877-459-7298 Öffentliche Einrichtungen (Behörden, Bildungs- und Gesundheitswesen) Kundendienst und technische Unterstützung gebührenfrei: 1-800-456-3355 Mitarbeiterprogramm (EPP) Kunden gebührenfrei: 1-800-234-1490 Dell-Vertrieb gebührenfrei: 1-800-289-3355 oder gebührenfrei: 1-800-879-3355 Dell Outlet-Verkauf (von Dell erneuerte Computer) gebührenfrei: 1-888-798-7561 Vertrieb von Software und Peripheriegeräten gebührenfrei: 1-800-671-3355 Zurück zum Inhaltsverzeichnis ...
Seite 43 Zurück zum Inhaltsverzeichnis Glossar Dell™ OptiPlex™ GX270 System Benutzerhandbuch A B C D E F G H I K L M N O P R S T U V W X Z Die Begriffe in diesem Glossar dienen lediglich der Information. Die hier beschriebenen Funktionen müssen nicht unbedingt Bestandteil Ihres Computers sein. – Wechselstrom – Die Elektrizität, die den Computer mit Strom versorgt, wenn Sie das Netzkabel an eine Steckdose anschließen. ACPI – Advanced Configuration and Power Interface (Erweiterte Konfigurations- und Stromverwaltungsschnittstelle) – Eine Energieverwaltungsspezifikation, ®...
Seite 44 abgespielt werden können. CD-R – CD Recordable (Beschreibbare CD) – Die beschreibbare Version einer CD. Auf eine CD-R können Daten nur einmal geschrieben werden. Sind die Daten einmal auf die CD-R geschrieben, können diese nicht mehr gelöscht oder überschrieben werden. CD-RW – CD Rewritable (Überschreibbare CD) – Eine überschreibbare CD. CD-RWs können beschrieben werden. Die Daten können anschließend wieder gelöscht oder überschrieben werden. CD-RW-/DVD-Laufwerk – Ein Laufwerk, das manchmal auch als Kombinationslaufwerk bezeichnet wird und CDs sowie DVDs lesen und auf CD-RWs (überschreibbare CDs) sowie CD-R-Discs (beschreibbare CDs) schreiben kann.
Seite 45 – Ein Steckplatz auf der Systemplatine des Computers, in den Erweiterungskarten installiert und mit dem Systembus verbunden werden. – Elektrostatische Entladung – Eine schnelle Entladung der statischen Elektrizität. ESE kann integrierte Schaltungen in Computern und Datenkommunikationsgeräten beschädigen. Expressdienst-Codenummer – Ein numerischer Code auf einem Etikett auf Ihrem Dell™-Computer. Verwenden Sie die Expressdienst-Codenummer, wenn Sie sich in Supportfragen an Dell wenden. Der Expressdienst von Dell steht unter Umständen nicht in allen Ländern zur Verfügung. Fahrenheit – Ein Temperaturmaßsystem, bei dem der Gefrierpunkt von Wasser als 32 °F und der Siedepunkt von Wasser als 212 °F definiert ist. – Federal Communications Commission (US-Bundesbehörde für das Kommunikationswesen) – Eine US-Behörde, die kommunikationsbezogene Richtlinien ...
Seite 46 HTML – Hypertext Markup Language – Eine Gruppe von Codes, die in eine Internet-Webseite eingefügt wird, damit diese in einem Internet-Browser angezeigt werden kann. HTTP – Hypertext Transfer Protocol – Ein Protokoll zum Austausch von Dateien zwischen Computern, die mit dem Internet verbunden sind. – Hertz – Eine Frequenz, die einem Zyklus pro Sekunde entspricht. Computer und elektronische Geräte werden in der Regel in Kilohertz (kHz), Megahertz (MHz), Gigahertz (GHz) oder Terahertz (THz) gemessen.
Seite 47 Mikroprozessor – Ein Computerchip, der Programmanweisungen interpretiert und ausführt. Manchmal wird der Mikroprozessor auch als Prozessor oder als CPU (Central Processing Unit [Zentrale Verarbeitungseinheit]) bezeichnet. Modem – Ein Gerät, über das der Computer mit Hilfe von analogen Telefonleitungen mit anderen Computern Daten austauschen kann. Es gibt drei Arten von Modems: externe, interne und PC-Kartenmodems. Mit Hilfe des Modems können Sie eine Verbindung zum Internet herstellen und E-Mails verschicken. Modulschacht – Ein Schacht, der Geräte wie optische Laufwerke, ein zweiter Akku oder ein Dell TravelLite™-Modul unterstützt. Monitor – Ein Gerät mit hoher Auflösung, ähnlich einem Fernsehgerät, das die Ausgabe vom Computer anzeigt. – Millisekunde – Eine Zeiteinheit, die einer Tausendstelsekunde entspricht. Zugriffszeiten von Speichergeräten werden in der Regel in Millisekunden gemessen. Netzwerkadapter – Ein Chip mit Netzwerkfähigkeiten. Ein Netzwerkadapter kann auf der Systemplatine eines Computers installiert sein oder in Form einer P C-Karte vorliegen. Ein Netzwerkadapter wird auch als Netzwerkschnittstellen-Controller (NSC) bezeichnet.
Seite 48 – Ein E/A-Anschluss, über den ein Gerät, z. B. ein Handheld-Computer oder eine digitale Kamera, an den Computer angeschlossen werden kann. Service-Kennnummer – Wenn Sie die Dell-Support-Website unter support.dell.com aufrufen oder sich telefonisch mit dem technischen Kundendienst von Dell in Verbindung setzen, dient das Strichcode-Etikett zur Identifikation Ihres Computers. Setup-Programm –...
Seite 49 Festplattenspeicher gelesen werden. Computer, die diese Technik einsetzen, ermöglichen es dem Anwender in der Regel, die Größe einer Dateneinheit oder die Stripe-Größe auszuwählen. SVGA – Super Video Graphics Array – Ein Videostandard für Grafikkarten und Controller. SVGA arbeitet mit einer Auflösung von 800 x 600 oder 1024 x 768. Die Auflösung und die Anzahl der von einem Programm wiedergegebenen Farben hängen von der Leistung des Monitors, des Grafik-Controllers und der dazugehörigen Treiber sowie von der Größe des installierten Grafikspeichers ab. S-Video-Fernsehausgang – Ein Anschluss, über den ein Fernsehgerät oder ein digitales Audiogerät mit dem Computer verbunden werden kann. SXGA – Super-Extended Graphics Array – Ein Grafikstandard für Grafikkarten und -Controller, der Auflösungen bis zu 1280 x 1024 unterstützt. SXGA+ – Super-Extended Graphics Array Plus – Ein Grafikstandard für Grafikkarten und -Controller, der Auflösungen bis zu 1400 x 1050 unterstützt. Systembereich – Siehe Infobereich. Systemplatine – Die Hauptleiterplatte im Computer. Sie wird auch als Hauptplatine bezeichnet. System-Setup-Programm –...
Seite 50 Computers im Laufwerk bleibt und dieser anschließend wieder hochgefahren wird, wird der Computer beim Lesen der Startsektoren der Diskette infiziert. Falls der Computer infiziert ist, kann der Bootvirus so lange auf alle Disketten übertragen werden, die in diesem Computer gelesen oder beschrieben werden, bis er entfernt wird. – Watt – Die Maßeinheit für elektrische Leistung. Ein Watt entspricht einer Stromstärke von einem Ampere bei einer Spannung von einem Volt. Wärmeableitblech – Eine Metallplatte auf einigen Mikroprozessoren, die zur Wärmeableitung dient. – Wattstunden – Eine Maßeinheit, die üblicherweise für die Angabe der Akkukapazität verwendet wird. Ein Akku mit 66 Wattstunden kann beispielsweise eine Stunde lang 66 Watt bzw. zwei Stunden lang 33 Watt liefern. – Extended Graphics Array – Ein Grafikstandard für Grafikkarten und -Controller, der Auflösungen bis zu 1024 x 768 unterstützt. – Zero Insertion Force (Einbau ohne Kraftaufwand) – Ein Sockeltyp oder Anschluss, mit dem ein Computerchip ohne Kraftaufwand installiert oder entfernt werden kann.
Seite 51: Richtlinien Für Die Speicherinstallation
Installieren von Speicher in den Small Desktop- und Small Minitower-Computern A identisches Speichermodulpaar in den Anschlüssen DIMM_1 und DIMM_2 (weiße Sicherungsklammern) B identisches Speichermodulpaar in den Anschlüssen DIMM_3 und DIMM_4 (schwarze Sicherungsklammern) HINWEIS: Der Small FormFactor-Computer besitzt zwei Speichermodulanschlüsse: DIMM_1 (Kanal A) und DIMM_2 (Kanal B). HINWEIS: Ein von Dell erworbener Speicher ist in die Garantie eingeschlossen.
Seite 52: Speicheradressierung Mit Vier-Gb-Konfigurationen
VORSICHT: Wenn Sie während einer Speicheraktualisierung Original-Speichermodule aus dem Computer entfernen, bewahren Sie diese getrennt von eventuellen neuen Modulen auf, selbst wenn Sie diese von Dell bezogen haben. Sie sollten möglichst kein Original-Speichermodul mit einem neuen Speichermodul kombinieren. Andernfalls könnten Probleme beim Starten des Computers auftreten. Speicheradressierung mit Vier-GB-Konfigurationen ® ® Der Computer unterstützt bei Verwendung von vier DIMMs mit 1 GB max. 4 GB Speicher. Aktuelle Betriebssysteme, beispielsweise Microsoft Windows 2000 und Windows XP, können höchstens 4 GB Adressplatz nutzen. Dem Betriebssystem steht jedoch ein Speicher von noch etwas weniger als 4 GB zur Verfügung. Bestimmte Komponenten im Computer erfordern Adressplatz im Bereich von 4 GB. Der für diese Komponenten reservierte Adressplatz kann nicht vom Computerspeicher genutzt werden. Die folgenden Komponenten benötigen Speicheradressplatz: System-ROM APIC(s) Integrierte PCI-Geräte, beispielsweise Netzwerkanschlüsse PCI- und AGP-Karten Die im System-Setup-Programm angegebene AGP-Speicherfenstergröße Beim Startvorgang identifiziert das BIOS die Komponenten, die Adressplatz benötigen. Das BIOS berechnet dynamisch, wie viel reservierter Adressplatz ...
Seite 53 1 Dem Mikroprozessor am nächsten liegender Anschluss 2 Sicherungsklammern (2) 3 Anschluss 8. Die Aussparung an der Modulunterseite am Vorsprung im Anschluss ausrichten. Kerben (2) Speichermodul Aussparung Vorsprung VORSICHT: Um Schäden am Speichermodul zu vermeiden, setzen Sie das Modul gerade ein und drücken es gleichmäßig an beiden Seiten in den Anschluss. 9. Das Modul in den Anschluss einschieben, bis es einrastet. Wenn das Modul richtig eingesetzt wurde, rasten die Sicherungsklammern in den Kerben an beiden Modulenden ein.
Seite 54: Ausbauen Von Speicher
Strike the F1 key to continue, F2 to run the setup utility. (Die Größe des Systemspeichers wurde geändert. F1 drücken, um fortzufahren; F2 drücken, um das System-Setup-Programm aufzurufen.) 15. <F2> drücken, um das System-Setup-Programm aufzurufen, und den Wert für System Memory (Systemspeicher) prüfen. Der Computer sollte den Wert für Systemspeicher bereits auf die neue Speicherkapazität, Geschwindigkeit und den Modus (Single oder Dual) geändert haben. Prüfen, ob der Wert stimmt. Ist dieser korrekt, mit Schritt 17 fortfahren. 16. Ist die angegebene Speichergröße nicht korrekt, den Computer und die Geräte ausschalten und vom Stromnetz trennen. Die Computerabdeckung öffnen und die installierten Speichermodule prüfen, um sicherzustellen, dass sie richtig in die Sockel eingesetzt wurden. Dann die Schritte 10, wiederholen. 17. Wird unter Systemspeicher der korrekte Wert angezeigt, <Esc> drücken, um das System-Setup-Programm zu verlassen. 18. Das Programm "Dell Diagnostics" ausführen, um festzustellen, ob die Speichermodule einwandfrei arbeiten. Ausbauen von Speicher WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse.
Seite 55: Betriebsbestimmungen
Die Empfangsantenne neu ausrichten. Die Position des Computers gegenüber dem Empfänger ändern. Den Abstand zwischen Computer und Empfänger vergrößern. Den Computer an eine andere Steckdose anschließen, so dass Computer und Empfänger über verschiedene Stromkreise versorgt werden. Wenden Sie sich gegebenenfalls an einen Mitarbeiter des technischen Supports von Dell oder an einen erfahrenen Radio- und Fernsehtechniker. Dell™-Computersysteme werden für die elektromagnetische Umgebung, in der sie eingesetzt werden sollen, konzipiert, getestet und klassifiziert. Diese elektromagnetischen Klassifikationen beziehen sich im Allgemeinen auf die nachstehenden abgestimmten Definitionen: Klasse A ist für gewerbliche und industrielle Umgebungen vorgesehen. Klasse B ist für Wohnbereiche vorgesehen.
Seite 56 ® ENERGY STAR -Anforderungen in der Konfiguration. Jede Änderung an dieser Konfiguration (wie die Installation zusätzlicher Erweiterungskarten oder ® Laufwerke) kann den Energieverbrauch des Computers über die Grenzwerte hinaus erhöhen, die im EPA ENERGY STAR -Programm festgelegt sind. ® ENERGY STAR -Zeichen ® Das EPA ENERGY STAR -Programm wurde gemeinsam von EPA und Computerherstellern ins Leben gerufen, um Energie sparende Computerprodukte zu ® fördern und so die Luftverschmutzung zu verringern. EPA geht davon aus, dass der Einsatz von ENERGY STAR -Computerprodukten für Computerbenutzer eine Einsparung an Stromkosten von insgesamt bis zu zwei Milliarden Dollar jährlich bedeuten kann. Durch diese Einsparungen im Stromverbrauch können auch die Kohlendioxidemissionen verringert werden. Dieses Gas ist eine Hauptursache für den Treibhauseffekt. Außerdem wird auch der Ausstoß von Schwefeldioxid und Stickoxiden, die sauren Regen verursachen, reduziert. Auch Sie können zu Einsparungen im Stromverbrauch und zur Verringerung der Umweltbelastung beitragen, indem Sie Ihren Computer ausschalten, wenn Sie ...
Seite 57: Sicherheit Allgemein
Zurück zum Inhaltsverzeichnis WARNUNG: Sicherheitshinweise Dell™ OptiPlex™ GX270 System Benutzerhandbuch Die folgenden Sicherheitshinweise schützen den Computer sowie die Arbeitsumgebung vor möglichen Schäden und dienen der persönlichen Sicherheit des Benutzers. SICHERHEIT: Allgemein Wartungsarbeiten dürfen nur von entsprechend geschulten Servicetechnikern vorgenommen werden. Beachten Sie alle Installationsanweisungen stets genau. Um Stromschläge zu vermeiden, schließen Sie Computer und Peripheriegeräte an geerdete Steckdosen an. Die Kabel sind mit Schukosteckern ausgestattet, um eine einwandfreie Erdung zu gewährleisten. Verwenden Sie keine Adapterstecker, und entfernen Sie den Massekontakt eines Kabels nicht. Wenn Sie ein Verlängerungskabel benötigen, verwenden Sie ein dreiadriges Kabel mit ordnungsgemäß geerdeten Steckern. Verwenden Sie den Computer nicht bei einem Gewitter, um das Risiko eines Stromschlages zu vermeiden. Um das Risiko eines Stromschlages zu vermeiden, sollten Sie bei einem Gewitter weder Kabel anschließen oder abziehen noch eine Wartung oder Neukonfiguration des Gerätes vornehmen. Wenn Ihr Computer mit einem Modem ausgestattet ist, sollte das für das Modem verwendete Kabel mindestens einen AWG-Wert (American Wire Gauge [Amerikanisches Eichmaß für Kabel]) von 26 sowie einen FCC-konformen, modularen RJ-11-Stecker aufweisen.
Seite 58: Sicherheit: Schutz Vor Elektrostatischen Entladungen
SICHERHEIT: Bei der Arbeit an Komponenten im Inneren des Computers Vor dem Öffnen des Systemgehäuses führen Sie die folgenden Schritte in der angegebenen Reihenfolge aus. WARNUNG: Führen Sie nur Wartungsarbeiten aus, die in der Dell™-Onlinedokumentation oder einer anderen Dokumentation von Dell beschrieben werden. Halten Sie sich stets strikt an die Installationsanweisungen und die Wartungsanleitungen. VORSICHT: Warten Sie nach dem Ausschalten des Computers fünf Sekunden, bevor Sie eine Komponente von der Systemplatine entfernen oder ein Gerät vom Computer trennen, um eine mögliche Beschädigung der Systemplatine zu vermeiden. 1. Den Computer über das Menü des Betriebssystems ordnungsgemäß herunterfahren. ...
Seite 59 SICHERHEIT: Ergonomische Haltung beim Arbeiten mit dem Computer WARNUNG: Falsches oder länger andauerndes Arbeiten mit der Tastatur kann gesundheitsschädlich sein. WARNUNG: Die Arbeit am Bildschirm über längere Zeiträume kann zu einer erhöhten Belastung der Augen führen. Um ein angenehmes und effizientes Arbeiten zu gewährleisten, beachten Sie beim Aufstellen und Verwenden Ihres Computers die ergonomischen Richtlinien unter Ergonomische Haltung beim Arbeiten mit dem Computer. SICHERHEIT: Entsorgen von Batterien In Ihrem Computer wird eine Lithium-Knopfzellenbatterie verwendet. Die Lithium-Knopfzellenbatterie hat eine lange Lebensdauer und muss voraussichtlich nie ausgewechselt werden.
Seite 60: Wissenswertes Über Den Computer
Zurück zum Inhaltsverzeichnis Wissenswertes über den Computer Dell™ OptiPlex™ GX270 System Benutzerhandbuch Vorderseite Rückseite Interne Komponenten Komponenten der Systemplatine Anbringen und Entfernen des Gehäusestandrahmens Vorderseite 1 Frontabdeckung Öffnen Sie die Abdeckung, um an die frontseitigen Anschlüsse zu gelangen. 2 Kopfhöreranschluss Am Kopfhöreranschluss können Kopfhörer sowie die meisten im Handel erhältlichen Lautsprecher angeschlossen werden. 3 USB 2.0-Anschlüsse Schließen Sie Geräte, die Sie nur gelegentlich nutzen, beispielsweise einen Joystick oder eine Kamera, oder startfähige USB-Geräte an den ...
Seite 61 laufwerkanzeige leuchtet, wenn der Computer auf das Festplattenlaufwerk zugreift. Sie leuchtet eventuell auch, wenn gerade auf ein Gerät wie einen CD- Player zugegriffen wird. 8 Netzschalter Drücken Sie den Netzschalter, um den Computer zu starten. VORSICHT: Um Datenverlust zu vermeiden, drücken Sie zum Ausschalten des Computers den Netzschalter nicht sechs Sekunden oder länger. Fahren Sie ...
Seite 62 3 Spannungswahlschalter Der Computer ist entweder mit (nicht bei allen einem Netzteil für automatische Computern verfügbar) Erkennung der Betriebsspannung oder mit einem Spannungswahlschalter für manuelle Auswahl der Betriebsspannung ausgestattet. Computer mit einem derartigen Netzteil verfügen über keinen Spannungswahlschalter auf der Rückseite und erkennen die richtige Betriebsspannung automatisch. Um zu vermeiden, dass der Computer durch eine falsche Einstellung des Spannungswahlschalters...
Seite 63 Verbindungs- Grün – Es besteht eine integritätsanzeige gute Verbindung zwischen einem 10-Mbit/s-Netzwerk und dem Computer. Orange – Es besteht eine gute Verbindung zwischen einem 100-Mbit/s-Netzwerk und dem Computer. Gelb – Es besteht eine gute Verbindung zwischen einem 1-Gbit/s- (oder 1000-Mbit/s- )Netzwerk und dem Computer.
Seite 64: Interne Komponenten
USB-Geräte sollten Sie die rückseitigen USB-Anschlüsse verwenden. 10 Tastaturanschluss Eine Standardtastatur wird in den Tastaturanschluss eingesteckt. Eine USB-Tastatur wird in den USB-Anschluss eingesteckt. 11 Diagnoseanzeigen Die Diagnoseanzeigen erleichtern die Fehlersuche bei Computerproblemen. Weitere Informationen finden Sie unter Diagnoseanzeigen. 12 Bildschirmanschluss Das Kabel Ihres VGA-kompatiblen Bildschirms wird in den blauen Bildschirmanschluss eingesteckt.
Seite 65: Komponenten Der Systemplatine
2 Schalter für die Wärmeableitblech und Gehäuseeingriffswarnung Lüfterbaugruppe 3 Interner Lautsprecher Systemplatine 4 Netzteil Diskettenlaufwerk 5 Kartenträger 10 CD-/DVD-Laufwerk Kabelfarben Gerät Farbe Festplattenlaufwerk Blaue Auszugslasche Diskettenlaufwerk Schwarze Auszugslasche CD-/DVD-Laufwerk Orange Auszugslasche Serielles ATA-Laufwerk Blaues Kabel Komponenten der Systemplatine Diskettenlaufwerkanschluss 11 Audiokabelanschluss für ...
Seite 66: Anbringen Und Entfernen Des Gehäusestandrahmens
Stand-by-Stromanzeige 18 Netzanschluss (POWER) (AUX_PWR) AGP-Kartenanschluss (AGP) 19 Steckbrücke für Echtzeituhr-Reset (RTCRST) 10 PCI- 20 Passwortsteckbrücke Steckplatzplatinenanschluss (PSWD) (PCI2) Anbringen und Entfernen des Gehäusestandrahmens Der Computer kann senkrecht oder waagrecht verwendet werden. Um den Computer senkrecht verwenden zu können, müssen Sie den Gehäusestandrahmen anbringen: 1. Den Computer auf die rechte Seite legen, damit sich die Laufwerkschächte an der Unterseite befinden. 2. Den Rahmen auf die zuvor linke Seite des Computers setzen. a.
Seite 67 Zurück zum Inhaltsverzeichnis ...
Seite 68: Agp- Und Dvi-Adapterkarten
Dell™ OptiPlex™ GX270 System Benutzerhandbuch WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Der Dell™-Computer ist mit einem Anschluss für eine AGP- oder DVI-Adapterkarte ausgestattet. HINWEIS: Die DVI-Adapterkarte verwendet die integrierte Computergrafik. Um den Adapter über das Betriebssystem zu steuern, klicken Sie auf die Schaltfläche Start, auf Control Panel (Systemsteuerung) und dann auf das Symbol für den Treiber. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. ...
Seite 69: Installieren Einer Agp-/Dvi-Adapterkarte
3. Die Karte nach oben aus der Kartenklammer herausziehen. 1 Kerbe 4 Kartenklammer 2 Hebel 5 AGP-Anschluss 3 Klinke 6 PCI-Anschluss Installieren einer AGP-/DVI-Adapterkarte 1. Zum Einbauen der Karte den Kartenhebel in Richtung PCI-Anschluss drücken. Dann die Karte vorsichtig in den AGP-Anschluss drücken, bis sie mit einem Klicken einrastet. 2. Den Kartenhebel loslassen. Dabei darauf achten, dass die Klinke richtig in die Kerbe an der Kartenvorderkante eingepasst ist. 3.
Seite 70: Pci-Karten Und Serielle Anschlussadapter
WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Der Dell™-Computer liefert Steckplätze für bis zu zwei 32-Bit-PCI-Karten mit 33 MHz oder eine PCI-Karte und einen seriellen Anschlussadapter. Weitere Informationen finden Sie unter Technische Daten. PCI-Karten HINWEIS: Der Dell-Computer weist nur PCI-Steckplätze auf. ISA-Karten werden nicht unterstützt. Führen Sie beim Ein- oder Ausbauen einer Karte die im folgenden Abschnitt beschriebenen Schritte aus. Wenn Sie eine Karte nur aus-, aber nicht wieder einbauen möchten, lesen Sie weiter unter Entfernen einer...
Seite 71 1 Kartenträger 2 Griff 2. Wenn Sie eine neue Karte installieren, das Abdeckblech entfernen, um die Öffnung des Kartensteckplatzes freizulegen. Wenn Sie eine Karte austauschen, die bereits im Computer installiert ist, die Karte ausbauen. Gegebenenfalls alle Kabel trennen, die an der Karte angeschlossen sind. Die Karte an den oberen Kanten fassen und aus dem Anschluss heben. 3.
Seite 72: Entfernen Einer Pci-Karte
b. Sicherstellen, dass die Steckplatzplatine fest im Anschluss auf der Systemplatine sitzt. 1 Kartenträger 2 Klammern (2) 3 Schlitze (2) 7. Die in Schritt 1 entfernten Kabel wieder anschließen. 8. Die entsprechenden Kabel an die Karte anschließen. Die Kabelverbindungen werden in der mitgelieferten Dokumentation zur Karte beschrieben. VORSICHT: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. In diesem Fall könnte es passieren, dass sich die ...
Seite 73: Serielle Anschlussadapter
2. Den Hebel an der Halterung drücken und die Halterung anheben. 3. Falls erforderlich, alle Kabelverbindungen zur Karte lösen. 4. Die Karte an den oberen Ecken fassen und aus dem Steckplatz ziehen. 5. Wenn die Karte dauerhaft entfernt werden soll, ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, an Dell wenden. HINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert. 6. Die Halterung nach unten drücken, bis sie ordnungsgemäß einrastet. ...
Seite 74: Entfernen Eines Seriellen Anschlussadapters
3 Kartenhalterung 9. Das Abdeckblech entfernen. 10. Die Halterung der Adapterkarte nach unten über die Steckplatzöffnung schieben und die Halterung herunterklappen, um die Kartenhalterung zu sichern. 11. Das Kabel des seriellen Adapters unter dem Kartenträger vorbeiführen und am Anschluss auf der Systemplatine (mit der Bezeichnung SER2) befestigen. 1 Anschluss für serielle Karte auf der Systemplatine (SER2) 2 Kabel des seriellen Adapters 3 Kartenträger VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 12. Die Computerabdeckung wieder schließen und den Computer sowie die zugehörigen Geräte an die Stromversorgung anschließen und einschalten. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart von der Gehäuseeingriffswarnung (falls diese aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen.
Seite 75 Den Kartenträger entfernen (siehe Installieren einer PCI-Karte). Den Hebel an der Halterung drücken und die Halterung anheben (siehe Schritt 8 im vorherigen Vorgang). 10. Die Halterung der Adapterkarte anheben und entfernen. 11. Wenn der Adapter dauerhaft entfernt werden soll, ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, an Dell wenden. HINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert. 12. Die Halterung nach unten drücken, bis sie ordnungsgemäß einrastet. ...
Seite 76: Öffnen Der Computerabdeckung
Zurück zum Inhaltsverzeichnis Öffnen der Computerabdeckung Dell™ OptiPlex™ GX270 System Benutzerhandbuch WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. 5. Gegebenenfalls den Standrahmen entfernen. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. ...
Seite 77: Allgemeine Richtlinien Zur Installation
Zurück zum Inhaltsverzeichnis Laufwerke Dell™ OptiPlex™ GX270 System Benutzerhandbuch Laufwerke Festplattenlaufwerk Frontblendeneinsätze Diskettenlaufwerk CD-/DVD-Laufwerk Kabelführung Laufwerke Der Computer unterstützt Folgendes: ein Festplattenlaufwerk (IDE oder serielles ATA) ein Diskettenlaufwerk oder ein optionales Zip-Laufwerk ein optionales CD- oder DVD-Laufwerk 1 CD-/DVD-Laufwerk 2 Diskettenlaufwerk 3 Festplattenlaufwerk Allgemeine Richtlinien zur Installation ...
Seite 78: Laufwerkschnittstellenanschlüsse
Beim Installieren eines Laufwerks schließen Sie zwei Kabel – ein Gleichstromkabel und ein Datenkabel – an der Rückseite des Laufwerks und an der Systemplatine an. Einige Laufwerke sind außerdem mit einem Audioanschluss ausgestattet. Schließen Sie ein Ende des Audiokabels an den Laufwerkanschluss und das andere an die Systemplatine an. Laufwerkschnittstellenanschlüsse IDE-Laufwerkanschluss Serieller ATA-Anschluss HINWEIS: Über dem seriellen ATA-Anschluss kann eine Abdeckung oder ein Schutzblech angebracht sein. HINWEIS: Der serielle ATA-Anschluss kann gerade oder abgewinkelt sein. ...
Seite 79: Adressierung Von Ide-Laufwerken
Adressierung von IDE-Laufwerken Wenn Sie zwei IDE-Laufwerke an ein einzelnes IDE-Schnittstellenkabel anschließen und für die Einstellung "Cable Select" (Kabelwahl) konfigurieren, ist das Gerät am letzten Anschluss des Schnittstellenkabels das Master- oder Startgerät (Laufwerk 0), das Gerät am mittleren Anschluss des Schnittstellenkabels ist das Slave-Gerät (Laufwerk 1). Weitere Informationen zum Konfigurieren von Geräten für die Kabelwahleinstellung finden Sie in der Dokumentation des Laufwerks im Aufrüstsatz. Der Computer unterstützt bis zu zwei IDE-Geräte. Festplattenlaufwerke schließen Sie an den Anschluss mit der Bezeichnung "IDE1" an, CD-/DVD-Laufwerke an den Anschluss mit der Bezeichnung "IDE2". Die meisten IDE-Schnittstellenanschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden. Diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der einen Seite und eine Nut oder ein gefülltes Stiftloch auf der anderen Seite sein. Kodierte Anschlüsse sorgen dafür, dass die Kabelader "Stift 1" (durch einen farbigen Streifen entlang einer Kabelkante gekennzeichnet) zum Anschlussende "Stift 1" führt. Das Anschlussende "Stift 1" auf einer Platine oder Karte wird in der Regel durch den Aufdruck "1" direkt auf der Platine oder Karte gekennzeichnet. ...
Seite 80: Entfernen Eines Festplattenlaufwerks
1 Festplattenlaufwerkkabel 2 Netzkabel 2. Die Klammern auf beiden Seiten des Laufwerks nach innen drücken und das Laufwerk nach oben herausziehen. 1 Klammern (2) 2 Festplattenlaufwerk Installieren eines Festplattenlaufwerks VORSICHT: Wenn Sie ein serielles ATA-Festplattenlaufwerk installieren, sollten Sie die von Dell gelieferten Daten- und Netzkabel verwenden. 1. Anhand der Dokumentation überprüfen, ob das Laufwerk für den Computer konfiguriert ist. VORSICHT: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. ...
Seite 81 2. Das neue Festplattenlaufwerk auspacken und für die Installation vorbereiten. 3. Falls am neuen Laufwerk keine Halteschienen angebracht sind, die Schienen vom alten Laufwerk entfernen. Dazu die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Die Halteschienen am neuen Laufwerk anbringen. Dabei die Bohrungen des Laufwerks an den Bohrungen der Halteschienen ausrichten und dann alle vier Schrauben einsetzen und festziehen (zwei Schrauben pro Schiene). ...
Seite 82: Frontblendeneinsätze
13. Das System-Setup-Programm beenden und den Computer neu starten. 14. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems. 15. Die Festplatte mit dem Programm "Dell Diagnostics" testen. 16. Das Betriebssystem auf der Festplatte installieren. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.
Seite 83: Entfernen Eines Diskettenlaufwerks
2. Auf die Einsätze drücken, bis sie sich von der Frontabdeckung lösen. Diskettenlaufwerk WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. 5. Gegebenenfalls den Standrahmen entfernen.
Seite 84: Installieren Eines Diskettenlaufwerks
1 Netzkabel 2 Diskettenlaufwerkkabel 3 Diskettenlaufwerkanschluss (DSKT) 4. Die beiden Klammern seitlich am Laufwerk nach innen drücken. Dann das Laufwerk nach oben aus dem Diskettenlaufwerkschacht herausziehen. Installieren eines Diskettenlaufwerks 1. Falls am neuen Laufwerk keine Halteschienen angebracht sind, die Schienen vom alten Laufwerk entfernen. Dazu die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Die Halteschienen am neuen Laufwerk anbringen. Dabei die Bohrungen des Laufwerks an den Bohrungen der Halteschienen ausrichten und dann alle vier Schrauben einsetzen und festziehen (zwei Schrauben pro Schiene). ...
Seite 85 Option Diskette Drive A (Diskettenlaufwerk A) aktualisieren, um die Größe und Kapazität des neuen Diskettenlaufwerks zu übernehmen. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart von der Gehäuseeingriffswarnung (falls diese aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm "Dell Diagnostics" ausführen. CD-/DVD-Laufwerk...
Seite 86: Entfernen Eines Cd-/Dvd-Laufwerks
WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. 5. Gegebenenfalls den Standrahmen entfernen. 6. Wenn Sie ein neues CD-/DVD-Laufwerk einbauen, statt ein Laufwerk zu ersetzen, die Frontblendeneinsätze entfernen. ...
Seite 87: Installieren Eines Cd-/Dvd-Laufwerks
Installieren eines CD-/DVD-Laufwerks 1. Das neue Laufwerk auspacken und für die Installation vorbereiten. Anhand der mit dem Laufwerk gelieferten Dokumentation überprüfen, ob das Laufwerk für den Computer konfiguriert ist. Wenn Sie ein IDE-Laufwerk einbauen, das Laufwerk für die Einstellung "Cable Select" (Kabelwahl) konfigurieren. 2. Falls am neuen Laufwerk keine Halteschienen angebracht sind, die Schienen vom alten Laufwerk entfernen. Dazu die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Die Halterung am neuen Laufwerk anbringen. Dabei die Bohrungen des Laufwerks an den Bohrungen an den Halteschienen ausrichten und dann alle vier Schrauben einsetzen und festziehen (zwei Schrauben pro Schiene). ...
Seite 88 Auto setzen. Weitere Informationen finden Sie unter Laufwerkkonfiguration. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart von der Gehäuseeingriffswarnung (falls diese aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm "Dell Diagnostics" ausführen. Kabelführung ...
Seite 89 1 Audiokabel für das CD-/DVD-Laufwerk 6 Netzkabel für das Festplattenlaufwerk (das Kabel mit den Klammern auf der Innenseite der Abdeckung verlegen und sichern) 2 Datenkabel für das CD-/DVD-Laufwerk 7 Eingangs-/Ausgangsdatenkabel auf der Vorderseite 3 Datenkabel für das Diskettenlaufwerk 8 Eingangs-/Ausgangsaudiokabel auf der Vorderseite 4 Bedienfeldkabel 9 Datenkabel für das IDE-Laufwerk (wenn ein IDE-Festplattenlaufwerk installiert ist) 5 Datenkabel für das serielle ATA-Laufwerk (wenn ein serielles ATA- ...
Seite 90: Ausbauen Des Mikroprozessors
Zurück zum Inhaltsverzeichnis Mikroprozessor Dell™ OptiPlex™ GX270 System Benutzerhandbuch Ausbauen des Mikroprozessors WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. 5. Gegebenenfalls den Standrahmen...
Seite 91: Installieren Des Mikroprozessors
3 Halterungslasche 6 Schraube 10. Die beiden Schrauben am Lüfter lösen, um den Lüfter vom Wärmeableitblech zu entfernen. VORSICHT: Werfen Sie den Lüfter nicht weg. Sie benötigen ihn später wieder. Wenn Sie einen Mikroprozessor-Aufrüstsatz von Dell einbauen, entsorgen Sie das Original-Wärmeableitblech. Wenn Sie keinen Mikroprozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Mikroprozessors das Original-Wärmeableitblech. VORSICHT: Achten Sie darauf, dass die Stifte beim Entfernen des Mikroprozessors aus dem Sockel nicht verbiegen. Ein Verbiegen der Kontaktstifte kann den Mikroprozessor dauerhaft beschädigen. ...
Seite 92 Mikroprozessor sichert. VORSICHT: Wenn Sie keinen Mikroprozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Mikroprozessors die Original- Wärmeableitblech-/Lüfterbaugruppe. Wenn Sie einen Mikroprozessor-Austauschsatz von Dell installieren, schicken Sie den Mikroprozessor in der Verpackung, mit der Sie den Austauschsatz erhalten haben, wieder an Dell zurück. 6. Die beiden Schrauben eindrehen, mit denen der Lüfter am Wärmeableitblech befestigt ist. 7. Die Wärmeableitblech-/Lüfterbaugruppe einbauen: a. Ein Ende der Wärmeableitblechbaugruppe unter die Lasche auf einer Seite der Halterung setzen. b. Die Baugruppe so weit absenken, bis sie richtig unter der Lasche an der Halterung sitzt.
Seite 93 1 Wärmeableitblech-/Lüfterbaugruppe 4 Halterung 2 Schraube 5 Wärmeableitblech 3 Halterungslasche 6 Schraube 1 Sicherungsklammer 2 Lasche 3 Aussparung 4 Halterung 8. Das Lüfterkabel in den FAN-Anschluss auf der Systemplatine einstecken. 9. Das Netzkabel in den 12VPOWER-Anschluss auf der Systemplatine einstecken. 10. Die Computerabdeckung schließen. 11.
Seite 94 Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Zurück zum Inhaltsverzeichnis ...
Seite 95: Wissenswertes Über Den Computer
Zurück zum Inhaltsverzeichnis Wissenswertes über den Computer Dell™ OptiPlex™ GX270 System Benutzerhandbuch Vorderseite Rückseite Interne Komponenten Komponenten der Systemplatine Anbringen und Entfernen des Gehäusestandrahmens Vorderseite 1 USB 2.0-Anschlüsse (2) Schließen Sie Geräte, die Sie nur gelegentlich nutzen, beispielsweise einen Joystick oder eine Kamera, oder startfähige USB- Geräte an den USB-Frontanschlüssen an. (Weitere Informationen zum Starten eines USB-Gerätes finden Sie unter System- Setup-Programm.) Für Geräte, die in der Regel ständig angeschlossen sind, beispielsweise Drucker und Tastaturen, sollten Sie die rückseitigen USB-Anschlüsse verwenden. 2 Aktivitätsanzeige des CD- Die Aktivitätsanzeige des Laufwerks leuchtet, wenn der Computer Daten vom CD- oder DVD-Laufwerk liest. /DVD-Laufwerks 3 Auswurftaste für CD-/DVD- Drücken Sie diese Taste, um eine CD/DVD aus dem Laufwerk auszugeben. Laufwerk 4 Auswurftaste für Drücken Sie diese Taste, um eine Diskette aus dem Diskettenlaufwerk auszugeben. Diskettenlaufwerk 5 Netzschalter Drücken Sie den Netzschalter, um den Computer zu starten. ...
Seite 96 1 Rückseitige Anschlüsse Verbinden Sie serielle Geräte, USB-Geräte und sonstige Geräte mit dem entsprechenden Anschluss. 2 Kartensteckplätze Anschlüsse für installierte PCI- und AGP-Karten. 3 Spannungswahlschalter (nicht bei Der Computer ist entweder mit einem Netzteil für automatische Erkennung der Betriebsspannung oder mit einem allen Computern verfügbar) Spannungswahlschalter für manuelle Auswahl der Betriebsspannung ausgestattet. Computer mit einem derartigen Netzteil verfügen über keinen Spannungswahlschalter auf der Rückseite und erkennen die richtige Betriebsspannung automatisch. Um zu vermeiden, dass der Computer durch eine falsche Einstellung des Spannungswahlschalters beschädigt wird, sollte der manuell eingestellte Wert der ortsüblichen Spannung so weit wie möglich entsprechen. VORSICHT: Am Spannungswahlschalter müssen 115 V eingestellt sein, obwohl die Versorgungsspannung in Japan nur 100 V beträgt. Stellen Sie sicher, dass der Monitor und die angeschlossenen Geräte mit der verfügbaren Netzspannung betrieben werden können. 4 Stromanschluss Schließen Sie hier das Netzkabel an. Paralleler Anschluss Ein paralleles Gerät wie einen Drucker können Sie am parallelen Anschluss anschließen. Ein USB-Drucker wird an einen USB- Anschluss angeschlossen.
Seite 97: Interne Komponenten
Bei Computern mit einer Soundkarte muss der Anschluss auf der Karte verwendet werden. Leitungs- Am Ausgangsanschluss (bei Computern mit integrierter Soundkarte) können Sie Kopfhörer sowie die meisten der im Handel ausgangsanschluss erhältlichen Lautsprecher mit eingebautem Verstärker anschließen. Bei Computern mit einer Soundkarte muss der Anschluss auf der Karte verwendet werden. Mikrofonanschluss Am Mikrofonanschluss (bei Computern mit integrierter Soundkarte) können Sie ein Computermikrofon anschließen und so Sprache und Musik mit einem Sound- oder Telefonieprogramm eingeben. Bei Computern mit einer Soundkarte befindet sich der Mikrofonanschluss auf der Karte.
Seite 98: Komponenten Der Systemplatine
Serielles ATA-Laufwerk Blaues Kabel Komponenten der Systemplatine Diskettenlaufwerkanschluss (DSKT) 11 Audiokabelanschluss für das CD-Laufwerk (CD_IN) Anschluss des CD-/DVD-Laufwerks (IDE2) 12 Audiokabelanschluss der Computervorderseite (FRONTAUDIO) Batteriesockel (BATTERY) 13 Netzanschluss (12VPOWER) Frontseitiger Anschluss (FRONTPANEL) 14 Serieller Anschluss (SER2) für optionale serielle Anschlusskarten Anschluss des IDE-Festplattenlaufwerks (IDE1) 15 Anschluss für Mikroprozessor und Wärmeableitblech (CPU) Anschluss des seriellen ATA-Festplattenlaufwerks (SATA1) 16 Anschluss für Lüfter des Mikroprozessors (FAN) Interner Lautsprecher (SPEAKER) 17 Speichermodulanschlüsse (DIMM_1 und DIMM_2) Stand-by-Stromanzeige (AUX_PWR)
Seite 99 2. Den Rahmen auf die zuvor linke Seite des Computers setzen. a. Den Rahmen wie unten abgebildet positionieren. Dazu die große runde Öffnung im Rahmen an der Sicherungstaste seitlich an der Abdeckung ausrichten und die selbstsichernde Schraube im Rahmen an der Schraubenbohrung in der Abdeckung ausrichten. b. Wenn der Standrahmen richtig platziert ist, die Rändelschraube festziehen. 3. Den Computer so drehen, dass sich der Rahmen an der Unterseite und die Laufwerke an der Oberseite befinden. ...
Seite 100: Agp- Und Dvi-Adapterkarten
AGP- und DVI-Adapterkarten Dell™ OptiPlex™ GX270 System Benutzerhandbuch WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Der Dell™-Computer ist mit einem Anschluss für eine AGP- oder DVI-Adapterkarte ausgestattet. HINWEIS: Die DVI-Adapterkarte verwendet die integrierte Computergrafik. Um den Adapter über das Betriebssystem zu steuern, klicken Sie auf das Menü Start, auf Control Panel (Systemsteuerung) und dann auf das Symbol für den Treiber. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. ...
Seite 101: Installieren Einer Agp-/Dvi-Adapterkarte
1 Kerbe 4 Kartenklammer 2 Hebel 5 AGP-Anschluss 3 Klinke 6 PCI-Anschluss Installieren einer AGP-/DVI-Adapterkarte 1. Zum Einbauen der Karte den Kartenhebel in Richtung PCI-Anschluss drücken. Dann die Karte vorsichtig in den AGP-Anschluss drücken, bis sie mit einem Klicken einrastet. 2. Den Kartenhebel loslassen. Dabei darauf achten, dass die Klinke richtig in die Kerbe an der Kartenvorderkante eingepasst ist. 3.
Seite 102: Pci-Karten Und Serielle Anschlussadapter
PCI-Karten HINWEIS: Der Dell-Computer weist nur PCI-Steckplätze auf. ISA-Karten werden nicht unterstützt. Führen Sie beim Ein- oder Ausbauen einer Karte die im folgenden Abschnitt beschriebenen Schritte aus. Wenn Sie eine Karte nur aus-, aber nicht wieder einbauen möchten, lesen Sie weiter unter Entfernen einer PCI-Karte. 1. Wenn Sie eine Karte auswechseln, den aktuellen Treiber der Karte vom Betriebssystem entfernen.
Seite 103 1 Platinenanschluss 4 Kartenanschluss 2 Karte 5 Abdeckblech 3 Halterung Wenn Sie eine neue Karte installieren, das Abdeckblech entfernen, um die Öffnung des Kartensteckplatzes freizulegen. Dann mit Schritt 4 fortfahren. 3. Wenn Sie eine Karte austauschen, die bereits im Computer installiert ist, die Karte ausbauen. Gegebenenfalls alle Kabel trennen, die an der Karte angeschlossen sind. Die Karte an den oberen Kanten fassen und aus dem Anschluss heben. 4.
Seite 104: Entfernen Einer Pci-Karte
Entfernen einer PCI-Karte 1. Den Hebel an der Kartenhalterung drücken und die Halterung anheben. 2. Falls erforderlich, alle Kabelverbindungen zur Karte lösen. 3. Die Karte an den oberen Ecken fassen und aus dem Steckplatz ziehen. 4. Wenn die Karte dauerhaft entfernt werden soll, ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, an Dell wenden. HINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 105: Serielle Anschlussadapter
HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. 8. Die Kartentreiber vom Betriebssystem entfernen. Serielle Anschlussadapter WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. 5. Gegebenenfalls den Standrahmen entfernen.
Seite 106: Entfernen Eines Seriellen Anschlussadapters
Entfernen eines seriellen Anschlussadapters 1. Das Kabel des seriellen Adapters vom Anschluss auf der Systemplatine trennen. 2. Die Halterung nach oben ziehen. 3. Die Halterung der Adapterkarte anheben und entfernen. 4. Wenn der Adapter dauerhaft entfernt werden soll, ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, an Dell wenden. HINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 107: Öffnen Der Computerabdeckung
Zurück zum Inhaltsverzeichnis Öffnen der Computerabdeckung Dell™ OptiPlex™ GX270 System Benutzerhandbuch WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. 5. Gegebenenfalls den Standrahmen entfernen. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. ...
Seite 108: Allgemeine Richtlinien Zur Installation
Zurück zum Inhaltsverzeichnis Laufwerke Dell™ OptiPlex™ GX270 System Benutzerhandbuch Laufwerke Festplattenlaufwerk Frontblendeneinsätze Diskettenlaufwerk CD-/DVD-Laufwerk Kabelführung Laufwerke Der Computer unterstützt Folgendes: ein Festplattenlaufwerk (IDE oder serielles ATA) ein Diskettenlaufwerk oder ein optionales Zip-Laufwerk ein optionales CD- oder DVD-Laufwerk 1 CD-/DVD-Laufwerk 2 Diskettenlaufwerk 3 Festplattenlaufwerk Allgemeine Richtlinien zur Installation ...
Seite 109: Laufwerkschnittstellenanschlüsse
Beim Installieren eines Laufwerks schließen Sie zwei Kabel – ein Gleichstromkabel und ein Datenkabel – an der Rückseite des Laufwerks und an der Systemplatine an. Einige Laufwerke sind außerdem mit einem Audioanschluss ausgestattet. Schließen Sie ein Ende des Audiokabels an den Laufwerkanschluss und das andere an die Systemplatine an. Laufwerkschnittstellenanschlüsse IDE-Laufwerkanschluss Serieller ATA-Anschluss HINWEIS: Der serielle ATA-Anschluss verfügt möglicherweise über eine eigene Abdeckung. HINWEIS: Der serielle ATA-Anschluss kann gerade oder abgewinkelt sein. Netzkabelanschluss ...
Seite 110: Adressierung Von Ide-Laufwerken
Adressierung von IDE-Laufwerken Wenn Sie zwei IDE-Laufwerke an ein einzelnes IDE-Schnittstellenkabel anschließen und für die Einstellung "Cable Select" (Kabelwahl) konfigurieren, ist das Gerät am letzten Anschluss des Schnittstellenkabels das Master- oder Startgerät (Laufwerk 0), das Gerät am mittleren Anschluss des Schnittstellenkabels ist das Slave-Gerät (Laufwerk 1). Weitere Informationen zum Konfigurieren von Geräten für die Kabelwahleinstellung finden Sie in der Dokumentation des Laufwerks im Aufrüstsatz. Der Computer unterstützt bis zu zwei IDE-Geräte. Festplattenlaufwerke schließen Sie an den Anschluss mit der Bezeichnung "IDE1" an, CD-/DVD-Laufwerke an den Anschluss mit der Bezeichnung "IDE2". Die meisten IDE-Schnittstellenanschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden. Diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der einen Seite und eine Nut oder ein gefülltes Stiftloch auf der anderen Seite sein. Kodierte Anschlüsse sorgen dafür, dass die Kabelader "Stift 1" (durch einen farbigen Streifen entlang einer Kabelkante gekennzeichnet) zum Anschlussende "Stift 1" führt. Das Anschlussende "Stift 1" auf einer Platine oder Karte wird in der Regel durch den Aufdruck "1" direkt auf der Platine oder Karte gekennzeichnet. ...
Seite 111: Entfernen Eines Festplattenlaufwerks
Installieren eines Festplattenlaufwerks VORSICHT: Wenn Sie ein serielles ATA-Festplattenlaufwerk installieren, sollten Sie die von Dell gelieferten Daten- und Netzkabel verwenden. 1. Das neue Festplattenlaufwerk auspacken und für die Installation vorbereiten. 2. Falls am neuen Laufwerk keine Halteschienen angebracht sind, die Schienen vom alten Laufwerk entfernen. Dazu die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Die Halteschienen am neuen Laufwerk anbringen. Dabei die Bohrungen des Laufwerks an den Bohrungen der Halteschienen ausrichten und dann alle vier Schrauben einsetzen und festziehen (zwei Schrauben pro Schiene).
Seite 112 1 Laufwerk 2 Halteschienen (2) 3 Schrauben (4) 3. Zum Einbauen das Festplattenlaufwerk vorsichtig in den Computer einschieben, bis es mit einem Klicken hörbar einrastet. VORSICHT: Wenn Sie ein IDE-Festplattenlaufwerk einbauen, richten Sie die farbige Ader des Kabels an Stift 1 am Laufwerk aus (Stift 1 ist mit "1" gekennzeichnet). 4. Das Netzkabel und das Festplattenlaufwerkkabel am Laufwerk anschließen. IDE-Anschluss Serieller ATA-Anschluss ...
Seite 113: Frontblendeneinsätze
Informationen hierzu finden Sie in der Dokumentation des Betriebssystems. 14. Die Festplatte mit dem Programm "Dell Diagnostics" testen. 15. Wurde gerade ein primäres Festplattenlaufwerk eingebaut, das Betriebssystem auf dem Festplattenlaufwerk installieren. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart von der Gehäuseeingriffswarnung (falls diese aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed.
Seite 114: Entfernen Eines Diskettenlaufwerks
5. Gegebenenfalls den Standrahmen entfernen. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 6. Die Computerabdeckung öffnen. 7. Wenn Sie ein neues Diskettenlaufwerk einbauen, statt ein Laufwerk zu ersetzen, die Frontblendeneinsätze entfernen. Entfernen eines Diskettenlaufwerks 1. Das Diskettenlaufwerkkabel vom Anschluss auf der Systemplatine (DSKT) abziehen. 2. Das Netzkabel von der Interposer-Platine abziehen. 3.
Seite 115: Installieren Eines Diskettenlaufwerks
5. Das Diskettenlaufwerk aus dem Schlitten entfernen. Dazu die Klammer am Schlitten nach außen drücken und dabei gleichzeitig das Laufwerk nach oben schieben. Dann das Laufwerk aus dem Schlitten schieben. 1 Klammer am Schlitten 2 Schlitten Installieren eines Diskettenlaufwerks 1. Das neue Laufwerk in den Schlitten einrasten lassen und sicherstellen, dass es fest im Schlitten sitzt. 2. Die Interposer-Platine an das Diskettenlaufwerk anschließen: a.
Seite 116 (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm "Dell Diagnostics" ausführen. CD-/DVD-Laufwerk WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise.
Seite 117: Entfernen Eines Cd-/Dvd-Laufwerks
Entfernen eines CD-/DVD-Laufwerks 1. Das Netzkabel und das Audiokabel von der Interposer-Platine abziehen. 2. Die Interposer-Platine vom Laufwerk entfernen. 1 Interposer-Platine 3. Die beiden Klammern seitlich am Laufwerk nach innen drücken. Dann das Laufwerk nach oben aus dem Laufwerkschacht herausziehen. Installieren eines CD-/DVD-Laufwerks 1. Das neue Laufwerk auspacken und für die Installation vorbereiten. Anhand der mit dem Laufwerk gelieferten Dokumentation überprüfen, ob das Laufwerk für den Computer konfiguriert ist. Wenn Sie ein IDE-Laufwerk einbauen, das Laufwerk für die Einstellung "Cable Select" (Kabelwahl) konfigurieren. 2. Das Laufwerk vorsichtig so weit einschieben, bis die Klammern richtig einrasten. 3.
Seite 118 (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm "Dell Diagnostics" ausführen. Kabelführung ...
Seite 119 1 CD-/DVD-Laufwerkdatenkabel Vorderseitiges Eingabe-/Ausgabedatenkabel 2 Diskettenlaufwerk-Datenkabel IDE-Laufwerkdatenkabel (sofern ein IDE-Festplattenlaufwerk installiert ist) 3 Kabel des Bedienfeldes Vorderseitiges Eingabe-/Ausgabeaudiokabel 4 CD-/DVD- und Diskettenlaufwerk-Netzkabel 10 12-V-Netzkabel 5 Serielles ATA-Laufwerkdatenkabel (sofern ein serielles ATA-Festplattenlaufwerk 11 CD-/DVD-Audiokabel installiert ist) 6 IDE-Laufwerknetzkabel Zurück zum Inhaltsverzeichnis ...
Seite 120: Ausbauen Des Mikroprozessors
Zurück zum Inhaltsverzeichnis Mikroprozessor Dell™ OptiPlex™ GX270 System Benutzerhandbuch Ausbauen des Mikroprozessors WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. 5. Gegebenenfalls den Standrahmen...
Seite 121: Installieren Des Mikroprozessors
3 Halterungslasche 6 Schraube 10. Die beiden Schrauben am Lüfter lösen, um den Lüfter vom Wärmeableitblech zu entfernen. VORSICHT: Werfen Sie den Lüfter nicht weg. Sie benötigen ihn später wieder. Wenn Sie einen Mikroprozessor-Aufrüstsatz von Dell einbauen, entsorgen Sie das Original-Wärmeableitblech. Wenn Sie keinen Mikroprozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Mikroprozessors das Original-Wärmeableitblech. VORSICHT: Achten Sie darauf, dass die Stifte beim Entfernen des Mikroprozessors aus dem Sockel nicht verbiegen. Ein Verbiegen der Kontaktstifte kann den Mikroprozessor dauerhaft beschädigen. ...
Seite 122 Mikroprozessor sichert. VORSICHT: Wenn Sie keinen Mikroprozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Mikroprozessors die Original- Wärmeableitblech-/Lüfterbaugruppe. Wenn Sie einen Mikroprozessor-Austauschsatz von Dell installieren, schicken Sie den Mikroprozessor in der Verpackung, mit der Sie den Austauschsatz erhalten haben, wieder an Dell zurück. 6. Die beiden Schrauben eindrehen, mit denen der Lüfter am Wärmeableitblech befestigt ist. 7. Die Wärmeableitblech-/Lüfterbaugruppe einbauen: a. Ein Ende der Wärmeableitblechbaugruppe unter die Lasche auf einer Seite der Halterung setzen. b. Die Baugruppe so weit absenken, bis sie richtig unter der Lasche an der Halterung sitzt.
Seite 123 1 Wärmeableitblech-/Lüfterbaugruppe 4 Halterung 2 Schraube 5 Wärmeableitblech 3 Halterungslasche 6 Schraube 1 Sicherungsklammer 2 Lasche 3 Aussparung 4 Halterung 8. Das Lüfterkabel in den FAN-Anschluss auf der Systemplatine einstecken. 9. Das Netzkabel in den 12VPOWER-Anschluss auf der Systemplatine einstecken. 10.
Seite 124 ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Zurück zum Inhaltsverzeichnis ...
Seite 125 Zurück zum Inhaltsverzeichnis Wissenswertes über den Computer Dell™ OptiPlex™ GX270 System Benutzerhandbuch Vorderseite Rückseite Interne Komponenten Komponenten der Systemplatine Vorderseite 1 Auswurftaste für CD- Drücken Sie diese Taste, um eine CD aus dem CD-Laufwerk auszugeben. Laufwerk 2 Festplatten- Die Festplattenlaufwerkanzeige leuchtet, wenn der Computer auf das Festplattenlaufwerk zugreift. Sie leuchtet eventuell laufwerkanzeige auch, wenn gerade auf ein Gerät wie einen CD-Player zugegriffen wird. 3 Frontabdeckung Öffnen Sie die Abdeckung, um an die vorderseitigen Anschlüsse zu gelangen.
Seite 126 Rückseite 1 Stromanschluss Schließen Sie hier das Netzkabel an. 2 Spannungswahlschalter (nicht bei Der Computer ist entweder mit einem Netzteil für automatische Erkennung der Betriebsspannung oder mit einem allen Computern verfügbar) Spannungswahlschalter für manuelle Auswahl der Betriebsspannung ausgestattet. Computer mit einem derartigen Netzteil verfügen über keinen Spannungswahlschalter auf der Rückseite und erkennen die richtige Betriebsspannung automatisch. Um zu vermeiden, dass der Computer durch eine falsche Einstellung des Spannungswahlschalters beschädigt wird, sollte der manuell eingestellte Wert der ortsüblichen Spannung so weit wie möglich entsprechen. VORSICHT: Am Spannungswahlschalter müssen 115 V eingestellt sein, obwohl die Versorgungsspannung in Japan nur 100 V beträgt. Stellen Sie sicher, dass der Monitor und die angeschlossenen Geräte mit der verfügbaren Netzspannung betrieben werden können. 3 Rückseitige Anschlüsse Verbinden Sie serielle Geräte, USB-Geräte und sonstige Geräte mit dem entsprechenden Anschluss. 4 Kartensteckplätze Anschlüsse für installierte PCI- und AGP-Karten. Paralleler Anschluss Ein paralleles Gerät wie einen Drucker können Sie am parallelen Anschluss anschließen. Ein USB-Drucker wird an einen USB- Anschluss angeschlossen. HINWEIS: Der integrierte parallele Anschluss wird automatisch deaktiviert, wenn der Computer eine installierte Karte mit einem parallelen Anschluss ermittelt, der für die gleiche Adresse konfiguriert wurde. Weitere Informationen finden Sie unter Optionen...
Seite 127 integritätsanzeige Orange – Es besteht eine gute Verbindung zwischen einem 100-Mbit/s-Netzwerk und dem Computer. Gelb – Es besteht eine gute Verbindung zwischen einem 1-Gbit/s- (oder 1000-Mbit/s-)Netzwerk und dem Computer. Aus – Der Computer ermittelt keine physische Verbindung zum Netzwerk. Netzwerkanschluss Um den Computer an ein Netzwerk anzuschließen, stecken Sie ein Ende eines Netzwerkkabels in eine Netzwerkbuchse oder in ...
Seite 128 1 Festplattenlaufwerk 6 Wärmableitblech- und Lüfterbaugruppe 2 Interne Lautsprecher 7 Netzteil 3 Schalter für die Gehäuseeingriffswarnung 8 Diskettenlaufwerk 4 Systemplatine 9 CD-/DVD-Laufwerk 5 Ring für das Vorhängeschloss Kabelfarben Gerät Farbe Festplattenlaufwerk Blaue Auszugslasche Diskettenlaufwerk Schwarze Auszugslasche CD-/DVD-Laufwerk Orange Auszugslasche Serielles ATA-Laufwerk Blaues Kabel Komponenten der Systemplatine ...
Seite 129 Diskettenlaufwerkanschluss (DSKT) 12 Audiokabelanschluss für das CD-Laufwerk (CD_IN) Anschluss des CD-/DVD-Laufwerks (IDE2) 13 Audiokabelanschluss der Computervorderseite (FRONTAUDIO) Batteriesockel (BATTERY) 14 Netzanschluss (12VPOWER) Frontseitiger Anschluss (FRONTPANEL) 15 Serieller Anschluss (SER2) für optionale serielle Anschlusskarten Anschluss des IDE-Festplattenlaufwerks (IDE1) 16 Anschluss für Mikroprozessor und Wärmeableitblech (CPU) Anschluss des seriellen ATA-Festplattenlaufwerks (SATA2) 17 Anschluss für Lüfter des Mikroprozessors (FAN) Anschluss des seriellen ATA-Festplattenlaufwerks (SATA1) 18 Speichermodulanschlüsse (DIMMs 1, 3, 2 und 4) Interner Lautsprecher (SPEAKER) 19 Netzanschluss (POWER) Stand-by-Stromanzeige (AUX_PWR)
Seite 130 Dell™ OptiPlex™ GX270 System Benutzerhandbuch WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Der Dell™-Computer ist mit einem Anschluss für eine AGP- oder DVI-Adapterkarte ausgestattet. HINWEIS: Die DVI-Adapterkarte verwendet die integrierte Computergrafik. Um den Adapter über das Betriebssystem zu steuern, klicken Sie auf das Menü Start, auf Control Panel (Systemsteuerung) und dann auf das Symbol für den Treiber. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. ...
Seite 131 1 Kerbe 4 Kartenklammer 2 Hebel 5 AGP-Anschluss 3 Klinke 6 PCI-Anschluss Installieren einer AGP-/DVI-Adapterkarte 1. Zum Einbauen der Karte den Kartenhebel in Richtung PCI-Anschluss drücken. Dann die Karte vorsichtig in den AGP-Anschluss drücken, bis sie mit einem Klicken einrastet. 2. Den Kartenhebel loslassen. Dabei darauf achten, dass die Klinke richtig in die Kerbe an der Kartenvorderkante eingepasst ist. 3.
Seite 132 WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Der Dell™-Computer liefert Steckplätze für bis zu vier 32-Bit-PCI-Karten mit 33 MHz oder drei PCI-Karten und einen seriellen Anschlussadapter. Weitere Informationen finden Sie unter Technische Daten. PCI-Karten HINWEIS: Der Dell-Computer weist nur PCI-Steckplätze auf. ISA-Karten werden nicht unterstützt. Führen Sie beim Ein- oder Ausbauen einer Karte die im folgenden Abschnitt beschriebenen Schritte aus. Wenn Sie eine Karte nur aus-, aber nicht wieder einbauen möchten, lesen Sie den Abschnitt Entfernen einer...
Seite 133 1 Karte 2 Platinenanschluss 3 Kartenanschluss 4 Halterung 5 Hebel 6 Abdeckblech Wenn Sie eine neue Karte installieren, das Abdeckblech entfernen, um die Öffnung des Kartensteckplatzes freizulegen. Dann mit Schritt 4 fortfahren. 3. Wenn Sie eine Karte austauschen, die bereits im Computer installiert ist, die Karte ausbauen. Gegebenenfalls alle Kabel trennen, die an der Karte angeschlossen sind. Die Karte an den oberen Kanten fassen und aus dem Anschluss heben. 4.
Seite 134 Die Kerbe an der Oberseite der Karte oder des Abdeckbleches passt genau um die Führung herum. 7. Die Halterung in die richtige Position drücken, um die Karte(n) im Computer zu sichern. 1 Abdeckblech 2 Führungsleiste 3 Führung 4 Halterung VORSICHT: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. In diesem Fall könnte es passieren, dass sich die Computerabdeckung nicht mehr richtig schließen lässt oder dass das System beschädigt wird. 8. Die entsprechenden Kabel an die Karte anschließen. Die Kabelverbindungen werden in der mitgelieferten Dokumentation zur Karte beschrieben. VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 9. Die Computerabdeckung wieder schließen und den Computer sowie die zugehörigen Geräte an die Stromversorgung anschließen und einschalten. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart von der Gehäuseeingriffswarnung (falls diese aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent...
Seite 135 Entfernen einer PCI-Karte 1. Den Hebel an der Kartenhalterung drücken und die Halterung anheben. 2. Falls erforderlich, alle Kabelverbindungen zur Karte lösen. 3. Die Karte an den oberen Ecken fassen und aus dem Steckplatz ziehen. 4. Wenn die Karte dauerhaft entfernt werden soll, ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, an Dell wenden. HINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 136 Entfernen eines seriellen Anschlussadapters 1. Das Kabel des seriellen Adapters vom Anschluss auf der Systemplatine trennen. 2. Die Halterung nach oben ziehen. 3. Die Adapterhalterung anheben und entfernen. 4. Wenn der Adapter dauerhaft entfernt werden soll, ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, an Dell wenden. HINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 137 HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Zurück zum Inhaltsverzeichnis ...
Seite 138 Zurück zum Inhaltsverzeichnis Öffnen der Computerabdeckung Dell™ OptiPlex™ GX270 System Benutzerhandbuch WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. VORSICHT: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für die geöffnete Systemabdeckung verfügbar ist (mindestens 30 cm). 5. Den Computer auf die Seite legen, wie in der Abbildung dargestellt.
Seite 139 Zurück zum Inhaltsverzeichnis Laufwerke Dell™ OptiPlex™ GX270 System Benutzerhandbuch Laufwerke Festplattenlaufwerk Frontblendeneinsätze Diskettenlaufwerk CD-/DVD-Laufwerk Kabelführung Laufwerke Der Computer unterstützt Folgendes: zwei Festplattenlaufwerke (IDE oder serielles ATA) zwei Diskettenlaufwerke oder optionale Zip-Laufwerke zwei CD- oder DVD-Laufwerke 1 CD-/DVD-Laufwerk(e) 2 Diskettenlaufwerk(e) 3 Festplattenlaufwerk(e) Allgemeine Richtlinien zur Installation ...
Seite 140 Beim Installieren eines Laufwerks schließen Sie zwei Kabel – ein Gleichstromkabel und ein Datenkabel – an der Rückseite des Laufwerks und an der Systemplatine an. Einige Laufwerke sind außerdem mit einem Audioanschluss ausgestattet. Schließen Sie ein Ende des Audiokabels an den Laufwerkanschluss und das andere an die Systemplatine an. Laufwerkschnittstellenanschlüsse IDE-Laufwerkanschluss Serieller ATA-Anschluss HINWEIS: Die seriellen ATA-Anschlüsse verfügen möglicherweise über eine eigene Abdeckung. HINWEIS: Der serielle ATA-Anschluss kann gerade oder abgewinkelt sein. Netzkabelanschluss ...
Seite 141 Adressierung von IDE-Laufwerken Wenn Sie zwei IDE-Laufwerke an ein einzelnes IDE-Schnittstellenkabel anschließen und für die Einstellung "Cable Select" (Kabelwahl) konfigurieren, ist das Gerät am letzten Anschluss des Schnittstellenkabels das Master- oder Startgerät (Laufwerk 0), das Gerät am mittleren Anschluss des Schnittstellenkabels ist das Slave-Gerät (Laufwerk 1). Weitere Informationen zum Konfigurieren von Geräten für die Kabelwahleinstellung finden Sie in der Dokumentation des Laufwerks im Aufrüstsatz. Der Computer unterstützt bis zu vier IDE-Geräte. Festplattenlaufwerke schließen Sie an den Anschluss mit der Bezeichnung "IDE1" an, CD-/DVD-Laufwerke an den Anschluss mit der Bezeichnung "IDE2". Die meisten IDE-Schnittstellenanschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden. Diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der einen Seite und eine Nut oder ein gefülltes Stiftloch auf der anderen Seite sein. Kodierte Anschlüsse sorgen dafür, dass die Kabelader "Stift 1" (durch einen farbigen Streifen entlang einer Kabelkante gekennzeichnet) zum Anschlussende "Stift 1" führt. Das Anschlussende "Stift 1" auf einer Platine oder Karte wird in der Regel durch den Aufdruck "1" direkt auf der Platine oder Karte gekennzeichnet. ...
Seite 142 Installieren eines Festplattenlaufwerks VORSICHT: Wenn Sie ein serielles ATA-Festplattenlaufwerk installieren, sollten Sie die von Dell gelieferten Daten- und Netzkabel verwenden. 1. Das neue Festplattenlaufwerk auspacken und für die Installation vorbereiten. 2. Anhand der Dokumentation überprüfen, ob das Laufwerk für den Computer konfiguriert ist. 3. Falls am neuen Laufwerk keine Halteschienen angebracht sind, die Schienen vom alten Laufwerk entfernen. Dazu die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Die Halteschienen am neuen Laufwerk anbringen. Dabei die Bohrungen des Laufwerks an den Bohrungen der Halteschienen ausrichten und dann alle vier Schrauben einsetzen und festziehen (zwei Schrauben pro Schiene).
Seite 143 Option Primary Drive (Primäres Laufwerk) aktualisieren (0 oder 1). 12. Das System-Setup-Programm beenden und den Computer neu starten. 13. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden. Anweisungen hierzu finden Sie in der Dokumentation zu Ihrem Betriebssystem. 14. Die Festplatte mit dem Programm "Dell Diagnostics" testen.
Seite 144: Hinzufügen Eines Zweiten Festplattenlaufwerks
15. Wurde gerade ein primäres Festplattenlaufwerk eingebaut, das Betriebssystem auf dem Festplattenlaufwerk installieren. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart von der Gehäuseeingriffswarnung (falls diese aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Hinzufügen eines zweiten Festplattenlaufwerks WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am ...
Seite 145 1 Schienenklammern (2) 2 zweites Festplattenlaufwerk im oberen Schacht 3 erstes Festplattenlaufwerk im unteren Schacht 4 Festplattenlaufwerkschacht 11. Am Laufwerk ein Netzkabel anschließen. VORSICHT: Wenn Sie ein IDE-Festplattenlaufwerk einbauen, richten Sie die farbige Ader des Kabels an Stift 1 am Laufwerk aus. 12.
Seite 146 Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart von der Gehäuseeingriffswarnung (falls diese aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Frontblendeneinsätze WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. Wenn Sie ein neues Diskettenlaufwerk oder CD-/DVD-Laufwerk einbauen, statt ein Laufwerk zu ersetzen, entfernen Sie die Frontblendeneinsätze. 1.
Seite 147 1 Einsatzrahmen für CD-/DVD-Laufwerkschacht 2 Einsatzrahmen für Diskettenlaufwerkschacht 6. Den leeren Einsatzrahmen über der Vorderseite des Laufwerkschachts anbringen. Der Einsatzrahmen lässt sich nur in einer Richtung anbringen. Diskettenlaufwerk WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4.
Seite 148 1 Netzkabel 2 Diskettenlaufwerkkabel 3 Diskettenlaufwerkanschluss (DSKT) 3. Die beiden Klammern seitlich am Laufwerk nach innen drücken. Dann das Laufwerk nach oben aus dem Diskettenlaufwerkschacht herausziehen. Installieren eines Diskettenlaufwerks 1. Falls Sie ein Laufwerk austauschen und am neuen Laufwerk keine Halteschienen angebracht sind, die Schienen vom alten Laufwerk entfernen. Dazu die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Die Halterung am neuen Laufwerk anbringen. Dabei die Bohrungen des Laufwerks an den Bohrungen an den Halteschienen ausrichten und dann alle vier Schrauben einsetzen und festziehen (zwei Schrauben pro Schiene). ...
Seite 149 Kapazität des neuen Diskettenlaufwerks zu übernehmen. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart von der Gehäuseeingriffswarnung (falls diese aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm "Dell Diagnostics" ausführen. CD-/DVD-Laufwerk WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. ...
Seite 150 WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 5. Die Computerabdeckung öffnen. Entfernen eines CD-/DVD-Laufwerks 1. Das Netzkabel, Audiokabel und CD-/DVD-Laufwerkkabel von der Rückseite des Laufwerks abtrennen. ...
Seite 151 1. Zum Einbauen eines neuen Laufwerks dieses erst auspacken und auf die Installation vorbereiten. Anhand der mit dem Laufwerk gelieferten Dokumentation überprüfen, ob das Laufwerk für den Computer konfiguriert ist. Wenn Sie ein IDE-Laufwerk einbauen, das Laufwerk für die Einstellung "Cable Select" (Kabelwahl) konfigurieren. Das neue Laufwerk an den innen an der Abdeckung befestigten Schienen anschließen. Wenn in der Abdeckung keine Schienen befestigt sind, an Dell wenden. 3. Falls Sie ein neues Laufwerk einbauen und am neuen Laufwerk keine Halteschienen angebracht sind, die Schienen vom alten Laufwerk entfernen. Dazu die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Die Halterung am neuen Laufwerk anbringen. Dabei die Bohrungen des ...
Seite 152 ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm "Dell Diagnostics" ausführen. Kabelführung 1 CD-/DVD-Laufwerkkabel Serielles ATA-Datenkabel (sofern ein serielles ATA-Festplattenlaufwerk installiert ist) 2 CD-/DVD-Laufwerkdatenkabel Festplattennetzkabel...
Seite 153 5 Diskettenlaufwerk-Datenkabel 10 Vorderseitiges Eingabe-/Ausgabeaudiokabel Zurück zum Inhaltsverzeichnis ...
Seite 154 Zurück zum Inhaltsverzeichnis Mikroprozessor Dell™ OptiPlex™ GX270 System Benutzerhandbuch Ausbauen des Mikroprozessors WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Anweisungen unter Sicherheitshinweise. WARNUNG: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Den Computer über das Menü Start herunterfahren. 2. Sicherstellen, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, diese jetzt ausschalten. VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Alle Telefon- und Datenübertragungskabel vom Computer trennen. 4. Den Computer und alle angeschlossenen Geräte von der Steckdose trennen und den Netzschalter drücken, um die Systemplatine zu erden. ...
Seite 155 1 Wärmeableitblech 2 Lasche 3 Halterung VORSICHT: Wenn Sie einen Mikroprozessor-Aufrüstsatz von Dell einbauen, entsorgen Sie das Original-Wärmeableitblech. Wenn Sie keinen Mikroprozessor-Aufrüstsatz von Dell einbauen, verwenden Sie das Original-Wärmeableitblech und das Gebläse, wenn Sie den neuen Mikroprozessor installieren. 10. Den Freigabehebel gerade nach oben ziehen, bis der Mikroprozessor freigegeben wird. VORSICHT: Achten Sie darauf, dass die Stifte beim Entfernen des Mikroprozessors aus dem Sockel nicht verbiegen. Ein Verbiegen der Kontaktstifte kann den Mikroprozessor dauerhaft beschädigen. ...
Seite 156 VORSICHT: Berühren Sie die unlackierte Metallfläche auf der Rückseite des Computers, um sich zu erden. VORSICHT: Verbiegen Sie keine Kontaktstifte, wenn Sie den Mikroprozessor auspacken. Ein Verbiegen der Kontaktstifte kann den Mikroprozessor dauerhaft beschädigen. Wenn ein Kontaktstift auf dem Mikroprozessor verbogen ist, wenden Sie sich an Dell, um technische Unterstützung zu erhalten. 1. Den neuen Mikroprozessor auspacken. 1 Ecken "Stift 1" des Mikroprozessors und Sockels ausgerichtet ...
Seite 157 VORSICHT: Wenn Sie keinen Mikroprozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Mikroprozessors die Original- Wärmeableitblech-Baugruppe. Wenn Sie einen Mikroprozessor-Austauschsatz von Dell installiert haben, schicken Sie die Original-Wärmeableitblech-Baugruppe und den Mikroprozessor in der gleichen Verpackung, in der Sie den Austauschsatz erhalten haben, an Dell zurück. 6. Das Wärmeableitblech einbauen: a. Ein Ende des Wärmeableitblechs unter die Lasche auf einer Seite der Halterung setzen. b. Das Wärmeableitblech so weit absenken, bis es richtig unter der Lasche an der Halterung sitzt. c. Die Sicherungsklammer einsetzen. Dazu das eingekerbte Ende der Klamme gegenüber der Lasche in die Aussparung an der Halterung einsetzen. Auf die Lasche der Sicherungsklammer drücken und die Sicherungsklammer in die richtige Position absenken. Sicherstellen, dass die eingekerbten Enden der Sicherungsklammer fest in den Aussparungen der Halterung sitzen.
Seite 158 9. Das Netzkabel wieder am 12VPOWER-Anschluss auf der Systemplatine anschließen. 10. Die Computerabdeckung schließen. VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 11. Den Computer und die zugehörigen Geräte an die Stromversorgung anschließen und einschalten. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart von der Gehäuseeingriffswarnung (falls diese aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. (WARNUNG! Abdeckung wurde entfernt.) Zum Zurücksetzen der Gehäuseeingriffswarnung die Option Chassis Intrusion (Gehäuseeingriff) auf Enabled (Aktiviert) oder Enabled-Silent (Stumm-aktiviert) setzen. HINWEIS: Wurde durch einen Dritten ein Passwort zugewiesen, wenden Sie sich an den Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. ...
Seite 159: Problemlösung
überprüfen (siehe Beheben von Software- und Hardware-Inkompatibilitäten. 4. Die Karten nacheinander in einen anderen PCI-Steckplatz einsetzen und nach dem Umsetzen der einzelnen Karten jedes Mal den Computer neu starten. 5. Besteht das Problem weiterhin, an Dell wenden. Grün Möglicherweise ist ein Fehler bei der Wenn der Computer mit einer Grafikkarte ausgestattet ist, entfernen Sie die Karte,...
Seite 160 Probleme angezeigt werden können. Anhand dieser Reihe von Signaltönen, die auch als Signaltoncode bezeichnet werden, lässt sich ein Problem identifizieren. Ein Signaltoncode (Code 1-3-1) besteht beispielsweise aus einem einzelnen Signalton, einer Folge von drei Signaltönen und wieder einem einzelnen Signalton. Dieser Signaltoncode weist auf ein Speicherproblem beim Computer hin. Der Computer gibt während des Startvorgangs Signaltöne aus: 1. Den Signaltoncode in der Diagnose-Checkliste notieren. 2. Das Programm "Dell Diagnostics" ausführen, um festzustellen, ob eine schwerwiegendere Ursache vorliegt. An Dell wenden und technische Unterstützung anfordern. Code Ursache 1-1-2 Registerfehler im Mikroprozessor...
Seite 161 Stetig grün leuchtende Stromanzeige Eine integrierte Komponente der Prüfen Sie die Diagnoseanzeigen, um festzustellen, ob sich das genaue und kein Signaltoncode, aber der Systemplatine ist möglicherweise Problem ausfindig machen lässt. Wenn sich die Ursache für das Problem Computer hängt sich während des fehlerhaft. nicht feststellen lässt, wenden Sie sich an Dell, und fordern Sie POST auf technische Unterstützung an. Batterieprobleme Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. WARNUNG: Bei unsachgemäßem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ aus. Leere Batterien sind den Herstelleranweisungen entsprechend zu entsorgen.
Seite 162: Probleme Mit Karten
2. Alle Karten mit Ausnahme der Grafikkarte entfernen. Wenn das primäre Festplattenlaufwerk statt an einen der IDE-Anschlüsse auf der Systemplatine an eine Laufwerk-Controllerkarte angeschlossen ist, die Laufwerk-Controllerkarte im Computer installiert lassen. 3. Die Computerabdeckung wieder schließen und den Computer sowie die zugehörigen Geräte an die Stromversorgung anschließen und einschalten. 4. Das Programm "Dell Diagnostics" ausführen. Wenn ein Test fehlschlägt, an Dell wenden. Karten testen 1. Den Computer und alle angeschlossenen Geräte ausschalten und von der Stromversorgung trennen, 10 bis 20 Sekunden warten und dann die Computerabdeckung öffnen. 2. Eine der zuvor entfernten Karten wieder installieren.
Seite 163: Probleme Beim Beschreiben Einer Cd-Rw
Die Diskettenlaufwerkanzeige prüfen ® MS-DOS Legen Sie eine Diskette ein, geben Sie an der MS-DOS-Eingabeaufforderung dir a: ein, und drücken Sie <Eingabe>. Microsoft Windows-Betriebssysteme Legen Sie eine Diskette ein, klicken Sie auf die Schaltfläche Start und auf My Computer (Arbeitsplatz), und doppelklicken Sie dann auf das Symbol für das Diskettenlaufwerk. VORSICHT: Versuchen Sie nicht, die Leseköpfe des Laufwerks mit einem Wattestäbchen zu reinigen. Dies verändert die Justierung der Köpfe, und das Laufwerk ist damit nicht mehr verwendbar. ...
Seite 164: Probleme Mit Dem Festplattenlaufwerk
3. Vergewissern, dass das Kabel des Bedienfelds richtig an der Systemplatine angeschlossen ist. Wenn das primäre Festplattenlaufwerk, auf dem das Betriebssystem installiert ist, nicht gestartet wird, sind Dateien im Betriebssystem möglicherweise beschädigt. Weitere Informationen hierzu finden Sie in der Dokumentation zu Ihrem Betriebssystem. Das Festplattendiagnoseprogramm ausführen – Das Dell IDE-Festplattendiagnoseprogramm ist ein Dienstprogramm, mit dem Sie die Festplatte auf Fehler überprüfen bzw. testen können, ob das Festplattenlaufwerk ausgefallen ist. 1. Den Computer einschalten oder einen Neustart durchführen, falls er bereits eingeschaltet ist. 2. Wenn F2 = Setup in der oberen rechten Bildschirmecke angezeigt wird, <Strg><Alt><D> drücken. 3. Den Anweisungen auf dem Bildschirm folgen.
Seite 165 Alert! Previous attempts at booting this system have failed at checkpoint [nnnn ]. For help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Achtung! Vorherige Startversuche dieses Systems sind beim Prüfeintrag [nnnn] fehlgeschlagen. Hilfe zu diesem Problem finden Sie beim technischen Support von Dell. Notieren Sie dazu diesen Prüfeintrag – Der Computer konnte die Startroutine dreimal in Folge wegen des gleichen Fehlers nicht durchführen. Wenden Sie sich an Dell, und geben Sie dem Support-Techniker den Code für den Prüfpunkt (nnnn) an. Attachment failed to respond (Anhang konnte nicht gesendet werden) – Der Diskettenlaufwerk- oder Festplattencontroller kann keine Daten an das zugewiesene Laufwerk senden. Weitere Vorschläge zur Problembehandlung finden Sie unter Probleme mit dem...
Seite 166 Verwenden Sie eine andere Diskette, wenn die Laufwerkzugriffsanzeige aufleuchtet. Vorschläge zur Fehlerbehebung finden Sie unter Probleme mit dem Diskettenlaufwerk. Diskette subsystem reset failed (Fehler beim Zurücksetzen des Disketten-Subsystems) – Der Controller des Diskettenlaufwerks ist eventuell defekt. Führen Sie das Programm "Dell Diagnostics" aus. Diskette write protected (Diskette schreibgeschützt) – Die Diskette ist schreibgeschützt. Schieben Sie den Schreibschutzschalter der Diskette in die geöffnete Position. Drive not ready (Laufwerk nicht bereit) – Keine Diskette im Laufwerk. Legen Sie eine Diskette in das Laufwerk ein.
Seite 167: Das Programm Reagiert Nicht Mehr
WARNING: Dell's Disk Monitoring System has detected that drive [0/1] on the [primary/secondary] EIDE controller is operating outside of normal specifications. It is advisable to immediately back up your data and replace your hard drive by calling your support desk or Dell (ACHTUNG: Das Datenträgerüberwachungssystem von Dell hat festgestellt, dass Laufwerk [0/1] des ...
Seite 168: Wiederholter Programmabsturz
Weitere technische Probleme Support-Website von Dell aufrufen Falls Sie Hilfe bei der allgemeinen Nutzung und Installation benötigen oder Fragen zur Fehlerbeseitigung haben, besuchen Sie die Website support.dell.com. Die Support-Website bietet verschiedene Werkzeuge zu Ihrer Unterstützung, beispielsweise ein Dell-Forum. Das ist ein Chatroom, in dem Sie mit anderen Dell-Kunden über Computer diskutieren können und Zugriff auf technischen Support per E-Mail erhalten. Bei Dell anrufen – Wenn sich das Problem mit Hilfe der Dell-Support-Website oder des E-Mail-Dienstes nicht lösen lässt, rufen Sie bei Dell um technische Unterstützung anzufordern. ...
Seite 169: Allgemeine Hardwareprobleme
(Weitere Informationen hierzu finden Sie unter Speicher.) Entfernen und setzen Sie die Speichermodule erneut ein, um sicherzustellen, dass der Computer Daten mit den Speichermodulen austauschen kann. Starten Sie den Computer neu. Führen Sie das Programm "Dell Diagnostics" aus. Wenn ein Diagnosetest fehlschlägt, wenden Sie sich an Dell. Wenn weitere Speicherprobleme auftreten...
Seite 170 Setzen Sie die Speichermodule neu ein, um sicherzustellen, dass der Computer richtig mit dem Speicher kommuniziert. (Weitere Informationen hierzu finden Sie unter Speicher.) Starten Sie den Computer neu. Führen Sie das Programm "Dell Diagnostics" aus. Wenn ein Diagnosetest fehlschlägt, wenden Sie sich an Dell. Mausprobleme Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. Den Computer neu starten 1.
Seite 171: Probleme Mit Der Stromversorgung
Vergewissern Sie sich, dass das Kabel an der Vorderseite richtig an der Systemplatine angeschlossen ist. Ändern Sie die Einstellung des Spannungswahlschalters auf der Rückseite des Computers. Besteht das Problem weiterhin, wenden Sie sich an Dell. Die Stromanzeige leuchtet gelb – Der Computer wird zwar mit Strom versorgt, aber es besteht möglicherweise ein Problem mit der internen Stromversorgung. Vergewissern Sie sich, dass das Mikroprozessor-Netzkabel richtig an der Systemplatine angeschlossen ist.
Seite 172: Probleme Mit Seriellen Oder Parallelen Geräten
Optionseinstellungen Integrated Devices (Integrierte Geräte). Stellen Sie sicher, dass die Einstellung für die Option Serial Port (Serieller Anschluss) (für ein serielles Gerät) oder Parallel Port (Paralleler Anschluss) (für ein paralleles Gerät) mit den empfohlenen Einstellungen übereinstimmt. Die Softwaredokumentation lesen – Wenn ein Problem mit einer bestimmten Software auftritt, entnehmen Sie der Softwaredokumentation die empfohlenen Einstellungen für den seriellen oder parallelen Anschluss. Stellen Sie sicher, dass die Anschlusseinstellungen mit den empfohlen Einstellungen übereinstimmen. Programm "Dell Diagnostics" ausführen – Werden die Tests nicht ordnungsgemäß durchgeführt, wenden Sie sich an Dell. Das Gerät prüfen – Tauschen Sie das Gerät gegen ein vergleichbares Gerät aus, das richtig funktioniert. ...
Seite 173: Die Kopfhörer Geben Keinen Klang Wieder
Sie sich, dass Sound unter der Option Integrated Devices (Integrierte Geräte) auf On (Ein) gesetzt ist. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu. Programm "Dell Diagnostics" ausführen Wenn die Tests fehlerfrei abgeschlossen werden, funktioniert der Controller einwandfrei. Wenn das Problem weiterhin besteht oder die Tests nicht fehlerfrei abgeschlossen werden, wenden Sie sich an Dell.
Seite 174: Wenn Die Anzeige Schlecht Lesbar Ist
(Primärer Video-Controller) unter der Option Integrated Devices (Integrierte Geräte) richtig eingestellt ist. Bei einer AGP-Karte setzen Sie Primärer Video-Controller auf AGP. Bei einer PCI-Karte setzen Sie Primärer Video-Controller auf Auto. Beenden Sie das System- Setup-Programm, und starten Sie den Computer neu. Programm "Dell Diagnostics" ausführen – Tritt bei einem Test ein Fehler auf, wenden Sie sich an Dell.
Seite 175: Technische Daten
Zurück zum Inhaltsverzeichnis Technische Daten Dell™ OptiPlex™ GX270 System Benutzerhandbuch Mikroprozessor Mikroprozessortyp ® ® ® Intel Pentium 4 und Celeron ; das Design bietet die Möglichkeit, den Mikroprozessor durch von Dell unterstützte Upgrades zu aktualisieren. Über das System-Setup-Programm kann eine niedrigere Kompatibilitätstaktrate eingestellt werden. L1-Datencache-Speicher 8 KB L2-Cache-Speicher Achtfach assoziativer Writeback-SRAM mit Pipeline- Burst (128 KB, 256 KB, 512 KB, oder 1 MB abhängig von der Systemkonfiguration) Speicher ...
Seite 176 Erweiterungsbus Bustyp PCI 2.2 AGP 3.0 USB 2.0 Bustaktrate PCI: 33 MHz AGP: 66 MHz Small FormFactor-Computer Low-Profile-Karten werden unterstützt (Kartengröße = 6,35 cm [Höhe] mal 16,76 cm [Länge]) AGP Anschluss Einer Anschlussgröße 172-polig Anschluss-Datenbreite (max.) 32 Bits Bus-Protokolle 8x-/4x-Modus bei 1,5 V PCI Anschluss Einer 120-polig Anschlussgröße Anschluss-Datenbreite (max.) 32 Bits Small Desktop-Computer...
Seite 177 Seriell 9-poliger Anschluss, 16550C-kompatibel Parallel 25-poliger Anschluss (bidirektional) Video 15-poliger Anschluss Netzwerkadapter RJ-45-Anschluss PS/2 (Tastatur und Mausanschluss) 6-poliger Mini-DIN-Anschluss USB Zwei vorderseitige und sechs rückseitige USB 2.0- kompatible Anschlüsse Audio Drei Anschlüsse für Leitungseingang, Leitungsausgang und Mikrofon; ein vorderseitiger Anschluss für Kopfhörer Systemplatinenanschlüsse: Primäres IDE-Laufwerk 40-poliger Anschluss Sekundäres IDE-Laufwerk 40-poliger Anschluss Serielles ATA-Laufwerk 7-poliger Anschluss Sekundäres serielles ATA-Laufwerk (beim 7-poliger Anschluss Small FormFactor- oder Small Desktop-...
Seite 178 Stromversorgung Gleichstromversorgung: Leistung Small FormFactor-Computer: 160 W Small Desktop-Computer: 210 W Small Minitower-Computer: 250 W Wärmeabgabe Small FormFactor-Computer: 455 BTU/h Small Desktop-Computer: 500 BTU/h Small Minitower-Computer: 910 BTU/h Spannung 90 V bis 135 V bei 50/60 Hz; 180 V bis 265 V bei 50/60 Hz Speicherbatterie 3-V-Lithium-Knopfzelle (CR2032)
Seite 179 Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ GX270 System Benutzerhandbuch HINWEIS: Ein HINWEIS macht auf wichtige Informationen aufmerksam, mit denen Sie das System besser einsetzen können. VORSICHT: VORSICHT warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Eine vollständige Liste von Abkürzungen und Akronymen finden Sie im Glossar. ® ® Wenn Sie einen Computer der Serie Dell™ n erworben haben, sind die Verweise in diesem Dokument auf die Betriebssysteme Microsoft Windows nicht zutreffend. Mai 2004 8Y945 Rev. A02 Zurück zum Inhaltsverzeichnis ...
Seite 180: Informationen Zu Garantie Und Rückgaberecht
Zurück zum Inhaltsverzeichnis Informationen zu Garantie und Rückgaberecht Dell™ OptiPlex™ GX270 System Benutzerhandbuch Die Hardwareprodukte der Dell Computer Corporation ("Dell") werden aus Teilen und Komponenten hergestellt, die gemäß den üblichen Industrienormen als neu oder neuwertig zu bezeichnen sind. Weitere Informationen über die Garantiebestimmungen von Dell für Ihren Computer finden Sie im Setup- und Schnellreferenzhandbuch. Zurück zum Inhaltsverzeichnis ...
Seite 181: Funktionen Von Microsoft
Zurück zum Inhaltsverzeichnis ® ® Funktionen von Microsoft Windows Dell™ OptiPlex™ GX270 System Benutzerhandbuch Übertragen von Daten auf einen Zielcomputer Benutzerkonten und schnelle Benutzerumschaltung Einrichten eines Heim- und Firmennetzwerks Übertragen von Daten auf einen Zielcomputer ® ® Das Betriebssystem Microsoft Windows XP verfügt über einen Assistenten zum Übertragen von Dateien und Einstellungen, mit dem Daten vom Quellcomputer auf einen Zielcomputer übertragen werden können. Es können folgende Daten übertragen werden: E-Mails Symbolleisteneinstellungen Fenstergrößen Internetfavoriten Die Daten können über eine Netzwerkverbindung oder eine serielle Direktverbindung an den Zielcomputer übertragen oder auf einem austauschbaren Datenträger wie einer beschreibbaren CD oder einer Diskette gespeichert werden. So bereiten Sie den Zielcomputer auf die Dateiübertragung vor: 1. Auf die Schaltfläche Start klicken, auf All Programs (Alle Programme) ® Accessories (Zubehör) ® System Tools (Systemprogramme) zeigen und dann auf Files and Settings Transfer Wizard (Assistent zum Übertragen von Dateien und Einstellungen) klicken.
Seite 182: Schnelle Benutzerumschaltung
1. Auf die Schaltfläche Start und anschließend auf Control Panel (Systemsteuerung) klicken. 2. Im Fenster Systemsteuerung auf User Accounts (Benutzerkonten) klicken. 3. Unter Pick a task (Wählen Sie eine Aufgabe) auf Create a new account (Neues Konto erstellen) klicken. 4. Unter Name the new account (Name des neuen Kontos) den Namen des neuen Benutzers eingeben und auf Next (Weiter) klicken. 5.
