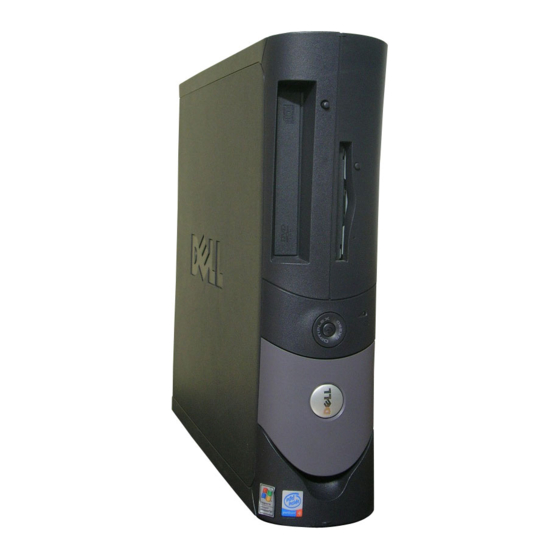

Seite 1 Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Small Form-Factor-Computer Small Desktop-Computer Desktop-Computer Small Mini-Tower-Computer Mini-Tower-Computer ...
Seite 2: Erweiterte Funktionen
Battery Low Die Systembatteriespannung ist auf 2,2V oder weniger gefallen. Weitere Informationen zur ASF-Implementierung von Dell finden Sie im ASF User's Guide (ASF-Benutzerhandbuch) und im ASF Administrator's Guide (ASF- Administratorhandbuch) auf der Dell Support-Website support.dell.com. Dell OpenManage IT Assistant ...
Seite 3: Dell Openmanage Client Instrumentation
Ändern des Computerstatus, beispielsweise BIOS-Aktualisierungen oder Fern-Herunterfahren des Computers Bei verwalteten Systemen wird Dell OpenManage Client Instrumentation in einem Netzwerk eingerichtet, das mit IT Assistant arbeitet. Informationen zu Dell OpenManage Client Instrumentation finden Sie im Dell OpenManage Client Instrumentation User's Guide (Dell OpenManage Client Instrumentation- Benutzerhandbuch) auf der Dell-Support-Website unter support.dell.com.
Seite 4 Verwenden Sie nur ein Vorhängeschloss oder ein Vorhängeschloss und ein zusätzliches Sicherungskabel mit Verschlussring für ein Vorhängeschloss. Die Sicherung mittels eines Vorhängeschlosses verhindert, dass Unbefugte den Computer öffnen. Durch ein Sicherungskabel, das um ein unbewegliches Objekt gebunden und mit einem Vorhängeschloss gesichert ist, wird der unbefugte Wegtransport des Computers verhindert. Befestigen Sie eine handelsübliche Diebstahlschutzvorrichtung am Sicherungskabeleinschub an der Rückseite des Computers. ANMERKUNG: Vor dem Kauf einer Diebstahlsicherung sollten Sie prüfen, ob diese mit dem Sicherungskabeleinschub am Computer kompatibel ist. Die Diebstahlschutzvorrichtungen bestehen in der Regel aus einem Metallkabel mit einem daran befestigten Schloss und einem Schlüssel. Die mit der Vorrichtung gelieferte Dokumentation enthält Anweisungen zur Installation. Kennwortschutz HINWEIS: Obwohl Kennwörter einen gewissen Schutz für die Daten auf dem Computer bieten, gewährleisten sie keine absolute Sicherheit. Wenn für die Daten eine höhere Sicherheit benötigt wird, sollten Sie zusätzliche Schutzfunktionen verwenden, z. B. ein Datenverschlüsselungsprogramm. Systemkennwort HINWEIS: Wenn der Computer unbeaufsichtigt und mit deaktivierter Systemkennwortfunktion läuft oder wenn der Computer nicht abgeschlossen ist, so dass sich das Kennwort durch Ändern der Steckbrückeneinstellung deaktivieren lässt, können Unbefugte Zugriff auf die Daten der Festplatte erlangen. Einstellungsoptionen In folgenden beiden Fällen ist es nicht möglich, das Kennwort zu ändern oder ein Kennwort zuzuweisen: Set (Festgelegt) – Ein Systemkennwort wurde zugewiesen. Disabled – Das Systemkennwort wurde durch eine Steckbrückeneinstellung auf der Systemplatine deaktiviert. ...
Seite 5: Eingabe Des Systemkennworts
Für jedes eingegebene Zeichen (auch für ein Leerzeichen) wird ein Platzhalter im Feld angezeigt. 4. Drücken Sie auf die Eingabetaste Ist das neue Systemkennwort kürzer als 32 Zeichen, wird dennoch das gesamte Feld mit Platzhaltern gefüllt. Die Überschrift wechselt zu Verify Password (Kennwort bestätigen). Es wird erneut ein leeres, 32-stelliges Feld in eckigen Klammern angezeigt. 5. Um Ihr Kennwort zu bestätigen, geben Sie es ein zweites Mal ein und drücken danach die <Eingabetaste>. Die Kennworteinstellung wird auf Set (Festgelegt) geändert. 6. Beenden Sie das System-Setup-Programm. Der Kennwortschutz wird wirksam, sobald Sie den Computer neu starten. Eingabe des Systemkennworts ...
Seite 6: Admin Password
Rufen Sie das System-Setup-Programm aufrufen und prüfen Sie, ob die Option Password Status (Passwortstatus) auf Unlocked (Nicht gesperrt) gesetzt wurde. 2. Starten Sie den Computer neu. 3. Geben Sie das Systemkennwort ein, wenn Sie dazu aufgefordert werden. 4. Drücken Sie auf <Strg><Eingabetaste>, um das bestehende Systemkennwort zu deaktivieren. 5. Stellen Sie sicher, dass die Option System Password (Systemkennwort) auf Not Set (Nicht festgelegt) gesetzt wurde. ...
Seite 7: Vergessenes Kennwort Deaktivieren Und Neues Kennwort Vergeben
Es ist empfehlenswert, diese Informationen zu notieren, bevor Sie Änderungen im System-Setup-Programm vornehmen, um sie bei Bedarf zur Hand zu haben. Aufrufen des System-Setup-Programms 1. Schalten Sie den Computer ein, oder führen Sie einen Neustart aus. 2. Wenn das blaue DELL-Logo angezeigt wird, sofort <F2> drücken. Falls Sie so lange gewartet haben, bis das Betriebssystem-Logo erscheint, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie den Computer danach herunter, und starten Sie ihn erneut.
Seite 8: Optionen Des System-Setup-Programms
Die System-Setup-Menüs zeigen die aktuellen Konfigurationsdaten für Ihren Computer an. Der Bildschirm gliedert sich in drei Bereiche: Die Optionsliste, das Feld der aktiven Option und Erklärungen der Tastenfunktionen. Optionsliste – Dieses Feld Optionsfeld – Dieses Feld zeigt Informationen über jede der wird auf der linken Seite des Optionen an. Hier können Sie die aktuellen Einstellungen anzeigen Bildschirms angezeigt. In und ändern. diesem Feld mit Bildlaufleisten werden die Konfigurationsoptionen Ihres Computers aufgeführt, u.a. Verwenden Sie die Nach-links- oder die Nach-rechts-Taste, um eine installierte Hardware, Option auszuwählen. Drücken Sie die <Eingabetaste>, um diese ...
Seite 9 seriellen/parallelen ATA-Modus. Drive Controller (Laufwerk- Controller) Diese Einstellung legt fest, ob bei Festplattenfehlern während des Systemstarts Fehlermeldungen angezeigt werden. Error Reporting (Fehler- Berichterstattung) Onboard Devices (integrierte Geräte) Aktiviert oder deaktiviert den eingebauten Audio-Controller. Audio Controller Aktiviert oder deaktiviert den seriellen Mausanschluss. Diese Einstellung ist nur verfügbar, wenn ein optionaler Adapter für den seriellen Anschluss installiert wurde. Mouse Port Mögliche Einstellungen für den Netzwerk-Controller sind On (Aktiviert, Standardeinstellung), Off (Deaktiviert) und On w/ PXE (Aktiviert mit PXE). Wenn die Einstellung On w/PXE (An w/PXE) aktiv ist (nur für den künftigen Startvorgang verfügbar), wird der Benutzer durch den Computer aufgefordert, die Tastenkombination <Strg><Alt><b> zu drücken. ...
Seite 10 Falls die Option auf Set (Festgelegt) eingestellt ist, wurde ein Admin-Kennwort zugewiesen. Falls die Option auf Not Set (Nicht festgelegt) eingestellt ist, wurde kein Kennwort zugewiesen, und die Kennwortsteckbrücke auf der Systemplatine befindet sich im Zustand „Aktiviert” (Standardeinstellung). Falls die Option auf Disabled (Deaktiviert) eingestellt ist, wurde das Systemkennwort durch die Steckbrückeneinstellung auf der Systemplatine deaktiviert.
Seite 11: Boot Sequence (Startreihenfolge)
Onboard or USB CD-ROM Drive (Eingebautes oder USB-CD-ROM-Laufwerk) – Der Computer versucht, vom CD-ROM-Laufwerk aus zu starten. Wenn sich keine CD im Laufwerk befindet oder die CD nicht startfähig ist, wird eine Fehlermeldung ausgegeben. Startreihenfolge für den aktuellen Startvorgang ändern Sie können über diese Funktion beispielsweise einstellen, dass der Computer vom CD-Laufwerk aus startet, damit das Programm „Dell Diagnostics” auf der CD Drivers and Utilities ausgeführt werden kann; nach Beendigung der Diagnosetests startet der Computer dann wieder von der Festplatte aus. Sie können mit dieser Funktion auch festlegen, dass der Computer von einem USB-Gerät wie z. B. einem Diskettenlaufwerk, Speicherschlüssel oder CD-RW-Laufwerk neu startet. ...
Seite 12: Starten Eines Usb-Gerätes
ANMERKUNG: Ein Systemstart kann nur von einem startfähigen USB-Gerät aus durchgeführt werden. Um sicherzustellen, dass das Gerät startfähig ist, lesen Sie die Informationen in der Dokumentation des Geräts. Startreihenfolge für künftige Startvorgänge ändern Rufen Sie das System-Setup-Programm auf. 2. Verwenden Sie die Pfeiltasten, um die Menüoption Boot Sequence (Startsequenz) zu markieren und drücken Sie die <Eingabetaste>, um das Popup- Menü zu öffnen . ANMERKUNG: Notieren Sie die aktuelle Startreihenfolge, falls Sie diese später wiederherstellen möchten. 3. Blättern Sie mit der Nach-oben- und mit der Nach-unten-Taste durch die Geräteliste. 4. Drücken Sie die Leertaste, um ein Gerät zu aktivieren bzw. zu deaktivieren (aktivierte Geräte sind mit einem Häkchen versehen). 5. Drücken Sie auf <UMSCH><Pfeil-Nach-oben-Taste> oder auf <UMSCH><Pfeil-Nach-unten-Taste>, um ein ausgewähltes Gerät in der Liste nach oben oder nach unten zu verschieben. Starten eines USB-Gerätes ...
Seite 13 Small Desktop-Computer (Kleiner Desktop-Computer) Small Minitower-Computer (Kleiner Desktop-Computer) Steckbrücke Einstellung Beschreibung PSWD Kennwortfunktionen sind aktiviert. (Standardeinstellung) Kennwortfunktionen sind deaktiviert. RTCRST Echtzeituhr zurückstellen. überbrückt nicht überbrückt 3. Die Computerabdeckung schließen. 4. Schließen Sie den Computer und den Bildschirm an die Stromversorgung an, und schalten Sie beide Geräte ein. 5. Wenn der Microsoft® Windows®-Desktop angezeigt wird, fahren Sie den Computer herunter.
Seite 14: Löschen Von Cmos-Einstellungen
12. Vergeben Sie ein neues System- und/oder Admin-Kennwort. Löschen von CMOS-Einstellungen WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Setzen Sie die CMOS-Einstellungen zurück: a. Suchen Sie die Steckbrücken für das Kennwort (PSWD) und das CMOS (RTC_RST) auf der Systemplatine. b. Ziehen Sie die Steckbrücke ab. c. Stecken Sie die Kennwortsteckbrücke auf die RTC_RST-Stifte, und warten Sie ca. fünf Sekunden. d. Ziehen Sie die Steckbrücke von den RTC_RST-Stiften ab, und stecken Sie sie wieder auf die Kennwortstifte. 3.
Seite 15 geschrieben werden. Anschließend wird die Stromversorgung des Systems abgeschaltet. Wenn der Computer aus diesem Modus in den normalen Betriebsmodus übergeht, wird er neu gestartet, und der Speicherinhalt wird wiederhergestellt. Der Normalbetrieb wird an der Stelle wieder aufgenommen, an der der Computer in den Ruhezustand übergegangen ist. Dieser Zustand wird unter Windows NT 4.0 nicht unterstützt. ANMERKUNG: Alle Komponenten, die im Computer installiert sind, müssen diese Funktion unterstützen. Außerdem müssen die entsprechenden Treiber geladen sein, damit der Ruhezustand aufgerufen werden kann. Weitere Informationen finden Sie in der Dokumentation des Herstellers zu den einzelnen Komponenten. Shutdown (Herunterfahren). In diesem Ruhezustand wird fast die gesamte Stromversorgung des Computers ausgeschaltet. Solange der Computer an eine Stromversorgung angeschlossen bleibt, kann er automatisch oder aus der Ferne gestartet werden.
Seite 16 Battery Low Die Systembatteriespannung ist auf 2,2V oder weniger gefallen. Weitere Informationen zur ASF-Implementierung von Dell finden Sie im ASF User's Guide (ASF-Benutzerhandbuch) und im ASF Administrator's Guide (ASF- Administratorhandbuch) auf der Dell Support-Website support.dell.com. Dell OpenManage IT Assistant ...
Seite 17 Ändern des Computerstatus, beispielsweise BIOS-Aktualisierungen oder Fern-Herunterfahren des Computers Bei verwalteten Systemen wird Dell OpenManage Client Instrumentation in einem Netzwerk eingerichtet, das mit IT Assistant arbeitet. Informationen zu Dell OpenManage Client Instrumentation finden Sie im Dell OpenManage Client Instrumentation User's Guide (Dell OpenManage Client Instrumentation- Benutzerhandbuch) auf der Dell-Support-Website unter support.dell.com.
Seite 18 Verwenden Sie eine der folgenden Methoden, um den Computer zu sichern: Verwenden Sie nur ein Vorhängeschloss oder ein Vorhängeschloss und ein zusätzliches Sicherungskabel mit Verschlussring für ein Vorhängeschloss. Die Sicherung mittels eines Vorhängeschlosses verhindert, dass Unbefugte den Computer öffnen. Durch ein Sicherungskabel, das um ein unbewegliches Objekt gebunden und mit einem Vorhängeschloss gesichert ist, wird der unbefugte Wegtransport des Computers verhindert. Befestigen Sie eine handelsübliche Diebstahlschutzvorrichtung am Sicherungskabeleinschub an der Rückseite des Computers. ANMERKUNG: Vor dem Kauf einer Diebstahlsicherung sollten Sie prüfen, ob diese mit dem Sicherungskabeleinschub am Computer kompatibel ist. Die Diebstahlschutzvorrichtungen bestehen in der Regel aus einem Metallkabel mit einem daran befestigten Schloss und einem Schlüssel. Die mit der Vorrichtung gelieferte Dokumentation enthält Anweisungen zur Installation. Kennwortschutz HINWEIS: Obwohl Kennwörter einen gewissen Schutz für die Daten auf dem Computer bieten, gewährleisten sie keine absolute Sicherheit. Wenn für die Daten eine höhere Sicherheit benötigt wird, sollten Sie zusätzliche Schutzfunktionen verwenden, z. B. ein Datenverschlüsselungsprogramm. Systemkennwort HINWEIS: Wenn der Computer unbeaufsichtigt und mit deaktivierter Systemkennwortfunktion läuft oder wenn der Computer nicht abgeschlossen ist, so dass sich das Kennwort durch Ändern der Steckbrückeneinstellung deaktivieren lässt, können Unbefugte Zugriff auf die Daten der Festplatte erlangen. Einstellungsoptionen ...
Seite 19 Einige Tastenkombinationen sind nicht zulässig. Werden diese verwendet, ertönt ein Signalton aus dem Lautsprecher. Für jedes eingegebene Zeichen (auch für ein Leerzeichen) wird ein Platzhalter im Feld angezeigt. 4. Drücken Sie <Eingabe>. Ist das neue Systemkennwort kürzer als 32 Zeichen, wird dennoch das gesamte Feld mit Platzhaltern gefüllt. Die Überschrift wechselt zu Verify Password (Kennwort bestätigen). Es wird erneut ein leeres, 32-stelliges Feld in eckigen Klammern angezeigt. 5. Um Ihr Kennwort zu bestätigen, geben Sie es ein zweites Mal ein und drücken danach die <Eingabetaste>. Die Kennworteinstellung wird auf Set (Festgelegt) geändert. 6. Beenden Sie das System-Setup-Programm. Der Kennwortschutz wird wirksam, sobald Sie den Computer neu starten. Eingabe des Systemkennworts ...
Seite 20 Systemkennwort löschen oder ändern Rufen Sie das System-Setup-Programm auf und prüfen Sie, ob die Option Password Status (Passwortstatus) auf Unlocked (Nicht gesperrt) gesetzt wurde. 2. Starten Sie den Computer neu. 3. Geben Sie das Systemkennwort ein, wenn Sie dazu aufgefordert werden. 4. Drücken Sie auf <Strg><Eingabetaste>, um das bestehende Systemkennwort zu deaktivieren. 5. Stellen Sie sicher, dass die Option System Password (Systemkennwort) auf Not Set (Nicht festgelegt) gesetzt wurde. ...
Seite 21 Es ist empfehlenswert, diese Informationen zu notieren, bevor Sie Änderungen im System-Setup-Programm vornehmen, um sie bei Bedarf zur Hand zu haben. Aufrufen des System-Setup-Programms 1. Schalten Sie den Computer ein, oder führen Sie einen Neustart aus. 2. Wenn das blaue DELL-Logo angezeigt wird, sofort <F2> drücken. Falls Sie so lange gewartet haben, bis das Betriebssystem-Logo erscheint, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie den Computer danach herunter, und starten Sie ihn erneut.
Seite 22 Auf den Bildschirmen des System-Setup werden die aktuellen oder veränderbaren Konfigurationsinformationen des Computers angezeigt. Der Bildschirm gliedert sich in drei Bereiche: die Optionsliste, das Feld der aktiven Optionen und Tastenfunktionen. Optionsliste – Dieses Feld wird auf Optionsfeld – Dieses Feld zeigt Informationen über jede der Optionen an. In diesem Feld können der linken Seite des Bildschirms Sie sich die derzeitigen Einstellungen ansehen und Ihre Einstellungen verändern. angezeigt. Das Feld ist eine Liste mit Bildlaufleisten, in der die ...
Seite 23 seriellen/parallelen ATA-Modus. Drive Controller (Laufwerk- Controller) Diese Einstellung legt fest, ob bei Festplattenfehlern während des Systemstarts Fehlermeldungen angezeigt werden. Error Reporting (Fehler- Berichterstattung) Integrierte Geräte Aktiviert oder deaktiviert den eingebauten Audio-Controller. Audio Controller Aktiviert oder deaktiviert den seriellen Mausanschluss. Diese Einstellung ist nur verfügbar, wenn ein optionaler Adapter für den seriellen Anschluss installiert wurde. Mouse Port Mögliche Einstellungen für den Netzwerk-Controller sind On (Aktiviert, Standardeinstellung), Off (Deaktiviert) und On w/ PXE (Aktiviert mit PXE). Wenn die Einstellung On w/PXE (An w/PXE) aktiv ist (nur für den künftigen Startvorgang verfügbar), wird der Benutzer durch den Computer aufgefordert, die Tastenkombination <Strg><Alt><b> zu drücken. ...
Seite 24 <Strg><Eingabetaste>. Zeigt den derzeitigen Status der Systemkennwortfunktion an und ermöglicht die Bestätigung und Vergabe eines neuen Systemkennworts. Mögliche Einstellungen sind Set (Festgelegt), Not Set (Nicht festgelegt) und Disabled (Deaktiviert). System Password Falls die Option auf Set (Festgelegt) eingestellt ist, wurde ein Admin-Kennwort zugewiesen. (Systemkennwort) Falls die Option auf Not Set (Nicht festgelegt) eingestellt ist, wurde kein Kennwort zugewiesen, und die Kennwortsteckbrücke auf der Systemplatine befindet sich im Zustand „Aktiviert”...
Seite 25 CD im Laufwerk befindet oder sich auf der CD kein Betriebssystem befindet, erzeugt der Computer eine Fehlermeldung. Startreihenfolge für den aktuellen Startvorgang ändern Sie können über diese Funktion beispielsweise einstellen, dass der Computer vom CD-Laufwerk aus startet, damit das Programm „Dell Diagnostics” auf der CD Drivers and Utilities ausgeführt werden kann; nach Beendigung der Diagnosetests startet der Computer dann wieder von der Festplatte aus. Sie können mit dieser Funktion auch festlegen, dass der Computer von einem USB-Gerät wie z. B. einem Diskettenlaufwerk, Speicherschlüssel oder CD-RW-Laufwerk neu startet.
Seite 26: Diskettenlaufwerk
4. Geben Sie unten im Menü die Nummer des Geräts ein, das für den aktuellen Startvorgang verwendet werden soll. Wenn Sie beispielsweise von einem USB-Memory Key starten, markieren Sie USB Device (USB-Gerät) und drücken Sie die <Eingabetaste>. ANMERKUNG: Ein Systemstart kann nur von einem startfähigen USB-Gerät aus durchgeführt werden. Um sicherzustellen, dass das Gerät startfähig ist, lesen Sie die Informationen in der Dokumentation des Geräts. Startreihenfolge für künftige Startvorgänge ändern Aufrufen des System-Setup-Programms. 2. Verwenden Sie die Pfeiltasten, um die Menüoption Boot Sequence (Startsequenz) zu markieren und drücken Sie die <Eingabetaste>, um das Popup- Menü zu öffnen . ANMERKUNG: Notieren Sie die aktuelle Startreihenfolge, falls Sie diese später wiederherstellen möchten. 3. Blättern Sie mit der Nach-oben- und mit der Nach-unten-Taste durch die Geräteliste. 4. Drücken Sie die Leertaste, um ein Gerät zu aktivieren bzw. zu deaktivieren (aktivierte Geräte sind mit einem Häkchen versehen). 5.
Seite 27 Small Form-Factor-Computer Small Desktop-Computer (Kleiner Desktop-Computer) Desktop-Computer Small Mini-Tower-Computer Mini-Tower-Computer Steckbrücke Einstellung Beschreibung PSWD (Standardeinstellung) Kennwortfunktionen sind aktiviert. Kennwortfunktionen sind deaktiviert. RTCRST Echtzeituhr zurückstellen. ...
Seite 28 überbrückt nicht überbrückt 3. Schließen Sie die Computerabdeckung. 4. Schließen Sie den Computer und den Bildschirm an die Stromversorgung an, und schalten Sie beide Geräte ein. 5. Wenn der Microsoft® Windows®-Desktop angezeigt wird, fahren Sie den Computer herunter. 6. Schalten Sie den Bildschirm aus, und trennen Sie ihn von der Stromversorgung. 7. Ziehen Sie das Netzkabel des Computers aus der Steckdose, und drücken Sie den Netzschalter, um die Systemplatine zu erden. 8. Öffnen Sie die Computerabdeckung. 9. Suchen Sie die 2-polige Kennwortsteckbrücke (PSWD) auf der Systemplatine, und setzen Sie die Steckbrücke ein, um die Kennwortoption wiederherzustellen.
Seite 29 Hyper-Threading kann über das System-Setup-Programm aktiviert bzw. deaktiviert werden. Energieverwaltung Der Computer kann so eingestellt werden, dass er weniger Strom verbraucht, wenn an ihm nicht aktiv gearbeitet wird. Sie können den Energieverbrauch über das Betriebssystem des Computers und über bestimmte Optionseinstellungen im System-Setup-Programm einstellen. Die Zeiträume, in denen sich der Computer im Stromsparmodus befindet, werden auch als „Ruhezustände” bezeichnet: Standby. In diesem Ruhezustand wird die Stromversorgung der meisten Komponenten, einschließlich der Lüfter, gedrosselt oder völlig abgeschaltet. Der Systemspeicher bleibt jedoch aktiviert. Dieser Zustand wird unter Windows NT 4.0 nicht unterstützt. ANMERKUNG: Alle Komponenten, die im Computer installiert sind, müssen diese Funktion unterstützen. Außerdem müssen die entsprechenden Treiber geladen sein, damit der Standby-Modus aufgerufen werden kann. Weitere Informationen finden Sie in der Dokumentation des Herstellers zu den einzelnen Komponenten.
Seite 30: Austauschen Der Batterie
Zurück zum Inhaltsverzeichnis Batterie Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Austauschen der Batterie WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Eine Knopfzellenbatterie speist den Speicher für die Computerkonfiguration sowie die Datums- und Uhrzeitfunktion. Die Lebensdauer der Batterie beträgt mehrere Jahre. Die Batterie muss eventuell ausgetauscht werden, wenn bei der Startroutine ein falsches Datum oder eine inkorrekte Uhrzeit zusammen mit einer der folgenden Meldungen angezeigt wird: ...
Seite 31 4. Entfernen Sie die Systembatterie. a. Unterstützen Sie den Batterieanschluss, indem Sie fest auf die positive Seite des Anschlusses drücken. b. Während Sie den Batterieanschluss unterstützen, drücken Sie die Batterie zur positiven Seite des Anschlusses, und ziehen Sie sie aus der Sicherheitshaltung auf der negativen Seite des Anschlusses heraus. Positive Seite des Batterieanschlusses Systembatterie Negative Seite des Batterieanschlusses HINWEIS: Um Beschädigungen des Batterieanschlusses zu vermeiden, müssen Sie den Anschluss beim Auswechseln der Batterie gut festhalten. Installieren Sie die neue Systembatterie. 1. Unterstützen Sie den Batterieanschluss, indem Sie fest auf die positive Seite des Anschlusses drücken. 2. Halten Sie die Batterie mit dem positiven Pol (+) nach oben, und schieben Sie sie unter die Sicherungshalter auf der positiven Seite des Anschlusses. 3.
Seite 32: Empfohlene Werkzeuge
Zurück zum Inhaltsverzeichnis Vorbereitung Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Dieser Abschnitt enthält Informationen zum Installieren und Deinstallieren von Komponenten des Computers. Sofern nicht anders vermerkt, wird bei den Anweisungen davon ausgegangen, dass folgende Bedingungen erfüllt sind: Sie haben die Anweisungen in Ausschalten des Computers Vor der Arbeit an Komponenten im Innern des Computers befolgt. Sie haben die Sicherheitshinweise im beiliegenden Dell™-Produktinformationshandbuch gelesen. Um Komponenten zu ersetzen, führen Sie die Anweisungen zum Ausbau in umgekehrter Reihenfolge aus. Empfohlene Werkzeuge Für die in diesem Dokument aufgeführten Arbeitsschritte werden die folgenden Werkzeuge benötigt: Ein kleiner Schlitz-Schraubendreher Kreuzschlitz-Schraubendreher Programmdiskette oder CD mit BIOS-Flash-Update ...
Seite 33 HINWEIS: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 2. Trennen Sie alle Telefon- und Datenübertragungskabel vom Computer. 3. Trennen Sie den Computer und alle angeschlossenen Geräte von der Steckdose, und drücken Sie anschließend den Netzschalter, um die Systemplatine zu erden. 4. Gegebenenfalls müssen Sie den Standrahmen entfernen. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 5. Öffnen Sie die Computerabdeckung. HINWEIS: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit am System regelmäßig, um statische Elektrizität abzuleiten, die interne Bauteile beschädigen könnte. Zurück zum Inhaltsverzeichnis ...
Seite 34: Bevor Sie Beginnen
Zurück zum Inhaltsverzeichnis Bevor Sie beginnen Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Dieses Kapitel enthält Verfahren für das Entfernen und Installieren von Komponenten von bzw. auf Ihrem Computer. Wenn nicht anders angegeben, wird bei jedem Verfahren vorausgesetzt, dass folgende Bedingungen zutreffen: Sie haben die Anweisungen in Ausschalten des Computers Vor der Arbeit an Komponenten im Innern des Computers befolgt. Sie haben die Sicherheitshinweise im beiliegenden Dell™-Produktinformationshandbuch gelesen. Um Komponenten zu ersetzen, führen Sie die Anweisungen zum Ausbau in umgekehrter Reihenfolge aus. Empfohlene Werkzeuge ...
Seite 35 HINWEIS: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 2. Trennen Sie alle Telefon- und Datenübertragungskabel vom Computer. 3. Trennen Sie den Computer und alle angeschlossenen Geräte von der Steckdose, und drücken Sie anschließend den Netzschalter, um die Systemplatine zu erden. 4. Gegebenenfalls müssen Sie den Standrahmen entfernen. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 5. Öffnen Sie die Computerabdeckung. HINWEIS: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit regelmäßig, um statische Elektrizität abzuleiten, die interne Bauteile beschädigen könnte. Zurück zum Inhaltsverzeichnis ...
Seite 36: Gehäuseeingriffsschalter
Zurück zum Inhaltsverzeichnis Gehäuseeingriffsschalter Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Gehäuseeingriffsschalter ersetzen 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Kabel des Gehäuseeingriffsschalter vom Bedienfeld auf der Vorderansicht des Computers. Merken Sie sich den Verlauf des Gehäuseeingriffkabels, während sie es vom Gehäuse abziehen. Möglicherweise ist das Kabel im Gehäuse durch Haken arretiert. 3. Ziehen Sie den Gehäuseeingriffsschalter aus dem Steckplatz, und entfernen Sie ihn zusammen mit dem Kabel aus dem Computer. ...
Seite 37: Gehäuseeingriffswarnung Zurücksetzen
7. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein. Gehäuseeingriffswarnung zurücksetzen 1. Schalten Sie den Computer ein, oder führen Sie einen Neustart aus. 2. Wenn das blaue DELL-Logo angezeigt wird, drücken Sie sofort <F2>. Falls Sie so lange gewartet haben, bis das Betriebssystem-Logo erscheint, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie den Computer danach herunter, und starten Sie ihn erneut.
Seite 38: Schalter Für Die Gehäuseeingriffswarnung
Zurück zum Inhaltsverzeichnis Schalter für die Gehäuseeingriffswarnung Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Entfernen des Gehäuseeingriffsschalters Austauschen des Gehäuseeingriffsschalters Entfernen des Gehäuseeingriffsschalters VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Folgen Sie den Anweisungen unter „Vorbereitungen”. 2. Entfernen Sie das Kabel des Gehäuseeingriffsschalters von der Systemplatine. Merken Sie sich den Verlauf des Gehäuseeingriffkabels, während sie es vom Gehäuse abziehen. Möglicherweise ist das Kabel im Gehäuse durch Haken arretiert. 3. Ziehen Sie den Gehäuseeingriffsschalter vorsichtig mithilfe eines flachen Schraubenziehers aus dem Steckplatz heraus und entfernen Sie den Schalter zusammen mit dem Kabel vom Computer. Small Form-Factor-Computer Small Desktop-Computer (Kleiner Desktop-Computer)
Seite 39 Desktop-Computer Small Mini-Tower-Computer ...
Seite 40: Schalter Für Die Gehäuseeingriffswarnung Ersetzen
Mini-Tower-Computer Schalter für die Gehäuseeingriffswarnung ersetzen VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Schieben Sie den Gehäuseeingriffsschalter vorsichtig in den Steckplatz hinein und schließen Sie das Kabel wieder an der Systemplatine an. 2. Schließen die Computerabdeckung. 3. Bringen Sie gegebenenfalls den Standrahmen wieder an. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 4. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein. Gehäuseeingriffswarnung zurücksetzen ...
Seite 41 1. Schalten Sie den Computer ein, oder führen Sie einen Neustart aus. 2. Wenn das blaue DELL-Logo angezeigt wird, drücken Sie sofort <F2>. Falls Sie so lange gewartet haben, bis das Betriebssystem-Logo erscheint, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie danach den Computer herunter und starten Sie ihn erneut. 3. Wählen Sie die Option Chassis Intrusion (Gehäuseeingriff), und drücken Sie dann die Nach-links- oder die Nach-rechts-Taste, um Reset (Zurücksetzen) ...
Seite 42: Computer Reinigen
Zurück zum Inhaltsverzeichnis Computer reinigen Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Computer, Tastatur und Monitor WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. WARNUNG: Trennen Sie den Computer vor der Reinigung vom Stromnetz. Reinigen Sie den Computer mit einem weichen, leicht befeuchteten Tuch. Verwenden Sie keine Flüssig- oder Sprühreiniger, da sie entzündliche Substanzen enthalten können. Entfernen Sie mithilfe eines Staubsaugers mit Bürstenaufsatz vorsichtig den Staub aus den Öffnungen und Vertiefungen des Computers sowie zwischen den Tasten der Tastatur.
Seite 43 HINWEIS: Reinigen Sie die Disc keinesfalls in kreisförmigen Bewegungen, damit die Oberfläche nicht beschädigt wird. 2. Reinigen Sie die Unterseite der Disc (die unbeschriftete Seite) vorsichtig mit einem weichen und fusselfreien Tuch in gerader Linie von der Mitte zum Rand hin. Bei hartnäckigem Schmutz können Sie Wasser oder eine schwache Lösung aus Wasser und milder Seife verwenden. Sie können auch handelsübliche Produkte zum Reinigen von Discs erwerben, die Schutz gegen Staub, Fingerabdrücke und Kratzer bieten. Reinigungsprodukte für CDs eignen sich in der Regel auch für DVDs. Zurück zum Inhaltsverzeichnis ...
Seite 44: Computerabdeckung Schließen
Zurück zum Inhaltsverzeichnis Computerabdeckung schließen Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Stellen Sie sicher, dass alle Kabel angeschlossen sind und diese nicht das Schließen der Abdeckung behindern. Ziehen Sie die Netzkabel etwas zu sich hin, so dass sie sich nicht unterhalb der Laufwerke verfangen. 2. Achten Sie darauf, dass keine Werkzeuge oder andere Teile im Computer zurückbleiben. 3. So schließen Sie die Abdeckung beim Small Form-Factor, Small Desktop und Small Mini-Tower: a. Drücken Sie die Abdeckung nach unten. ...
Seite 45 Zurück zum Inhaltsverzeichnis Informationen über Ihren Desktop-Computer: Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Vorderansicht Rückansicht Im Innern des Computers Komponenten der Systemplatine Vorderansicht USB 2.0-Anschlüsse (2) Schließen Sie Geräte, die Sie nur gelegentlich nutzen, beispielsweise einen Joystick, eine Kamera oder startfähige USB-Geräte an den USB-Frontanschlüssen an. (Weitere Informationen zum Starten von einem USB-Gerät aus finden Sie unter System-Setup-Programm).
Seite 46 bei dem Computer erleichtern. Diagnoseanzeigen Die Diagnoseanzeigen erleichtern die Fehlersuche bei Computerproblemen. Weitere Informationen finden Sie unter Diagnoseanzeigen. Festplattenlaufwerkanzeige Flackert, wenn auf das Festplattenlaufwerk zugegriffen wird. Kopfhöreranschluss Am Kopfhöreranschluss können Kopfhörer sowie die meisten im Handel erhältlichen Lautsprecher angeschlossen werden. Mikrofonanschluss Verwenden Sie den Mikrofonanschluss, um ein Mikrofon anzuschließen. 10 Diskettenlaufwerk Legen Sie in dieses Laufwerk eine Diskette ein.
Seite 47 können Sie am parallelen Anschluss an. Wenn Sie einen USB-Drucker haben, schließen Sie ihn an einem USB- Anschluss an. ANMERKUNG: Der integrierte parallele Anschluss wird automatisch deaktiviert, wenn der Computer eine installierte Karte mit einem parallelen Anschluss ermittelt, der für die gleiche Adresse konfiguriert wurde. Weitere Informationen finden Sie unter Optionen des System-Setup-Programms. Verbindungsintegritätsanzeige Grün – Es besteht eine gute Verbindung zwischen einem 10-Mbit/s-Netzwerk und dem Computer.
Seite 48: Im Inneren Des Computers
Im Inneren des Computers VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Gehen Sie beim Öffnen der Computerabdeckung sehr vorsichtig vor, um nicht versehentlich Kabelverbindungen der Systemplatine zu trennen. 1 Laufwerkschacht (CD/DVD, 5 PCI-Steckplätze (3) Diskette und Festplatte) 2 Netzteil 6 Kühlkörperbaugruppe 3 Schalter für die 7 Vordere E/A-Leiste Gehäuseeingriffswarnung 4 Systemplatine ...
Seite 49 Lüfteranschluss (FAN) Gehäuseeingriffsschalter (INTRUDER) Mikroprozessoranschluss (CPU) Kennwort-Jumper (PSWD) Netzanschluss (12VPOWER) PCI Express x16-Anschluss (PEG) Speichermodulanschlüsse (DIMM1, DIMM2, DIMM3 PCI-Steckkartenanschluss (PCI1) und DIMM4) Serielle Anschlüsse für ATA-Laufwerk 0 und 2 PCI-Anschluss (PCI3) (SATA0, SATA2) Anschluss an der Vorderseite (FRONT PANEL) Serieller Anschluss (SER_PS2) Analoger Audiokabelanschluss für das CD-Laufwerk Diskettenlaufwerkanschluss (FLOPPY) (CD_IN) Netzanschluss (POWER) Akkuhalterung (BATTERY) Anschluss für CD-/DVD-Laufwerk (IDE) Interner Lautsprecher (SPEAKER)
Seite 50: Installieren Der Pci-Karte
Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch PCI-Karten PCI Express-Karten Serielle Anschlussadapter Ihr Dell™-Computer unterstützt einen seriellen Anschlussadapter und verfügt über folgende Anschlüsse für PCI- und PCI-Express-Karten: zwei PCI-Kartensteckplätze halber Höhe einen PCI-Express x16-Kartenanschluss halber Höhe ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt. PCI-Karten Installieren der PCI-Karte VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Folgen Sie den Anweisungen unter Vorbereitung.
Seite 51: Entfernen Der Pci-Karte
VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Unterbrechen Sie zum Schutz vor elektrischen Schlägen die Stromzufuhr des Computers vor der Installation einer Karte. 6. Setzen Sie die Karte in den Anschluss und drücken Sie sie fest nach unten. Stellen Sie sicher, dass die Karte fest im Steckplatz sitzt. 7. Drücken Sie vorsichtig auf den Kartenverschlusshebel, um die Karte zu sichern. HINWEIS: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. Wenn Sie Kabel über die Karten führen, schließt die Computerabdeckung möglicherweise nicht ordnungsgemäß und die Komponenten können beschädigt werden. 8. Schließen Sie die entsprechenden Kabel an die Karte an. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 9. Wenn Sie eine Soundkarte installiert haben: Rufen Sie das System-Setup-Programm auf, wählen Sie Audio-Controller und setzen Sie die Einstellung auf Off (Deaktiviert). b. Schließen Sie externe Audiogeräte an den Anschlüssen der Soundkarte an. Externe Audiogeräte dürfen nicht an die Mikrofon-, Lautsprecher- /Kopfhörer- oder Leitungseingangsanschlüsse an der Rückseite angeschlossen werden. 10.
Seite 52: Installieren Einer Pci-Karte In Den Kartenträger
Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Abdeckblech das Eindringen von Staub und Schmutz in den Computer verhindert. 6. Lassen Sie den Kartenverschlusshebel einrasten. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 7. Die Computerabdeckung wieder anbringen und den Computer sowie die zugehörigen Geräte an die Stromversorgung anschließen und einschalten. 8. Deinstallieren Sie den Kartentreiber. 9. Wenn Sie eine Soundkarte entfernt haben: Rufen Sie das System-Setup-Programm...
Seite 53 5. Bereiten Sie die neue Karte für die Installation vor. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Unterbrechen Sie zum Schutz vor elektrischen Schlägen die Stromzufuhr des Computers vor der Installation einer Karte. 6. Drücken Sie auf die Freigabelasche, um den Kartenverschlusshebel zu öffnen. 7. Setzen Sie die Karte fest in den Anschluss auf der Steckplatzplatine ein. Freigabeklammer Platinenstecker Kartenverschlusshebel Kartenanschluss Karte 8. Drücken Sie den Kartenverschlusshebel nach unten, bis er ordnungsgemäß einrastet und die Karte(n) im Computer sichert. 9. Bringen Sie den Kartenträger wieder an: a. Richten Sie die Klammern seitlich am Kartenträger an den Schlitzen seitlich am Computer aus, und setzen Sie den Kartenträger ein. b. Stellen Sie sicher, dass die Steckkarten fest in den Anschlüssen der Systemplatine sitzen. ...
Seite 54: Entfernen Einer Pci-Karte Aus Dem Kartenträger
5. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz. 6. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Abdeckblech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 55: Pci-Express-Karten
ist) folgende Meldung ausgegeben: ALERT! (ACHTUNG!) Cover was previously removed. (Abdeckung wurde vor Kurzem entfernt). 10. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. ...
Seite 56 1 PCI-Express x16-Karte 2 Hebel 3 Sicherungseinschub (nicht bei allen Karten vorhanden) 4 Sicherungsklammer 5 PCI Express x16-Kartenanschluss ANMERKUNG: Informationen zur Konfiguration der Karte, zur Herstellung interner Anschlüsse und zur Anpassung der Karte an Ihren Computer finden Sie in der Dokumentation, die Sie zusammen mit Ihrer Karte erhalten haben. 3. Bereiten Sie die Karte für die Installation vor. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Unterbrechen Sie zum Schutz vor elektrischen Schlägen die Stromzufuhr des Computers vor der Installation einer Karte. 4. Drücken Sie den Kartenhebel vom Kartenanschluss weg und setzen Sie die neue Karte ein. 5.
Seite 57: Entfernen Einer Pci-Express X16-Karte
1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Lösen Sie, falls erforderlich, alle Kabelverbindungen zur Karte. Entfernen Sie die Karte gemäß den Anweisungen in Schritt 2 des vorangegangenen Abschnitts. 4. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Abdeckblech das Eindringen von Staub und Schmutz in den Computer verhindert. 5. Drücken Sie den Tägerarm nach unten, bis er ordnungsgemäß einrastet. ...
Seite 58: Installieren Des Seriellen Anschlussadapters
ANMERKUNG: Der serielle Anschlussadapter Ihres Desktop-Computers enthält auch zwei PS/2-Anschlüsse. Installieren des seriellen Anschlussadapters 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Drücken Sie vorsichtig auf die Freigabelasche am Kartenverschlusshebel. 3. Entfernen Sie das Abdeckblech (falls vorhanden). ANMERKUNG: Informationen zur Konfiguration der Karte, zur Herstellung interner Anschlüsse und zu Anpassung der Karten an Ihren Computer finden Sie in der Dokumentation, die Sie zusammen mit Ihrer Karte erhalten haben. 4.
Seite 59: Installieren Eines Seriellen Anschlussadapters In Den Kartenträger
VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Drücken Sie vorsichtig auf die Freigabelasche am Kartenverschlusshebel. 3. Ziehen Sie das Adapterkabel aus dem Systemplatinenanschluss heraus. 4. Fassen Sie das Abdeckblech des seriellen Anschlussadapters an den oberen Ecken an und ziehen Sie es aus dem Anschluss heraus. 5.
Seite 60: Entfernen Eines Seriellen Anschlussadapters Aus Dem Kartenträger
VORSICHT: Um elektrische Schläge zu vermeiden vergewissern Sie sich, dass der Netzstecker Ihres Computers herausgezogen ist, bevor Sie Karten oder Adapter installieren. 6. Drücken Sie vorsichtig auf die Freigabelasche am Verschlusshebel. 7. Setzen Sie das Abdeckblech des seriellen Adapters auf den Anschluss auf und drücken Sie es fest an. Stellen Sie sicher, dass der Adapter fest im Anschluss sitzt. 8. Drücken Sie vorsichtig auf den Verschlusshebel, um den Adapter zu sichern. HINWEIS: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. Wenn Sie Kabel über die Karten führen, schließt die Computerabdeckung möglicherweise nicht ordnungsgemäß und die Komponenten können beschädigt werden. 9. Schließen Sie das Adapterkabel an den seriellen Adapteranschluss auf der Systemplatine (SER_PS2) an. 10. Setzen Sie den Kartenträger wieder ein: a. Richten Sie die Klammern seitlich am Kartenträger an den Schlitzen seitlich am Computer aus, und setzen Sie den Kartenträger ein. b. Stellen Sie sicher, dass die Steckkarten fest in den Anschlüssen der Systemplatine sitzen. 11. Bringen Sie die Computerabdeckung wieder an. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 12. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein. ...
Seite 61 ALERT! (ACHTUNG!) Cover was previously removed. (Abdeckung wurde vor Kurzem entfernt). 10. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. ...
Seite 62: Öffnen Der Computerabdeckung
Zurück zum Inhaltsverzeichnis Öffnen der Computerabdeckung Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Wenn an der Rückseite ein Vorhängeschloss durch den Ring geschoben wurde, entfernen Sie das Vorhängeschloss. HINWEIS: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für die geöffnete Computerabdeckung verfügbar ist (mindestens 30 cm). 3. Machen Sie die abgebildeten Freigaberiegel für die Abdeckung ausfindig. Drücken Sie den Freigaberiegel nach hinten und nehmen Sie dabei die Abdeckung ab. 4. Fassen Sie die Computerabdeckung an den Seiten an und drehen Sie sie nach oben, indem Sie die unteren Scharniere als Hebelpunkte verwenden.
Seite 63: Allgemeine Installationsrichtlinien
Zurück zum Inhaltsverzeichnis Laufwerke Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Allgemeine Anweisungen für die Installation Festplattenlaufwerk Diskettenlaufwerk CD-/DVD-Laufwerk Der Computer unterstützt Folgendes: Ein Serial ATA-Festplattenlaufwerk Ein (optionales) serielles ATA-Festplattenlaufwerk Ein (optionales) Diskettenlaufwerk Ein (optionales) CD- oder DVD-Laufwerk CD-/DVD-Laufwerk Diskettenlaufwerk Festplatte Allgemeine Installationsrichtlinien Verbinden Sie CD-/DVD-Laufwerke mit dem mit „IDE” bezeichneten Anschluss auf der Systemplatine. Serielle ATA-Festplattenlaufwerke sollten an die mit „SATA0”...
Seite 64: Netzkabelanschluss
Farbige Ader des IDE-Kabels Schnittstellenkabelanschluss Schnittstellenanschluss Die meisten Schnittstellenanschlüsse sind passgeformt, um ein korrektes Anschließen zu gewährleisten; diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der einen Seite und eine Nut oder eine gefülltes Stiftloch auf der anderen Seite sein. Kodierte Anschlüsse sorgen dafür, dass die Kabelader „Stift 1” (durch einen farbigen Streifen entlang einer Kante des IDE-Kabels gekennzeichnet – serielle ATA-Kabel haben keinen farbigen Streifen) zum Anschlussende „Stift 1” führt. Das Pin-1-Ende auf einer Platine oder Karte wird in der Regel durch den Aufdruck „1” direkt auf der Platine oder Karte gekennzeichnet. ...
Seite 65: Entfernen Des Festplattenlaufwerks
Festplattenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. 1. Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zunächst eine Sicherungskopie vom Inhalt der Festplatte an. 2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. Entfernen des Festplattenlaufwerks 1. Folgen Sie den Anweisungen unter „Vorbereitung”. ANMERKUNG: Da die folgenden Schritte es nicht erforderlich machen, das CD/DVD- und das Diskettenlaufwerk vollständig zu entfernen, kann darauf verzichtet werden, die Kabel der beiden Laufwerke abzuziehen.
Seite 66 1 Laufwerk 2 Freigabeklinken (2) 3 Festplattenlaufwerkhalterung 4. Befestigen Sie die Halterung am neuen Laufwerk, indem Sie sie dort einrasten lassen. 1 Sicherungslaschen (2) 3 Freigabeklinken (2) 2 Laufwerk 4 Festplattenlaufwerkhalterung 5. Schließen Sie das Netzkabel und das Festplattenlaufwerkkabel am Laufwerk an. 6. Machen Sie den richtigen Steckplatz für das Laufwerk ausfindig und schieben Sie das Laufwerk vorsichtig vorwärts in den Schacht hinein, bis Sie ein Klicken vernehmen oder das Gefühl haben, dass das Laufwerk fest sitzt. ...
Seite 67: Ausbauen Eines Diskettenlaufwerks
16. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu. 17. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems. 18. Das Festplattenlaufwerk testen. Dazu Dell Diagnostics ausführen. 19. Installieren Sie das Betriebssystem auf der Festplatte. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.
Seite 68: Installieren Des Diskettenlaufwerks
Freigaberiegel für das Laufwerk Diskettenlaufwerk 4. Lösen Sie das Netzkabel und das Diskettenlaufwerkkabel an der Rückseite des Diskettenlaufwerks. Installieren des Diskettenlaufwerks 1. Wenn ein neues Laufwerk eingebaut werden soll, gehen Sie wie folgt vor: a. Verwenden Sie einen flachkantigen Schraubenzieher, um auf der Rückseite des Einschubfachs den Einschub vorsichtig herauszuschieben. b. Entfernen Sie die Ansatzschrauben (4) vom Einschubfach. 2. Wenn ein vorhandenes Laufwerk ausgetauscht werden soll, gehen Sie wie folgt vor: a.
Seite 69 Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Rufen Sie das System-Setup-Programm auf, und aktualisieren Sie die entsprechende Option Diskette Drive A (Diskettenlaufwerk A), um das neue Diskettenlaufwerk zu aktivieren. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. CD-/DVD-Laufwerk ...
Seite 70: Installieren Des Cd-/Dvd-Laufwerks
2. Ziehen Sie den Freigaberiegel des Laufwerks nach oben und schieben Sie das Laufwerk zur Rückseite des Computers. Heben Sie dann das Laufwerk an, um es aus dem Computer zu entfernen. Freigaberiegel für das Laufwerk CD-/DVD-Laufwerk 3. Lösen Sie Netzkabel und CD-/DVD-Laufwerkkabel von der Rückseite des Laufwerks. Installieren des CD-/DVD-Laufwerks 1. Packen Sie das neue Laufwerk aus, und bereiten Sie es für die Installation vor. Überprüfen Sie anhand der Dokumentation des Laufwerks, ob das Laufwerk richtig für den Computer konfiguriert ist. Wenn Sie ein IDE-Laufwerk einbauen, konfigurieren Sie das Laufwerk für die Einstellung „Cable Select” (Kabelwahl). 2. Wenn ein neues Laufwerk eingebaut werden soll, gehen Sie wie folgt vor: a.
Seite 71 10. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. 11. Aktualisieren Sie die Konfigurationsdaten. Wählen Sie dazu unter Drives (Laufwerke) die entsprechende Option für Drive (Laufwerk) (0 oder 1). Weitere Informationen finden Sie unter „System-Setup-Programm”. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. Zurück zum Inhaltsverzeichnis ...
Seite 72: Desktop-Computer
Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. VORSICHT: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Abkürzungen und Akronyme Eine vollständige Liste der Abkürzungen und Akronyme finden Sie im „Glossar”. ® ® Wenn Sie einen Dell™-Computer der Serie n besitzen, treffen alle Referenzen in diesem Dokument auf die Microsoft Windows -Betriebssysteme nicht zu. Die CD Drivers and Utilities (ResourceCD für Treiber und Dienstprogramme), die Datenträger für das Betriebssystem sowie die Kurzanleitungen Quick Reference Guide sind optional und deshalb möglicherweise nicht bei allen Computern im Lieferumfang enthalten. ...
Seite 73 In diesem Text verwendete Markenzeichen: Dell, das DELL Logo, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim, PowerEdge, PowerConnect und PowerApp sind Markenzeichen von Dell Inc.; Intel, Pentium und Celeron sind eingetragene Markenzeichen von Intel Corporation; Microsoft, Windows NT, MS-DOS und Windows sind eingetragene Markenzeichen von Microsoft Corporation;...
Seite 74: Entfernen Des Prozessors
Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am Computergehäuse. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Lösen Sie die selbstsichernde Schraube auf jeder Seite der Kühlkörperbaugruppe. VORSICHT: Trotz Kunststoffblende kann die Kühlkörperbaugruppe während des normalen Betriebs sehr heiß werden. Halten Sie vor dem Berühren eine ausreichende Abkühlzeit ein. 3. Drehen Sie die Kühlkörperbaugruppe nach oben und entfernen Sie die Baugruppe aus dem Computer. 1 Kühlkörperbaugruppe 2 Gehäuse für selbstsichernde Schraube (2) HINWEIS: Wenn Sie einen Prozessor-Aufrüstbausatz von Dell installieren, können Sie das ursprünglich Kühlblech entsorgen. Wenn Sie keinen Prozessor-Aufrüstbausatz von Dell installieren, muss der ursprüngliche Kühlkörper beim Installieren des neuen Mikroprozessors wieder verwendet werden. 4. Öffnen Sie die Prozessorabdeckung, indem Sie den Freigabehebel unterhalb des mittleren Abdeckungsriegels zum Sockel hin schieben. Ziehen Sie dann den Hebel zurück, um den Prozessor zu freizugeben. ...
Seite 75: Installieren Des Prozessors
Prozessorabdeckung Prozessor Sockel Freigabehebel HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen. 5. Entfernen Sie den Prozessor vorsichtig vom Sockel. Belassen Sie den Freigabehebel in der geöffneten Position, so dass der neue Prozessor auf den Sockel gesetzt werden kann. Installieren des Prozessors VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am Computergehäuse. HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2.
Seite 76 6. Setzen Sie den Prozessor vorsichtig in den Sockel, und stellen Sie dabei sicher, dass der Prozessor korrekt ausgerichtet ist. 7. Wenn der Prozessor vollständig im Sockel sitzt, schließen Sie die Prozessorabdeckung. Stellen Sie sicher, dass sich die Halterung der Prozessorabdeckung unterhalb der mittleren Abdeckungsverriegelung auf dem Sockel befindet. 8. Drehen Sie den Hebel des Sockels wieder in Richtung des Sockels zurück, bis er einrastet und den Prozessor sichert. HINWEIS: Wenn Sie keinen Prozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Prozessors die Original-Kühlkörper- Baugruppe. Wenn Sie einen Prozessor-Austauschbausatz von Dell installiert haben, senden Sie die ursprüngliche Kühlkörperanordnung und den Prozessor in der gleichen Verpackung an Dell zurück, in der Ihnen der Austauschbausatz zugesandt wurde. 9. Installieren Sie die Kühlkörperbaugruppe wie folgt: a. Setzen Sie die Kühlkörperbaugruppe wieder in ihr Abdeckblech ein. ...
Seite 77 1 Kühlkörper- und Lüfterbaugruppe 2 Abdeckblech für Kühlkörperbaugruppe 3 Gehäuse für selbstsichernde Schraube (2) 10. Schließen die Computerabdeckung. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 11. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart durch die Gehäuseeingriffswarnung (falls diese installiert und aktiviert ist) folgende Meldung ausgegeben: ALERT! (ACHTUNG!) Cover was previously removed. (Abdeckung wurde vor Kurzem entfernt). 12. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert).
Seite 78 2. Klicken Sie auf User's and system guides (Benutzer- und Systemhandbücher) und anschließend auf und Beheben von Störungen User's guides (Benutzerhandbücher). Betriebssystem-Updates und -Patches Desktop System Software (DSS) Die DSS befindet sich auf der Drivers and Utilities CD und auf der Dell Support-Website. Service-Kennnummer und Service-Kennnummer und Microsoft Windows-Lizenzetikett Expressdienst-Codenummer Microsoft Windows-Lizenzetikett ...
Seite 79 Diese Aufkleber sind am Computer angebracht. Geben Sie die Service-Kennnummer auf der Website support.dell.com oder beim Anruf beim Technischen Support an, um den Computer zu identifizieren. Geben Sie beim Anruf beim Technischen Support die Expressdienst-Codenummer an, damit Sie zum geeigneten Ansprechpartner weitergeleitet werden können. Das Expressdienst-Codesystem ist möglicherweise nicht in allen Ländern verfügbar. ...
Seite 80: Wie Sie Hilfe Bekommen
Der Expressdienst von Dell ist möglicherweise nicht in allen Ländern verfügbar. Geben Sie den Express-Servicecode ein, wenn Sie vom automatischen Telefonsystem von Dell dazu aufgefordert werden, damit Ihr Anruf direkt zum zuständigen Support-Personal weitergeleitet werden kann. Wenn Sie keinen Express-Servicecode haben, öffnen Sie den Ordner Dell Accessories (Dell Zubehör), doppelklicken Sie auf das Symbol Express Service Code, und befolgen Sie die weiteren Anweisungen.
Seite 81: Autotech-Service
sales_canada@dell.com (nur für Kanada) Elektronischer Informationsdienst info@dell.com AutoTech-Service AutoTech, der automatische technische Support von Dell, bietet Ihnen aufgezeichnete Antworten auf die Fragen, die Dell-Kunden am häufigsten zu Notebooks und Desktop-Computern stellen. Wenn Sie AutoTech anrufen, können Sie mithilfe der Telefontasten das Thema auswählen, zu dem Sie Fragen haben. Der AutoTech-Service ist täglich rund um die Uhr erreichbar. Sie können diesen Service auch über den technischen Support erreichen. Die entsprechende Rufnummer finden Sie unter den Rufnummern für Ihre Region. ...
Seite 82: Probleme Mit Der Bestellung
Sollten sich Probleme mit der Bestellung ergeben (fehlende oder falsche Teile, inkorrekte Abrechnung), setzen Sie sich mit dem Kundendienst von Dell in Verbindung. Halten Sie bei Ihrem Anruf die Rechnung oder den Lieferschein bereit. Die entsprechende Rufnummer finden Sie unter den Rufnummern für Ihre ...
Seite 83: So Erreichen Sie Dell
Programme mit Versionsangabe: Ermitteln Sie mithilfe der Dokumentation zum Betriebssystem den Inhalt der Startdateien Ihres Systems. Drucken Sie diese Dateien aus, wenn ein Drucker angeschlossen ist. Notieren Sie andernfalls den Inhalt aller Dateien, bevor Sie bei Dell anrufen. Fehlermeldung, Signalton- oder Diagnosecode: Beschreibung des Problems und durchgeführte Maßnahmen zur Fehlerbeseitigung:...
Seite 84 604 633 4955 Caymaninseln Support (allgemein) 1-800-805-7541 Chile (Santiago) Vertrieb, Kundenunterstützung und technischer Support gebührenfrei: 1230-020-4823 Nationale Vorwahl: 56 Ortsvorwahl: 2 China (Xiamen) Technischer Support per Internet: support.dell.com.cn Technischer Support per E-Mail: cn_support@dell.com Nationale Vorwahl: 86 Technischer Support per Fax 818 1350 Ortsvorwahl: 592 Technischer Support (Dimension™ und Inspiron™) gebührenfrei: 800 858 2969 Technischer Support (OptiPlex™, Latitude™ und Dell Precision™)
Seite 85 Großkunden – Süd gebührenfrei: 800 858 2355 Großkunden – West gebührenfrei: 800 858 2811 Großkunden – Ersatzteile gebührenfrei: 800 858 2621 Costa Rica Support (allgemein) 0800-012-0435 Dänemark (Kopenhagen) Website: support.euro.dell.com E-Mail-Support (Notebooks): den_nbk_support@dell.com Internationale Vorwahl: E-Mail-Support (Desktop-Computer): den_support@dell.com E-Mail-Support (Server): Nordic_server_support@dell.com Nationale Vorwahl: 45 Technischer Support 7023 0182 Kundenbetreuung (relational) 7023 0184 Kundenbetreuung Privatkunden/Kleinbetriebe...
Seite 86 Griechenland Website: support.euro.dell.com E-Mail: support.euro.dell.com/gr/en/emaildell/ Internationale Vorwahl: 00 Technischer Support 00800-44 14 95 18 Nationale Vorwahl: 30 Technischer Support Gold Service 00800-44 14 00 83 Zentrale 2108129810 Zentrale Gold-Service 2108129811 Vertrieb 2108129800 Fax 2108129812 Großbritannien Website: support.euro.dell.com ...
Seite 87 Technischer Support 02 577 826 90 Kundenbetreuung 02 577 825 55 Fax 02 575 035 30 Zentrale 02 577 821 Jamaika Support (allgemein, nur innerhalb von Jamaika) 1-800-682-3639 Japan (Kawasaki) Website: support.jp.dell.com Technischer Support (Server) gebührenfrei: 0120-198-498 Internationale Vorwahl: Technischer Support außerhalb Japans (Server) 81-44-556-4162 Technischer Support (Dimension™ und Inspiron™) gebührenfrei: 0120-198-226 Nationale Vorwahl: 81 Technischer Support außerhalb Japans (Dimension und Inspiron) 81-44-520-1435 Ortsvorwahl: 44 Technischer Support (Dell Precision™, OptiPlex™ und Latitude™)
Seite 88 Macao Technischer Support gebührenfrei: 0800 582 Kundendienst (Penang, Malaysia) 604 633 4949 Nationale Vorwahl: 853 Vertrieb (allgemein) gebührenfrei: 0800 581 Malaysia (Penang) Technischer Support (Dell Precision, OptiPlex und Latitude) gebührenfrei: 1800880193 Technischer Support (Dimension und Inspiron) gebührenfrei: 1 800 88 1306 Internationale Vorwahl: Technischer Support (PowerEdge und PowerVault) gebührenfrei: 1800 88 1386 Kundendienst 04 633 4949 Nationale Vorwahl: 60...
Seite 89 Technischer Support Privatkunden/Kleinbetriebe 0820 240 530 14 Technischer Support Vorzugskonten/Firmenkunden 0660 8779 Zentrale 0820 240 530 00 Panama Support (allgemein) 001-800-507-0962 Peru Support (allgemein) 0800-50-669 Polen (Warschau) Website: support.euro.dell.com E-Mail: pl_support_tech@dell.com Internationale Vorwahl: Kundendienst per Telefon 57 95 700 Kundenbetreuung 57 95 999 Nationale Vorwahl: 48 Vertrieb 57 95 999 Ortsvorwahl: 22 Kundendienst per Fax...
Seite 90 Finanzierungsdienste (Leasing/Darlehen) gebührenfrei: 1-877-577-3355 Finanzierungsdienste (Dell Vorzugskonten [DPA]) gebührenfrei: 1 -800 -283 -2210 Geschäftskunden Kundendienst und technischer Support gebührenfrei: 1-800-822-8965 EPP-Kunden (Mitarbeiterprogramm) gebührenfrei: 1-800-695-8133 Technischer Support für Drucker und Projektoren gebührenfrei: 1-877-459-7298 Öffentliche Kunden (Regierung, Bildungs- und Gesundheitswesen) Kundendienst und technischer Support gebührenfrei: 1-800-456-3355 EPP-Kunden (Mitarbeiterprogramm) gebührenfrei: 1-800-234-1490 Dell-Vertrieb gebührenfrei: 1-800-289-3355 oder gebührenfrei: 1-800-879-3355 Dell Outlet-Verkauf (von Dell erneuerte Computer) gebührenfrei: 1-888-798-7561...
Seite 91 Vertrieb von Software und Peripheriegeräten gebührenfrei: 1-800-671-3355 Ersatzteilvertrieb gebührenfrei: 1-800-357-3355 Vertrieb, erweiterter Service und Garantie gebührenfrei: 1-800-247-4618 Fax gebührenfrei: 1-800-727-8320 Dell-Dienste für Gehörlose, Schwerhörige oder Sprachbehinderte gebührenfrei: 1-877-DELLTTY (1-877-335-5889) Venezuela Support (allgemein) 8001-3605 Zurück zum Inhaltsverzeichnis ...
Seite 92: Weitere Hilfe
Der Expressdienst von Dell ist möglicherweise nicht in allen Ländern verfügbar. Geben Sie den Express-Servicecode ein, wenn Sie vom automatischen Telefonsystem von Dell dazu aufgefordert werden, damit Ihr Anruf direkt zum zuständigen Support-Personal weitergeleitet werden kann. Wenn Sie keinen Express-Servicecode haben, öffnen Sie den Ordner Dell Accessories (Dell Zubehör), doppelklicken Sie auf das Symbol Express Service Code, und befolgen Sie die weiteren Anweisungen.
Seite 93: Automatischer Auftragsauskunftsservice
sales_canada@dell.com (nur für Kanada) Elektronischer Informationsdienst info@dell.com AutoTech-Service AutoTech, der automatische technische Support von Dell, bietet Ihnen aufgezeichnete Antworten auf die Fragen, die Dell-Kunden am häufigsten zu Notebooks und Desktop-Computern stellen. Wenn Sie AutoTech anrufen, können Sie mithilfe der Telefontasten das Thema auswählen, zu dem Sie Fragen haben. Der AutoTech-Service ist täglich rund um die Uhr erreichbar. Sie können diesen Service auch über den technischen Support erreichen. Die entsprechende Rufnummer finden Sie unter den Rufnummern für Ihre Region. ...
Seite 94: Technischer Support
Sollten sich Probleme mit der Bestellung ergeben (fehlende oder falsche Teile, inkorrekte Abrechnung), setzen Sie sich mit dem Kundendienst von Dell in Verbindung. Halten Sie bei Ihrem Anruf die Rechnung oder den Lieferschein bereit. Die entsprechende Rufnummer finden Sie unter den Rufnummern für Ihre ...
Seite 95 Programme mit Versionsangabe: Ermitteln Sie mithilfe der Dokumentation zum Betriebssystem den Inhalt der Startdateien Ihres Systems. Drucken Sie diese Dateien aus, wenn ein Drucker angeschlossen ist. Notieren Sie andernfalls den Inhalt aller Dateien, bevor Sie bei Dell anrufen. Fehlermeldung, Signalton- oder Diagnosecode: Beschreibung des Problems und durchgeführte Maßnahmen zur Fehlerbeseitigung:...
Seite 96 604 633 4955 Caymaninseln Support (allgemein) 1-800-805-7541 Chile (Santiago) Vertrieb, Kundenunterstützung und technischer Support gebührenfrei: 1230-020-4823 Nationale Vorwahl: 56 Ortsvorwahl: 2 China (Xiamen) Website des Techn. Supports: support.dell.com.cn Technischer Support per E-Mail: cn_support@dell.com Nationale Vorwahl: 86 Technischer Support per Fax 818 1350 Ortsvorwahl: 592 Technischer Support (Dimension™ und Inspiron™) gebührenfrei: 800 858 2969 Technischer Support (OptiPlex™, Latitude™ und Dell Precision™)
Seite 97 Dänemark (Kopenhagen) Website: support.euro.dell.com E-Mail-Support (Notebooks): den_nbk_support@dell.com Internationale Vorwahl: 00 E-Mail-Support (Desktop-Computer): den_support@dell.com Nationale Vorwahl: 45 E-Mail-Support (Server): Nordic_server_support@dell.com Technischer Support 7023 0182 Kundenbetreuung (relational) 7023 0184 Kundenbetreuung Privatkunden/Kleinbetriebe 3287 5505 Zentrale (relational) 3287 1200 Fax-Zentrale (relational) 3287 1201 Zentrale (Privatkunden/Kleinbetriebe) 3287 5000 Fax-Zentrale (Privatkunden/Kleinbetriebe)
Seite 98 Nationale Vorwahl: 44 E-Mail: dell_direct_support@dell.com Ortsvorwahl: 1344 Technischer Support (Firmenkunden/Vorzugskonten/PAD [ab 1000 0870 908 0500 Mitarbeiter]) Technischer Support (Direkt/PAD und allgemein) 0870 908 0800 Kundenbetreuung (global) 01344 373 186 Kundenbetreuung Privatkunden/Kleinbetriebe 0870 906 0010 Kundenbetreuung Firmenkunden 01344 373 185 Kundenbetreuung Vorzugskonten (500–5000 Mitarbeiter) 0870 906 0010 Kundenbetreuung Zentralbehörden 01344 373 193 Kundenbetreuung Regionale Regierung & Bildungswesen 01344 373 199...
Seite 99 Macao Technischer Support gebührenfrei: 0800 582 Kundendienst (Penang, Malaysia) 604 633 4949 Nationale Vorwahl: 853 Vertrieb (allgemein) gebührenfrei: 0800 581 Malaysia (Penang) Technischer Support (Dell Precision, OptiPlex und Latitude) gebührenfrei: 1800880193 Technischer Support (Dimension und Inspiron) gebührenfrei: 1 800 88 1306 Internationale Vorwahl: 00 Kundendienst 04 633 4949 Nationale Vorwahl: 60 Vertrieb (allgemein) gebührenfrei: 1800888202...
Seite 100 Nationale Vorwahl: 52 oder 01-800-888-3355 Kundendienst 001-877-384-8979 oder 001-877-269-3383 Zentrale 50-81-8800 oder 01-800-888-3355 Montserrat Support (allgemein) gebührenfrei: 1-866-278-6822 Neuseeland E-Mail (Neuseeland): nz_tech_support@dell.com E-Mail (Australien): au_tech_support@dell.com Internationale Vorwahl: 00 Privatkunden und Kleinbetriebe 0800 446 255 Nationale Vorwahl: 64 Behörden und Unternehmen 0800 444 617 Vertrieb 0800 441 567 Fax...
Seite 101 Zentrale 0820 240 530 00 Panama Support (allgemein) 001-800-507-0962 Peru Support (allgemein) 0800-50-669 Polen (Warschau) Website: support.euro.dell.com E-Mail: pl_support_tech@dell.com Internationale Vorwahl: 011 Kundendienst per Telefon 57 95 700 Nationale Vorwahl: 48 Kundenbetreuung 57 95 999 Vertrieb 57 95 999 Ortsvorwahl: 22 Kundendienst per Fax 57 95 806 Empfang – Fax 57 95 998...
Seite 102 EPP-Kunden (Mitarbeiterprogramm) gebührenfrei: 1-800-695-8133 Technischer Support für Drucker und Projektoren gebührenfrei: 1-877-459-7298 Öffentliche Kunden (Regierung, Bildungs- und Gesundheitswesen) Kundendienst und technischer Support gebührenfrei: 1-800-456-3355 EPP-Kunden (Mitarbeiterprogramm) gebührenfrei: 1-800-234-1490 Dell-Vertrieb gebührenfrei: 1-800-289-3355 oder gebührenfrei: 1-800-879-3355 Dell Outlet-Verkauf (von Dell erneuerte Computer) gebührenfrei: 1-888-798-7561 Vertrieb von Software und Peripheriegeräten gebührenfrei: 1-800-671-3355 Ersatzteilvertrieb gebührenfrei: 1-800-357-3355 Vertrieb, erweiterter Service und Garantie gebührenfrei: 1-800-247-4618 Fax gebührenfrei: 1-800-727-8320 Dell-Dienste für Gehörlose, Schwerhörige oder Sprachbehinderte gebührenfrei: 1-877-DELLTTY (1-877-335-5889)
Seite 103 Zurück zum Inhaltsverzeichnis ...
Seite 104 Zurück zum Inhaltsverzeichnis Glossar Benutzerhandbuch zu Dell™ OptiPlex™ 170L Systemen A B C D E F G H I K L M N O P R S T U V W X Z Die Begriffe in diesem Glossar dienen lediglich der Information. Die hier beschriebenen Funktionen sind nicht zwangsläufig Bestandteil Ihres Computers. AC – Wechselstrom – Die Elektrizität, mit der der Computer betrieben wird, wenn Sie das Netzkabel des Adapters an eine Steckdose anschließen. ACPI – Advanced Configuration and Power Interface (Erweiterte Konfigurations- und Stromverwaltungsschnittstelle) – Eine Energieverwaltungsspezifikation, die es Microsoft® Windows®-Betriebssystemen ermöglicht, einen Computer in den Standby-Modus oder Ruhezustand zu versetzen, um den Stromverbrauch...
Seite 105 Cache – Ein spezieller, schneller Speichermechanismus, bei dem es sich entweder um einen reservierten Bereich des Arbeitsspeichers oder um ein unabhängiges schnelles Speichergerät handeln kann. Der Cache-Speicher erhöht die Geschwindigkeit vieler Prozessoroperationen. L1-Cache – Primärer Cache, der im Prozessor integriert ist. L2-Cache – Sekundärer Cache, der sich entweder außerhalb des Prozessors befinden oder in die Prozessorarchitektur integriert sein kann. CD – Compact Disc – Ein optisches Speichermedium, das üblicherweise für Audioinhalte und Softwareprogramme verwendet wird. CD-Laufwerk – Ein Laufwerk, das über optische Verfahren Daten von CDs liest. CD-Player – Software zum Wiedergeben von Musik-CDs. In der CD-Wiedergabesoftware wird ein Fenster mit Schaltflächen angezeigt, über die CDs abgespielt werden können. ...
Seite 106 Eine PC-Karte, die über den Rand des PC-Karten-Steckplatzes des Computers hinausragt, wenn sie installiert ist. Erweiterter Anzeigemodus – Eine Anzeigeeinstellung, mit der Sie einen zweiten Monitor als Erweiterung zum integrierten Bildschirm nutzen können. Wird auch als Dual-Display-Modus bezeichnet. ESE – Elektrostatische Entladung – Eine schnelle Entladung der statischen Elektrizität. ESE kann integrierte Schaltungen in Computern und Datenkommunikationsgeräten beschädigen. Expressdienst-Codenummer – Ein nummerischer Code auf einem Etikett auf Ihrem Dell™-Computer. Verwenden Sie die Expressdienst-Codenummer, wenn Sie sich wegen Supportfragen an Dell wenden. Der Expressdienst von Dell steht unter Umständen nicht in allen Ländern zur Verfügung. Fahrenheit – Ein Temperaturmaßsystem, bei dem der Gefrierpunkt von Wasser als 32°F und der Siedepunkt von Wasser als 212°F definiert ist (bei Normaldruck). FCC – Federal Communications Commission (US-Bundesbehörde für das Kommunikationswesen) – Eine US-Behörde, die kommunikationsbezogene Richtlinien ...
Seite 107 Windows) wird im Grafikmodus dargestellt, der durch x horizontale mal y vertikale Bildpunkte und z Farben definiert ist. Zeichengestützte Software (z.B. ein Texteditor) wird dagegen in einem Grafikmodus dargestellt, der durch x Spalten mal y Zeilen von Zeichen definiert ist. Grafikspeicher – Speicher bestehend aus Speicherchips, die für Grafikfunktionen vorgesehen sind. Grafikspeicher ist in der Regel schneller als Systemspeicher. Die Größe des installierten Grafikspeichers beeinflusst maßgeblich, wie viele Farben ein Programm darstellen kann. GUI – Graphical User Interface (Grafische Benutzeroberfläche) – Software, die Benutzern die Bedienung über Menüs, Fenster und Symbole ermöglicht. Die meisten Programme unter dem Betriebssystem Windows verfügen über GUIs. ...
Seite 108 Modems verwendet. MHz – Megahertz – Maßeinheit für Frequenzen. 1 Mhz entspricht einer Million Zyklen pro Sekunde. Die Arbeitsgeschwindigkeit von Prozessoren, Bussen und Schnittstellen wird häufig in MHz gemessen. Modem – Ein Gerät, über das der Computer mithilfe einer analogen Telefonleitung mit anderen Computern Daten austauschen kann. Es gibt drei Arten von Modems: externe, interne und PC-Karten-Modems. Mithilfe des Modems können Sie eine Verbindung zum Internet herstellen und E-Mails verschicken. Modulschacht – Ein Schacht, der Geräte wie optische Laufwerke, einen zweiten Akku oder ein Dell TravelLite™-Modul aufnehmen kann. Monitor – Ein Gerät mit hoher Auflösung, ähnlich einem Fernsehgerät, das die Ausgabe des Computers anzeigt. ms – Millisekunde – Zeiteinheit; 1 ms entspricht einer tausendstel Sekunde. Zugriffszeiten von Speichergeräten werden häufig in Millisekunden gemessen. Netzwerkadapter – Ein Chip mit Netzwerkfähigkeiten. Ein Netzwerkadapter kann auf der Systemplatine eines Computers installiert sein oder in Form einer P C-Karte vorliegen. Ein Netzwerkadapter wird auch als Netzwerkschnittstellen-Controller (NIC, Network Interface Controller) bezeichnet.
Seite 109 Ein E/A-Anschluss, über den ein Gerät, z.B. ein Handheld-Computer oder eine digitale Kamera, an den Computer angeschlossen werden kann. Service-Kennnummer – Wenn Sie die Dell-Support-Website unter support.dell.com aufrufen oder sich telefonisch mit dem technischen Kundendienst von Dell in Verbindung setzen, dient dieses Strichcode-Etikett zur Identifikation Ihres Computers. Setup-Programm –...
Seite 110 S/PDIF – Sony/Philips Digital Interface (Digitales Schnittstellenformat von Sony/Philips) – Ein Audioübertragungsformat, das die Audioübertragung von einer Datei in eine andere ohne Analogkonvertierung ermöglicht, durch die die Qualität der Datei verringert werden könnte. Speicheradresse – Eine bestimmte Adresse, an der Daten temporär im RAM abgelegt werden. Speichermodul – Eine kleine Schaltungsplatine, die auf die Systemplatine aufgesteckt wird und Speicherchips enthält. Speicherzuweisung – Prozess, mit dem der Computer beim Neustart den physikalischen Standorten Speicheradressen zuweist. Die Geräte und die Software können anschließend Informationen so adressieren, dass der Prozessor darauf zugreifen kann. Standby-Modus – Ein Stromsparmodus, der alle unnötigen Computeroperationen beendet, um Strom zu sparen. Startfähige CD – Eine CD, mit der Sie den Computer starten können. Sie sollten stets über eine startfähige CD oder Diskette verfügen, für den Fall, dass die Festplatte beschädigt oder der Computer mit Viren infiziert wird. Die Drivers and Utilities-CD, auch ResourceCD genannt, ist eine startfähige CD. Startfähige Diskette – Eine Diskette, mit der Sie den Computer starten können. Sie sollten stets über eine startfähige CD oder Diskette verfügen, für den Fall, dass die Festplatte beschädigt oder der Computer mit Viren infiziert wird. Startreihenfolge – Gibt die Reihenfolge der Geräte an, von denen der Computer zu starten versucht. SVGA – Super Video Graphics Array – Ein Videostandard für Grafikkarten und Controller. SVGA arbeitet mit einer Auflösung von 800 x 600 oder 1024 x 768 Pixel. Die Auflösung und die Anzahl der von einem Programm wiedergegebenen Farben hängen von der Leistung des Monitors, des Grafik-Controllers und der dazugehörigen Treiber sowie von der Größe des installierten Grafikspeichers ab. ...
Seite 111 Verknüpfung – Ein Symbol, über das direkter Zugriff auf häufig verwendete Programme, Dateien, Ordner und Laufwerke ermöglicht wird. Wenn Sie eine Verknüpfung auf dem Windows-Desktop erstellen und auf das Symbol doppelklicken, können Sie die entsprechenden Ordner bzw. Dateien direkt öffnen, ohne sie erst suchen zu müssen. Durch Verknüpfungen wird der Speicherort der Dateien nicht verändert. Wenn eine Verknüpfung gelöscht wird, bleibt die Originaldatei erhalten. Sie können ein Verknüpfungssymbol beliebig umbenennen. Video-Controller – Die Schaltkreise auf einer Videokarte oder auf der Systemplatine (bei Computern mit integriertem Video-Controller), die in Verbindung mit dem Monitor die Anzeigefähigkeiten für das Computersystem bereitstellen. Virenschutzprogramm – Ein Programm, mit dem Viren erkannt, unter Quarantäne gestellt und/oder vom Computer gelöscht werden können. Virus – Ein Programm, dessen Funktion darin besteht, Probleme zu schaffen oder auf dem Computer gespeicherte Daten zu zerstören. Virusprogramme werden über infizierte Disketten, aus dem Internet heruntergeladene Software oder durch E-Mail-Anhänge von einem Computer auf andere übertragen. Beim Starten eines infizierten Programms wird auch der darin enthaltene Virus aktiv. Ein häufig auftretender Virustyp ist der Bootvirus, der sich in den Startsektoren einer Diskette befindet. Wenn die Diskette beim Herunterfahren des ...
Seite 112: Entfernen Der E/A-Leiste
Zurück zum Inhaltsverzeichnis E/A-Leiste Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Entfernen der E/A-Leiste Wieder einsetzen der E/A-Leiste Entfernen der E/A-Leiste WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Um an die Schraube der E/A-Leiste eines Small Form-Factor-Computers mit Kompaktgehäuse zu gelangen, entfernen Sie das...
Seite 113: Wieder Einsetzen Der E/A-Leiste
1 Anschluss des Bedienungsfeldkabels 4 Befestigungsschraube 2 Audiokabelanschluss, Vorderansicht 5 Anschluss des Gehäuseeingriffsschalters 3 Anschluss für E/A-Kabel 6 Anschluss für interne Lautsprecher (SPEAKER) 5. Entfernen Sie die Befestigungsschraube der E/A-Leiste von der Innenseite der Computerabdeckung aus. 6. Entfernen Sie die E/A-Leiste vom Computer. Wieder einsetzen der E/A-Leiste ...
Seite 114 Zurück zum Inhaltsverzeichnis E/A-Leiste Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Entfernen der E/A-Leiste (Small Form-Factor-, Small Desktop- und Small Mini-Tower-Computer) Entfernen der E/A-Leiste (Desktop-Computer) Entfernen der E/A-Leiste (Tower-Computer) Wieder Einsetzen der E/A-Leiste Entfernen der E/A-Leiste (Small Form-Factor-, Small Desktop- und Small Mini-Tower- Computer) ...
Seite 115 1 Anschluss des Bedienungsfeldkabels 4 Sicherungsschraube 2 Audiokabelanschluss, Vorderansicht 5 Anschluss des Gehäuseeingriffsschalters 3 Anschluss für E/A-Kabel 6 Anschluss für interne Lautsprecher (SPEAKER) 5. Entfernen Sie die Befestigungsschraube der E/A-Leiste von der Innenseite der Computerabdeckung aus. 6. Entfernen Sie die E/A-Leiste vom Computer. Entfernen der E/A-Leiste (Desktop-Computer) ...
Seite 116 1 Sicherungsschraube 2 E/A-Leiste 3 E/A-Anschluss 4 Zuglasche für E/A-Anschluss Entfernen der E/A-Leiste (Tower-Computer) VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. ANMERKUNG: Notieren Sie sich den Kabelverlauf aller Kabel bevor Sie diese lösen, so dass Sie sie beim Installieren der neuen E/A-Leiste wieder richtig anordnen können. Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. HINWEIS: Gehen Sie besonders vorsichtig vor, wenn Sie die E/A-Karte aus dem Computer herausschieben. Unachtsamkeit kann sowohl die Kabelanschlüsse als auch die Kabelführungsklammern beschädigen. ...
Seite 117 1 Freigabetaste für E/A-Leiste 2 Sicherungsschraube 3 E/A-Leiste 4 E/A-Anschluss 5 Zuglasche für E/A-Anschluss Wieder Einsetzen der E/A-Leiste Um die E/A-Leiste wieder einzusetzen, gehen Sie in umgekehrter Reihenfolge wie beim Herausnehmen vor. ANMERKUNG: Verwenden Sie die Führungen auf dem Abdeckblech der E/A-Karte, um die E/A-Karte leichter zu platzieren und verwenden Sie die Kerbe auf dem Abdeckblech der E/A-Karte, um den festen Sitz der Karte zu unterstützen. ...
Seite 118 Übersicht: DDR2-Speicher Speicheradressierung mit 4GB-Konfigurationen Speicher installieren Speicher ausbauen Informationen zu dem von Ihrem Computer unterstützten Speichertyp finden Sie im Abschnitt „Technische Daten” unter „Arbeitsspeicher”. HINWEIS: Vor der Installation neuer Speichermodule sollten Sie zunächst das neueste BIOS für den Computer von der Dell-Support-Website unter support.dell.com herunterladen und installieren. Übersicht: DDR2-Speicher DDR-Speichermodule müssen paarweise mit identischer Speicherkapazität, Geschwindigkeit und Technologie installiert werden. Wenn die DDR2- Speichermodule nicht in identischen Paaren installiert werden, funktioniert der Computer zwar noch, seine Leistung wird jedoch geringfügig beeinträchtigt. Die Kapazität des Moduls können Sie dem Etikett in der oberen rechten Ecke des Moduls entnehmen. ANMERKUNG: Installieren Sie DDR-Speichermodule immer in der auf der Systemplatine angegebenen Reihenfolge.
Seite 119: Speicheradressierung Mit 4Gb-Konfigurationen
DIMM_1 und DIMM_2 (weiße Sicherungsklammern) B identisches Speichermodulpaar in den Anschlüssen DIMM_3 und DIMM_4 (schwarze Sicherungsklammern) ANMERKUNG: Von Dell erworbener Speicher ist in die Garantie des Computers eingeschlossen. HINWEIS: Wenn Sie während einer Speicheraktualisierung Original-Speichermodule aus dem Computer entfernen, bewahren Sie diese getrennt von eventuellen neuen Modulen auf, selbst wenn Sie diese von Dell bezogen haben. Sie sollten möglichst kein Original-Speichermodul mit einem neuen Speichermodul kombinieren. Andernfalls könnten Probleme beim Starten des Computers auftreten. Die ursprünglichen Speichermodule müssen ...
Seite 120 Speicheranschluss, der dem Mikroprozessor am nächsten liegt Sicherungsklammern (2) Anschluss 3. Richten Sie die Aussparung an der Modulunterseite am Vorsprung im Anschluss aus. Kerben (2) Speichermodul Aussparung Querverstrebung HINWEIS: Um Schäden am Speichermodul zu vermeiden, setzen Sie das Modul gerade ein, und drücken Sie es bei gleichmäßiger Kraftverteilung in den Anschluss. 4. Schieben Sie das Modul in den Sockel ein, bis es einrastet. ...
Seite 121: Speicher Ausbauen
Sie fort mit Schritt 12. 11. Ist die angegebene Speichergröße nicht korrekt, schalten Sie den Computer und die Geräte aus, und trennen Sie sie vom Stromnetz. Öffnen Sie die Computerabdeckung, und prüfen Sie die installierten Speichermodule, um sicherzustellen, dass sie richtig in die Sockel eingesetzt wurden. Wiederholen Sie anschließend die Schritte 5, und 7. 12. Wenn der Gesamtwert des Systemspeichers System Memory richtig ist, drücken Sie auf <Esc>, um das System-Setup zu verlassen. Führen Sie das Programm „Dell Diagnostics” aus, um festzustellen, ob die Speichermodule einwandfrei arbeiten. Speicher ausbauen WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im ...
Seite 122 Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch DDR2-Speicherübersicht Adressieren von Speichern mit 4GB-Konfigurationen Entfernen von Speichern Austauschen/Hinzufügen von zusätzlichem Speicher Informationen zu dem von Ihrem Computer unterstützten Speichertyp finden Sie im Abschnitt „Technische Daten” unter Speicher. HINWEIS: Vor der Installation neuer Speichermodule sollten Sie zunächst das neueste BIOS für den Computer von der Dell-Support-Website unter support.dell.com herunterladen und installieren. Übersicht: DDR2-Speicher DDR-Speichermodule müssen paarweise mit identischer Speicherkapazität, Geschwindigkeit und Technologie installiert werden. Wenn die DDR2- Speichermodule nicht in übereinstimmenden Paaren installiert sind, arbeitet der Computer mit einer leicht reduzierten Leistung. Die Kapazität des Moduls können Sie dem Etikett in der oberen rechten Ecke des Moduls entnehmen. ANMERKUNG: Installieren Sie DDR-Speichermodule immer in der auf der Systemplatine angegebenen Reihenfolge.
Seite 123: Entfernen Von Speichern
HINWEIS: Gegebenenfalls muss für das Entfernen von Speichermodulen aus den DIMM2- und DIMM4-Anschlüssen des Desktop-Computers das optische Laufwerk entfernt werden (Weitere Informationen finden Sie im Abschnitt über Laufwerke). Bei Nichtbeachtung können das Speichermodul und der DIMM-Sockel beschädigt werden. ANMERKUNG: Von Dell erworbener Speicher ist in die Garantie des Computers eingeschlossen. ANMERKUNG: Auf Desktop-Systemen ist es erforderlich, das CD/DVD-Laufwerk zu entfernen, damit die Anschlüsse DIMM 2 und DIMM 4 entfernt oder ersetzt werden können. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Drücken Sie die Sicherungsklammern an beiden Enden des Speichermodulanschlusses vorsichtig nach außen. ...
Seite 124: Austauschen/Hinzufügen Von Zusätzlichem Speicher
Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. ANMERKUNG: Von Dell erworbener Speicher ist in die Garantie des Computers eingeschlossen. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Drücken Sie die Sicherungsklammern an beiden Enden des Speichersockels nach außen. Speicheranschluss, der dem Mikroprozessor am nächsten liegt Sicherungsklammern (2) Anschluss 3. Richten Sie die Aussparung an der Modulunterseite am Vorsprung im Anschluss aus.
Seite 125 10. Drücken Sie auf <F2>, um das System-Setup zu öffnen und den Wert des Systemspeichers System Memory zu überprüfen. Der Computer sollte den Wert für System Memory (Systemspeicher) bereits aktualisiert haben. Überprüfen Sie den neuen Gesamtwert. Wenn der Wert richtig ist, fahren Sie fort mit Schritt 12. 11. Ist die angegebene Speichergröße nicht korrekt, schalten Sie den Computer und die Geräte aus, und trennen Sie sie vom Stromnetz. Öffnen Sie die Computerabdeckung, und prüfen Sie die installierten Speichermodule, um sicherzustellen, dass sie richtig in die Sockel eingesetzt wurden. Wiederholen Sie anschließend die Schritte 5, und 7. 12. Wenn der Gesamtwert des Systemspeichers System Memory richtig ist, drücken Sie auf <Esc>, um das System-Setup zu verlassen. Führen Sie Dell Diagnostics aus, um festzustellen, ob die Speichermodule einwandfrei arbeiten. ...
Seite 126 Zurück zum Inhaltsverzeichnis ...
Seite 127 Zurück zum Inhaltsverzeichnis Informationen über Ihren Mini-Tower-Computer Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Vorderansicht Rückansicht Im Innern des Computers Komponenten der Systemplatine Vorderansicht CD-/DVD-Laufwerk Legen Sie in dieses Laufwerk eine CD oder DVD ein. Diskettenlaufwerk Legen Sie in dieses Laufwerk eine Diskette ein. USB 2.0-Anschlüsse (2) Schließen Sie Geräte, die Sie nur gelegentlich nutzen wie beispielsweise einen Joystick, ...
Seite 128 S3). Gelb blinkend oder stetig leuchtend – Lesen Sie den Abschnitt Probleme mit der Stromversorgung. Zum Beenden des Energiesparmodus drücken Sie den Netzschalter, oder verwenden Sie die Tastatur oder die Maus, sofern diese im Geräte-Manager unter Windows als Aufweckgerät konfiguriert wurde. Weitere Informationen zu den Ruhezuständen und zum Beenden eines Energiesparmodus finden Sie unter Energieverwaltung. Unter „Diagnoseanzeigen” finden Sie eine Beschreibung der Codes für die Leuchtanzeigen, die Ihnen die Fehlersuche bei dem Computer erleichtern. Festplattenlaufwerkanzeige Diese Anzeige flackert, wenn auf das Festplattenlaufwerk zugegriffen wird.
Seite 129 Paralleler Anschluss Ein paralleles Gerät wie einen Drucker können Sie am parallelen Anschluss anschließen. Wenn Sie einen USB-Drucker haben, schließen Sie ihn an einem USB- Anschluss an. ANMERKUNG: Der integrierte parallele Anschluss wird automatisch deaktiviert, wenn der Computer eine installierte Karte mit einem parallelen Anschluss ermittelt, der für die gleiche Adresse konfiguriert wurde. Weitere Informationen finden Sie unter „Optionen System-Setup-Programms”. Verbindungsintegritätsanzeige Grün – Es besteht eine gute Verbindung zwischen einem 10-Mbit/s-Netzwerk und dem Computer. Orange –...
Seite 130: Im Inneren Des Computers
Im Inneren des Computers VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Gehen Sie beim Öffnen der Computerabdeckung sehr vorsichtig vor, um nicht versehentlich Kabelverbindungen der Systemplatine zu trennen. 1 CD-/DVD-Laufwerk 5 Systemplatine 2 Diskettenlaufwerk 6 Kühlkörperbaugruppe 3 Netzteil 7 Festplattenlaufwerk 4 Schalter für die Gehäuseeingriffswarnung Komponenten der Systemplatine ...
Seite 131 Lüfteranschluss (FAN) 12 Kennwort-Jumper (PSWD) Mikroprozessoranschluss (CPU) 13 PCI Express x16-Anschluss (PEG) Netzanschluss ( 12VPOWER) 14 PCI-Express x1-Anschluss (PCIE1) Speichermodulanschlüsse (DIMM1, DIMM2, DIMM3 und DIMM4) 15 PCI-Anschluss (PCI1) Serielle Anschlüsse für ATA-Laufwerk 0 und 2 (SATA0, SATA2) 16 PCI-Anschluss (PCI2) Anschluss an der Vorderseite (FRONT PANEL) 17 Serieller Anschluss (SER_PS2) Analoger Audiokabelanschluss für das CD-Laufwerk (CD_IN) 18 Anschluss für Diskettenlaufwerk (FLOPPY) Netzanschluss (POWER)
Seite 132: Installieren Der Pci-Karte
Computergehäuse. Ihr Dell™-Computer unterstützt einen seriellen Anschlussadapter und verfügt über folgende Anschlüsse für PCI- und PCI-Express-Karten: Zwei PCI-Kartensteckplätze Einen PCI-Express x16-Kartensteckplatz Ein PCI-Express x1-Karten-Steckplatz ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt. PCI-Karten VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Installieren der PCI-Karte 1. Folgen Sie den Anweisungen unter „Vorbereitung”.
Seite 133 Kartenrückhalteriegel Platinenstecker Ausrichtungsführung Kartenanschluss Karte 6. Informationen zur Konfiguration der Karte, zu den internen Anschlüssen und weiteren anwenderspezifischen Karteneinstellungen finden Sie in der mitgelieferten Dokumentation zur Karte. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Unterbrechen Sie zum Schutz vor elektrischen Schlägen die Stromzufuhr des Computers vor der Installation einer Karte. 7. Setzen Sie die Karte in den Anschluss und drücken Sie sie fest nach unten. Stellen Sie sicher, dass die Karte fest im Steckplatz sitzt. ANMERKUNG: Wenn es sich um eine Karte voller Baulänge handelt, setzen Sie das eine Ende der Karte in die Kartenführung ein und schieben Sie die Karte auf den Anschluss der Systemplatine. Stecken Sie die Karte fest in den Kartenanschluss auf der Systemplatine. ...
Seite 134: Entfernen Der Pci-Karte
3. Falls erforderlich, alle Kabelverbindungen zur Karte lösen. 4. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz. 5. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Abdeckblech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 135: Installieren Der Pci-Express-Karte
1 PCI-Express x16-Karte PCI-Express x1-Kartensteckplatz 2 PCI-Express x1-Karte PCI-Express x16-Kartensteckplatz Folgen Sie bei der Installation oder beim Ersetzen einer PCI-Karte den Verfahren im nächsten Abschnitt. Wenn Sie eine Karte nur aus-, aber nicht wieder einbauen möchten, lesen Sie den Abschnitt „Entfernen der PCI-Express-Karte”. Wenn Sie eine Karte austauschen, deinstallieren Sie den Treiber der alten Karte. ...
Seite 136 1 PCI-Express x16-Karte 2 Hebel 3 Sicherungseinschub (nicht bei allen Karten vorhanden) 4 Sicherungsklammer 5 PCI Express x16-Kartenanschluss Vollständig eingesetzte Karte Nicht vollständig eingesetzte Karte Halterung im Steckplatz Falsch angebrachte Halterung 9. Bevor Sie den Kartenrückhaltemechanismus wieder einsetzen, stellen Sie gegebenenfalls Folgendes sicher: Die Oberseiten aller Karten und Abdeckbleche befinden sich mit dem Ausrichtungsstab auf einer Linie. Die Einbuchtung in der Oberseite der Karte oder des Abdeckblechs passt um die Ausrichtungsschiene.
Seite 137: Entfernen Der Pci-Express-Karte
16. Installieren Sie alle Treiber laut Dokumentation der Karte. Entfernen der PCI-Express-Karte 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Schieben Sie vorsichtig von innen die Freigabelasche auf dem Kartenrückhalteriegel, um den Riegel in die geöffnete Position zu drehen. Da der Riegel selbstsichernd ist, bleibt er in der geöffneten Position. 3. Verwenden Sie den Kartenrückhaltemechanismus, um die Karte von oben zu sichern und gehen Sie dabei wie folgt vor: a. Legen Sie Ihren Daumen auf die Oberseite des Kartenrückhaltemechanismus und umfassen Sie die Unterseite des Rückhaltemechanismus mit den Fingern. b. Drücken Sie mit der anderen Hand vorsichtig den Rückhaltemechanismus seitlich nach innen, um ihn von den Klammerhalterungen zu lösen, an die er befestigt ist. c. Drehen Sie den Rückhaltemechanismus nach oben, um ihn von den beiden Klammerhalterungen zu lösen. d. Legen Sie den Rückhaltemechanismus in Ihrem Arbeitsbereich zur Seite. 4. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ...
Seite 138: Serielle Anschlussadapter
ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Abdeckblech das Eindringen von Staub und Schmutz in den Computer verhindert. 5. Setzen Sie den Kartenrückhaltemechanismus wieder in die Klammern ein und drehen Sie ihn nach unten, um ihn einzurasten. Klappen Sie den Trägerarm nach unten und drücken Sie ihn an. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 6. Schließen Sie den Rückhalteriegel, indem Sie ihn einrasten und so die Karte(n) sichern. 7. Die Computerabdeckung wieder anbringen und den Computer sowie die zugehörigen Geräte an die Stromversorgung anschließen und einschalten. Serielle Anschlussadapter VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. ANMERKUNG: Der serielle Anschlussadapter für den Mini-Tower-Computer umfasst auch zwei PS/2-Anschlüsse. ...
Seite 139 2. Drücken Sie vorsichtig auf die Freigabelasche am Verschlusshebel. 3. Falls erforderlich, lösen Sie alle Kabelverbindungen zum Adapter. 4. Fassen Sie das Abdeckblech des seriellen Anschlussadapters an den oberen Ecken an und ziehen Sie es aus dem Anschluss heraus. 5. Schließen Sie die Computerabdeckung. Schließen Sie den Computer sowie die zugehörigen Geräte an die Stromversorgung an und schalten Sie sie ein. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart durch die Gehäuseeingriffswarnung (falls diese installiert und aktiviert ist) folgende Meldung ausgegeben: ALERT! (ACHTUNG!) Cover was previously removed. (Abdeckung wurde vor Kurzem entfernt). 6.
Seite 140: Computerabdeckung Öffnen
Zurück zum Inhaltsverzeichnis Computerabdeckung öffnen Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. HINWEIS: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für die geöffnete Computerabdeckung verfügbar ist (mindestens 30 cm). 2. Legen Sie den Computer auf die Seite, wie in der Abbildung dargestellt. 3. Machen Sie den abgebildeten Freigaberiegel für die Abdeckung ausfindig. Drücken Sie den Freigaberiegel nach hinten und nehmen Sie dabei die Abdeckung ab.
Seite 141: Allgemeine Installationsrichtlinien
Zurück zum Inhaltsverzeichnis Laufwerke Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Allgemeine Anweisungen für die Installation Festplattenlaufwerk Hinzufügen eines zweiten Festplattenlaufwerks Laufwerkeinschubfächer Diskettenlaufwerk CD-/DVD-Laufwerk Der Computer unterstützt Folgendes: Zwei serielle ATA-Festplattenlaufwerke Zwei Diskettenlaufwerke oder optionale Zip-Laufwerke Zwei CD- oder DVD-Laufwerke ANMERKUNG: Aufgrund der begrenzten Anzahl von Laufwerkschächten und IDE-Controllern auf diesem Computer, werden Sie nicht alle Geräte gleichzeitig anschließen können. CD-/DVD-Laufwerk Diskettenlaufwerk Festplattenlaufwerk Allgemeine Installationsrichtlinien Verbinden Sie CD-/DVD-Laufwerke mit dem mit „IDE” bezeichneten Anschluss auf der Systemplatine. Serielle ATA-Festplattenlaufwerke sollten an die mit „SATA0”, „SATA1”, „SATA2”...
Seite 142: Laufwerkschnittstellenanschlüsse
Anschließen der Laufwerkkabel Schließen Sie beim Installieren eines Laufwerks zwei Kabel – ein Gleichstromkabel und ein Datenkabel – an der Rückseite des Laufwerks und an der Systemplatine an. Laufwerkschnittstellenanschlüsse IDE- Serieller ATA- Laufwerkanschluss Anschluss Farbige Ader des IDE-Kabels Schnittstellenkabelanschluss Schnittstellenanschluss Die meisten Schnittstellenanschlüsse sind passgeformt, um ein korrektes Anschließen zu gewährleisten; diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der einen Seite und eine Nut oder eine gefülltes Stiftloch auf der anderen Seite sein. Kodierte Anschlüsse sorgen dafür, dass die Kabelader „Stift 1” (durch einen farbigen Streifen entlang einer Kante des IDE-Kabels gekennzeichnet – serielle ATA-Kabel haben keinen farbigen Streifen) zum Anschlussende „Stift 1”...
Seite 143: Entfernen Des Festplattenlaufwerks
Festplattenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. ANMERKUNG: Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, zuvor Sicherungsdateien vom Inhalt der Festplatte anlegen. Überprüfen Sie anhand der Laufwerkdokumentation, dass das Laufwerk korrekt auf den Computer konfiguriert ist. Entfernen des Festplattenlaufwerks 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie Stromversorgungs- und Festplattenlaufwerkkabel vom Laufwerk und das Festplattenlaufwerkkabel von der Systemplatine. ...
Seite 144: Installieren Des Festplattenlaufwerks
1 Festplatte 2 Klammern (2) Installieren des Festplattenlaufwerks 1. Packen Sie das neue Festplattenlaufwerk aus, und bereiten Sie es für die Installation vor. 2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. ANMERKUNG: Wenn am Ersatzfestplattenlaufwerk keine Kunststoffführungsschiene befestigt ist, klemmen Sie die Schiene am alten Laufwerk ab. Rasten Sie die Schiene auf dem Ersatzlaufwerk ein. Laufwerk Laufwerkhalterung ...
Seite 145 Sie die entsprechende Option Primary Drive (Primäres Laufwerk) (0 oder 1). 13. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu. 14. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden. Anleitungen hierzu finden Sie in der Dokumentation zum Betriebssystem. 15. Das Festplattenlaufwerk testen. Dazu Dell Diagnostics ausführen. 16. Wurde gerade ein primäres Festplattenlaufwerk eingebaut, installieren Sie das Betriebssystem auf dem Festplattenlaufwerk. ...
Seite 146: Hinzufügen Eines Zweiten Festplattenlaufwerks
Hinzufügen eines zweiten Festplattenlaufwerks VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. ANMERKUNG: Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, zuvor Sicherungsdateien vom Inhalt der Festplatte anlegen. 1. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. 2. Folgen Sie den Anweisungen unter „Vorbereitung”. 3. Entfernen Sie die Kunststoffführungsschiene aus dem Festplattenlaufwerkschacht, indem Sie die Schiene vorsichtig nach oben aus dem Schacht heraus heben. 4. Rasten Sie die Schiene auf dem Festplattenlaufwerk ein. Laufwerk Sicherungsklammern (4) Laufwerkhalterung ...
Seite 147 1 Neues Festplattenlaufwerk 8. Befestigen Sie den seriellen ATA-Anschluss, den Sie in Schritt 5 entfernt haben, am ersten Festplattenlaufwerk. 9. Verbinden Sie das Kabel des zweiten Festplattenlaufwerks mit einem freien seriellen ATA-Anschluss auf der Systemplatine. 1 Anschluss für Festplattenlaufwerkkabel 2 Anschluss für Festplattenlaufwerkkabel auf der ...
Seite 148: Laufwerkeinschubfächer
13. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Laufwerkeinschubfächer VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. Wenn Sie ein neues Diskettenlaufwerk oder CD-/DVD-Laufwerk einbauen, statt ein Laufwerk zu ersetzen, entfernen Sie die Laufwerkeinschubfächer. 1.
Seite 149: Entfernen Des Diskettenlaufwerks
Laufwerkfach Diskettenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. Entfernen des Diskettenlaufwerks 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Entfernen Sie das Laufwerkfach, indem Sie den Freigaberiegel des Laufwerks nach unten schieben, um das Fach zu öffnen und es dann von den drei Haken lösen. 3. Lösen Sie das Netzkabel und das Diskettenlaufwerkkabel an der Rückseite des Diskettenlaufwerks. 4. Entfernen Sie das Diskettenlaufwerk, indem Sie den Freigaberiegel für das Laufwerk nach unten schieben und festhalten. Ziehen Sie dann das Laufwerk aus dem Computer heraus. Diskettenlaufwerk Freigabeklammer Installieren des Diskettenlaufwerks...
Seite 150 1. Wenn Sie ein Diskettenlaufwerk austauschen möchten, entfernen Sie die Ansatzschrauben des alten Laufwerks und befestigen Sie sie am Ersatzlaufwerk. 2. Wenn Sie ein neues Diskettenlaufwerk installieren, entfernen Sie das Laufwerkeinschubfach sowie die Ansatzschrauben auf der Innenseite des Laufwerkeinschubfachs und befestigen Sie die Schrauben am neuen Laufwerk. Laufwerk Ansatzschrauben (4) 3. Schieben Sie das Laufwerk vorsichtig soweit ein, bis die Klammern richtig einrasten. ...
Seite 151 Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Rufen Sie das System-Setup-Programm auf, und aktualisieren Sie die entsprechende Option Diskette Drive A (Diskettenlaufwerk A), um das neue Diskettenlaufwerk zu aktivieren. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. CD-/DVD-Laufwerk ...
Seite 152: Installieren Des Cd-/Dvd-Laufwerks
CD-/DVD-Laufwerk Freigabeklammer Installieren des CD-/DVD-Laufwerks 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Wenn Sie ein CD/DVD-Laufwerk austauschen möchten, entfernen Sie die Ansatzschrauben des alten Laufwerks und befestigen Sie sie am Ersatzlaufwerk. 3. Wenn Sie ein neues CD/DVD-Laufwerk installieren, entfernen Sie das Laufwerkeinschubfach sowie die Ansatzschrauben auf der Innenseite des Laufwerkeinschubfachs und befestigen Sie die Schrauben am neuen Laufwerk. ...
Seite 153 1 CD-/DVD-Laufwerk 2 Ansatzschrauben (3) 3 Ansatzschraubenschlitz 6. Schließen Sie Stromversorgungs- und CD/DVD-Laufwerkkabel an das Laufwerk und die Systemplatine an. Netzkabel CD-/DVD-Laufwerkkabel Anschluss für CD-/DVD-Laufwerk (IDE) 7. Prüfen Sie alle Kabelverbindungen, und verlegen Sie die Kabel so, dass eine ausreichende Belüftung gewährleistet ist und der Lüfter sowie die Belüftungsöffnungen nicht blockiert werden. 8. Schließen die Computerabdeckung. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 9. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein. ...
Seite 154 11. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. 12. Aktualisieren Sie die Konfigurationsdaten. Wählen Sie dazu unter Drives (Laufwerke) die entsprechende Option für Drive (Laufwerk) (0 oder 1). Weitere Informationen finden Sie unter „System-Setup-Programm”. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. Zurück zum Inhaltsverzeichnis ...
Seite 155: Entfernen Des Prozessors
Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am Computergehäuse. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Lösen Sie die selbstsichernde Schraube auf jeder Seite der Kühlkörperbaugruppe. VORSICHT: Trotz Kunststoffblende kann die Kühlkörperbaugruppe während des normalen Betriebs sehr heiß werden. Halten Sie vor dem Berühren eine ausreichende Abkühlzeit ein. 3. Drehen Sie die Kühlkörperbaugruppe nach oben und entfernen Sie sie vom Computer. 1 Kühlkörper- und Lüfterbaugruppe 2 Gehäuse für selbstsichernde Schraube (2) HINWEIS: Wenn Sie einen Prozessor-Aufrüstbausatz von Dell installieren, können Sie das ursprünglich Kühlblech entsorgen. Wenn Sie keinen Prozessor-Aufrüstbausatz von Dell installieren, muss der ursprüngliche Kühlkörper beim Installieren des neuen Mikroprozessors wieder verwendet werden. 4. Öffnen Sie die Prozessorabdeckung, indem Sie den Freigabehebel unterhalb des mittleren Abdeckungsriegels zum Sockel hin schieben. Ziehen Sie dann den Hebel zurück, um den Prozessor freizulegen. ...
Seite 156: Installieren Des Prozessors
Prozessorabdeckung Prozessor Sockel Freigabehebel HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen. 5. Entfernen Sie den Prozessor vorsichtig vom Sockel. Belassen Sie den Freigabehebel in der geöffneten Position, so dass der neue Prozessor auf den Sockel gesetzt werden kann. Installieren des Prozessors VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am Computergehäuse. HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2.
Seite 157 6. Setzen Sie den Prozessor vorsichtig in den Sockel, und stellen Sie dabei sicher, dass der Prozessor korrekt ausgerichtet ist. 7. Wenn der Prozessor vollständig im Sockel sitzt, schließen Sie die Prozessorabdeckung. Stellen Sie sicher, dass sich die Halterung der Prozessorabdeckung unterhalb der mittleren Abdeckungsverriegelung auf dem Sockel befindet. 8. Drehen Sie den Hebel des Sockels wieder in Richtung des Sockels zurück, bis er einrastet und den Prozessor sichert. HINWEIS: Wenn Sie keinen Prozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Prozessors die Original-Kühlkörper- Baugruppe. Wenn Sie einen Prozessor-Austauschbausatz von Dell installiert haben, senden Sie die ursprüngliche Kühlkörperanordnung und den Prozessor in der gleichen Verpackung an Dell zurück, in der Ihnen der Austauschbausatz zugesandt wurde. 9. Installieren Sie die Kühlkörperbaugruppe wie folgt: a. Setzen Sie die Kühlkörperbaugruppe wieder in ihr Abdeckblech ein. ...
Seite 158 1 Kühlkörper- und Lüfterbaugruppe 2 Abdeckblech für Kühlkörperbaugruppe 3 Gehäuse für selbstsichernde Schraube (2) 10. Schließen Sie die Computerabdeckung. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 11. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart durch die Gehäuseeingriffswarnung (falls diese installiert und aktiviert ist) folgende Meldung ausgegeben: ALERT! (ACHTUNG!) Cover was previously removed. (Abdeckung wurde vor Kurzem entfernt). 12. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert).
Seite 159: Entfernen Des Netzteils
Zurück zum Inhaltsverzeichnis Netzteil Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Entfernen des Netzteils Ersetzen des Netzteils Gleichstromanschlüsse Entfernen des Netzteils HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Small Form-Factor-Computer WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Gleichstromkabel von der Systemplatine und den Laufwerken.
Seite 160 WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Gleichstromkabel von der Systemplatine und den Laufwerken. Merken Sie sich den Verlauf des Gleichstromkabels unter den Halterungen im Computergehäuse, während Sie es von der Systemplatine und den Laufwerken trennen. Sie müssen diese Kabel beim späteren Wiedereinsetzen korrekt anbringen, damit sie nicht abgeklemmt oder gequetscht werden. 3. Entfernen Sie den Kartenträger, und trennen Sie die Netzkabel von der Seite des Festplattenlaufwerks. Verwenden Sie beim Entfernen der Netzkabel die Kabel als Hebel und ziehen sie von den Klammern weg, während Sie gleichzeitig an den Metallklammern ziehen. ...
Seite 161: Ersetzen Des Netzteils
5. Schieben Sie das Netzteil etwa 2,5 cm in Richtung Computervorderansicht. 6. Heben Sie das Netzteil an und dann aus dem Computer heraus. Ersetzen des Netzteils WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Schieben Sie das Netzteil in die Halterung ein. 2.
Seite 162 Gleichstromanschluss P1 Pin- Signalname 18-AWG- Nummer Draht 1 +3,3V Orange Gleichspannung 2 +3,3V Orange Gleichspannung 3 COM Schwarz 4 +5 V Rot Gleichspannung 5 COM Schwarz 6 +5 V Rot Gleichspannung 7 COM Schwarz 8 POK Grau 9 +5 VFP Violett 10...
Seite 163: Gleichstromanschluss P4 Und P5
Gleichspannung Gleichstromanschlüsse P3 Pin- Signalname 18-AWG- Nummer Draht 1 +3,3V Orange Gleichspannung 2 COM Schwarz 3 +5 V Rot Gleichspannung 4 COM Schwarz 5 +12 V Gelb Gleichspannung Gleichstromanschluss P4 und P5 Pin- Signalname Nummer AWG- Draht 1 +5 V Rot...
Seite 164 ANMERKUNG: Das Netzteil Ihres Computers verfügt nicht notwendigerweise über den P7-Anschluss. Gleichstromanschluss P1 Pin- Signalname 18-AWG- Nummer Draht 1 +3,3V Orange Gleichspannung 2 +3,3V Orange Gleichspannung 3 COM Schwarz 4 +5 V Rot Gleichspannung 5 COM Schwarz 6 +5 V Rot Gleichspannung 7 COM Schwarz 8 POK* Grau 9 +5 VFP...
Seite 165: Gleichstromanschlüsse P3 Und P4
Pin- Signalname 18-AWG- Nummer Draht 1 +3,3V Orange Gleichspannung 2 COM Schwarz 3 +5 V Rot Gleichspannung 4 COM Schwarz 5 +12 V Gelb Gleichspannung Gleichstromanschlüsse P3 und P4 Pin- Signalname Nummer AWG- Draht 1 +12 V Gelb Gleichspannung 2 COM Schwarz 3 COM...
Seite 166 Pin-Belegung der Gleichstromanschlüsse für Netzteile von kleinen Minitower-Computern ANMERKUNG: Ihr Computer verfügt nicht notwendigerweise über den P4-Anschluss. Gleichstromanschluss P1 Pin- Signalname Nummer AWG- Draht 1 +3,3V Orange Gleichspannung 2 +3,3V Orange Gleichspannung 3 COM Schwarz 4 +5 V Rot Gleichspannung 5 COM Schwarz 6 +5 V Rot Gleichspannung 7 COM Schwarz 8 POK Grau...
Seite 167 *) Sensoranschluss. Gleichstromanschluss P2 Pin- Signalname Nummer AWG- Draht 1 COM Schwarz 2 COM Schwarz +12 V 3 Gelb Gleichspannung 4 +12 V Gelb Gleichspannung Gleichstromanschlüsse P3 Pin- Signalname Nummer AWG- Draht 1 +3,3V Orange Gleichspannung 2 COM Schwarz 3...
Seite 168 Pin- Signalname Nummer AWG- Draht 1 +12 V Gelb Gleichspannung 2 COM Schwarz 3 COM Schwarz 4 +5 V Rot Gleichspannung Gleichstromanschluss P7 Pin- Signalname Nummer AWG- Draht 1 +5 V Rot Gleichspannung 2 COM Schwarz 3 COM Schwarz 4...
Seite 169: Austauschen Des Netzteils
Zurück zum Inhaltsverzeichnis Netzteil Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Austauschen des Netzteils Gleichstromanschlüsse Austauschen des Netzteils HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Kleiner Form-Factor-Computer VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Gleichstromkabel von der Systemplatine und den Laufwerken.
Seite 170 10. Bringen Sie gegebenenfalls den Standrahmen an. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 11. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an und schalten Sie sie ein. Kleiner Desktop-Computer VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Gleichstromkabel von der Systemplatine und den Laufwerken. Merken Sie sich den Verlauf des Gleichstromkabels unter den Halterungen im Computergehäuse, während Sie es von der Systemplatine und den Laufwerken trennen. Sie müssen diese Kabel beim späteren Wiedereinsetzen korrekt anbringen, damit sie nicht abgeklemmt oder gequetscht werden. 3. Entfernen Sie den Kartenträger, und trennen Sie die Netzkabel von der Seite des Festplattenlaufwerks. Verwenden Sie beim Entfernen der Netzkabel die Kabel als Hebel und ziehen sie von den Klammern weg, während Sie gleichzeitig an den Metallklammern ziehen. ...
Seite 171 Desktop-Computer VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Gleichstromkabel von der Systemplatine und den Laufwerken. Merken Sie sich den Verlauf des Gleichstromkabels unter den Halterungen im Computergehäuse, während Sie es von der Systemplatine und den Laufwerken trennen. Sie müssen diese Kabel beim späteren Wiedereinsetzen korrekt anbringen, damit sie nicht abgeklemmt oder gequetscht werden. 3. Entfernen Sie die beiden Schrauben, mit denen das Netzteil an der Rückseite des Computergehäuses befestigt ist. 4. Entfernen Sie das CD/DVD-, das Disketten- und das Festplattenlaufwerk. 5. Drücken Sie die Entriegelungstaste am Boden des Computergehäuses. ...
Seite 172: Mini-Tower-Computer
1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Gleichstromkabel von der Systemplatine und den Laufwerken. Merken Sie sich den Verlauf des Gleichstromkabels unter den Halterungen im Computergehäuse, während Sie es von der Systemplatine und den Laufwerken trennen. Sie müssen diese Kabel beim späteren Wiedereinsetzen korrekt anbringen, damit sie nicht abgeklemmt oder gequetscht werden. 3. Entfernen Sie die beiden Schrauben, mit denen das Netzteil an der Rückseite des Computergehäuses befestigt ist. 4. Drücken Sie die Entriegelungstaste am Boden des Computergehäuses. 5. Schieben Sie das Netzteil etwa 2,5 cm in Richtung Computervorderansicht. 6. Heben Sie das Netzteil an und dann aus dem Computer heraus. 7.
Seite 173 1 Entriegelungstaste 2 Netzteil 3 Schrauben (4) 4 Wechselstromanschluss 5. Schieben Sie das Netzteil etwa 2,5 cm in Richtung Computervorderansicht. 6. Heben Sie das Netzteil an und dann aus dem Computer heraus. 7. Schieben Sie das Ersatznetzteil an die vorgesehene Stelle. 8.
Seite 174 Gleichstromanschluss P1 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3V Gleichspannung Orange 2 +3,3V Gleichspannung Orange 3 COM Schwarz 4 +5 V Gleichspannung Rot 5 COM Schwarz 6 +5 V Gleichspannung Rot 7 COM Schwarz 8 POK Grau 9 +5 VFP Violett 10 +12 V Gleichspannung...
Seite 175 Pin-Nummer Signalname 18-AWG-Draht 1 COM Schwarz 2 COM Schwarz 3 +12 V Gleichspannung Gelb 4 +12 V Gleichspannung Gelb Gleichstromanschlüsse P3 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3V Gleichspannung Orange 2 COM Schwarz 3 +5 V Gleichspannung Rot 4 COM Schwarz 5 +12 V Gleichspannung Gelb ...
Seite 176 Gleichstromanschluss P1 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3V Gleichspannung Orange 2 +3,3V Gleichspannung Orange 3 COM Schwarz 4 +5 V Gleichspannung Rot 5 COM Schwarz 6 +5 V Gleichspannung Rot 7 COM Schwarz 8 POK* Grau 9 +5 VFP Violett 10 +12 V Gleichspannung...
Seite 177 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3V Gleichspannung Orange 2 COM Schwarz 3 +5 V Gleichspannung Rot 4 COM Schwarz 5 +12 V Gleichspannung Gelb Gleichstromanschlüsse P3 und P4 Pin-Nummer Signalname 18-AWG-Draht 1 +12 V Gleichspannung Gelb 2 COM Schwarz 3 COM Schwarz 4 +5 V Gleichspannung Rot...
Seite 178 3 COM Schwarz 4 +3,3V Gleichspannung Orange 5 +5 V Gleichspannung Rot 6 +12 V Gleichspannung Gelb Pin-Belegung für Stromversorgung am Gleichstromanschluss von Desktop-Computern Gleichstromanschluss P1 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3 V Orange 2 +3,3 V Orange 3 GND Schwarz 4 VCC (+5 V) Rot 5...
Seite 179 Gleichstromanschluss P2 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3V Gleichspannung Orange 2 COM Schwarz 3 +5 V Gleichspannung Rot 4 COM Schwarz 5 +12 V Gleichspannung Gelb Gleichstromanschlüsse P3 und P4 Pin-Nummer Signalname 18-AWG-Draht 1 +12 V Gleichspannung Gelb 2 COM Schwarz 3 COM Schwarz...
Seite 180 Pin-Nummer Signalname 18-AWG-Draht 1 N/C 2 COM Schwarz 3 COM Schwarz 4 +3,3V Gleichspannung Orange 5 +5 V Gleichspannung Rot 6 +12 V Gleichspannung Gelb Pin-Belegung der Gleichstromanschlüsse für Netzteile von kleinen Mini-Tower-Computern Gleichstromanschluss P1 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3V Gleichspannung Orange 2 +3,3V Gleichspannung...
Seite 181 8 POK Grau 9 +5 VFP Violett 10 +12 V Gleichspannung Gelb 11 +3,3V Gleichspannung* Orange 12 12 V Gleichspannung Blau 13 COM Schwarz 14 PS ON Grün 15 COM Schwarz 16 COM Schwarz 17 COM Schwarz 18 N/C N/C 19 +5 V Gleichstrom Rot...
Seite 182: Gleichstromanschlüsse P6, P8 Und P9
Gleichstromanschluss P5 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3V Gleichspannung Orange 2 COM Schwarz 3 +5 V Gleichspannung Rot 4 COM Schwarz 5 +12 V Gleichspannung Gelb Gleichstromanschlüsse P6, P8 und P9 Pin-Nummer Signalname 18-AWG-Draht 1 +12 V Gleichstrom Gelb 2 COM Schwarz 3 COM Schwarz...
Seite 183 Gleichstromanschluss P1 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3 V Orange 2 +3,3 V Orange 3 GND Schwarz 4 VCC (+5 V) Rot 5 GND Schwarz 6 VCC (+5 V) Rot 7 GND Schwarz 8 PS_PWRGOOD Grau 9 P5AUX Violett 10 V_12P0_DIG Gelb...
Seite 184 Pin-Nummer Signalname 18-AWG-Draht 1 +3,3V Gleichspannung Orange 2 COM Schwarz 3 +5 V Gleichspannung Rot 4 COM Schwarz 5 +12 V Gleichspannung Gelb Gleichstromanschlüsse P3 und P4 Pin-Nummer Signalname 18-AWG-Draht 1 +12 V Gleichspannung Gelb 2 COM Schwarz 3 COM Schwarz 4 +5 V Gleichspannung Rot...
Seite 185 Pin-Nummer Signalname 18-AWG-Draht 1 N/C 2 COM Schwarz 3 COM Schwarz 4 +3,3V Gleichspannung Orange 5 +5 V Gleichspannung Rot 6 +12 V Gleichspannung Gelb Zurück zum Inhaltsverzeichnis ...
Seite 186: Fcc-Hinweise (Nur Usa)
Vergrößern Sie den Abstand zwischen Computer und Empfänger. Schließen Sie den Computer an eine andere Steckdose an, so dass Computer und Empfänger über verschiedene Stromkreise versorgt werden. Wenden Sie sich gegebenenfalls an einen Mitarbeiter des technischen Supports von Dell oder an einen qualifizierten Radio- und Fernsehtechniker. Weitere Informationen zu den Betriebsbestimmungen finden Sie im Produktinformationshandbuch, das im Lieferumfang des Computers enthalten ist. ...
Seite 187 Richten Sie die Empfangsantenne neu aus oder stellen Sie sie an einem anderen Ort auf. Vergrößern Sie den Abstand zwischen Computer und Empfänger. Schließen Sie dieses Gerät an eine Steckdose eines anderen Stromkreises als das Empfangsgerät an. Holen Sie Rat bei einem Händler oder erfahrenen Radio- und Fernsehtechniker ein. FCC-Kenndaten Auf dem im vorliegenden Dokument beschriebenen Gerät (bzw. den Geräten) finden Sie entsprechend den FCC-Bestimmungen die folgenden Informationen: Modellnummern: DHP, DHS, DCNE, DHM und DCSM Hersteller: Dell Inc. One Dell Way Round Rock, Texas 78682 USA 512-338-4400 Zurück zum Inhaltsverzeichnis ...
Seite 188: Neu Installieren Von Betriebssystem Und Treibern
Ein Treiber ist ein Programm, das ein Gerät steuert, beispielsweise einen Drucker, eine Maus oder eine Tastatur. Alle Geräte benötigen ein Treiberprogramm. Ein Treiber fungiert als Mittler zwischen dem Gerät und allen anderen Programmen, die das Gerät nutzen. Zu jedem Gerät gibt es einen eigenen Satz spezieller Befehle, die nur vom entsprechenden Treiber erkannt werden. Auf Ihrem Computer wurden von Dell bereits alle erforderlichen Treiber vorinstalliert. Es sind keine weiteren Installations- und Konfigurationsschritte erforderlich. HINWEIS: Die Drivers and Utilities-CD kann auch Treiber für Betriebssysteme enthalten, die nicht auf Ihrem Computer installiert sind. Stellen Sie sicher, dass Sie nur für Ihr Betriebssystem geeignete Software installieren. ...
Seite 189: Neu Installieren Von Treibern Und Dienstprogrammen
Treiber installieren. Neu Installieren von Treibern und Dienstprogrammen HINWEIS: Auf der Support-Website von Dell unter support.dell.com sowie auf der Drivers and Utilities-CD finden Sie die zugelassenen Treiber für Dell™- Computer. Wenn Treiber installiert werden, die von anderen Herstellern stammen, arbeitet der Computer möglicherweise nicht ordnungsgemäß. ANMERKUNG: Die CD Drivers and Utilities (ResourceCD für Treiber und Dienstprogramme) ist optional und deshalb möglicherweise nicht bei allen Computern im Lieferumfang enthalten. ...
Seite 190: Erstellen Eines Wiederherstellungspunkts
(Treiber). Klicken Sie auf das Fragezeichen oder auf die Verknüpfung Help (Hilfe) oben auf dem Bildschirm, um auf die Hilfedateien der Drivers and Utilities CD zuzugreifen. Systemwiederherstellung unter Microsoft® Windows® XP Das Betriebssystem Microsoft Windows XP bietet die Möglichkeit der Systemwiederherstellung, damit Sie Ihren Computer nach Änderungen an der Hardware und Software oder sonstiger Systemeinstellungen wieder in einen früheren Betriebszustand zurückversetzen können (ohne dabei die Arbeitsdateien zu beeinträchtigen), wenn die vorgenommenen Änderungen nicht den gewünschten Erfolg zeigten oder zu Fehlfunktionen führten. Informationen zur Systemwiederherstellung finden Sie unter Windows Hilfe- und Support-Center. HINWEIS: Legen Sie regelmäßig Sicherungskopien von allen Arbeitsdateien an. Die Systemwiederherstellung überwacht keine Arbeitsdateien und kann diese Dateien nicht wiederherstellen. ...
Seite 191: Neu Installieren Von Microsoft Windows Xp
Utilities-CD, um alle erforderlichen Treiber zu laden, darunter die Treiber, die erforderlich sind, wenn der Computer mit einem RAID-Controller (Redundant Array of Independent Disks [Redundantes Array unabhängiger Festplatten]) ausgestattet ist. Neu Installieren von Windows XP Um Windows XP neu zu installieren, führen Sie alle Schritte in den folgenden Abschnitten in der angegebenen Reihenfolge aus. Die Neuinstallation kann ein bis zwei Stunden dauern. Nach der Neuinstallation des Betriebssystems müssen Sie die Gerätetreiber, das Virenschutzprogramm sowie weitere Software ebenfalls neu installieren. HINWEIS: Die Betriebssystem-CD bietet Optionen zur Neuinstallation von Windows XP. Durch diese Optionen können Dateien überschrieben werden. Das kann zu Problemen bei auf der Festplatte installierten Programmen führen. Installieren Sie deshalb Windows XP nur dann neu, wenn Sie von einem Mitarbeiter des technischen Supports von Dell dazu angewiesen wurden. ...
Seite 192 2. Legen Sie die Betriebssystem-CD ein. Klicken Sie auf Beenden, falls die Meldung Windows XP installieren angezeigt wird. 3. Starten Sie den Computer neu. 4. Drücken Sie unmittelbar nachdem das DELL™-Logo angezeigt wird auf <F12>. Wenn das Betriebssystem-Logo angezeigt wird, warten Sie noch, bis der Windows-Desktop angezeigt wird, fahren Sie dann den Computer herunter, und versuchen Sie es erneut.
Seite 193 18. Klicken Sie auf Finish (Fertig stellen). um das Setup abzuschließen, und entnehmen Sie die CD aus dem Laufwerk. Installieren Sie die entsprechenden Treiber von der Drivers and Utilities-CD. 20. Installieren Sie ggf. das Virenschutzprogramm. 21. Installieren Sie Ihre Programme erneut. ANMERKUNG: Um Microsoft Office oder die Microsoft Works Suite neu zu installieren und zu aktivieren, benötigen Sie den Produktschlüssel, den Sie auf der Rückseite der CD-Schutzhülle von Microsoft Office oder Microsoft Works Suite finden. Zurück zum Inhaltsverzeichnis ...
Seite 194: Systemplatine Für Computer Mit Kompaktgehäuse
Zurück zum Inhaltsverzeichnis Systemplatine Benutzerhandbuch für Dell™ OptiPlex™ GX280-Systeme Systemplatine für Computer mit Kompaktgehäuse Systemplatine für Small Desktop-Computer Systemplatine für kleine Minitower-Computer Entfernen der Systemplatine Systemplatine für Computer mit Kompaktgehäuse Jumper für Echtzeituhr-Reset (RTCRST) 14 Mikrofonbuchse, Audioeingang und -ausgang (AUDIO) Diskettenlaufwerkanschluss (DSKT) 15 Netzwerkanschluss (NIC) und USB-Anschluss (USB2) Akkuhalterung (BATTERY) 16 USB-Anschlüsse (USB1) Interner Lautsprecher (SPEAKER) 17 Diagnoseanzeigen (DIAG LED) Anschluss für CD-/DVD-Laufwerk (IDE)
Seite 195: Systemplatine Für Kleine Minitower-Computer
ANMERKUNG: Ihr Computer verfügt nicht notwendigerweise über den SATA1-Anschluss. Jumper für Echtzeituhr-Reset (RTCRST) 15 Audiokabelanschluss der Frontblende (FRONTAUDIO) Netzanschluss (POWER) 16 Mikrofonbuchse, Audioeingang und -ausgang (AUDIO) Diskettenlaufwerkanschluss (DSKT) 17 Netzwerkanschluss (NIC) und USB-Anschluss (USB2) Akkuhalterung (BATTERY) 18 USB-Anschlüsse (USB1) Interner Lautsprecher (SPEAKER) 19 Diagnoseanzeigen (DIAG LED) Anschluss an der Vorderseite (FRONT PANEL) 20 Serieller Anschluss (SER1) und Videoanschluss (VGA) Anschluss für CD-/DVD-Laufwerk (IDE) 21 Paralleler Anschluss (PAR)
Seite 196: Jumpereinstellungen
ANMERKUNG: Ihr Computer verfügt nicht notwendigerweise über die Anschlüsse SATA1 oder SATA3. Netzanschluss (POWER) 15 Mikrofonbuchse, Audioeingang und -ausgang (AUDIO) Jumper für Echtzeituhr-Reset (RTCRST) 16 Netzwerkanschluss (NIC) und USB-Anschluss (USB2) Diskettenlaufwerkanschluss (DSKT) 17 USB-Anschlüsse (USB1) Interner Lautsprecher (SPEAKER) 18 Diagnoseanzeigen (DIAG LED) Anschluss für CD-/DVD-Laufwerk (IDE) 19 Serieller Anschluss (SER1) und Videoanschluss (VGA) Frontblendenanschluss (FRONTPANEL) 20 Paralleler Anschluss (PAR) Serielle Anschlüsse für ATA-Laufwerk (SATA0, SATA1, SATA2, SATA3) 21 Netzanschluss (12VPOWER)
Seite 197: Entfernen Der Systemplatine
Small Desktop-Computer Small Minitower-Computer Jumper Einstellung Beschreibung PSWD Kennwortfunktionen sind aktiviert. (Standardeinstellung) Kennwortfunktionen sind deaktiviert. RTCRST Echtzeituhr zurückstellen. überbrückt nicht überbrückt Entfernen der Systemplatine HINWEIS: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit am System regelmäßig, um statische Elektrizität abzuleiten, die interne Bauteile beschädigen könnte. 1. Befolgen Sie die Anweisungen unter „Vorbereitung”. 2.
Seite 198: Auswechseln Der Systemplatine
werden. Entfernen Sie die Schraube neben der Freigabelasche. Ziehen Sie an der Lasche und schieben Sie die Systemplatineneinheit zur Vorderseite des Computers und heben Sie dann die Platine ab. b. Wenn Ihre Systemplatine direkt in den Computer eingebaut ist, entfernen Sie die Verschlussschraube an der Vorderseite des Computers. Schieben Sie die Systemplatine zur Vorderseite des Computers, lösen Sie sie von den Haken am Gehäuseboden und heben Sie dann die Platine ...
Seite 199 Zurück zum Inhaltsverzeichnis ...
Seite 200: Systemplatine Für Kleinen Form-Factor-Computer
Zurück zum Inhaltsverzeichnis Systemplatine Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Kleiner Form-Factor- Austauschen der Systemplatine Systemplatine Entfernen der Systemplatine: Kleiner Form-Factor-, kleiner Desktop- und kleiner Mini-Tower- Kleiner Desktop-Systemplatine Computer Desktop-Systemplatine Entfernen der Systemplatine: Desktop- und Mini-Tower-Computer Kleiner Mini-Tower- Austauschen der Systemplatine: Kleiner Form-Factor-, kleiner Desktop- und kleiner Mini-...
Seite 201: Systemplatine Für Kleinen Desktop-Computer
Systemplatine für kleinen Desktop-Computer Steckbrücke für Echtzeituhr-Reset (RTCRST) 15 Audiokabelanschluss der Computervorderseite (FRONTAUDIO) Netzanschluss (POWER) 16 Mikrofonbuchse, Audioeingang und -ausgang (AUDIO) Diskettenlaufwerkanschluss (DSKT) 17 Netzwerkanschluss (NIC) und USB-Anschluss (USB2) Akkuhalterung (BATTERY) 18 USB-Anschlüsse (USB1) Interner Lautsprecher (SPEAKER) 19 Diagnoseanzeigen (DIAG LED) Anschluss an der Vorderseite (FRONT PANEL) 20 Serieller Anschluss (SER1) und Videoanschluss (VGA) Anschluss für CD-/DVD-Laufwerk (IDE) 21 Paralleler Anschluss (PAR)
Seite 202: Systemplatine Für Kleinen Mini-Tower-Computer
Lüfteranschluss (FAN) 11 Gehäuseeingriffsschalter (INTRUDER) Mikroprozessoranschluss (CPU) 12 Kennwort-Jumper (PSWD) Netzanschluss (12VPOWER) 13 PCI Express x16-Anschluss (PEG) Speichermodulanschlüsse (DIMM1, DIMM2, DIMM3 und DIMM4) 14 PCI-Steckplatzanschluss (PCI1) Serielle Anschlüsse für ATA-Laufwerk 0 und 2 15 PCI-Anschluss (PCI3) (SATA0, SATA2) Anschluss an der Vorderseite (FRONT PANEL) 16 Serieller Anschluss (SER_PS2) Analoger Audiokabelanschluss für das CD-Laufwerk (CD_IN) 17 Diskettenlaufwerkanschluss (FLOPPY) Netzanschluss (POWER) 18 Akkuhalterung (BATTERY)
Seite 203: Systemplatine Für Mini-Tower-Computer
Netzanschluss (POWER) 15 Mikrofonbuchse, Audioeingang und -ausgang (AUDIO) Steckbrücke für Echtzeituhr-Reset (RTCRST) 16 Netzwerkanschluss (NIC) und USB-Anschluss (USB2) Diskettenlaufwerkanschluss (DSKT) 17 USB-Anschlüsse (USB1) Interner Lautsprecher (SPEAKER) 18 Diagnoseanzeigen (DIAG LED) Anschluss für CD-/DVD-Laufwerk (IDE) 19 Serieller Anschluss (SER1) und Videoanschluss (VGA) Frontblendenanschluss (FRONTPANEL) 20 Paralleler Anschluss (PAR) Serielle Anschlüsse für ATA-Laufwerk (SATA0 oder SATA2) 21 Netzanschluss (12VPOWER) Stand-by-Stromanzeige (AUX_PWR)
Seite 204 Lüfteranschluss (FAN) 12 Kennwort-Jumper (PSWD) Mikroprozessoranschluss (CPU) 13 PCI Express x16-Anschluss (PEG) Netzanschluss (12VPOWER) 14 PCI-Express x1-Anschluss (PCIE1) Speichermodulanschlüsse (DIMM1, DIMM2, DIMM3 und DIMM4) 15 PCI-Anschluss (PCI1) Serielle Anschlüsse für ATA-Laufwerk 0 und 2 16 PCI-Anschluss (PCI2) (SATA0, SATA2) Anschluss an der Vorderseite (FRONT PANEL) 17 Serieller Anschluss (SER_PS2) Analoger Audiokabelanschluss für das CD-Laufwerk (CD_IN) 18 Diskettenlaufwerkanschluss (FLOPPY) Netzanschluss (POWER)
Seite 205: Austauschen Der Systemplatine
Desktop-Computer Small Minitower-Computer Mini-Tower-Computer Steckbrücke Einstellung Beschreibung PSWD (Standardeinstellung) Kennwortfunktionen sind aktiviert. Kennwortfunktionen sind deaktiviert. RTCRST Echtzeituhr zurückstellen. überbrückt nicht überbrückt Austauschen der Systemplatine Entfernen der Systemplatine: Kleiner Form-Factor-, kleiner Desktop- und kleiner Mini- Tower-Computer 1.
Seite 206 2. Stellen Sie sicher, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn Ihr Computer und die angeschlossenen Komponenten beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, schalten Sie sie nun aus. HINWEIS: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Trennen Sie alle Telefon- und Datenübertragungskabel vom Computer. 4. Trennen Sie den Computer und alle angeschlossenen Geräte von der Steckdose, und drücken Sie anschließend den Netzschalter, um die Systemplatine zu erden. 5. Gegebenenfalls müssen Sie den Standrahmen entfernen. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 6. Öffnen Sie die Computerabdeckung. HINWEIS: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit regelmäßig, um statische Elektrizität abzuleiten, die interne Bauteile beschädigen könnte. ...
Seite 207 2. Stellen Sie sicher, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn Ihr Computer und die angeschlossenen Komponenten beim Herunterfahren des Computers nicht automatisch ausgeschaltet wurden, schalten Sie sie nun aus. HINWEIS: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 3. Trennen Sie alle Telefon- und Datenübertragungskabel vom Computer. 4. Trennen Sie den Computer und alle angeschlossenen Geräte von der Steckdose, und drücken Sie anschließend den Netzschalter, um die Systemplatine zu erden. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie den Computer vor dem Entfernen der Abdeckung immer von der Steckdose. 5. Öffnen Sie die Computerabdeckung. HINWEIS: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit regelmäßig, um statische Elektrizität abzuleiten, die interne Bauteile beschädigen könnte. 6. Entfernen Sie sämtliche Komponenten, die den Zugang zur Systemplatine behindern (CD/DVD-Laufwerk(e), Diskettenlaufwerk, Festplattenlaufwerk, E/A-Leiste).
Seite 208 Systemplatine für Mini-Tower-Computer Schrauben (10) 11. Legen Sie die Systemplatineneinheit, die Sie soeben entfernt haben, neben die Ersatz-Systemplatine um sicherzugehen, dass beide identisch sind. Austauschen der Systemplatine: Kleiner Form-Factor-, kleiner Desktop- und kleiner Mini- Tower-Computer 1. Wenn Ihre Original-Systemplatine mit einer Montageplatte und nicht mit einem Metallauflagefach am Gehäuse befestigt ist, tauschen Sie die vorhandene Systemplatine durch die Ersatz-Systemplatine aus: a.
Seite 209 Lösen Sie die Ersatz-Systemplatine von der Montageplatte, indem Sie die vier Montageschrauben am Kühlblech-Rückhalteboden entfernen. Legen Sie die Montageplatte zur Seite, um sie später, vor dem Versand an Dell, in die alte Systemplatine zu installieren. c. Installieren Sie die Ersatz-Sytemplatine auf dem Metallauflagefach, indem Sie sie nach vorne schieben und die Platine an den Haken des Metallauflagefachs befestigen. Installieren Sie den Rückhalteboden mithilfe der vier Montageschrauben und bringen Sie dann die Schraube an der Vorderseite der Systemplatine wieder an. d. Installieren Sie die Montageplatte auf der Original-Systemplatine mithilfe des Rückhaltebodens und der vier Montageschrauben. ...
Seite 210 b. Entfernen Sie die Kühlkörperbaugruppe und den Prozessor der vorhandenen Systemplatine und setzen Sie sie auf die Ersatz-Systemplatine. 4. Konfigurieren Sie die Einstellungen der Ersatz-Systemplatine. Stellen Sie die Jumper auf der Ersatz-Systemplatine analog zur vorhandenen Platine ein ANMERKUNG: Einige Bauteile und Anschlüsse auf der neuen Systemplatine befinden sich möglicherweise an anderer Stelle als auf der alten Systemplatine. 6. Drehen Sie die Ersatzplatine so, dass die auf der Unterseite befindlichen Kerben an den Laschen am Computer ausgerichtet sind. 7.
Seite 211: Wissenswertes Über Den Small Desktop-Computer
Zurück zum Inhaltsverzeichnis Wissenswertes über den Small Desktop-Computer Benutzerhandbuch für Dell™ OptiPlex™ GX280-Systeme Vorderansicht Rückseite Im Innern des Computers Komponenten der Systemplatine Anbringen und Entfernen des Gehäusestandrahmens Vorderansicht Frontblendenklappe Öffnen Sie die Abdeckung, um an die vorderseitigen Anschlüsse zu gelangen. Kopfhöreranschluss Am Kopfhöreranschluss können Kopfhörer sowie die meisten im Handel erhältlichen Lautsprecher angeschlossen werden. USB 2.0-Anschlüsse (2) Schließen Sie Geräte, die Sie nur gelegentlich nutzen, beispielsweise einen Joystick, eine Kamera oder startfähige USB-Geräte an den USB-Frontanschlüssen an. (Weitere Informationen zum Starten von einem USB-Gerät ...
Seite 212 Sie den Netzschalter drücken. Betriebsanzeige Die Betriebsanzeige zeigt die verschiedenen Betriebszustände durch Blinken oder stetiges Leuchten Aus – Der Computer ist ausgeschaltet. (S4, S5 oder mechanisches OFF) Stetig grün leuchtend – Der Computer befindet sich im normalen Betriebszustand. Grün blinkend – Der Computer befindet sich in einem Energiesparmodus. (S1 oder S3) Gelb blinkend oder stetig leuchtend – Lesen Sie den Abschnitt „Probleme mit der Stromversorgung”.
Seite 213 Serieller Anschluss Serielle Geräte, z.B. Handheld-Computer, werden an den seriellen Anschluss angeschlossen. Die Standardzuweisung für den ersten seriellen Anschluss ist COM1 und für den zweiten seriellen Anschluss COM2. Weitere Informationen finden Sie unter „Optionen des System-Setup-Programms”. Verbindungsintegritätsanzeige Grün – Es besteht eine gute Verbindung zwischen einem 10-Mbit/s-Netzwerk und dem Computer. Orange – Es besteht eine gute Verbindung zwischen einem 100-Mbit/s-Netzwerk und dem Computer.
Seite 214: Im Innern Des Computers
Computerproblemen. Weitere Informationen finden Sie unter „Diagnoseanzeigen”. 10 Bildschirmanschluss Verbinden Sie das Kabel Ihres VGA-kompatiblen Bildschirms mit dem blauen Videoanschluss. ANMERKUNG: Wenn bei der Lieferung bereits eine Grafikkarte installiert ist, ist dieser Anschluss mit einer Abdeckung versehen. Schließen Sie Ihren Bildschirm an den Anschluss auf der Grafikkarte an. Entfernen Sie die Abdeckung nicht.
Seite 215: Anbringen Und Entfernen Des Gehäusestandrahmens
ANMERKUNG: Ihr Computer verfügt nicht notwendigerweise über den SATA1-Anschluss. Jumper für Echtzeituhr-Reset (RTCRST) 15 Audiokabelanschluss der Frontblende (FRONTAUDIO) Netzanschluss (POWER) 16 Mikrofonbuchse, Audioeingang und -ausgang (AUDIO) Diskettenlaufwerkanschluss (DSKT) 17 Netzwerkanschluss (NIC) und USB-Anschluss (USB2) Akkuhalterung (BATTERY) 18 USB-Anschlüsse (USB1) Interner Lautsprecher (SPEAKER) 19 Diagnoseanzeigen (DIAG LED) Anschluss an der Vorderseite (FRONT PANEL) 20 Serieller Anschluss (SER1) und Videoanschluss (VGA) Anschluss für CD-/DVD-Laufwerk (IDE)
Seite 216 Um den Computer senkrecht verwenden zu können, müssen Sie den Gehäusestandrahmen anbringen: 1. Legen Sie den Computer auf die rechte Seite, so dass sich die Laufwerkschächte an der Unterseite befinden. 2. Bringen Sie den Rahmen auf der zuvor linken Seite des Computers an. a. Positionieren Sie den Rahmen wie unten abgebildet. Richten Sie dazu die große runde Öffnung im Rahmen an der Sicherungstaste seitlich an der Abdeckung aus, und richten Sie die selbstsichernde Schraube im Rahmen an der Schraubenbohrung in der Abdeckung aus. b. Sobald der Standrahmen richtig platziert ist, ziehen Sie die Rändelschraube fest. 3. Drehen Sie den Computer so, dass sich der Rahmen an der Unterseite und die Laufwerke an der Oberseite befinden. ...
Seite 217: Wissenswertes Über Den Kleinen Desktop-Computer
Zurück zum Inhaltsverzeichnis Wissenswertes über den kleinen Desktop-Computer Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Vorderansicht Rückansicht Im Innern des Computers Komponenten der Systemplatine Anbringen und Entfernen des Computerstandrahmens Vorderansicht Frontblendenklappe Öffnen Sie die Abdeckung, um an die vorderseitigen Anschlüsse zu gelangen. Kopfhöreranschluss Am Kopfhöreranschluss können Kopfhörer sowie die ...
Seite 218 Betriebsanzeige Die Betriebsanzeige zeigt die verschiedenen Betriebszustände durch Blinken oder stetiges Leuchten Aus – Der Computer ist ausgeschaltet. (S4, S5 oder mechanisches OFF) Stetig grün leuchtend – Der Computer befindet sich im normalen Betriebszustand. Grün blinkend – Der Computer befindet sich in einem Energiesparmodus. (S1 oder S3) Gelb blinkend oder stetig leuchtend – Lesen Sie den Abschnitt „Probleme mit der Stromversorgung”.
Seite 219 Serieller Anschluss Serielle Geräte, z.B. Handheld-Computer, werden an den seriellen Anschluss angeschlossen. Die Standardzuweisung für den ersten seriellen Anschluss ist COM1 und für den zweiten seriellen Anschluss COM2. Weitere Informationen finden Sie unter „Optionen des System-Setup-Programms”. Verbindungsintegritätsanzeige Grün – Es besteht eine gute Verbindung zwischen einem 10-Mbit/s-Netzwerk und dem Computer. Orange – Es besteht eine gute Verbindung zwischen einem 100-Mbit/s-Netzwerk und dem Computer.
Seite 220: Im Inneren Des Computers
Computerproblemen. Weitere Informationen finden Sie unter „Diagnoseanzeigen”. 10 Bildschirmanschluss Verbinden Sie das Kabel Ihres VGA-kompatiblen Bildschirms mit dem blauen Videoanschluss. ANMERKUNG: Wenn bei der Lieferung bereits eine Grafikkarte installiert ist, ist dieser Anschluss mit einer Abdeckung versehen. Schließen Sie Ihren Bildschirm an den Anschluss auf der Grafikkarte an. Entfernen Sie die Abdeckung nicht.
Seite 221: Anbringen Und Entfernen Des Computerstandrahmens
Jumper für Echtzeituhr-Reset 15 Audiokabelanschluss der (RTCRST) Frontblende (FRONTAUDIO) Netzanschluss (POWER) 16 Mikrofonbuchse, Audioeingang und -ausgang (AUDIO) Diskettenlaufwerkanschluss 17 Netzwerkanschluss (NIC) und USB- (DSKT) Anschluss (USB2) Akkuhalterung (BATTERY) 18 USB-Anschlüsse (USB1) Interner Lautsprecher 19 Diagnoseanzeigen (DIAG LED) (SPEAKER) Anschluss an der Vorderseite 20 Serieller Anschluss (SER1) und (FRONT PANEL) Videoanschluss (VGA)
Seite 222 Um den Computer senkrecht verwenden zu können, müssen Sie den Gehäusestandrahmen anbringen: 1. Legen Sie den Computer auf die rechte Seite, so dass sich die Laufwerkschächte an der Unterseite befinden. 2. Bringen Sie den Rahmen auf der zuvor linken Seite des Computers an. a. Positionieren Sie den Rahmen wie unten abgebildet. Richten Sie dazu die große runde Öffnung im Rahmen an der Sicherungstaste seitlich an der Abdeckung aus, und richten Sie die selbstsichernde Schraube im Rahmen an der Schraubenbohrung in der Abdeckung aus. b. Sobald der Standrahmen richtig platziert ist, ziehen Sie die Rändelschraube fest. 3. Drehen Sie den Computer so, dass sich der Rahmen an der Unterseite und die Laufwerke an der Oberseite befinden. ...
Seite 223: Installieren Von Pci-Karten
Je nach erworbenem Modell verfügt Ihr Dell™-Computer über die folgenden Steckplätze für PCI- und PCI-Express-Karten oder serielle Anschlussadapter: zwei PCI-Karten-Steckplätze und ein PCI-Express x16-Karten-Steckplatz oder ein PCI-Karten-Steckplatz, ein PCI-Express x1-Karten-Steckplatz und ein PCI-Express x16-Karten-Steckplatz ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt. PCI-Karten Führen Sie bei der Installation oder beim Auswechseln einer Karte die Verfahren im nächsten Abschnitt durch. Wenn Sie eine Karte nur aus-, aber nicht wieder einbauen möchten, lesen Sie unter „Entfernen von PCI-Karten” weiter. Wenn eine Karte ersetzt wird, entfernen Sie den derzeitigen Treiber für die Karte aus dem Betriebssystem. ...
Seite 224 Kartenträger Griff 3. Entfernen Sie beim Installieren einer neuen Karte das Abdeckblech, um die Öffnung des Kartensteckplatzes freizulegen. Wenn Sie eine Karte austauschen möchten, die momentan im Computer installiert ist, müssen Sie zunächst die Karte ausbauen. Falls erforderlich, lösen Sie alle Kabelverbindungen zur Karte. Fassen Sie die Karte an den oberen Ecken an und ziehen Sie sie aus dem Steckplatz. 4. Bereiten Sie die Karte für die Installation vor. Informationen zur Konfiguration der Karte und zum Herstellen interner Verbindungen und zu anderen benutzerspezifischen Karteneinstellungen finden Sie in der mitgelieferten Kartendokumentation.
Seite 225 7. Klappen Sie den Tägerarm herunter, und drücken Sie sie in die richtige Position, um die Karte(n) im Computer zu sichern. 8. Bringen Sie den Kartenträger wieder an: a. Richten Sie die Klammern seitlich am Kartenträger an den Schlitzen seitlich am Computer aus, und setzen Sie den Kartenträger ein. b. Stellen Sie sicher, dass die Steckplatzplatine fest im Anschluss auf der Systemplatine sitzt. Kartenträger Klammern Steckplätze Schließen Sie die in Schritt 2 entfernten Kabel wieder an. 10. Schließen Sie die entsprechenden Kabel an die Karte an. Informationen zu den Kabelverbindungen der Karte finden Sie in der Dokumentation zur Karte. ...
Seite 226: Entfernen Von Pci-Karten
5. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz. 6. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 227: Installieren Einer Pci-Express X16-Karte
PCI-Express x16-Karte PCI-Express x1- Kartensteckplatz PCI-Express x1-Karte PCI-Express x16- Kartensteckplatz Wenn Sie eine PCI-Express x16-Karte installieren oder ersetzen möchten, finden Sie Informationen unter Installieren einer PCI-Express x16-Karte, falls Sie die Karte entfernen möchten, unter Entfernen einer PCI-Express x16-Karte. Wenn Sie eine PCI-Express x1-Karte installieren oder ersetzen möchten, finden Sie Informationen unter Installieren einer PCI-Express x1-Karte, falls Sie die Karte entfernen möchten, unter Entfernen einer PCI-Express x1-Karte.
Seite 228 Hebel Sicherungseinschub (nicht bei allen Karten vorhanden) Sicherungsklammer PCI-Express x16-Karte Anschluss für PCI-Express x16- Karte 3. Bereiten Sie die Karte für die Installation vor. Informationen zur Konfiguration der Karte und zum Herstellen interner Verbindungen und zu anderen benutzerspezifischen Karteneinstellungen finden Sie in der mitgelieferten Kartendokumentation. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Um einen ...
Seite 229: Entfernen Einer Pci-Express X16-Karte
1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Lösen Sie, falls erforderlich, alle Kabelverbindungen zur Karte. Entfernen Sie die Karte gemäß den Anweisungen in Schritt 2 des vorangegangenen Abschnitts. 4. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert. 5. Drücken Sie den Tägerarm nach unten, bis er ordnungsgemäß einrastet. ...
Seite 230: Installieren Einer Pci-Express X1-Karte
ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. 8. Entfernen Sie die Kartentreiber vom Betriebssystem. 9. Wenn Sie eine Soundkarte entfernt haben: Rufen Sie das System-Setup-Programm auf, wählen Sie Audio Controller aus und setzen Sie die Einstellung auf On (Aktiviert). b.
Seite 231 Hebel Platinenstecker Tägerarm Kartenanschluss Abdeckblech Steckplatzplatine PCI-Express x1-Karte Kartenträger 7. Klappen Sie den Tägerarm herunter, und drücken Sie ihn in die richtige Position, um die Karte im Kartenanschluss zu sichern. 8. Bringen Sie den Kartenträger wieder an: a. Richten Sie die Klammern seitlich am Kartenträger an den Schlitzen seitlich am Computer aus, und setzen Sie den Kartenträger ein. b. Stellen Sie sicher, dass die Steckplatzplatine fest im Anschluss auf der Systemplatine sitzt. Kartenträger Klammern (2) Steckplätze (2) Schließen Sie die in Schritt 2 entfernten Kabel wieder an. 10.
Seite 232: Entfernen Einer Pci-Express X1-Karte
4. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz. 5. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 233: Seriellen Anschlussadapter Installieren
HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. ANMERKUNG: Der serielle Anschlussadapter für den kleinen Desktop-Computer umfasst auch zwei PS/2-Anschlüsse. Seriellen Anschlussadapter installieren 1. Folgen Sie den Anweisungen unter „Vorbereitung”. Entfernen Sie den Kartenträger (siehe „Installieren von PCI-Karten”). 3. Drücken Sie den Hebel am Tägerarm, und heben Sie den Tägerarm an. Tägerarm Abdeckblech Kartenhalterung 4. Entfernen Sie das Abdeckblech. 5. Schieben Sie die Halterung der Adapterkarte nach unten über die Steckplatzöffnung, und klappen Sie den Tägerarm herunter, um die Karte zu sichern. 6.
Seite 234: Entfernen Eines Seriellen Anschlussadapters
Verfahrens). 7. Heben Sie die Halterung der Adapterkarte an, und entfernen Sie den Adapter. 8. Wenn der Adapter dauerhaft entfernt wird, sollten Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 235: Installieren Der Pci-Karte
PCI-Karten-Steckplätze und ein PCI-Express x16-Karten-Steckplatz oder ein PCI-Karten-Steckplatz, ein PCI-Express x1-Karten-Steckplatz und ein PCI-Express x16-Karten-Steckplatz ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt. PCI-Karten Befolgen Sie beim Einbauen oder Ersetzen einer Karte die im folgenden Abschnitt beschriebenen Schritte. Wenn Sie eine Karte nur aus-, aber nicht wieder einbauen möchten, lesen Sie weiter unter „Entfernen einer...
Seite 236 Kartenträger Griff 3. Entfernen Sie beim Installieren einer neuen Karte das Abdeckblech, um die Öffnung des Kartensteckplatzes freizulegen. Wenn Sie eine Karte austauschen möchten, die bereits im Computer installiert ist, entfernen Sie diese Karte. Falls erforderlich, lösen Sie alle Kabelverbindungen zur Karte. Fassen Sie die Karte an den oberen Ecken und ziehen Sie sie vorsichtig aus dem Steckplatz. 4. Bereiten Sie die Karte für die Installation vor. Informationen zur Konfiguration der Karte, zu den internen Anschlüssen und weiteren benutzerspezifischen Karteneinstellungen finden Sie in der mitgelieferten Dokumentation zur Karte. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Unterbrechen Sie zum Schutz vor elektrischen Schlägen die Stromzufuhr des Computers vor der Installation einer Karte. 5. Drücken Sie den Hebel am Tägerarm, und heben Sie den Tägerarm an. 6.
Seite 237 7. Klappen Sie den Tägerarm herunter, und drücken Sie sie in die richtige Position, um die Karte(n) im Computer zu sichern. 8. Bringen Sie den Kartenträger wieder an: a. Richten Sie die Klammern seitlich am Kartenträger an den Schlitzen seitlich am Computer aus, und setzen Sie den Kartenträger ein. b. Stellen Sie sicher, dass die Steckplatzplatine fest im Anschluss auf der Systemplatine sitzt. Kartenträger Klammern (2) Steckplätze 9. Schließen Sie die in Schritt 2 entfernten Kabel wieder an. 10. Schließen Sie die entsprechenden Kabel an die Karte an. Informationen zu den Kabelverbindungen der Karte finden Sie in der Dokumentation zur Karte. ...
Seite 238: Entfernen Der Pci-Karte
5. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz. 6. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Abdeckblech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 239 PCI-Express x16-Karte 3 PCI-Express x1- Kartensteckplatz PCI-Express x1-Karte 4 PCI-Express x16- Kartensteckplatz Wenn Sie eine PCI-Express x16-Karte installieren oder ersetzen möchten, finden Sie Informationen unter „PCI-Express x16-Karten installieren”, falls Sie die Karte entfernen möchten, unter „Entfernen einer PCI-Express x16-Karte”. Wenn Sie eine PCI-Express x1-Karte installieren oder ersetzen möchten, finden Sie Informationen unter „Installieren einer PCI-Express x1-Karte”, falls Sie die Karte entfernen möchten, unter „Entfernen einer PCI-Express x1-Karte”.
Seite 240 1 Hebel 2 Sicherungseinschub (nicht bei allen Karten vorhanden) 3 Sicherungsklammer 4 PCI-Express x16-Karte 5 PCI Express x16-Kartenanschluss 3. Bereiten Sie die Karte für die Installation vor. Informationen zur Konfiguration der Karte, zu den internen Anschlüssen und weiteren benutzerspezifischen Karteneinstellungen finden Sie in der mitgelieferten Dokumentation zur Karte. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. ...
Seite 241 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Lösen Sie, falls erforderlich, alle Kabelverbindungen zur Karte. Entfernen Sie die Karte gemäß den Anweisungen in Schritt 2 des vorangegangenen Abschnitts. 4. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Abdeckblech das Eindringen von Staub und Schmutz in den Computer verhindert. 5. Drücken Sie den Tägerarm nach unten, bis er ordnungsgemäß einrastet. ...
Seite 242 8. Entfernen Sie die Kartentreiber vom Betriebssystem. 9. Wenn Sie eine Soundkarte entfernt haben: Rufen Sie das System-Setup-Programm auf, wählen Sie Audio-Controller aus und setzen Sie die Einstellung auf On (Aktiviert). b. Schließen Sie externen Audiogeräte an die Audioanschlüsse an der Rückseite des Computers an. 10. Wenn Sie einen zusätzlichen Netzwerkadapter entfernt haben: Rufen Sie das System-Setup-Programm auf, wählen Sie Network Controller (Netzwerk-Controller) aus und setzen Sie die Einstellung auf On (Aktiviert).
Seite 243 Hebel Platinenstecker Tägerarm Kartenanschluss Abdeckblech Steckplatzplatine PCI-Express x1-Karte Kartenträger 7. Klappen Sie den Tägerarm herunter, und drücken Sie ihn in die richtige Position, um die Karte im Kartenanschluss zu sichern. 8. Bringen Sie den Kartenträger wieder an: a. Richten Sie die Klammern seitlich am Kartenträger an den Schlitzen seitlich am Computer aus, und setzen Sie den Kartenträger ein. b. Stellen Sie sicher, dass die Steckplatzplatine fest im Anschluss auf der Systemplatine sitzt. Kartenträger Klammern (2) Steckplätze Schließen Sie die in Schritt 2 entfernten Kabel wieder an. 10.
Seite 244 4. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz. 5. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Abdeckblech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 245: Installieren Des Seriellen Anschlussadapters
HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. ANMERKUNG: Der serielle Anschlussadapter für den kleinen Desktop-Computer umfasst auch zwei PS/2-Anschlüsse. Installieren des seriellen Anschlussadapters 1. Folgen Sie den Anweisungen unter „Vorbereitung”. Entfernen Sie den Kartenträger (siehe „Installieren der PCI-Karte”). 3. Drücken Sie den Hebel am Tägerarm, und heben Sie den Tägerarm an. Tägerarm Abdeckblech Kartenhalterung 4. Entfernen Sie das Abdeckblech. 5. Schieben Sie die Halterung der Adapterkarte nach unten über die Steckplatzöffnung, und klappen Sie den Tägerarm herunter, um die Karte zu sichern. 6.
Seite 246 Verfahrens). 7. Heben Sie die Halterung der Adapterkarte an, und entfernen Sie den Adapter. 8. Wenn der Adapter dauerhaft entfernt wird, sollten Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Abdeckblech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 247: Öffnen Der Computerabdeckung
Zurück zum Inhaltsverzeichnis Öffnen der Computerabdeckung Dell™ OptiPlex™ GX280-Systeme-Benutzerhandbuch VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Gegebenenfalls müssen Sie den Standrahmen entfernen. 3. Wenn an der Rückseite ein Vorhängeschloss durch den Ring geschoben wurde, entfernen Sie das Vorhängeschloss. HINWEIS: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für die geöffnete Systemabdeckung verfügbar ist (mindestens 30 cm). 4. Suchen Sie die beiden abgebildeten Freigabetasten. Drücken Sie dann die beiden Freigabetasten, und nehmen Sie gleichzeitig die Abdeckung ab. HINWEIS: Öffnen Sie die Abdeckung vorsichtig, damit die Kabel nicht beschädigt werden. ...
Seite 248 Zurück zum Inhaltsverzeichnis Öffnen der Computerabdeckung Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Gegebenenfalls müssen Sie den Standrahmen entfernen. 3. Wenn an der Rückseite ein Vorhängeschloss durch den Ring geschoben wurde, entfernen Sie das Vorhängeschloss. HINWEIS: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für die geöffnete Abdeckung verfügbar ist (mindestens 30 cm). 4. Suchen Sie die beiden abgebildeten Freigabetasten. Drücken Sie dann die beiden Freigabetasten, und nehmen Sie gleichzeitig die Abdeckung ab.
Seite 249: Allgemeine Installationsrichtlinien
Zurück zum Inhaltsverzeichnis Laufwerke Benutzerhandbuch für Dell™ OptiPlex™ GX280-Systeme Allgemeine Anweisungen für die Installation Festplattenlaufwerk Frontblendeneinsätze Diskettenlaufwerk CD-/DVD-Laufwerk Kabelführung Der Computer unterstützt Folgendes: Ein serielles ATA-Festplattenlaufwerk Ein (optionales) Diskettenlaufwerk Ein (optionales) CD- oder DVD-Laufwerk in (optionales) CD- oder DVD-Laufwerk CD-/DVD-Laufwerk Diskettenlaufwerk Festplattenlaufwerk Allgemeine Installationsrichtlinien Verbinden Sie CD-/DVD-Laufwerke mit dem mit „DE” bezeichneten Anschluss auf der Systemplatine. Serielle ATA-Festplattenlaufwerke sollten an die mit „SATA0”...
Seite 250: Netzkabelanschluss
IDE-Laufwerkanschluss Serieller ATA-Anschluss Schnittstellenstecker Schnittstellenkabel Farbige Ader des IDE-Kabels Die meisten Schnittstellenanschlüsse sind passgeformt, um ein richtiges Einsetzen zu gewährleisten; diese Kodierung kann eine Kerbe oder ein fehlender Pin auf dem Stecker und eine entsprechende Nut oder ein gefülltes Pinloch auf dem Anschluss sein. Kodierte Anschlüsse sorgen dafür, dass die Kabelader „Stift 1” (durch einen farbigen Streifen entlang einer Kante des IDE-Kabels gekennzeichnet – serielle ATA-Kabel haben keinen farbigen Streifen) zum Anschlussende „Stift 1” führt. Das Pin-1-Ende auf einer Platine oder Karte wird in der Regel durch den Aufdruck „1” direkt auf der Platine oder Karte gekennzeichnet. ...
Seite 251: Entfernen Des Festplattenlaufwerks
Festplattenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. 1. Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zunächst eine Sicherungskopie vom Inhalt der Festplatte an. 2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. 3. Folgen Sie den Anweisungen unter „Vorbereitung”. Entfernen des Festplattenlaufwerks 1. Trennen Sie das Netzkabel und das Festplattenlaufwerkkabel vom Laufwerk. ...
Seite 252: Installieren Des Festplattenlaufwerks
Festplattenlaufwerk Installieren des Festplattenlaufwerks 1. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. HINWEIS: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. 2. Packen Sie das neue Festplattenlaufwerk aus, und bereiten Sie es für die Installation vor. 3. Falls am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk. Lösen Sie dazu die beiden Schrauben, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halteschienen am neuen Laufwerk an. Richten Sie hierzu die Bohrungen des Laufwerks an den Bohrungen der Halteschienen aus, setzen Sie alle vier Schrauben ein, und ziehen Sie die Schrauben fest (zwei Schrauben pro Schiene).
Seite 253: Frontblendeneinsätze
15. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu. 16. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems. 17. Das Festplattenlaufwerk testen. Dazu Dell Diagnostics ausführen. 18. Installieren Sie das Betriebssystem auf der Festplatte. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.
Seite 254: Entfernen Des Diskettenlaufwerks
Diskettenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Wenn Sie ein neues Diskettenlaufwerk einbauen, statt ein Laufwerk zu ersetzen, entfernen Sie die Frontblenden. Entfernen des Diskettenlaufwerks 1. Lösen Sie das Datenkabel vom CD-/DVD-Laufwerkschacht über dem Diskettenlaufwerk. 2. Lösen Sie das Netzkabel und das Diskettenlaufwerkkabel an der Rückseite des Diskettenlaufwerks. 3.
Seite 255: Installieren Des Diskettenlaufwerks
Installieren des Diskettenlaufwerks 1. Falls am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk. Lösen Sie dazu die beiden Schrauben, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halteschienen am neuen Laufwerk an. Richten Sie hierzu die Bohrungen des Laufwerks an den Bohrungen der Halteschienen aus, setzen Sie alle vier Schrauben ein, und ziehen Sie die Schrauben fest (zwei Schrauben pro Schiene).
Seite 256 Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Rufen Sie das System-Setup-Programm auf, und aktualisieren Sie die entsprechende Option Diskette Drive A (Diskettenlaufwerk A), um das neue Diskettenlaufwerk zu aktivieren. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. CD-/DVD-Laufwerk ...
Seite 257: Installieren Des Cd-/Dvd-Laufwerks
Netzkabel CD-/DVD-Laufwerkkabel IDE-Anschluss 3. Drücken Sie die beiden Klammern seitlich am Laufwerk nach innen. Ziehen Sie dann das Laufwerk nach oben aus dem Laufwerkschacht heraus. Installieren des CD-/DVD-Laufwerks 1. Packen Sie das neue Laufwerk aus, und bereiten Sie es für die Installation vor. Überprüfen Sie anhand der mit dem Laufwerk gelieferten Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. Wenn Sie ein IDE-Laufwerk einbauen, konfigurieren Sie das Laufwerk für die Einstellung Cable Select (Kabelwahl). 2. Falls am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk. Lösen Sie dazu die beiden Schrauben, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halterung am neuen Laufwerk an. Richten Sie hierzu die Bohrungen des Laufwerks an den Bohrungen an den Halteschienen aus, und setzen Sie dann alle vier Schrauben ein.
Seite 258 Laufwerk Halterungsschienen (2) Schrauben (4) 3. Schieben Sie das Laufwerk vorsichtig soweit ein, bis die Klammern richtig einrasten. 4. Schließen Sie das Netzkabel und CD-/DVD-Laufwerkkabel am Laufwerk an. 5. Verbinden Sie das andere Ende des CD-/DVD-Laufwerkkabels mit dem IDE-Anschluss auf der Systemplatine. Netzkabel CD-/DVD-Laufwerkkabel IDE-Anschluss...
Seite 259 ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. 13. Aktualisieren Sie die Konfigurationsdaten. Wählen Sie dazu unter Drives (Laufwerke) die entsprechende Option für Drive (Laufwerk) (0 oder 1). Weitere Informationen finden Sie unter „System-Setup-Programm”. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. Kabelführung 1 Diskettenlaufwerk-Datenkabel 5 Datenkabel für serielles ATA-Laufwerk 2 CD-/DVD-Laufwerkdatenkabel...
Seite 260: Small Desktop-Computer
Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Abkürzungen und Akronyme Eine vollständige Liste der Abkürzungen und Akronyme finden Sie im Glossar. ® ® Wenn Sie einen Dell™-Computer der Serie n besitzen, treffen alle Referenzen in diesem Dokument auf die Microsoft Windows -Betriebssysteme nicht zu. Die CD Drivers and Utilities (ResourceCD für Treiber und Dienstprogramme), die Datenträger für das Betriebssystem sowie die Kurzanleitungen Quick Reference Guide sind optional und deshalb möglicherweise nicht bei allen Computern im Lieferumfang enthalten. Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigung ändern. © 2005 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung oder Wiedergabe in jeglicher Weise ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt.
Seite 261 MS-DOS und Windows sind eingetragene Markenzeichen von Microsoft Corporation; IBM und OS/2 sind eingetragene Markenzeichen von International Business Machines Corporation; NetWare und Novell sind eingetragene Markenzeichen von Novell, Inc. Bluetooth ist ein Markenzeichen von Bluetooth SIG, Inc. und wird über eine Lizenzvereinbarung von Dell Inc. verwendet. ENERGY STAR ist eine eingetragene Marke der U.S. Environmental Protection Agency. Als ENERGY STAR-Partner hat Dell Inc. festgestellt, dass dieses Produkt die ENERGY STAR-Energiesparrichtlinien einhält.
Seite 262: Ersetzen Des Prozessors
Zurück zum Inhaltsverzeichnis Prozessor Dell™ OptiPlex™ GX280-Systeme - Benutzerhandbuch VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie hierzu eine unbeschichtete Metallfläche am Computergehäuse. Ersetzen des Prozessors 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Lüfternetzkabel vom FAN-Anschluss auf der Systemplatine. 3. Trennen Sie das Netzkabel vom 12-V-POWER-Anschluss auf der Systemplatine.
Seite 263 1 Kühlkörper-/Lüfterbaugruppe 4 Halterung 2 Schraube 5 Kühlkörper 3 Klammer 6 Schraube 5. Lösen Sie die beiden Schrauben am Lüfter, um den Lüfter vom Kühlkörper zu entfernen. HINWEIS: Wenn Sie einen Prozessor-Aufrüstbausatz von Dell installieren, können Sie den ursprünglichen Kühlkörper entsorgen. Wenn Sie keinen Prozessor-Aufrüstbausatz von Dell installieren, muss der ursprüngliche Kühlkörper beim Installieren des neuen Mikroprozessors wieder verwendet werden. 6. Öffnen Sie die Abdeckung des Prozessors. 1 Prozessorabdeckung 2 Prozessor 3 Sockel 4 Freigabehebel HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen. ...
Seite 264 Stellen Sie sicher, dass sich die Halterung der Prozessorabdeckung unterhalb der mittleren Abdeckungsverriegelung auf dem Sockel befindet. 14. Drehen Sie den Hebel des Sockels wieder in Richtung des Sockels zurück, bis er einrastet und den Prozessor sichert. HINWEIS: Wenn Sie keinen Prozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Prozessors die Original-Kühlkörper- Baugruppe. Wenn Sie einen Prozessor-Austauschsatz von Dell installiert haben, schicken Sie die Original-Kühlkörper-Baugruppe und den Prozessor in der gleichen Verpackung, in der Sie den Austauschsatz erhalten haben, an Dell zurück.
Seite 265 15. Bringen Sie die beiden Schrauben an, mit denen der Lüfter am Kühlkörper befestigt wird. 16. Installieren Sie die Kühlkörper-/Lüfterbaugruppe: a. Setzen Sie ein Ende des Kühlkörpers unter die Lasche auf einer Seite der Halterung. b. Senken Sie den Kühlkörper so weit herab, bis es richtig unter der Lasche an der Halterung sitzt. c. Setzen Sie die Sicherungsklammer ein, indem Sie das eingekerbte Ende der Klammer gegenüber der Lasche in die Aussparung an der Halterung einsetzen. Drücken Sie auf die Lasche der Sicherungsklammer, und senken Sie die Sicherungsklammer in die richtige Position ab. Stellen Sie sicher, dass die eingekerbten Enden der Sicherungsklammer fest in den Aussparungen der Halterung sitzen. ANMERKUNG: Der Kühlkörper Ihres Computers sieht möglicherweise anders als unten dargestellt aus. Er wird jedoch in derselben Weise entfernt und wieder eingesetzt. 1 Kühlkörper-/Lüfterbaugruppe 4 Halterung 2 Schraube 5 Kühlkörper 3 Klammer 6 Schraube ...
Seite 266 18. Schließen Sie das Netzkabel wieder am 12-V-POWER-Anschluss auf der Systemplatine 19. Schließen Sie die Computerabdeckung. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 20. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart durch die Gehäuseeingriffswarnung (falls diese installiert und aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. 21. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. ...
Seite 267: Wissenswertes Über Den Kleinen Form-Factor-Computer
Zurück zum Inhaltsverzeichnis Wissenswertes über den kleinen Form-Factor-Computer Dell™ OptiPlex™ GX280-Systeme - Benutzerhandbuch Vorderansicht Rückansicht Im Innern des Computers Komponenten der Systemplatine Anbringen und Entfernen des Computerstandrahmens Vorderansicht USB 2.0- Schließen Sie Geräte, die Sie nur gelegentlich nutzen, Anschlüsse (2) beispielsweise einen Joystick, eine Kamera oder startfähige USB-Geräte, an den USB-Frontanschlüssen an. (Weitere Informationen zum Starten von einem USB-Gerät aus finden Sie unter „System-Setup-Programm”).
Seite 268 der Codes für die Leuchtanzeigen, die Ihnen die Fehlersuche bei dem Computer erleichtern. Festplattenlaufwerkanzeige Die Festplattenlaufwerkanzeige leuchtet, wenn der Computer auf das Festplattenlaufwerk zugreift. Sie leuchtet eventuell auch, wenn gerade auf ein Gerät wie einen CD-Player zugegriffen wird. Kopfhöreranschluss Am Kopfhöreranschluss können Kopfhörer sowie die meisten im Handel erhältlichen Lautsprecher angeschlossen werden. Rückseite Rückseitige Anschlüsse Verbinden Sie serielle Geräte, USB-Geräte und sonstige Geräte mit dem entsprechenden Anschluss. Sicherheitskabeleinschub Sichern Sie den Computer mit Hilfe eines Sicherheitskabels, das Sie durch den Einschub schieben.
Seite 269 ANMERKUNG: Schließen Sie kein Telefonkabel an den Netzwerkanschluss an. Verwenden Sie bei Computern mit einer Netzwerkanschlusskarte den Anschluss auf der Karte. Für den Anschluss an ein Netzwerk werden Leitungen und Anschlüsse der Kategorie 5 empfohlen. Wenn Kabel der Kategorie 3 verwendet werden müssen, erzwingen Sie eine Netzwerkgeschwindigkeit von 10 Mbit/s, um zuverlässigen Betrieb zu gewährleisten. Netzwerk-Aktivitätsanzeige Die gelbe Anzeige blinkt, wenn der Computer Netzwerkdaten sendet oder empfängt. Hohe Netzwerkbelastung hat möglicherweise zur Folge, dass diese Anzeige stetig leuchtet. Leitungseingangsanschluss Am blauen Eingangsanschluss (bei Computern mit integrierter Sound-Karte) können Sie ein Aufnahme-...
Seite 270: Komponenten Der Systemplatine
1 Festplattenlaufwerk 6 Systemplatine 2 Diskettenlaufwerk 7 Netzteil 3 CD-/DVD-Laufwerk 8 Ring für das Vorhängeschloss 4 Interner Lautsprecher 9 Kühlkörper und Lüfterbaugruppe 5 Schalter für die Gehäuseeingriffswarnung Komponenten der Systemplatine Jumper für Echtzeituhr-Reset 14 Mikrofonbuchse, Audioeingang und (RTCRST) -ausgang (AUDIO) Diskettenlaufwerkanschluss 15 Netzwerkanschluss (NIC) und USB- (DSKT) Anschluss (USB2)
Seite 271 Anschluss für serielles ATA- 20 Netzanschluss (12VPOWER) Festplattenlaufwerk (SATA0) Stand-by-Stromanzeige 21 Anschluss für Mikroprozessor und (AUX_PWR) Kühlkörper (CPU) Speichermodulanschlüsse (DIMM1 22 Kühlkörper-/Lüfterbaugruppe and DIMM2) PCI Express x16-Anschluss (PEG) 23 Serieller Anschluss 2 (SER_PS2) PCI-Steckplatzplatinenanschluss 24 Lüfteranschluss (FAN) (PCI) Analoger Audiokabelanschluss für 25 Kennwort-Jumper (PSWD) das CD-Laufwerk (CD_IN) Audiokabelanschluss der 26 Netzanschluss (POWER) Frontblende (FRONTAUDIO) ...
Seite 272 So entfernen Sie den Rahmen: 1. Drehen Sie den Computer um, so dass sich der Rahmen an der Oberseite befindet. 2. Lösen Sie die Rändelschraube, und heben Sie den Rahmen ab. 3. Stellen Sie den Computer waagrecht auf. Zurück zum Inhaltsverzeichnis ...
Seite 273: Installieren Der Pci-Karte
HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Ihr Dell™-Computer verfügt über die folgenden Steckplätze für PCI- und PCI-Express-Karten oder serielle Anschlussadapter: Ein PCI-Karten-Steckplatz Ein PCI-Express x16-Karten-Steckplatz ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt. PCI-Karten VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Führen Sie bei der Installation oder beim Ersetzen einer Karte die Verfahren im nächsten Abschnitt durch. Wenn Sie eine Karte nur aus-, aber nicht wieder einbauen möchten, lesen Sie weiter unter Entfernen einer...
Seite 274 Karte Kartenanschluss Platinenstecker Abdeckblech Tägerarm Wenn Sie eine neue Karte installieren, entfernen Sie das Abdeckblech, um die Öffnung des Kartensteckplatzes freizulegen. Fahren Sie mit Schritt 5 fort. 4. Wenn Sie eine Karte austauschen möchten, die bereits im Computer installiert ist, die Karte ausbauen. Lösen Sie, falls erforderlich, alle Kabelverbindungen zur Karte. Fassen Sie die Karte an den oberen Ecken an und ziehen Sie sie aus dem Steckplatz. 5. Bereiten Sie die Karte für die Installation vor. Informationen zur Konfiguration der Karte und zum Herstellen interner Verbindungen und zu anderen benutzerspezifischen Karteneinstellungen finden Sie in der mitgelieferten Kartendokumentation. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Um einen ...
Seite 275: Entfernen Der Pci-Karte
4. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz. 5. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 276: Pci-Express-Karten
7. Schließen Sie die Computerabdeckung. Schließen Sie den Computer sowie die zugehörigen Geräte an die Stromversorgung an und schalten Sie sie ein. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart durch die Gehäuseeingriffswarnung (falls diese installiert und aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. 8. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. ...
Seite 277 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Drücken Sie den Hebel an der Kartenhalterung, und heben Sie den Tägerarm an. Sicherungseinschub (nicht bei 6 Tägerarm allen Karten vorhanden) Platinenstecker 7 Hebel Kartenanschluss 8 PCI-Express x16-Karte Kartenöffnung 9 Sicherungsklammer Abdeckblech Wenn Sie eine neue Karte installieren, entfernen Sie das Abdeckblech, um die Öffnung des Kartensteckplatzes freizulegen. Fahren Sie mit Schritt 5 fort. 4. Wenn Sie eine Karte austauschen möchten, die bereits im Computer installiert ist, die Karte ausbauen. Lösen Sie, falls erforderlich, alle Kabelverbindungen zur Karte. Ziehen Sie die Halterung vorsichtig zurück, fassen Sie die Karte an den oberen Ecken, und ziehen Sie sie aus dem Anschluss. 5.
Seite 278 Halterung im Steckplatz Falsch angebrachte Halterung Vollständig eingesetzte Karte Nicht vollständig eingesetzte Karte 8. Stellen Sie vor dem Herunterklappen des Tägerarms Folgendes sicher: Die Oberseiten aller Karten und Abdeckbleche befinden sich mit dem Ausrichtungsstab auf einer Linie. Die Einbuchtung in der Oberseite der Karte oder des Abdeckblechs passt um die Ausrichtungsführung. 9. Drücken Sie den Tägerarm in die richtige Position, um die Karte(n) im Computer zu sichern. Ausrichtungsleiste Abdeckblech Führung Tägerarm HINWEIS: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. Andernfalls lassen sich möglicherweise die Computerabdeckung nicht mehr richtig schließen oder das System wird beschädigt. 10. Schließen Sie die entsprechenden Kabel an die Karte an. ...
Seite 279: Entfernen Der Pci-Express-Karte
1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Drücken Sie den Hebel an der Kartenhalterung, und heben Sie den Tägerarm an. 3. Lösen Sie, falls erforderlich, alle Kabelverbindungen zur Karte. 4. Ziehen Sie die Halterung vorsichtig zurück, fassen Sie die Karte an den oberen Ecken, und ziehen Sie sie aus dem Anschluss. 5. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert. 6. Drücken Sie den Tägerarm nach unten, bis sie ordnungsgemäß einrastet. ...
Seite 280: Serielle Anschlussadapter
Rufen Sie das System-Setup-Programm auf, wählen Sie Network Controller (Netzwerk-Controller) aus und setzen Sie die Einstellung auf On (Aktiviert). b. Schließen Sie das Netzwerkkabel an den integrierten Anschluss an der Rückseite des Computers an. Serielle Anschlussadapter VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. ANMERKUNG: Der serielle Anschlussadapter für den Computer mit Kompaktgehäuse umfasst auch zwei PS/2-Anschlüsse. Installieren des seriellen Anschlussadapters 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2.
Seite 281 3. Ziehen Sie den Tägerarm nach oben. 4. Heben Sie die Halterung der Adapterkarte an, und entfernen Sie den Adapter. 5. Wenn der Adapter dauerhaft entfernt wird, sollten Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 282: Öffnen Der Computerabdeckung
Zurück zum Inhaltsverzeichnis Öffnen der Computerabdeckung Dell™ OptiPlex™ GX280-Systeme - Benutzerhandbuch VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Gegebenenfalls müssen Sie den Standrahmen entfernen. 3. Wenn an der Rückseite ein Vorhängeschloss durch den Ring geschoben wurde, entfernen Sie das Vorhängeschloss. HINWEIS: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für die geöffnete Computerabdeckung verfügbar ist (mindestens 30 cm). 4. Suchen Sie die beiden abgebildeten Freigabetasten. Drücken Sie dann die beiden Freigabetasten, und nehmen Sie gleichzeitig die Abdeckung ab.
Seite 283: Allgemeine Installationsrichtlinien
Zurück zum Inhaltsverzeichnis Laufwerke Benutzerhandbuch für Dell™ OptiPlex™ GX280-Systeme Allgemeine Installationsrichtlinien Festplattenlaufwerk Frontblendeneinsätze Diskettenlaufwerk CD-/DVD-Laufwerk Kabelführung Der Computer unterstützt Folgendes: Ein serielles ATA-Festplattenlaufwerk Ein (optionales) Diskettenlaufwerk Ein (optionales) CD- oder DVD-Laufwerk CD-/DVD-Laufwerk Diskettenlaufwerk Festplattenlaufwerk Allgemeine Installationsrichtlinien Verbinden Sie CD-/DVD-Laufwerke mit dem mit „IDE” bezeichneten Anschluss auf der Systemplatine. Serielle ATA-Festplattenlaufwerke sollten an den mit „SATA0”...
Seite 284: Netzkabelanschluss
Schnittstellenstecker Schnittstellenkabel Die meisten Schnittstellenanschlüsse sind passgeformt, um ein richtiges Einsetzen zu gewährleisten. Diese Kodierung kann eine Kerbe oder ein fehlender Pin auf dem Stecker und eine entsprechende Nut oder ein gefülltes Pinloch auf dem Anschluss sein. Codierte Anschlüsse stellen sicher, dass der Pin-1-Draht im Kabel zum Pin-1-Ende des Anschlusses geht. Das Pin-1-Ende auf einer Platine oder Karte wird in der Regel durch den Aufdruck „1” direkt auf der Platine oder Karte gekennzeichnet. Netzkabelanschluss Netzkabel Stromeingangsanschluss ...
Seite 285: Entfernen Des Festplattenlaufwerks
VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. 1. Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zunächst eine Sicherungskopie vom Inhalt der Festplatte an. 2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. 3. Folgen Sie den Anweisungen unter „Vorbereitung”. Entfernen des Festplattenlaufwerks 1. Trennen Sie das Netzkabel und das Festplattenlaufwerkkabel vom Laufwerk. Netzkabel Festplattenlaufwerkkabel 2.
Seite 286 mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halteschienen am neuen Laufwerk an. Richten Sie hierzu die Bohrungen des Laufwerks an den Bohrungen der Halteschienen aus, setzen Sie alle vier Schrauben ein, und ziehen Sie die Schrauben fest (zwei Schrauben pro Schiene).
Seite 287: Frontblendeneinsätze
14. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu. 15. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems. 16. Das Festplattenlaufwerk testen. Dazu das Dell-Diagnoseprogramm ausführen. 17. Wurde gerade ein primäres Festplattenlaufwerk eingebaut, installieren Sie das Betriebssystem auf dem Festplattenlaufwerk. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.
Seite 288 Klammer Interposer-Platine Hebel Diskettenlaufwerkkabel Diskettenlaufwerkanschluss auf der Systemplatine (DSKT) 5. Entfernen Sie das Diskettenlaufwerk aus dem Schlitten, indem Sie die Klammer am Schlitten nach außen drücken und dabei gleichzeitig das Laufwerk nach oben schieben. Schieben Sie dann das Laufwerk aus dem Schlitten. ...
Seite 289: Installieren Des Diskettenlaufwerks
Klammer am Schlitten Schlitten Installieren des Diskettenlaufwerks 1. Lassen Sie das neue Laufwerk in den Schlitten einrasten, und stellen Sie sicher, dass es fest im Schlitten sitzt. 2. Schließen Sie die Interposer-Platine an das Diskettenlaufwerk an: a. Schieben Sie das Diskettenlaufwerkkabel in den Anschluss. b.
Seite 290: Installieren Des Cd-/Dvd-Laufwerks
Rufen Sie das System-Setup-Programm auf, und aktualisieren Sie die entsprechende Option Diskette Drive A (Diskettenlaufwerk A), um das neue Diskettenlaufwerk zu aktivieren. 13. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Dell-Diagnoseprogramm ausführen. CD-/DVD-Laufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter „Vorbereitung”.
Seite 291 10. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. 11. Aktualisieren Sie die Konfigurationsdaten. Wählen Sie dazu unter Drives (Laufwerke) die entsprechende Option für Drive (Laufwerk) (0 oder 1). Weitere Informationen finden Sie unter „System-Setup-Programm”. 12. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Dell-Diagnoseprogramm ausführen. ...
Seite 292 Kabelführung 1 CD-/DVD-Laufwerkdatenkabel 6 IDE-Laufwerknetzkabel 2 Diskettenlaufwerk-Datenkabel 7 Vorderseitiges Eingabe-/Ausgabedatenkabel 3 Kabel des Bedienfeldes 8 Vorderseitiges Eingabe-/Ausgabeaudiokabel 4 CD-/DVD- und Diskettenlaufwerk-Netzkabel 9 12-V-Netzkabel 5 Datenkabel für serielles ATA-Laufwerk Zurück zum Inhaltsverzeichnis ...
Seite 293: Anschließen Der Laufwerkkabel
Zurück zum Inhaltsverzeichnis Laufwerke Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Allgemeine Anweisungen für die Installation Festplattenlaufwerk Frontblendeneinsätze Diskettenlaufwerk CD-/DVD-Laufwerk Kabelführung Der Computer unterstützt Folgendes: Ein serielles ATA-Festplattenlaufwerk Ein (optionales) Diskettenlaufwerk Ein (optionales) CD- oder DVD-Laufwerk 1 CD-/DVD-Laufwerk 2 Diskettenlaufwerk 3 Festplattenlaufwerk Allgemeine Installationsrichtlinien Verbinden Sie CD-/DVD-Laufwerke mit dem mit „IDE” bezeichneten Anschluss auf der Systemplatine. Serielle ATA-Festplattenlaufwerke sollten an den mit „SATA0”...
Seite 294: Anschließen Und Trennen Des Laufwerkkabels
Schnittstellenanschluss Schnittstellenkabel Die meisten Schnittstellenanschlüsse sind passgeformt, um ein korrektes Anschließen zu gewährleisten; diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der einen Seite und eine Nut oder eine gefülltes Stiftloch auf der anderen Seite sein. Codierte Anschlüsse stellen sicher, dass der Pin-1-Draht im Kabel zum Pin-1-Ende des Anschlusses geht. Das Pin-1-Ende auf einer Platine oder Karte wird in der Regel durch den Aufdruck „1” direkt auf der Platine oder Karte gekennzeichnet. Netzkabelanschluss Netzkabel Netzanschluss ...
Seite 295 VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. 1. Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zunächst eine Sicherungskopie vom Inhalt der Festplatte an. 2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. 3. Folgen Sie den Anweisungen unter „Vorbereitung”. Entfernen des Festplattenlaufwerks 1. Trennen Sie das Netzkabel und das Festplattenlaufwerkkabel vom Laufwerk. 1 Netzkabel 2 Festplattenlaufwerkkabel 2.
Seite 296 2. Falls am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk. Lösen Sie dazu die beiden Schrauben, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halteschienen am neuen Laufwerk an. Richten Sie dabei die Bohrungen des Laufwerks an den Bohrungen der Halteschienen aus und setzen dann alle vier Schrauben ein und ziehen Sie sie fest (zwei Schrauben pro Schiene). ...
Seite 297: Ausbauen Des Diskettenlaufwerks
14. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu. 15. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems. 16. Das Festplattenlaufwerk testen. Dazu Dell Diagnostics ausführen. 17. Wurde gerade ein primäres Festplattenlaufwerk eingebaut, installieren Sie das Betriebssystem auf dem Festplattenlaufwerk. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.
Seite 298 b. Um das Diskettenlaufwerkkabel vom Anschluss zu lösen, schieben Sie den Hebel ganz heraus und heben dann das Kabel aus dem Weg. Klammer Interposer-Platine Hebel Diskettenlaufwerkkabel Diskettenlaufwerkanschluss auf der Systemplatine (DSKT) 5. Entfernen Sie das Diskettenlaufwerk aus dem Schlitten, indem Sie die Klammer am Schlitten nach außen drücken und dabei gleichzeitig das Laufwerk nach oben schieben. Schieben Sie dann das Laufwerk aus dem Schlitten. ...
Seite 299 Klammer am Schlitten Schlitten Installieren des Diskettenlaufwerks 1. Lassen Sie das neue Laufwerk in den Schlitten einrasten, und stellen Sie sicher, dass es fest im Schlitten sitzt. 2. Schließen Sie die Interposer-Platine an das Diskettenlaufwerk an: a. Schieben Sie das Diskettenlaufwerkkabel in den Anschluss. b.
Seite 300 Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Rufen Sie das System-Setup-Programm auf, und aktualisieren Sie die entsprechende Option Diskette Drive A (Diskettenlaufwerk A), um das neue Diskettenlaufwerk zu aktivieren. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. CD-/DVD-Laufwerk ...
Seite 301 3. Drücken Sie die beiden Klammern seitlich am Laufwerk nach innen. Ziehen Sie dann das Laufwerk nach oben aus dem Laufwerkschacht heraus. Installieren des CD-/DVD-Laufwerks 1. Packen Sie das neue Laufwerk aus, und bereiten Sie es für die Installation vor. Überprüfen Sie anhand der Dokumentation des Laufwerks, ob das Laufwerk richtig für den Computer konfiguriert ist. Wenn Sie ein IDE-Laufwerk einbauen, konfigurieren Sie das Laufwerk für die Einstellung „Cable Select” (Kabelwahl). 2. Schieben Sie das Laufwerk vorsichtig soweit ein, bis die Klammern richtig einrasten. 3. Schließen Sie die Interposer-Platine an das CD-Laufwerk an: a. Stellen Sie sicher, dass die Klammer an der Interposer-Platine richtig unter die Kerbe an der Innenseite der Abdeckung passt. b.
Seite 302 10. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. 11. Aktualisieren Sie die Konfigurationsdaten. Wählen Sie dazu unter Drives (Laufwerke) die entsprechende Option für Drive (Laufwerk) (0 oder 1). Weitere Informationen finden Sie unter „System-Setup-Programm”. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. Kabelführung CD-/DVD-Laufwerkdatenkabel 6 IDE-Laufwerknetzkabel...
Seite 303 Zurück zum Inhaltsverzeichnis ...
Seite 304: Anmerkungen, Hinweise Und Vorsichtshinweise
VORSICHT: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Abkürzungen und Akronyme Eine vollständige Liste der Abkürzungen und Akronyme finden Sie im „Glossar”. ® ® Wenn Sie einen Dell™-Computer der Serie n besitzen, treffen alle Referenzen in diesem Dokument auf die Microsoft Windows -Betriebssysteme nicht zu. Die CD Drivers and Utilities (ResourceCD für Treiber und Dienstprogramme), die Datenträger für das Betriebssystem sowie die Kurzanleitungen Quick Reference Guide sind optional und deshalb möglicherweise nicht bei allen Computern im Lieferumfang enthalten. Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigung ändern. © 2005 Dell Inc. Alle Rechte vorbehalten.
Seite 305 MS-DOS und Windows sind eingetragene Markenzeichen von Microsoft Corporation; IBM und OS/2 sind eingetragene Markenzeichen von International Business Machines Corporation; NetWare und Novell sind eingetragene Markenzeichen von Novell, Inc. Bluetooth ist ein Markenzeichen von Bluetooth SIG, Inc. und wird über eine Lizenzvereinbarung von Dell Inc. verwendet. ENERGY STAR ist eine eingetragene Marke der U.S. Environmental Protection Agency. Als ENERGY STAR-Partner hat Dell Inc. festgestellt, dass dieses Produkt die ENERGY STAR-Energiesparrichtlinien einhält.
Seite 306 Zurück zum Inhaltsverzeichnis Prozessor Dell™ OptiPlex™ GX280-Systeme - Benutzerhandbuch VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Ersetzen des Prozessors 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Lüfternetzkabel vom FAN-Anschluss auf der Systemplatine. 3. Trennen Sie das Netzkabel vom 12-V-POWER-Anschluss auf der Systemplatine.
Seite 307 Wärmeableitblech- 4 Halterung /Lüfterbaugruppe Schraube 5 Kühlkörper Klammer 6 Schraube 5. Lösen Sie die beiden Schrauben am Lüfter, um den Lüfter vom Kühlkörper zu entfernen. HINWEIS: Wenn Sie einen Prozessor-Aufrüstbausatz von Dell installieren, können Sie den ursprünglichen Kühlkörper entsorgen. Wenn Sie keinen Prozessor-Aufrüstbausatz von Dell installieren, muss der ursprüngliche Kühlkörper beim Installieren des neuen Mikroprozessors wieder verwendet werden. 6. Öffnen Sie die Abdeckung des Prozessors. Prozessorabdeckung Prozessor Sockel Freigabehebel HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen. 7. Entfernen Sie den Prozessor aus dem Sockel.
Seite 308 Stellen Sie sicher, dass sich die Halterung der Prozessorabdeckung unterhalb der mittleren Abdeckungsverriegelung auf dem Sockel befindet. 14. Drehen Sie den Hebel des Sockels wieder in Richtung des Sockels zurück, bis er einrastet und den Prozessor sichert. HINWEIS: Wenn Sie keinen Prozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Prozessors die Original-Kühlkörper- Baugruppe. Wenn Sie einen Prozessor-Austauschsatz von Dell installiert haben, schicken Sie die Original-Kühlkörper-Baugruppe und den Prozessor in der gleichen Verpackung, in der Sie den Austauschsatz erhalten haben, an Dell zurück. 15. Bringen Sie die beiden Schrauben an, mit denen der Lüfter am Kühlkörper befestigt wird. 16. Installieren Sie die Kühlkörper-/Lüfterbaugruppe: ...
Seite 309 a. Setzen Sie ein Ende des Kühlkörpers unter die Lasche auf einer Seite der Halterung. b. Senken Sie den Kühlkörper so weit herab, bis es richtig unter der Lasche an der Halterung sitzt. c. Setzen Sie die Sicherungsklammer ein, indem Sie das eingekerbte Ende der Klammer gegenüber der Lasche in die Aussparung an der Halterung einsetzen. Drücken Sie auf die Lasche der Sicherungsklammer, und senken Sie die Sicherungsklammer in die richtige Position ab. Stellen Sie sicher, dass die eingekerbten Enden der Sicherungsklammer fest in den Aussparungen der Halterung sitzen. ANMERKUNG: Der Kühlkörper Ihres Computers sieht möglicherweise anders als unten dargestellt aus. Es wird jedoch in derselben Weise entfernt und wieder eingesetzt. Kühlkörper- Halterung /Lüfterbaugruppe Schraube Kühlkörper Klammer Schraube ...
Seite 310 17. Schließen Sie das Lüfternetzkabel wieder an den FAN-Anschluss auf der Systemplatine 18. Schließen Sie das Netzkabel wieder am 12-V-POWER-Anschluss auf der Systemplatine 19. Schließen Sie die Computerabdeckung. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 20. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart durch die Gehäuseeingriffswarnung (falls diese installiert und aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. 21. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert).
Seite 311: Wissenswertes Über Den Kleinen Mini-Tower-Computer
Zurück zum Inhaltsverzeichnis Wissenswertes über den kleinen Mini-Tower-Computer Dell™ OptiPlex™ GX280-Systeme-Benutzerhandbuch Vorderansicht Rückansicht Im Innern des Computers Komponenten der Systemplatine Frontblendentür und Scharnierelemente Vorderansicht Auswurftaste für CD-/DVD- Drücken Sie diese Taste, um eine CD oder DVD aus dem Laufwerk auszugeben. Laufwerk Festplattenlaufwerkanzeige Die Festplattenlaufwerkanzeige leuchtet, wenn der Computer auf das Festplattenlaufwerk zugreift. Sie leuchtet eventuell auch, wenn gerade auf ein Gerät wie einen CD-Player zugegriffen wird. Frontblendenklappe Öffnen Sie die Abdeckung, um an die Anschlüsse der Frontblende zu gelangen. ANMERKUNG: Die Frontklappe ist abnehmbar;...
Seite 312 Gelb blinkend oder stetig leuchtend – Lesen Sie den Abschnitt „Probleme mit der Stromversorgung”. Zum Beenden des Energiesparmodus drücken Sie den Netzschalter, oder verwenden Sie die Tastatur oder die Maus, sofern diese im Geräte-Manager unter Windows als Aufweckgerät konfiguriert wurde. Weitere Informationen zu den Ruhezuständen und zum Beenden eines Energiesparmodus finden Sie unter „Energieverwaltung”. Unter „Diagnoseanzeigen” finden Sie eine Beschreibung der Codes für die Leuchtanzeigen, die Ihnen die Fehlersuche bei dem Computer erleichtern. Diskettenlaufwerkanzeige Die Diskettenlaufwerkanzeige leuchtet, wenn der Computer auf das Diskettenlaufwerk zugreift. Entnehmen Sie die Diskette erst aus dem Laufwerk, wenn diese Anzeige erloschen ist. 10 Auswurftaste für ...
Seite 313 Serieller Anschluss Serielle Geräte, z.B. Handheld-Computer, werden an den seriellen Anschluss angeschlossen. Die Standardzuweisung für den ersten seriellen Anschluss ist COM1 und für den zweiten seriellen Anschluss COM2. Weitere Informationen finden Sie unter „Optionen des System-Setup-Programms”. Verbindungsintegritätsanzeige Grün – Es besteht eine gute Verbindung zwischen einem 10-Mbit/s-Netzwerk und dem Computer. Orange – Es besteht eine gute Verbindung zwischen einem 100-Mbit/s-Netzwerk und dem Computer.
Seite 314 11 Paralleler Anschluss Ein paralleles Gerät wie einen Drucker können Sie am parallelen Anschluss anschließen. Ein USB-Drucker wird an einen USB-Anschluss angeschlossen. ANMERKUNG: Der integrierte parallele Anschluss wird automatisch deaktiviert, wenn der Computer eine installierte Karte mit einem parallelen Anschluss ermittelt, der für die gleiche Adresse konfiguriert wurde. Weitere Informationen finden Sie unter „Optionen des System-Setup-Programms”. Im Inneren des Computers ...
Seite 315: Frontblendentür Und Scharnierelemente
Netzanschluss (POWER) 15 Mikrofonbuchse, Audioeingang und -ausgang (AUDIO) Steckbrücke für Echtzeituhr-Reset (RTCRST) 16 Netzwerkanschluss (NIC) und USB-Anschluss (USB2) Diskettenlaufwerkanschluss (DSKT) 17 USB-Anschlüsse (USB1) Interner Lautsprecher (SPEAKER) 18 Diagnoseanzeigen (DIAG LED) Anschluss für CD-/DVD-Laufwerk (IDE) 19 Serieller Anschluss (SER1) und Videoanschluss (VGA) Frontblendenanschluss (FRONTPANEL) 20 Paralleler Anschluss (PAR) Serielle Anschlüsse für ATA-Laufwerk (SATA0, SATA2) 21 Netzanschluss (12VPOWER) Stand-by-Stromanzeige (AUX_PWR)
Seite 316 Frontblendeneinsatz Ziehen Sie mit den Fingern hier. 5. Heben Sie beide Scharnierelemente in eine horizontale Position. 6. Richten Sie mit Hilfe der zwei Sichtschlitze den Drehzapfen an den beiden Drehzapfenlagern aus. Drehzapfenlager (2) Drehzapfen Scharnierelemente (2) in horizontaler Position Sichtschlitze (2) ...
Seite 317: Wieder Anbringen Der Vorderen Tür
Wenn die Scharnierelemente beim ersten Versuch nicht wieder einrasten, positionieren Sie die Scharnierelemente neu und versuchen Sie es erneut. 8. Nachdem die Scharnierelemente eingerastet sind, senken und heben Sie die Elemente zwei- oder dreimal, um sie ordnungsgemäß einzupassen. 9. Bringen Sie den Frontblendeneinsatz wieder an. 10.
Seite 318 Computergehäuse. Ihr Dell™-Computer verfügt über die folgenden Steckplätze für PCI- und PCI-Express-Karten oder serielle Anschlussadapter: Drei PCI-Karten-Steckplätze Ein PCI-Express x16-Karten-Steckplatz Ein PCI-Express x1-Karten-Steckplatz ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt. PCI-Karten VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Führen Sie bei der Installation oder beim Ersetzen einer Karte die Verfahren im nächsten Abschnitt durch. Wenn Sie eine Karte nur aus-, aber nicht wieder einbauen möchten, lesen Sie den Abschnitt Entfernen der...
Seite 319 Karte Trägerarm Platinenstecker Hebel Kartenanschluss Abdeckblech Wenn Sie eine neue Karte installieren, entfernen Sie das Abdeckblech, um die Öffnung des Kartensteckplatzes freizulegen. Fahren Sie dann mit Schritt 4 fort. 3. Wenn Sie eine Karte austauschen möchten, die bereits im Computer installiert ist, entfernen Sie sie gegebenenfalls. Falls erforderlich, alle Kabelverbindungen zur Karte lösen. Fassen Sie die Karte an den oberen Ecken an und ziehen Sie sie aus dem Steckplatz. 4. Bereiten Sie die Karte für die Installation vor. Informationen zur Konfiguration der Karte und zum Herstellen interner Verbindungen und zu anderen benutzerspezifischen Karteneinstellungen finden Sie in der mitgelieferten Kartendokumentation. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Um einen Stromschlag zu vermeiden, stellen Sie vor der Installation von Karten sicher, dass die Stromzufuhr zum Computer unterbrochen ist.
Seite 320 Falsch angebrachte Halterung Vollständig eingesetzte Karte Nicht vollständig eingesetzte Karte 6. Stellen Sie vor dem Herunterklappen der Halterung Folgendes sicher: Die Oberseiten aller Karten und Abdeckbleche befinden sich mit dem Ausrichtungsstab auf einer Linie. Die Einbuchtung in der Oberseite der Karte oder des Abdeckblechs passt um die Ausrichtungsschiene. 7.
Seite 321 4. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz. 5. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 322 1 PCI-Express x16-Karte PCI-Express x1-Kartensteckplatz 2 PCI-Express x1-Karte PCI-Express x16-Kartensteckplatz Folgen Sie bei der Installation oder beim Ersetzen einer PCI-Karte den Verfahren im nächsten Abschnitt. Wenn Sie eine Karte nur aus-, aber nicht wieder einbauen möchten, lesen Sie den Abschnitt Entfernen der PCI-Karte. Wenn eine Karte ersetzt wird, entfernen Sie den derzeitigen Treiber für die Karte aus dem Betriebssystem. Wenn Sie eine PCI-Karte einbauen oder ersetzen möchten, lesen Sie den Abschnitt Installieren der PCI-Karte. Installieren der PCI-Express-Karte 1.
Seite 323 die Halterung vorsichtig zurück, fassen Sie die Karte an den oberen Ecken, und ziehen Sie sie aus dem Anschluss. 5. Bereiten Sie die Karte für die Installation vor. Informationen zur Konfiguration der Karte und zum Herstellen interner Verbindungen und zu anderen benutzerspezifischen Karteneinstellungen finden Sie in der mitgelieferten Kartendokumentation. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird. Um einen Stromschlag zu vermeiden, stellen Sie vor der Installation von Karten sicher, dass die Stromzufuhr zum Computer unterbrochen ist. 6.
Seite 324 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Drücken Sie den Hebel an der Kartenhalterung, und heben Sie die Halterung an. 3. Falls erforderlich, alle Kabelverbindungen zur Karte lösen. 4. Ziehen Sie die Halterung vorsichtig zurück, fassen Sie die Karte an den oberen Ecken, und ziehen Sie sie aus dem Anschluss. 5. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert. 6. Drücken Sie die Halterung nach unten, bis sie ordnungsgemäß einrastet. ...
Seite 325: Installieren Von Seriellen Anschlussadaptern
7. Schließen Sie die Computerabdeckung. Schließen Sie den Computer sowie die zugehörigen Geräte an die Stromversorgung an und schalten Sie sie ein. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart durch die Gehäuseeingriffswarnung (falls diese installiert und aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. 8. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. ...
Seite 326: Entfernen Von Seriellen Anschlussadaptern
3. Die Halterung nach oben ziehen. 4. Heben Sie die Adapterhalterung an, und entfernen Sie sie. 5. Wenn der Adapter dauerhaft entfernt wird, sollten Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell. ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
Seite 327 Zurück zum Inhaltsverzeichnis Öffnen der Computerabdeckung Dell™ OptiPlex™ GX280-Systeme-Benutzerhandbuch VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Wenn an der Rückseite ein Vorhängeschloss durch den Ring geschoben wurde, entfernen Sie das Vorhängeschloss. HINWEIS: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für die geöffnete Abdeckung verfügbar ist (mindestens 30 cm). 3. Legen Sie den Computer auf die Seite, wie in der Abbildung dargestellt. 4. Öffnen Sie die Abdeckung. a. Drücken Sie mit einer Hand von der Rückseite des Computers aus gesehen die Freigabetaste auf der rechten Seite des Computers mit einer ...
Seite 328: Allgemeine Installationsrichtlinien
Zurück zum Inhaltsverzeichnis Laufwerke Dell™ OptiPlex™ GX280-Systeme-Benutzerhandbuch Allgemeine Installationsrichtlinien Festplattenlaufwerk Hinzufügen eines zweiten Festplattenlaufwerk Frontblendeneinsätze Diskettenlaufwerk CD-/DVD-Laufwerk Kabelführung Der Computer unterstützt Folgendes: Zwei serielle ATA-Festplattenlaufwerke Zwei Diskettenlaufwerke oder optionale Zip-Laufwerke Zwei CD- oder DVD-Laufwerke 1 CD-/DVD- Laufwerk(e) 2 Diskettenlaufwerk 3 Festplattenlaufwerk Allgemeine Installationsrichtlinien Verbinden Sie CD-/DVD-Laufwerke mit dem mit „IDE” bezeichneten Anschluss auf der Systemplatine. Serielle ATA-Festplattenlaufwerke sollten an die mit „SATA0”, „SATA1”, „SATA2”...
Seite 329: Anschließen Des Laufwerkkabels
Wenn Sie zwei IDE-Laufwerke an ein einzelnes IDE-Schnittstellenkabel anschließen und für die Einstellung „Cable Select” (Kabelwahl) konfigurieren, ist das Gerät am letzten Anschluss des Schnittstellenkabels das Master- oder Startgerät (Laufwerk 0), das Gerät am mittleren Anschluss des Schnittstellenkabels ist das Slave-Gerät (Laufwerk 1). Weitere Informationen zum Konfigurieren von Geräten für die Kabelwahleinstellung finden Sie in der Dokumentation des Laufwerks im Aufrüstsatz. Anschließen des Laufwerkkabels Schließen Sie beim Installieren eines Laufwerks zwei Kabel – ein Gleichstromkabel und ein Datenkabel – an der Rückseite des Laufwerks und an der Systemplatine an. Laufwerkschnittstellenanschlüsse IDE-Laufwerkanschluss Serieller ATA-Anschluss Schnittstellenstecker Schnittstellenkabel Farbige Ader des IDE-...
Seite 330: Entfernen Des Festplattenlaufwerks
Zum Anschließen und Trennen eines seriellen ATA-Datenkabels halten Sie das Kabel an den schwarzen Anschlüssen an beiden Enden. Serielle ATA-Schnittstellenanschlüsse sind wie IDE-Anschlüsse kodiert, um ein falsches Anschließen zu vermeiden. Diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der einen Seite und eine Nut oder ein gefülltes Stiftloch auf der anderen Seite sein. Festplattenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. 1. Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zunächst eine Sicherungskopie vom Inhalt der Festplatte an. 2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. 3. Folgen Sie den Anweisungen unter „Vorbereitung”. Entfernen des Festplattenlaufwerks 1. Trennen Sie das Netzkabel und das Festplattenlaufwerkkabel vom Laufwerk. ...
Seite 331: Installieren Eines Festplattenlaufwerks
1 Klammern 2 Festplattenlaufwerk Installieren eines Festplattenlaufwerks 1. Packen Sie das neue Festplattenlaufwerk aus, und bereiten Sie es für die Installation vor. 2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. 3. Falls am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk. Lösen Sie dazu die beiden Schrauben, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halteschienen am neuen Laufwerk an. Richten Sie hierzu die Bohrungen des Laufwerks an den Bohrungen der Halteschienen aus, setzen Sie alle vier Schrauben ein, und ziehen Sie die Schrauben fest (zwei Schrauben pro Schiene).
Seite 332: Hinzufügen Eines Zweiten Festplattenlaufwerks
Sie die entsprechende Option Primary Drive (Primäres Laufwerk) ( 0 oder 1). 14. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu. 15. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden. Anleitungen hierzu finden Sie in der Dokumentation zum Betriebssystem. 16. Das Festplattenlaufwerk testen. Dazu das Programm „Dell Diagnostics” ausführen. 17. Wurde gerade ein primäres Festplattenlaufwerk eingebaut, installieren Sie das Betriebssystem auf dem Festplattenlaufwerk. Hinzufügen eines zweiten Festplattenlaufwerks ...
Seite 333 b. Drücken Sie die beiden grünen Schienenklammern zusammen, und entfernen Sie das erste Festplattenlaufwerk aus dem oberen Schacht. c. Schieben Sie das Laufwerk vorsichtig soweit ein, bis die Klammern richtig einrasten. 7. Schieben Sie das neue Laufwerk vorsichtig soweit ein, bis die Klammern richtig einrasten. Schienenriegel (2) Zweite Festplatte im oberen Schacht Erste Festplatte im unteren Schacht Festplattenlaufwerkschacht 8.
Seite 334: Frontblendeneinsätze
Frontblendeneinsätze Wenn Sie ein neues Diskettenlaufwerk oder CD-/DVD-Laufwerk einbauen, statt ein Laufwerk zu ersetzen, entfernen Sie die Frontblendeneinsätze. 1. Klappen Sie die Abdeckung im rechten Winkel nach oben. 2. Machen Sie den Einsatz ausfindig, der vor dem gewünschten Laufwerkschacht angebracht ist. 3. Drücken Sie von der Innenseite des Computers aus die Freigabeklinke des Einsatzes nach innen. 4. Ziehen Sie von der Außenseite des Computers aus den Einsatz von der Frontverkleidung des Computers ab. 5. Drücken Sie zum Entfernen des Einsatzes vom Einsatzrahmen auf die vier Klinken. Einsatzrahmen für CD-/DVD- Laufwerkschacht Einsatzrahmen für Diskettenlaufwerkschacht 6. Bringen Sie den leeren Einsatzrahmen über der Vorderseite des Laufwerkschachts an. Der Einsatzrahmen lässt sich nur in einer Richtung anbringen. ...
Seite 335: Installieren Eines Diskettenlaufwerks
Diskettenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. Folgen Sie den Anweisungen unter „Vorbereitung”. Entfernen des Diskettenlaufwerks 1. Lösen Sie das Netzkabel und das Diskettenlaufwerkkabel an der Rückseite des Diskettenlaufwerks. 2. Ziehen Sie das andere Ende des Diskettenlaufwerkkabels von der Systemplatine (mit der Bezeichnung „DSKT”) ab. Netzkabel Diskettenlaufwerkkabel Diskettenlaufwerkanschluss...
Seite 336 1. Falls Sie ein Laufwerk austauschen und am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk, indem Sie die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halterung am neuen Laufwerk an. Richten Sie hierzu die Bohrungen des Laufwerks an den Bohrungen an den Halteschienen aus, und setzen Sie dann alle vier Schrauben ein. Ziehen Sie die Schrauben fest (zwei Schrauben pro Schiene).
Seite 337 Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Rufen Sie das System-Setup-Programm auf, und aktualisieren Sie die entsprechende Option Diskette Drive A (Diskettenlaufwerk A), um das neue Diskettenlaufwerk zu aktivieren. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm „Dell Diagnostics” ausführen. CD-/DVD-Laufwerk ...
Seite 338: Installieren Eines Cd-/Dvd-Laufwerks
2. Schließen Sie das neue Laufwerk an den Schienen an, die an der Innenseite der Abdeckung befestigt sind. Wenn in der Abdeckung keine Schienen befestigt sind, wenden Sie sich an Dell. 3. Falls Sie ein neues Laufwerk einbauen und am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk, indem Sie die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halterung am neuen Laufwerk an. Richten Sie hierzu die Bohrungen des Laufwerks an den Bohrungen an den Halteschienen aus, und setzen Sie dann alle vier Schrauben ein. Ziehen Sie die Schrauben fest (zwei Schrauben pro Schiene).
Seite 339 12. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. 13. Aktualisieren Sie die Konfigurationsdaten. Wählen Sie dazu unter Drives (Laufwerke) die entsprechende Option für Drive (Laufwerk) (0 oder 1). Weitere Informationen finden Sie unter „System-Setup-Programm”. Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm „Dell Diagnostics” ausführen. Kabelführung ...
Seite 340 1 12-V-Netzkabel 6 Netzkabel für serielles ATA-Festplattenlaufwerk 2 CD-/DVD-Laufwerkdatenkabel 7 Kabel des Bedienfeldes 3 CD-/DVD-Laufwerkkabel 8 Serielles ATA-Festplattenlaufwerkkabel 4 Diskettenlaufwerk-Netzkabel 9 Vorderseitiges Eingabe-/Ausgabeaudiokabel 5 Diskettenlaufwerk-Datenkabel Zurück zum Inhaltsverzeichnis ...
Seite 341 Zurück zum Inhaltsverzeichnis Laufwerke Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Allgemeine Anweisungen für die Installation Festplattenlaufwerk Hinzufügen eines zweiten Festplattenlaufwerks Frontblendeneinsätze Diskettenlaufwerk CD-/DVD-Laufwerk Kabelführung Der Computer unterstützt Folgendes: Zwei serielle ATA-Festplattenlaufwerke Zwei Diskettenlaufwerke oder optionale Zip-Laufwerke Zwei CD- oder DVD-Laufwerke CD-/DVD-Laufwerk(e) Diskettenlaufwerk(e) Festplattenlaufwerk(e) Allgemeine Installationsrichtlinien Verbinden Sie CD-/DVD-Laufwerke mit dem mit „IDE” bezeichneten Anschluss auf der Systemplatine. Serielle ATA-Festplattenlaufwerke sollten an die mit „SATA0”...
Seite 342 Anschließen der Laufwerkkabel Schließen Sie beim Installieren eines Laufwerks zwei Kabel – ein Gleichstromkabel und ein Datenkabel – an der Rückseite des Laufwerks und an der Systemplatine an. Laufwerkschnittstellenanschlüsse IDE-Laufwerkanschluss Serieller ATA-Anschluss Schnittstellenanschluss Schnittstellenkabel Farbige Ader des IDE-Kabels Die meisten Schnittstellenanschlüsse sind passgeformt, um ein korrektes Anschließen zu gewährleisten; diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der einen Seite und eine Nut oder eine gefülltes Stiftloch auf der anderen Seite sein. Kodierte Anschlüsse sorgen dafür, dass die Kabelader „Stift 1” (durch einen farbigen Streifen entlang einer Kante des IDE-Kabels gekennzeichnet – serielle ATA-Kabel haben keinen farbigen Streifen) zum Anschlussende „Stift 1”...
Seite 343 Serielle ATA-Schnittstellenanschlüsse sind wie IDE-Anschlüsse kodiert, um ein falsches Anschließen zu vermeiden. Diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der einen Seite und eine Nut oder ein gefülltes Stiftloch auf der anderen Seite sein. Festplattenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Um Schäden zu vermeiden, darf das Laufwerk nicht auf eine harte Oberfläche gelegt werden. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen. 1. Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zunächst eine Sicherungskopie vom Inhalt der Festplatte an. 2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. 3. Folgen Sie den Anweisungen unter „Vorbereitung”. Entfernen des Festplattenlaufwerks 1. Trennen Sie das Netzkabel und das Festplattenlaufwerkkabel vom Laufwerk. ...
Seite 344 1 Klammern (2) 2 Festplatte Installieren des Festplattenlaufwerks 1. Packen Sie das neue Festplattenlaufwerk aus, und bereiten Sie es für die Installation vor. 2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. 3. Falls am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk. Lösen Sie dazu die beiden Schrauben, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halteschienen am neuen Laufwerk an. Richten Sie dabei die Bohrungen des Laufwerks an den Bohrungen der Halteschienen aus und setzen dann alle vier Schrauben ein und ziehen Sie sie fest (zwei Schrauben pro Schiene). ...
Seite 345 Sie die entsprechende Option Primary Drive (Primäres Laufwerk) (0 oder 1). 14. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu. 15. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden. Anleitungen hierzu finden Sie in der Dokumentation zum Betriebssystem. 16. Das Festplattenlaufwerk testen. Dazu Dell Diagnostics ausführen. 17. Wurde gerade ein primäres Festplattenlaufwerk eingebaut, installieren Sie das Betriebssystem auf dem Festplattenlaufwerk. Hinzufügen eines zweiten Festplattenlaufwerks ...
Seite 346 b. Drücken Sie die beiden grünen Schienenklammern zusammen, und entfernen Sie das erste Festplattenlaufwerk aus dem oberen Schacht. c. Schieben Sie das Laufwerk vorsichtig soweit ein, bis die Klammern richtig einrasten. 7. Schieben Sie das neue Laufwerk vorsichtig soweit ein, bis die Klammern richtig einrasten. Schienenklammern (2) Zweite Festplatte im oberen Schacht Erste Festplatte im unteren Schacht Festplattenschacht 8.
Seite 347 Frontblendeneinsätze Wenn Sie ein neues Diskettenlaufwerk oder CD-/DVD-Laufwerk einbauen, statt ein Laufwerk zu ersetzen, entfernen Sie die Frontblendeneinsätze. 1. Klappen Sie die Abdeckung im rechten Winkel nach oben. 2. Machen Sie den Einsatz ausfindig, der vor dem gewünschten Laufwerkschacht angebracht ist. 3. Drücken Sie von der Innenseite des Computers aus die Freigabeklinke des Einsatzes nach innen. 4. Ziehen Sie von der Außenseite des Computers aus den Einsatz von der Frontverkleidung des Computers ab. 5. Drücken Sie zum Entfernen des Einsatzes vom Einsatzrahmen auf die vier Klinken. Einsatzrahmen für CD-/DVD-Laufwerkschacht Einsatzrahmen für Diskettenlaufwerkschacht 6. Bringen Sie den leeren Einsatzrahmen über der Vorderseite des Laufwerkschachts an. Der Einsatzrahmen lässt sich nur in einer Richtung anbringen. ...
Seite 348 Diskettenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. Folgen Sie den Anweisungen unter Vorbereitung. Ausbauen eines Diskettenlaufwerks 1. Lösen Sie das Netzkabel und das Diskettenlaufwerkkabel an der Rückseite des Diskettenlaufwerks. 2. Ziehen Sie das andere Ende des Diskettenlaufwerkkabels von der Systemplatine (mit der Bezeichnung „DSKT”) ab. Netzkabel Diskettenlaufwerkkabel Diskettenlaufwerkanschluss (DSKT)
Seite 349 1. Falls Sie ein Laufwerk austauschen und am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk, indem Sie die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halterung am neuen Laufwerk an. Richten Sie hierzu die Bohrungen des Laufwerks an den Bohrungen an den Halteschienen aus, und setzen Sie dann alle vier Schrauben ein. Ziehen Sie die Schrauben fest (zwei Schrauben pro Schiene).
Seite 350 Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. Rufen Sie das System-Setup-Programm auf, und aktualisieren Sie die entsprechende Option Diskette Drive A (Diskettenlaufwerk A), um das neue Diskettenlaufwerk zu aktivieren. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. CD-/DVD-Laufwerk ...
Seite 351 2. Schließen Sie das neue Laufwerk an den Schienen an, die an der Innenseite der Abdeckung befestigt sind. Wenn in der Abdeckung keine Schienen befestigt sind, wenden Sie sich an Dell. 3. Falls Sie ein neues Laufwerk einbauen und am neuen Laufwerk keine Halteschienen angebracht sind, entfernen Sie die Schienen vom alten Laufwerk, indem Sie die beiden Schrauben lösen, mit denen die Schienen am Laufwerk befestigt sind. Bringen Sie die Halterung am neuen Laufwerk an. Richten Sie hierzu die Bohrungen des Laufwerks an den Bohrungen an den Halteschienen aus, und setzen Sie dann alle vier Schrauben ein. Ziehen Sie die Schrauben fest (zwei Schrauben pro Schiene).
Seite 352 12. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. 13. Aktualisieren Sie die Konfigurationsdaten. Wählen Sie dazu unter Drives (Laufwerke) die entsprechende Option für Drive (Laufwerk) (0 oder 1). Weitere Informationen finden Sie unter System-Setup-Programm. Prüfen, ob der Computer einwandfrei arbeitet. Dazu Dell Diagnostics ausführen. Kabelführung ...
Seite 353 1 12-V-Netzkabel 6 Netzkabel für serielles ATA-Festplattenlaufwerk 2 CD-/DVD-Laufwerkdatenkabel 7 Kabel des Bedienfeldes 3 CD-/DVD-Laufwerkkabel 8 Serielles ATA-Festplattenlaufwerkkabel 4 Diskettenlaufwerk-Netzkabel 9 Vorderseitiges Eingabe-/Ausgabeaudiokabel 5 Diskettenlaufwerk-Datenkabel Zurück zum Inhaltsverzeichnis ...
Seite 354: Anmerkungen, Hinweise Und Vorsichtshinweise
VORSICHT: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Abkürzungen und Akronyme Eine vollständige Liste der Abkürzungen und Akronyme finden Sie im „Glossar”. ® ® Wenn Sie einen Dell™-Computer der Serie n besitzen, treffen alle Referenzen in diesem Dokument auf die Microsoft Windows -Betriebssysteme nicht zu. Die CD Drivers and Utilities (ResourceCD für Treiber und Dienstprogramme), die Datenträger für das Betriebssystem sowie die Kurzanleitungen Quick Reference Guide sind optional und deshalb möglicherweise nicht bei allen Computern im Lieferumfang enthalten. Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigung ändern. © 2005 Dell Inc. Alle Rechte vorbehalten.
Seite 355 MS-DOS und Windows sind eingetragene Markenzeichen von Microsoft Corporation; IBM und OS/2 sind eingetragene Markenzeichen von International Business Machines Corporation; NetWare und Novell sind eingetragene Markenzeichen von Novell, Inc. Bluetooth ist ein Markenzeichen von Bluetooth SIG, Inc. und wird über eine Lizenzvereinbarung von Dell Inc. verwendet. ENERGY STAR ist eine eingetragene Marke der U.S. Environmental Protection Agency. Als ENERGY STAR-Partner hat Dell Inc. festgestellt, dass dieses Produkt die ENERGY STAR-Energiesparrichtlinien einhält.
Seite 356 Zurück zum Inhaltsverzeichnis Prozessor Dell™ OptiPlex™ GX280-Systeme-Benutzerhandbuch Entfernen des Prozessors Installieren des Prozessors VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Entfernen des Prozessors VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. 1. Folgen Sie den Anweisungen unter „Vorbereitung”. 2. Trennen Sie das Lüfternetzkabel vom FAN-Anschluss auf der Systemplatine.
Seite 357 1 Sicherungsklammer 2 Klammer 3 Halterung b. Entfernen Sie den Kühlkörper, indem Sie auf die Halterung drücken und gleichzeitig ein Ende des Kühlkörpers anheben. HINWEIS: Legen Sie den Kühlkörper so ab, dass das thermische Material nach oben zeigt. ANMERKUNG: Welcher Typ von Kühlkörper in dem Computer eingebaut ist, hängt von dessen Konfiguration ab. Beide Typen von Kühlkörper (eine größere und eine kürzere Variante) sehen möglicherweise anders aus als unten dargestellt. Sie werden jedoch auf dieselbe Weise entfernt und wieder eingesetzt. 1 Kühlkörper 2 Klammer 3 Halterung HINWEIS: Wenn Sie einen Prozessor-Aufrüstbausatz von Dell installieren, können Sie das ursprünglich Kühlblech entsorgen. Wenn Sie keinen Prozessor-Aufrüstbausatz von Dell installieren, muss der ursprüngliche Kühlkörper beim Installieren des neuen Mikroprozessors wieder verwendet werden. 6. Öffnen Sie die Abdeckung des Prozessors. ...
Seite 358 Prozessorabdeckung Prozessor Sockel Freigabehebel HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen. 7. Entfernen Sie den Prozessor aus dem Sockel. Belassen Sie den Freigabehebel in der offenen Position, so dass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann. ...
Seite 359 Stellen Sie sicher, dass sich die Halterung der Prozessorabdeckung unterhalb der mittleren Abdeckungsverriegelung auf dem Sockel befindet. 7. Drehen Sie den Hebel des Sockels wieder in Richtung des Sockels zurück, bis er einrastet und den Prozessor sichert. HINWEIS: Wenn Sie keinen Prozessor-Aufrüstsatz von Dell einbauen, verwenden Sie bei der Installation des neuen Prozessors die Original-Kühlkörper- Baugruppe. Wenn Sie einen Prozessor-Austauschsatz von Dell installiert haben, schicken Sie die Original-Kühlkörper-Baugruppe und den Prozessor in der gleichen Verpackung, in der Sie den Austauschsatz erhalten haben, an Dell zurück. 8. Installieren Sie den Kühlkörper: a. Setzen Sie ein Ende des Kühlkörpers unter die Lasche auf einer Seite der Halterung. b. Senken Sie den Kühlkörper so weit herab, bis er richtig unter der Lasche an der Halterung sitzt. ANMERKUNG: Welcher Typ von Kühlkörper in dem Computer eingebaut ist, hängt von dessen Konfiguration ab. Beide Typen von Kühlkörper (eine ...
Seite 360 1 Kühlkörper 2 Klammer 3 Halterung c. Setzen Sie die Sicherungsklammer ein, indem Sie das eingekerbte Ende der Klammer gegenüber der Lasche in die Aussparung an der Halterung einsetzen. Drücken Sie auf die Lasche der Sicherungsklammer, und senken Sie die Sicherungsklammer in die richtige Position ab. Stellen Sie sicher, dass die eingekerbten Enden der Sicherungsklammer fest in den Aussparungen der Halterung sitzen. ANMERKUNG: Welcher Typ von Kühlkörper in dem Computer eingebaut ist, hängt von dessen Konfiguration ab. Beide Typen von Kühlkörper (eine größere und eine kürzere Variante) sehen möglicherweise anders aus als unten dargestellt. Sie werden jedoch auf dieselbe Weise entfernt und wieder eingesetzt. 1 Sicherungsklammer 2 Klammer 3 Steckplatz 4 Halterung 9.
Seite 361 13. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an, und schalten Sie sie ein. Nach dem Öffnen und Schließen des Gehäuses wird beim nächsten Computerstart durch die Gehäuseeingriffswarnung (falls diese installiert und aktiviert ist) folgende Meldung ausgegeben: ALERT! Cover was previously removed. 14. Um die Gehäuseeingriffswarnung zurückzusetzen, setzen Sie die Option Chassis Intrusion (Gehäuseeingriff) auf On (Aktiviert) oder On-Silent (Stumm aktiviert). ANMERKUNG: Falls ein Administrator-Kennwort durch einen Dritten vergeben wurde, kontaktieren Sie Ihren Netzwerkadministrator, um Informationen zum Zurücksetzen der Gehäuseeingriffswarnung zu erhalten. ...
Seite 362: Beheben Von Störungen
Zurück zum Inhaltsverzeichnis Beheben von Störungen Dell™ OptiPlex™ GX280-Systeme-Benutzerhandbuch Batterieprobleme Probleme mit der Stromversorgung Laufwerkprobleme Druckerprobleme Tastaturprobleme Wiederherstellen von Standardeinstellungen Abstürze und Softwareprobleme Probleme mit seriellen oder parallelen Geräten Speicherprobleme Probleme mit Klangwiedergabe und Lautsprechern Mausprobleme Darstellungs- und Bildschirmprobleme Netzwerkprobleme Batterieprobleme Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. VORSICHT: Bei unsachgemäßem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine Batterie des selben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus. Leere Batterien sind den Herstelleranweisungen entsprechend zu entsorgen.
Seite 363: Probleme Beim Beschreiben Einer Cd/Dvd-Rw
Probleme mit dem Festplattenlaufwerk Ausführen von „Dell IDE Hard Drive Diagnostics” – „Dell IDE Hard Drive Diagnostics“ ist ein Dienstprogramm, das die Festplatte überprüft, um einen Fehler auf der Festplatte zu beheben oder zu bestätigen. 1. Schalten Sie den Computer ein, oder führen Sie einen Neustart durch, falls er bereits eingeschaltet ist. 2. Wenn in der rechten oberen Ecke des Bildschirms F2 = Setup angezeigt wird, drücken Sie auf <Strg><Alt><d>. 3. Folgen Sie den angezeigten Anweisungen.
Seite 364 Produktinformationshandbuch. ANMERKUNG: Wenn Sie ein Festplattenabbild installiert haben oder das Betriebssystem neu installieren mussten, führen Sie das DSS Hilfsprogramm aus. Das Programm DSS finden Sie auf der Drivers and Utilities-CD sowie unter support.dell.com. ANMERKUNG: Zur erneuten Installation von Windows® XP muss Microsoft® Windows® XP Service Pack 1 oder neuer verwendet werden. Der Computer startet nicht Überprüfen Sie die Diagnoseanzeigen Stellen Sie sicher, dass das Netzkabel ordnungsgemäß am Computer und an die Steckdose angeschlossen ist.
Seite 365 Entfernen Sie die Speichermodule und setzen Sie sie erneut ein, um sicherzustellen, dass der Computer Daten mit den Speichermodulen austauschen kann. Das Programm „Dell Diagnostics” ausführen. Wenn andere Probleme mit dem Speicher auftreten – Entfernen Sie die Speichermodule und setzen Sie sie erneut ein, um sicherzustellen, dass der Computer Daten mit den Speichermodulen austauschen kann.
Seite 366: Probleme Mit Der Stromversorgung
Installieren Sie den Maustreiber neu Führen Sie „DellDiagnostics“ aus Überprüfen Sie, ob Software- und Hardwarekonflikte vorliegen Netzwerkprobleme Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Überprüfen Sie den Netzwerkkabelanschluss – Stellen Sie sicher, dass das Netzwerkkabel sowohl im Netzwerkanschluss auf der Rückseite des Computers, als auch in der Netzwerkbuchse fest eingesteckt ist. Überprüfen Sie die Netzwerkanzeigen auf der Rückseite des Computers – Das Fehlen einer Verbindungsgeschwindigkeitsanzeige zeigt an, dass keine Netzwerkdatenübertragung stattfindet. Ersetzen Sie das Netzwerkkabel. ...
Seite 367: Wiederherstellen Von Standardeinstellungen
Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. ANMERKUNG: Wenden Sie sich an den Hersteller des Druckers, wenn Sie Unterstützung zu Ihrem Drucker benötigen. Überprüfen Sie die Dokumentation, die Sie zusammen mit Ihrem Drucker erhalten haben – Lesen Sie die Informationen über Setup und die Behebung von Störungen in der Dokumentation nach, die Sie zusammen mit Ihrem Drucker erhalten haben. Stellen Sie sicher, dass der Drucker eingeschaltet ist Überprüfen Sie die Druckerkabelverbindungen – Informationen zu Kabelverbindungen finden Sie in der Druckerdokumentation. Stellen Sie sicher, dass das Druckerkabel richtig mit dem Computer verbunden ist. Überprüfen Sie die Steckdose –...
Seite 368: Probleme Mit Klangwiedergabe Und Lautsprechern
Ihrem Gerät erhalten haben. Rufen Sie das System-Setup-Programm auf, und vergewissern Sie sich, dass die Einstellungen für Serial Port # 1 (Serieller Anschluss 1) (oder Serial Port #2, falls Sie über einen optionalen seriellen Anschluss verfügen) bzw. LPT Port Mode (LPT- Anschlussmodus) den Empfehlungen entsprechen. Führen Sie „DellDiagnostics“ aus Probleme mit Klangwiedergabe und Lautsprechern Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Die Lautsprecher geben keinen Klang wieder ANMERKUNG: Der Lautstärkeregler bei bestimmten MP3-Wiedergabeprogrammen setzt die unter Windows eingestellte Lautstärke außer Kraft. Stellen ...
Seite 369: Darstellungs- Und Bildschirmprobleme
4. Doppelklicken Sie auf den Namen des CD-Laufwerks. 5. Klicken Sie auf die Registerkarte Eigenschaften. 6. Deaktivieren Sie das Kontrollkästchen Digitale CD-Wiedergabe für den CD-Player aktivieren. Windows 2000 1. Klicken Sie auf die Schaltfläche Start, zeigen Sie auf Einstellungen→ Systemsteuerung und klicken Sie dann auf Sounds und Multimedia. 2. Klicken Sie auf die Registerkarte Hardware. 3.
Seite 370 Windows 2000 1. Klicken Sie auf die Schaltfläche Start, auf Einstellungen zeigen und dann auf Systemsteuerung. 2. Doppelklicken Sie auf das Symbol Anzeige, und klicken Sie auf die Registerkarte Einstellungen. 3. Testen Sie verschiedene Einstellungen für Auflösung. Zurück zum Inhaltsverzeichnis ...
Seite 371 Zurück zum Inhaltsverzeichnis Beheben von Störungen Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Probleme mit der Batterie Probleme mit der Stromversorgung Probleme mit dem Laufwerk Probleme mit dem Drucker Probleme mit der Tastatur Wiederherstellen von Standardeinstellungen Probleme mit Abstürzen und der Software Probleme mit seriellen oder parallelen Geräten Probleme mit dem Speicher Probleme mit Klangwiedergabe und Lautsprechern Probleme mit der Maus...
Seite 372 Probleme mit dem Festplattenlaufwerk Ausführen von „Dell IDE Hard Drive Diagnostics” – „Dell IDE Hard Drive Diagnostics” ist ein Dienstprogramm, das die Festplatte überprüft, um einen Fehler auf der Festplatte zu beheben oder zu bestätigen. 1. Schalten Sie den Computer ein, oder führen Sie einen Neustart durch, falls er bereits eingeschaltet ist. 2. Wenn in der rechten oberen Ecke des Bildschirms F2 = Setup angezeigt wird, drücken Sie auf <Strg><Alt><d>. 3. Folgen Sie den angezeigten Anweisungen.
Seite 373 ANMERKUNG: Wenn Sie ein Festplattenabbild installiert haben oder das Betriebssystem neu installieren mussten, führen Sie das DSS Hilfsprogramm aus. Das Programm DSS finden Sie auf der Drivers and Utilities-CD sowie unter support.dell.com. ANMERKUNG: Zur erneuten Installation von Windows® XP muss Microsoft® Windows® XP Service Pack 1 oder neuer verwendet werden. Der Computer startet nicht Überprüfen Sie die Diagnoseanzeigen Stellen Sie sicher, dass das Netzkabel ordnungsgemäß am Computer und an die Steckdose angeschlossen ist. ...
Seite 374 Führen Sie „Dell Diagnostics” aus – Wenn alle Tests erfolgreich verlaufen, ist der Fehlerzustand auf ein Softwareproblem zurückzuführen. Speicherprobleme ANMERKUNG: Während des Startvorgangs gibt der Computer möglicherweise eine Reihe von Signaltönen ab, wenn auf dem Bildschirm keine Fehlermeldungen oder Probleme angezeigt werden können. Anhand dieser Reihe von Signaltönen lässt sich ein Problem identifizieren. Weitere Informationen finden Sie unter „Signaltoncodes”. Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Wenn Sie eine Meldung über unzureichende Speicherkapazitäten erhalten – Speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle geöffneten, nicht verwendeten Programme, um festzustellen, ob sich das Problem dadurch lösen lässt. Weitere Informationen über die Speicher-Mindestanforderungen finden Sie in der Softwaredokumentation. Installieren Sie zusätzlichen Speicher, falls dieser notwendig ist.
Seite 375 Installieren Sie den Maustreiber neu Führen Sie das „Dell Diagnostics” aus Überprüfen Sie, ob Software- und Hardwarekonflikte vorliegen Netzwerkprobleme Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Überprüfen Sie den Netzwerkkabelanschluss – Stellen Sie sicher, dass das Netzwerkkabel sowohl im Netzwerkanschluss auf der Rückseite des Computers, als auch in der Netzwerkbuchse fest eingesteckt ist. Überprüfen Sie die Netzwerkanzeige auf der Vorder- oder Rückseite des Computers (je nach Gehäusetyp des Systems). – Keine Verbindungsgeschwindigkeitsanzeige zeigt an, dass keine Netzwerkkommunikation besteht. Tauschen Sie das Netzwerkkabel aus.
Seite 376 Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. ANMERKUNG: Wenden Sie sich an den Hersteller des Druckers, wenn Sie Unterstützung zu Ihrem Drucker benötigen. Überprüfen Sie die Dokumentation, die Sie zusammen mit Ihrem Drucker erhalten haben – Lesen Sie die Informationen über Setup und die Behebung von Störungen in der Dokumentation nach, die Sie zusammen mit Ihrem Drucker erhalten haben. Stellen Sie sicher, dass der Drucker eingeschaltet ist Überprüfen Sie die Druckerkabelverbindungen – Informationen zu Kabelverbindungen finden Sie in der Druckerdokumentation. Stellen Sie sicher, dass das Druckerkabel richtig mit dem Computer verbunden ist. Überprüfen Sie die Steckdose –...
Seite 377: Kein Ton Über Die Kopfhörer
Ihrem Gerät erhalten haben. Rufen Sie das System-Setup-Programm auf und vergewissern Sie sich, dass die Einstellungen für Serial Port #1 (Serieller Anschluss 1) (oder Serial Port #2, falls Sie über einen optionalen seriellen Anschluss verfügen) bzw. LPT Port Mode (LPT- Anschlussmodus) den Empfehlungen entsprechen. Führen Sie das „Dell Diagnostics” aus Probleme mit Klangwiedergabe und Lautsprechern Füllen Sie beim Ausführen dieser Tests die Diagnose-Checkliste aus. VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Die Lautsprecher geben keinen Klang wieder ...
Seite 378 4. Doppelklicken Sie auf den Namen des CD-Laufwerks. 5. Klicken Sie auf die Registerkarte Eigenschaften. 6. Deaktivieren Sie das Kontrollkästchen Digitale CD-Wiedergabe für den CD-Player aktivieren. Windows 2000 1. Klicken Sie auf die Schaltfläche Start, zeigen Sie auf Einstellungen→ Systemsteuerung und klicken Sie dann auf Sounds und Multimedia. 2. Klicken Sie auf die Registerkarte Hardware. 3.
Seite 379 1. Klicken Sie auf die Schaltfläche Start, auf Einstellungen zeigen und dann auf Systemsteuerung. 2. Doppelklicken Sie auf das Symbol Anzeige, und klicken Sie auf die Registerkarte Einstellungen. 3. Testen Sie verschiedene Einstellungen für Auflösung. Zurück zum Inhaltsverzeichnis ...
Seite 380: Technische Daten
Zurück zum Inhaltsverzeichnis Technische Daten Dell™ OptiPlex™ GX280-Systeme-Benutzerhandbuch Mikroprozessor Mikroprozessortyp Intel® Pentium® 4 und Celeron®; das Design bietet die Möglichkeit, den Mikroprozessor durch von Dell unterstützte Upgrades zu aktualisieren. Level 1-Cache-Speicher (L1) 32 KB L2-Cache-Speicher (L2) Achtfach assoziativer Writeback-SRAM mit Pipeline- Burst (1 MB) Arbeitsspeicher Typ 400-MHz-DDR2 SDRAM Speicheranschlüsse Small Form-Factor-Computer: 2...
Seite 381 ATA/100”-IDE-Controller (unterstützt zwei Geräte je Kanal mit einem Kanal) Small-Desktop: Ein serieller ATA-Controller (unterstützt ein Gerät) und ein paralleler Ultra ATA/100-IDE-Controller (unterstützt zwei Geräte je Kanal mit einem Kanal) Small Mini-Tower: Zwei serielle ATA-Controller (unterstützen je ein Gerät) und ein paralleler Ultra ATA/100-IDE-Controller (unterstützt zwei Geräte je Kanal mit einem Kanal) Erweiterungsbus Bustyp PCI 2.2 SATA 1.0aUSB PCI Express 1.0a Bustaktrate PCI: 33 MHzSATA: 1,5 Gbit/s USB: 480 Mbit/s PCI Express x1: 5 Gbit/s...
Seite 382 Small Form-Factor-Computer Ein Schacht für ein 1 Zoll hohes Festplattenlaufwerk Small Desktop-Computer Ein Schacht für ein 1 Zoll hohes Festplattenlaufwerk Small Mini-Tower-Computer Zwei Schächte für 1 Zoll hohe Festplattenlaufwerke Anschlüsse Externe Anschlüsse: Seriell 9-poliger Anschluss, 16550C-kompatibel Parallel 25-poliger Anschluss (bidirektional) Video 15-poliger Anschluss Netzwerkadapter RJ45-Anschluss Optionaler PS/2-Anschluss mit Adapter für Small Form-Factor-Computer: ein 6-poliger Mini-DIN seriellen Anschluss mit Y-Adapter Small Desktop-Computer und Small Mini-Tower- Computer: Zwei 6-polige Mini-DIN-Buchsen USB zwei vorderseitige und sechs rückseitige USB 2.0–-...
Seite 383 Stromversorgung Gleichstromversorgung Leistung Small Form-Factor-Computer: 160 W Small Desktop-Computer: 210 W Small Mini-Tower-Computer mit Prozessorgeschwindigkeiten von 3,2 GHz oder kleiner. 250 W Small Mini-Tower-Computer mit Prozessorgeschwindigkeiten von 3,4 GHz oder größer. 305 W Wärmeabgabe Small Form-Factor-Computer: 546 BTU/h (160 W) Small Desktop-Computer: 717 BTU/h (210 W) Small Mini-Tower-Computer mit Prozessorgeschwindigkeiten von 3,2 GHz oder kleiner.
Seite 385 Zurück zum Inhaltsverzeichnis Technische Daten Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Mikroprozessor Mikroprozessortyp ® Das Design des Intel® Pentium 4; Modell gewährleistet zukünftige Dell-unterstützte Aufrüstungen. Level 1-Cache-Speicher (L1) 32 KB L2-Cache-Speicher Achtfach assoziativer Writeback-SRAM mit Pipeline-Burst (1 MB) Arbeitsspeicher 400 & 533 MHz DDR2 SDRAM Speicheranschlüsse Kleiner Form-Factor-Computer: 2...
Seite 386 Gerät) und ein paralleler „Ultra ATA/100”-IDE-Controller (unterstützt zwei Geräte je Kanal mit einem Kanal Kleiner Desktop: Zwei serielle ATA-Controller, die je ein Gerät unterstützen und ein paralleler Ultra ATA/100-IDE-Controller, der zwei Geräte pro Kanal mit einem Kanal untersützt Desktop: Zwei serielle ATA-Controller, die je ein Gerät unterstützen und ein paralleler Ultra ATA/100-IDE-Controller, der zwei Geräte pro Kanal mit einem Kanal untersützt Kleiner Mini-Tower: Zwei serielle ATA-Controller, die je ein Gerät unterstützen und ein paralleler Ultra ATA/100-IDE-Controller, der zwei Geräte pro Kanal mit einem Kanal untersützt Mini-Tower: Zwei serielle ATA-Controller, die je ein Gerät unterstützen und ein paralleler Ultra ATA/100-IDE-Controller, der zwei Geräte pro Kanal mit einem Kanal untersützt Erweiterungsbus Bustyp PCI 2.2 SATA 1.0aUSB PCI Express 1.0a Bustaktrate...
Seite 387 (max). PCI Express: Buchse ein x1 und ein x16 (optional) Anschlussformat 36-polig (x1) und optional 120-poliger (x16) Anschluss-Datenbreite eine PCI Express-Lane (x1) und 16 PCI (max). Express-Lanes (x16) Mini-Tower-Computer PCI: Anschlüsse Zwei in normaler Größe Anschlussformat 120-polig 32 Bit Anschluss-Datenbreite (max). PCI Express: ...
Seite 388 Anschlusskarte Lüfter 5-poliger Anschluss PCI 2.2 120-poliger Anschluss CD-Laufwerk- 4-poliger Anschluss Audioschnittstelle Audioanschluss 10-poliger Anschluss (für den optionalen Bausatz für (Vorderseite) Audioanpassung) Frontblende 40-poliger Anschluß Tastenkombinationen <Strg><Alt><Entf> Wenn Microsoft® Windows® XP gestartet ist, wird der Windows Task Manager geöffnet. Wenn MS-DOS® gestartet ist, wird der Computer neu gestartet. <F2> oder Startet das integrierte System-Setup-Programm (nur während des <Strg><Alt><Eingabetaste>...
Seite 389 Spannung Stromversorgung über Festspannung – 110 V bei 50/60 Hz Manuelle Auswahl und Auto-Sensor-Stromversorgung – 90 bis 135 V bei 50/60 Hz; 180 bis 265 V bei 50/60 Hz; 100 V bei 50/60 Hz bei japanischen Computern. Stützbatterie 3-V CR2032 Lithium-Knopfzelle Abmessungen und Gewicht Kleiner Form-Factor-Computer: Höhe 9,0 cm Breite 31,9 cm Tiefe 35,4 cm Gewicht 6 kg Kleiner Desktop-Computer: Höhe 10,6 cm...
Seite 390 ...
Seite 391 VORSICHT: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Abkürzungen und Akronyme Eine vollständige Liste der Abkürzungen und Akronyme finden Sie im „Glossar”. ® ® Wenn Sie einen Dell™-Computer der Serie n besitzen, treffen alle Referenzen in diesem Dokument auf die Microsoft Windows -Betriebssysteme nicht zu. Die CD Drivers and Utilities (ResourceCD für Treiber und Dienstprogramme), die Datenträger für das Betriebssystem sowie die Kurzanleitungen Quick Reference Guide sind optional und deshalb möglicherweise nicht bei allen Computern im Lieferumfang enthalten. Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigung ändern. © 2005 Dell Inc. Alle Rechte vorbehalten.
Seite 392 MS-DOS und Windows sind eingetragene Markenzeichen von Microsoft Corporation; IBM und OS/2 sind eingetragene Markenzeichen von International Business Machines Corporation; NetWare und Novell sind eingetragene Markenzeichen von Novell, Inc. Bluetooth ist ein Markenzeichen von Bluetooth SIG, Inc. und wird über eine Lizenzvereinbarung von Dell Inc. verwendet. ENERGY STAR ist eine eingetragene Marke der U.S. Environmental Protection Agency. Als ENERGY STAR-Partner hat Dell Inc. festgestellt, dass dieses Produkt die ENERGY STAR-Energiesparrichtlinien einhält.
Seite 393: Computer Ausschalten
Zurück zum Inhaltsverzeichnis Vorbereitung Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Dieser Abschnitt enthält Informationen zum Installieren und Deinstallieren von Komponenten des Computers. Sofern nicht anders vermerkt, wird bei den Anweisungen davon ausgegangen, dass folgende Bedingungen erfüllt sind: Sie haben die Anweisungen in „Ausschalten des Computers” und „Vor der Arbeit an Komponenten im Innern des Computers” befolgt. Sie haben die Sicherheitshinweise im beiliegenden Dell™-Produktinformationshandbuch gelesen. Um Komponenten zu ersetzen, führen Sie die Anweisungen zum Ausbau in umgekehrter Reihenfolge aus. Empfohlene Werkzeuge Für die in diesem Dokument aufgeführten Arbeitsschritte werden die folgenden Werkzeuge benötigt: Ein kleiner Schlitz-Schraubendreher Kreuzschlitz-Schraubendreher Programmdiskette oder CD mit BIOS-Flash-Update...
Seite 394 HINWEIS: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann von der Wandbuchse ab. 2. Trennen Sie alle Telefon- und Datenübertragungskabel vom Computer. 3. Trennen Sie den Computer und alle angeschlossenen Geräte von der Steckdose, und drücken Sie anschließend den Netzschalter, um die Systemplatine zu erden. 4. Gegebenenfalls müssen Sie den Standrahmen entfernen. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. 5. Öffnen Sie die Computerabdeckung. HINWEIS: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit am System regelmäßig, um statische Elektrizität abzuleiten, die interne Bauteile beschädigen könnte. Zurück zum Inhaltsverzeichnis ...
Seite 395: Tools Und Dienstprogramme Zur Behebung Von Störungen
Falls Sie so lange gewartet haben, bis das Betriebssystem-Logo erscheint, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie den Computer danach herunter, und starten Sie ihn erneut. 3. Wenn die Liste der Startgeräte erscheint, markieren Sie die Option Boot to Utility Partition (In Dienstprogrammpartition starten) und drücken <Eingabe> drücken. 4. Wenn das Main Menu (Hauptmenü) des Programms „Dell Diagonstics” eingeblendet wird, wählen Sie den gewünschten Test aus. Starten von Dell Diagnostics über die optionale Drivers and Utilities-CD (CD für Treiber und Dienstprogramme) 1. Legen Sie die optionale CD für Treiber und Dienstprogramme Drivers and Utilities CD...
Seite 396 ANMERKUNG: Die Service-Kennnummer des Computers finden Sie im oberen Bereich der einzelnen Testanzeigen. Wenn Sie bei Dell anrufen, fragt Sie der Technische Support nach Ihrer Service-Kennnummer. Sie finden die Service-Kennnummer Ihres Computers unter der Option System Info im System- Setup-Programm.
Seite 397 Es liegt ein Konfigurationsfehler vor. Prüfen Sie die Diagnoseanzeigen, um festzustellen, ob sich das erlischt dann genaue Problem ausfindig machen lässt. Stetig gelb leuchtend Das Programm „Dell Diagnostics” durchläuft einen Wird gerade das Programm „Dell Diagnostics” ausgeführt, warten Test, oder ein Gerät auf der Systemplatine ist Sie, bis die Tests abgeschlossen sind. möglicherweise fehlerhaft oder nicht korrekt installiert. Prüfen Sie die Diagnoseanzeigen, um festzustellen, ob sich das genaue Problem ausfindig machen lässt. ...
Seite 398 Fahren Sie fort, bis Sie ein fehlerhaftes Modul festgestellt oder alle Module ohne Fehler neu installiert haben. Installieren Sie gegebenenfalls ordnungsgemäß funktionierende Speichermodule des gleichen Typs in Ihrem Computer. Besteht das Problem weiterhin, wenden Sie sich an Dell. Gelb Möglicherweise ist ein Überprüfen, ob durch das Entfernen einer Karte (nicht die Grafikkarte) und durch Gelb Erweiterungskartenfehler aufgetreten.
Seite 399 Ein Signaltoncode (Code 1-3-1) besteht beispielsweise aus einem einzelnen Signalton, einer Folge von drei Signaltönen und wieder einem einzelnen Signalton. Dieser Signaltoncode weist auf ein Speicherproblem beim Computer hin. Wenn Ihr Computer während des Startvorgangs Signaltöne ausgibt: 1. Notieren Sie den Signaltoncode in der Diagnose-Checkliste. Führen Sie das Dell-Diagnoseprogramm aus, um die genaue Ursache zu ermitteln. An Dell wenden und technische Unterstützung anfordern. Code Ursache 1-1-2 Registerfehler im Mikroprozessor 1-1-3...
Seite 400 Alert! Previous attempts at booting this system have failed at checkpoint [nnnn ]. For help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Vorherige Versuche das System zu starten sind am Checkpoint [nnnn] fehlgeschlagen. Um Hilfe bei der Behebung dieses Problems zu erhalten, notieren Sie sich diesen Checkpoint und wenden Sie sich an den Technischen Support von Dell) – Nehmen Sie Kontakt zu Dell auf und geben Sie den Checkpoint-Code (nnnn) an den Support-Techniker weiter. Attachment failed to respond – (Angeschlossenes Gerät reagiert nicht) Siehe „Probleme mit dem Laufwerk”.
Seite 401: Software- Und Hardware-Inkompatibilitäten Beheben
(Unerwartete Unterbrechung im geschützten Modus) Führen Sie Programm „Dell Diagnostics” aus. WARNING: Dell's Disk Monitoring System has detected that drive [0/1] on the [primary/secondary] EIDE controller is operating outside of normal specifications. Wir empfehlen Ihnen, sofort eine Sicherungskopie Ihrer Daten anzufertigen und Ihr Festplattenlaufwerk auszutauschen. Rufen Sie Ihren Support-Desk oder Dell an –...
Seite 402 1. Klicken Sie auf die Schaltfläche Start und anschließend auf Systemsteuerung. 2. Klicken Sie auf Leistung und Wartung und dann auf System. 3. Klicken Sie auf der Registerkarte Hardware auf Geräte-Manager. 4. Prüfen Sie in der Liste Geräte-Manager, ob Geräte falsch konfiguriert sind. Falsch konfigurierte Geräte werden durch ein gelbes Ausrufezeichen (!) oder ein rotes X gekennzeichnet, wenn das Gerät deaktiviert wurde. 5. Doppelklicken Sie auf ein Gerät, das mit einem Ausrufezeichen gekennzeichnet ist, um das Fenster Eigenschaften anzuzeigen. Im Fenster Eigenschaften im Statusbereich Gerät werden die Geräte angezeigt, die neu konfiguriert werden müssen. 6.
Seite 403: Tools Und Dienstprogramme Zur Fehlerbeseitigung
Falls Sie so lange gewartet haben, bis das Betriebssystem-Logo erscheint, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie danach den Computer herunter und starten Sie ihn erneut. 3. Wenn die Liste der Startgeräte erscheint, markieren Sie die Option Boot to Utility Partition (In Dienstprogrammpartition starten) und drücken <Eingabe> drücken. 4. Wenn das Main Menu (Hauptmenü) des Programms „Dell Diagonstics” eingeblendet wird, wählen Sie den gewünschten Test aus. Starten von Dell Diagnostics über die Drivers and Utilities-CD (CD für Treiber und Dienstprogramme) (optional). Legen Sie die CD für Treiber und Dienstprogramme Drivers and Utilities ein (optional).
Seite 404 Kann das Problem nicht gelöst werden, wenden Sie sich an Dell. ANMERKUNG: Die Service-Kennnummer des Computers finden Sie im oberen Bereich der einzelnen Testanzeigen. Wenn Sie bei Dell anrufen, fragt Sie der Technische Support nach Ihrer Service-Kennnummer. Sie finden die Service-Kennnummer Ihres Computers unter System Info Option im System- Setup-Programm.
Seite 405 Es liegt ein Konfigurationsfehler vor. Prüfen Sie die Diagnoseanzeigen, um festzustellen, ob sich das erlischt dann genaue Problem ausfindig machen lässt. Stetig gelb leuchtend Das Programm „Dell Diagnostics” durchläuft einen Wird gerade das Programm „Dell Diagnostics” ausgeführt, warten Test, oder ein Gerät auf der Systemplatine ist Sie, bis die Tests abgeschlossen sind. möglicherweise fehlerhaft oder nicht korrekt installiert. Prüfen Sie die Diagnoseanzeigen, um festzustellen, ob sich das genaue Problem ausfindig machen lässt. ...
Seite 406 Sie ein fehlerhaftes Modul identifiziert oder alle Module fehlerfrei neu installiert haben. Installieren Sie gegebenenfalls ordnungsgemäß funktionierende Speichermodule des gleichen Typs in Ihrem Computer. Besteht das Problem weiterhin, wenden Sie sich an Dell. Möglicherweise ist ein Überprüfen, ob durch das Entfernen einer Karte (nicht die Grafikkarte) und durch Erweiterungskartenfehler aufgetreten. erneutes Starten des Computers ein Konflikt auftritt.
Seite 407 Ein Signaltoncode (Code 1-3-1) besteht beispielsweise aus einem einzelnen Signalton, einer Folge von drei Signaltönen und wieder einem einzelnen Signalton. Dieser Signaltoncode weist auf ein Speicherproblem beim Computer hin. Wenn Ihr Computer während des Startvorgangs Signaltöne ausgibt: 1. Notieren Sie den Signaltoncode in der Diagnose-Checkliste. Führen Sie Dell Diagnostics aus, um die genaue Ursache zu ermitteln. An Dell wenden und technische Unterstützung anfordern. Code Ursache 1-1-2...
Seite 408 Alert! Previous attempts at booting this system have failed at checkpoint [nnnn ]. For help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Vorherige Versuche das System zu starten sind am Checkpoint [nnnn] fehlgeschlagen. Um Hilfe bei der Behebung dieses Problems zu erhalten, notieren Sie sich diesen Checkpoint und wenden Sie sich an den Technischen Support von Dell). – Nehmen Sie Kontakt zu Dell auf und geben Sie den Checkpoint-Code (nnnn) an den Support-Techniker weiter.
Seite 409: Beheben Von Software- Und Hardware-Inkompatibilitäten
Timer chip counter 2 failed – (Zeitgeber-Chip-Zähler 2 fehlerhaft) Führen Sie Dell Diagnostics aus. Unexpected interrupt in protected mode – (Unerwartete Unterbrechung im geschützten Modus) Führen Sie Dell Diagnostics aus. WARNING: Das Datenträger-Überwachungssystem (Disk Monitoring System) von Dell hat festgestellt, dass das Laufwerk [0/1] am [primären/sekundären] EIDE-Controller außerhalb der normalen Angaben betrieben wird. Es wird empfohlen, sofort alle Daten zu sichern und die Festplatte auszutauschen. Rufen Sie dazu Ihren Supportdienst oder Dell an – Wenn kein Ersatzlaufwerk unmittelbar verfügbar ist und das Laufwerk nicht das einzige startfähige Laufwerk ist, öffnen Sie das System-Setup-Programm und ändern Sie die entsprechende Laufwerkeinstellung auf Keines. Entfernen Sie anschließend das Laufwerk aus dem Computer. Write fault (Schreibfehler) – Write fault on selected drive (Schreibfehler auf ausgewähltem Laufwerk) – Siehe „Laufwerkprobleme”. <Laufwerkkennzeichnung>:\ ist nicht zugänglich. The device is not ready – (Das Gerät ist nicht bereit) Das ausgewählte Laufwerk kann den ...
Seite 410 2. Geben Sie im Feld Suchen den Text Hardware-Ratgeber ein und klicken Sie auf den Pfeil, um mit der Suche zu beginnen. 3. Klicken Sie in der Liste Suchergebnisse auf Hardware-Ratgeber. 4. Klicken Sie in der Liste Hardware-Ratgeber auf Ein Hardwarekonflikt auf dem Computer muss gelöst werden und anschließend auf Weiter. Zurück zum Inhaltsverzeichnis ...
Seite 411: Garantie
Zurück zum Inhaltsverzeichnis Garantie Dell™ OptiPlex™ GX280-Systeme-Benutzerhandbuch Die Dell Inc. („Dell”) stellt ihre Hardwareprodukte gemäß der in der Industrie üblichen Praxis aus neuen oder neuwertigen Teilen her. Informationen zur Dell- Garantie für Ihren Computer finden Sie im Produktinformationshandbuch oder auf dem separaten Garantiedokument, das im Lieferumfang des Computers enthalten ist. Zurück zum Inhaltsverzeichnis ...
Seite 412 Zurück zum Inhaltsverzeichnis Garantie Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Die Dell Inc. („Dell”) stellt ihre Hardwareprodukte gemäß der in der Industrie üblichen Praxis aus neuen oder neuwertigen Teilen her. Informationen zur Dell- Garantie für Ihren Computer finden Sie im Produktinformationshandbuch oder auf dem separaten Garantiedokument, das im Lieferumfang des Computers enthalten ist. Zurück zum Inhaltsverzeichnis ...
Seite 413: Daten Auf Einen Neuen Computer Übertragen
Zurück zum Inhaltsverzeichnis Funktionen von Microsoft® Windows® XP Dell™ OptiPlex™ GX280-Systeme-Benutzerhandbuch Daten auf einen neuen Computer übertragen Benutzerkonten und schnelle Benutzerumschaltung Heim- und Firmennetzwerk einrichten Daten auf einen neuen Computer übertragen ® Das Betriebssystem Microsoft Windows XP verfügt über einen Assistenten zum Übertragen von Dateien und Einstellungen, mit dem Daten vom Quellcomputer auf einen Zielcomputer übertragen werden können. Es können folgende Daten übertragen werden: E-Mails Symbolleisteneinstellungen Fenstergrößen Internetfavoriten Die Daten können über eine Netzwerkverbindung oder eine serielle Direktverbindung an den Zielcomputer übertragen oder auf einem austauschbaren Datenträger wie einer beschreibbaren CD oder einer Diskette gespeichert werden. So bereiten Sie den neuen Computer auf die Dateiübertragung vor: 1. Klicken Sie auf Start , zeigen Sie mit der Maus nacheinander auf Alle Programme→ Zubehör Systemprogramme→, und klicken Sie dann auf Übertragen von Dateien und Einstellungen.
Seite 414: Benutzerkonten Und Schnelle Benutzerumschaltung
Der Assistent liest die gesammelten Dateien und Einstellungen und überträgt sie auf den Zielcomputer. Nachdem alle Einstellungen und Dateien übernommen wurden, erscheint das Fenster Beendet. 3. Auf Fertig gestellt klicken und den Zielcomputer neu starten. Benutzerkonten und schnelle Benutzerumschaltung Benutzerkonten hinzufügen Nach der Installation von Microsoft® Windows®XP kann der Administrator oder ein Benutzer mit Administratorrechten weitere Benutzerkonten erstellen. 1. Klicken Sie auf die Schaltfläche Start und anschließend auf Systemsteuerung. 2. Im Fenster Systemsteuerung auf User Accounts (Benutzerkonten) klicken. 3.
Seite 415 ANMERKUNG: Schieben Sie das Kabel ein, bis es mit einem Klicken einrastet, und ziehen Sie dann sanft daran, um zu überprüfen, ob es fest eingesteckt ist. 1. Verbinden Sie das Netzwerkkabel mit dem Netzwerkadapteranschluss auf der Rückseite des Computers. ANMERKUNG: Schließen Sie das Netzwerkkabel nicht an eine Telefonbuchse an. 2. Stecken Sie das andere Ende des Netzwerkkabels in einen geeigneten Anschluss für Netzwerkverbindungen ein, z. B. in eine Netzwerkbuchse. Netzwerkinstallations-Assistent Das Betriebssystem Microsoft® Windows®XP bietet einen Netzwerkinstallations-Assistenten, der Sie durch die Freigabe von Dateien, Druckern oder einer Internetverbindung für Computer in einem Heimnetzwerk oder einem kleinen Firmennetzwerk führt. 1. Klicken Sie auf Start, zeigen Sie mit der Maus auf Alle Programme→ Zubehör→ Kommunikation, und klicken Sie dort auf Netzwerkinstallations- Assistent.
Seite 416: Übertragen Von Daten Auf Einen Neuen Computer
Zurück zum Inhaltsverzeichnis Funktionen von Microsoft® Windows® XP Dell™ OptiPlex™ GX280-Systeme – Benutzerhandbuch Übertragen von Daten auf einen neuen Computer Benutzerkonten und schnelle Benutzerumschaltung Einrichten eines Heim- und Firmennetzwerks Übertragen von Daten auf einen neuen Computer Das Betriebssystem Microsoft Windows XP verfügt über einen Assistenten zum Übertragen von Dateien und Einstellungen, mit dem Daten vom Quellcomputer auf einen Zielcomputer übertragen werden können. Sie können unter anderem folgende Daten übertragen: E-Mails Symbolleisteneinstellungen Fenstergrößen Internetfavoriten Die Datenübertragung kann über einen Netzwerkanschluss, eine serielle Verbindung oder mithilfe eines tragbaren Speichermediums (z. B. CD-R oder Diskette) erfolgen. So bereiten Sie den neuen Computer auf die Übertragung vor: 1. Klicken Sie auf Start, zeigen Sie mit der Maus nacheinander auf Alle Programme→ Zubehör Systemprogramme→, und klicken Sie dann auf Übertragen ...
Seite 417: Hinzufügen Von Benutzerkonten
Der Assistent liest die gesammelten Dateien und Einstellungen und wendet diese auf Ihren neuen Computer an. Nachdem alle Einstellungen und Dateien übernommen wurden, erscheint das Fenster Beendet. 3. Klicken Sie auf Abgeschlossen und starten Sie den Zielcomputer neu. Benutzerkonten und schnelle Benutzerumschaltung Hinzufügen von Benutzerkonten Nach der Installation von Microsoft Windows XP kann der Administrator oder ein Benutzer mit Administratorrechten weitere Benutzerkonten erstellen. 1.
Seite 418 ANMERKUNG: Schieben Sie das Kabel ein, bis es mit einem Klicken einrastet, und ziehen Sie dann sanft daran, um zu überprüfen, ob es fest eingesteckt ist. 1. Verbinden Sie das Netzwerkkabel mit dem Netzwerkadapteranschluss auf der Rückseite des Computers. ANMERKUNG: Schließen Sie das Netzwerkkabel nicht an eine Telefonbuchse an. 2. Stecken Sie das andere Ende des Netzwerkkabels in einen geeigneten Anschluss für Netzwerkverbindungen ein, z. B. in eine Netzwerkbuchse. Netzwerkinstallations-Assistent Das Betriebssystem Microsoft Windows XP bietet einen Netzwerkinstallations-Assistenten, der Sie durch die Freigabe von Dateien, Druckern oder einer Internetverbindung für Computer in einem Heimnetzwerk oder einem kleinen Firmennetzwerk führt. 1. Klicken Sie auf Start, zeigen Sie mit der Maus auf Alle Programme→ Zubehör→ Kommunikation, und klicken Sie dort auf Netzwerkinstallations- Assistent.

Dell OptiPlex GX280 Benutzerhandbuch

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Dell OptiPlex GX280

Inhaltszusammenfassung für Dell OptiPlex GX280
