4.5 Inbetriebnahme der Kraftstoffpflegeanlage

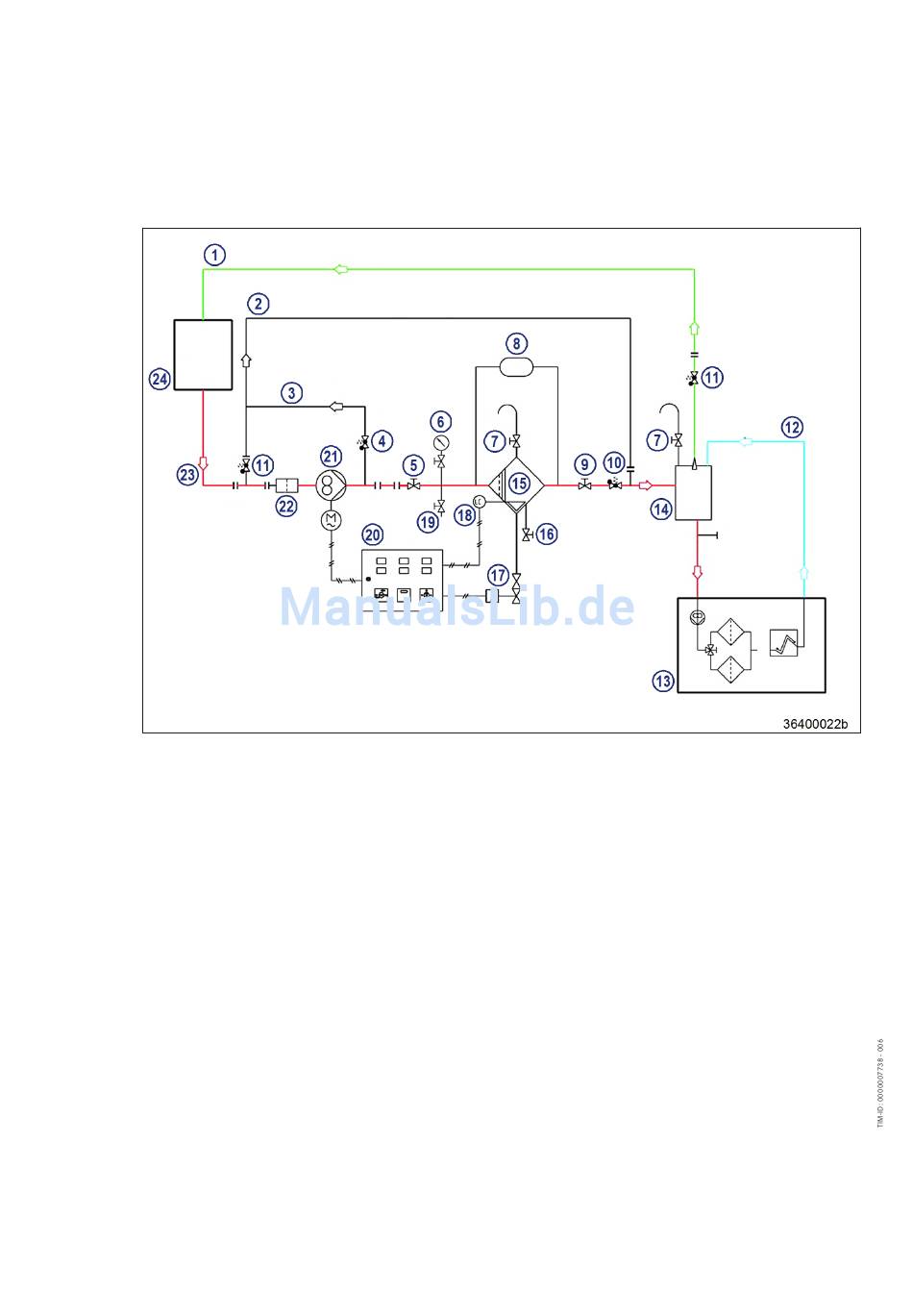

Übersicht Kraftstoffpflegeanlage
1. Kraftstoffpflegeanlage einschalten (→ Seite 55).
2. Am Differenzdruckmanometer (8) den Differenzdruck prüfen. Differenzdruck im Neuzustand: 0,1 bar bis
0,3 bar.
Ergebnis: Wird kein Differenzdruck gemessen, ist wahrscheinlich ein Bypass am Filter-Coalescer Element vorhan-
den.
1. Filter-Coalescer Element ausbauen (→ Seite 130).
2. Dichtflächen am Filter-Coalescer Element und im Druckbehälter prüfen.
Erstinbetriebnahme: HAT
1. Motorseitigen Kraftstofffilter wechseln (→ Seite 90).
Hinweis: Um Saugdruck vor der motorseitigen Kraftstoffförderpumpe zu ermitteln.
2. Manometer an der werftseitigen Kraftstoffzulaufleitung vor Motor anbauen.
3. Kraftstoffpflegeanlage einschalten und einige Minuten betreiben (→ Seite 55).
Ergebnis: Der Kraftstoff wird vom Tank angesaugt, gereinigt und entwässert und anschließend über den Über-
strömbehälter zurück in den Tank gefördert, abgesetztes Wasser im Tank wird separiert.
4. Motor starten (→ Seite 56).
5. Motor mit Leerlaufdrehzahl betreiben.
6. Saugdruck (siehe Motordaten) an der motorseitigen Kraftstoffförderpumpe prüfen.
Hinweis: Liegt der Saugdruck innerhalb der zulässigen Werte und läuft der Motor einwandfrei.
7. Motordrehzahl auf 1000 U/min erhöhen und dabei den Saugdruck kontrollieren.
8. Saugdruck an der motorseitigen Kraftstoffförderpumpe prüfen.
Ergebnis: Befinden sich die Werte innerhalb der vom Hersteller vorgeschriebenen Werte, kann die Simulation ei-
nes Filterwechsels während des laufenden Motors: HAT erfolgen.
52 | Betrieb | M015590/06D 2014-03
