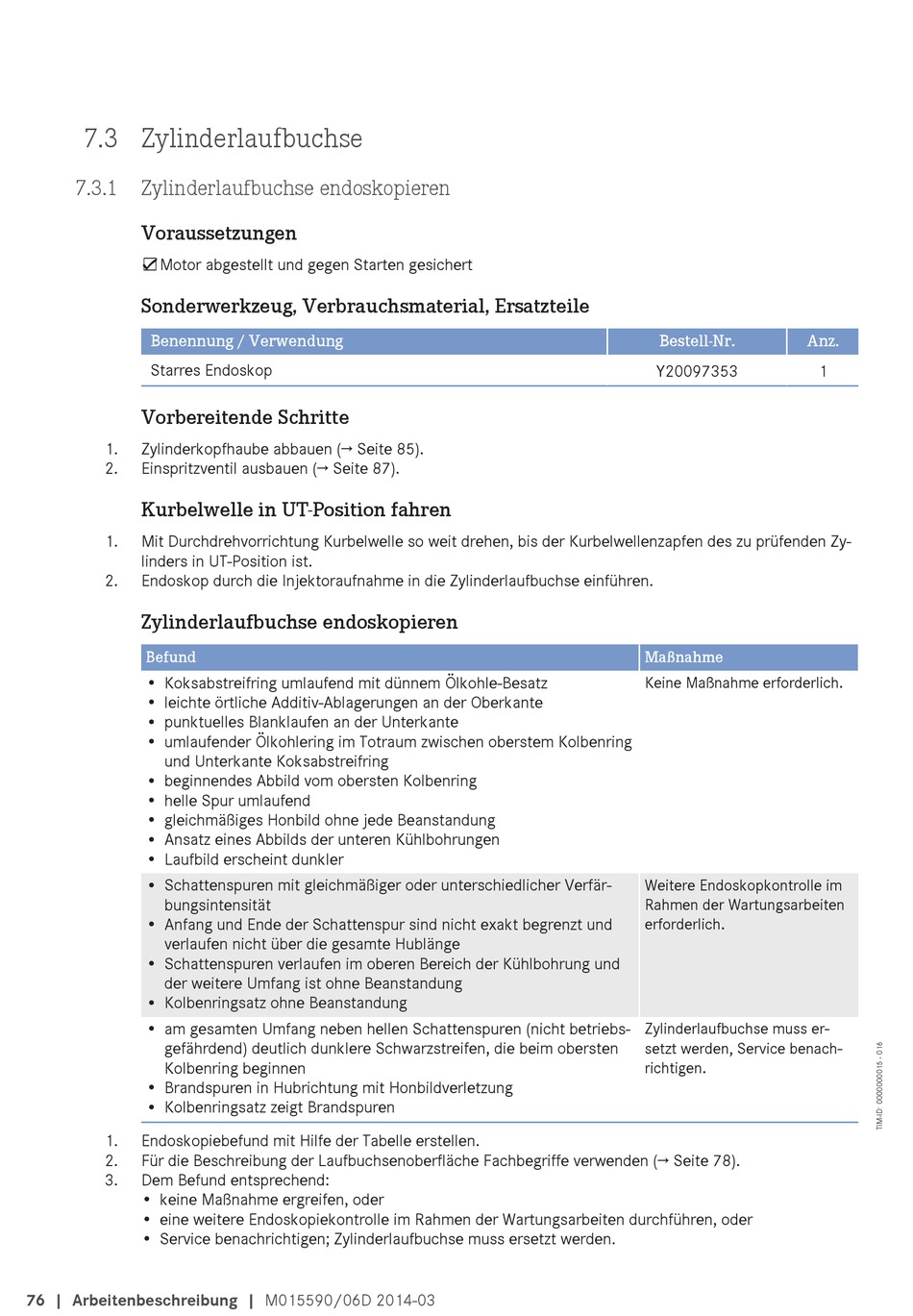

7.3 Zylinderlaufbuchse
7.3.1 Zylinderlaufbuchse endoskopieren
Voraussetzungen
☑Motor abgestellt und gegen Starten gesichert
Sonderwerkzeug, Verbrauchsmaterial, Ersatzteile
Benennung / Verwendung
Starres Endoskop
Vorbereitende Schritte
1.
Zylinderkopfhaube abbauen (→ Seite 85).
2.
Einspritzventil ausbauen (→ Seite 87).
Kurbelwelle in UT-Position fahren
1.
Mit Durchdrehvorrichtung Kurbelwelle so weit drehen, bis der Kurbelwellenzapfen des zu prüfenden Zy-
linders in UT-Position ist.
2.
Endoskop durch die Injektoraufnahme in die Zylinderlaufbuchse einführen.
Zylinderlaufbuchse endoskopieren
Befund
• Koksabstreifring umlaufend mit dünnem Ölkohle-Besatz
• leichte örtliche Additiv-Ablagerungen an der Oberkante
• punktuelles Blanklaufen an der Unterkante
• umlaufender Ölkohlering im Totraum zwischen oberstem Kolbenring
und Unterkante Koksabstreifring
• beginnendes Abbild vom obersten Kolbenring
• helle Spur umlaufend
• gleichmäßiges Honbild ohne jede Beanstandung
• Ansatz eines Abbilds der unteren Kühlbohrungen
• Laufbild erscheint dunkler
• Schattenspuren mit gleichmäßiger oder unterschiedlicher Verfär-
bungsintensität
• Anfang und Ende der Schattenspur sind nicht exakt begrenzt und
verlaufen nicht über die gesamte Hublänge
• Schattenspuren verlaufen im oberen Bereich der Kühlbohrung und
der weitere Umfang ist ohne Beanstandung
• Kolbenringsatz ohne Beanstandung
• am gesamten Umfang neben hellen Schattenspuren (nicht betriebs-
gefährdend) deutlich dunklere Schwarzstreifen, die beim obersten
Kolbenring beginnen
• Brandspuren in Hubrichtung mit Honbildverletzung
• Kolbenringsatz zeigt Brandspuren
1.
Endoskopiebefund mit Hilfe der Tabelle erstellen.
2.
Für die Beschreibung der Laufbuchsenoberfläche Fachbegriffe verwenden (→ Seite 78).
3.
Dem Befund entsprechend:
• keine Maßnahme ergreifen, oder
• eine weitere Endoskopiekontrolle im Rahmen der Wartungsarbeiten durchführen, oder
• Service benachrichtigen; Zylinderlaufbuchse muss ersetzt werden.
76 | Arbeitenbeschreibung | M015590/06D 2014-03
Bestell-Nr.
Anz.
Y20097353
Maßnahme
Keine Maßnahme erforderlich.
Weitere Endoskopkontrolle im
Rahmen der Wartungsarbeiten
erforderlich.
Zylinderlaufbuchse muss er-
setzt werden, Service benach-
richtigen.
1
