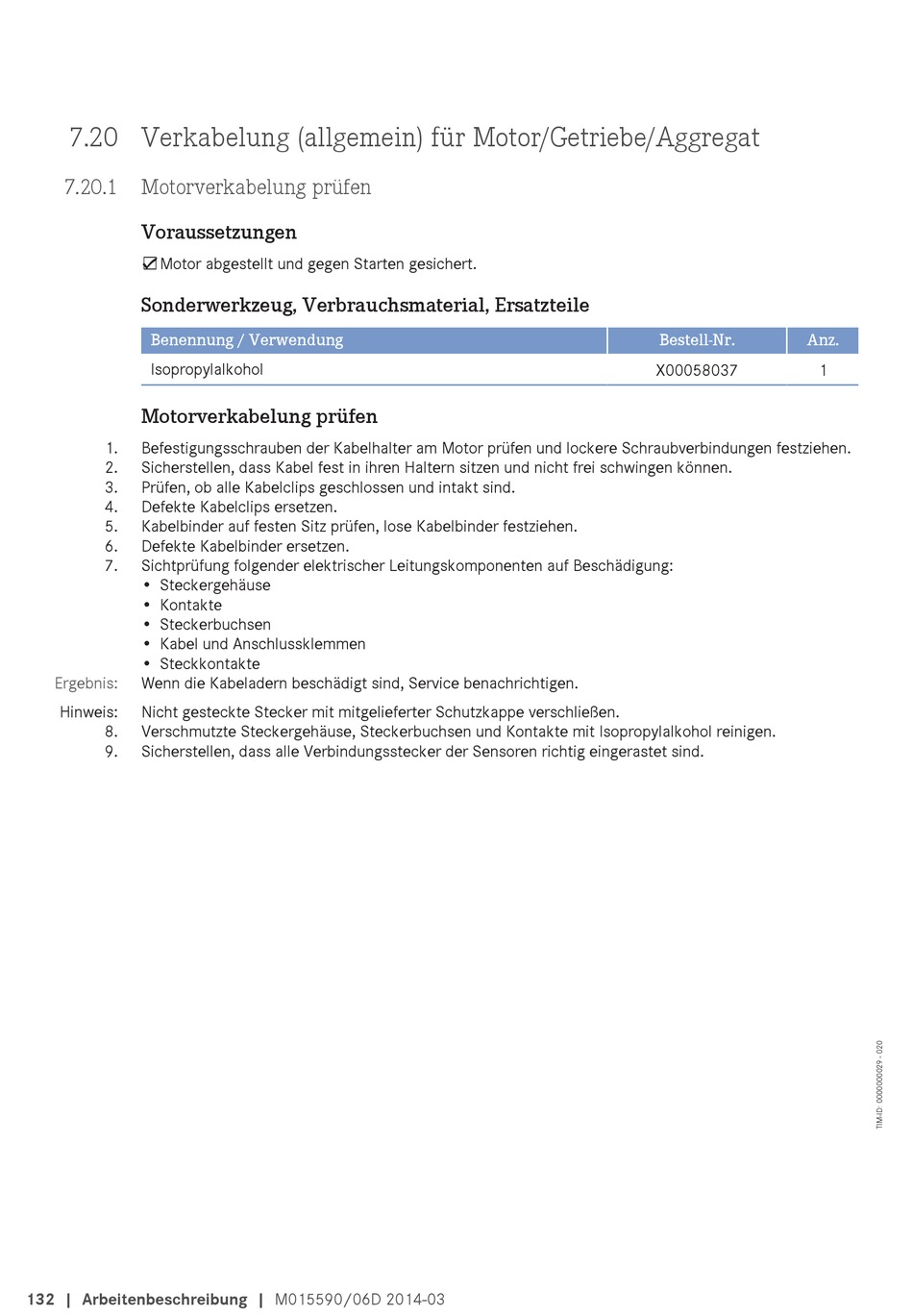

7.20 Verkabelung (allgemein) für Motor/Getriebe/Aggregat
7.20.1 Motorverkabelung prüfen
Voraussetzungen
☑Motor abgestellt und gegen Starten gesichert.
Sonderwerkzeug, Verbrauchsmaterial, Ersatzteile
Benennung / Verwendung
Isopropylalkohol
Motorverkabelung prüfen
1.
Befestigungsschrauben der Kabelhalter am Motor prüfen und lockere Schraubverbindungen festziehen.
2.
Sicherstellen, dass Kabel fest in ihren Haltern sitzen und nicht frei schwingen können.
3.
Prüfen, ob alle Kabelclips geschlossen und intakt sind.
4.
Defekte Kabelclips ersetzen.
5.
Kabelbinder auf festen Sitz prüfen, lose Kabelbinder festziehen.
6.
Defekte Kabelbinder ersetzen.
7.
Sichtprüfung folgender elektrischer Leitungskomponenten auf Beschädigung:
• Steckergehäuse
• Kontakte
• Steckerbuchsen
• Kabel und Anschlussklemmen
• Steckkontakte
Ergebnis:
Wenn die Kabeladern beschädigt sind, Service benachrichtigen.
Hinweis:
Nicht gesteckte Stecker mit mitgelieferter Schutzkappe verschließen.
8.
Verschmutzte Steckergehäuse, Steckerbuchsen und Kontakte mit Isopropylalkohol reinigen.
9.
Sicherstellen, dass alle Verbindungsstecker der Sensoren richtig eingerastet sind.
132 | Arbeitenbeschreibung | M015590/06D 2014-03
Bestell-Nr.
Anz.
X00058037
1
