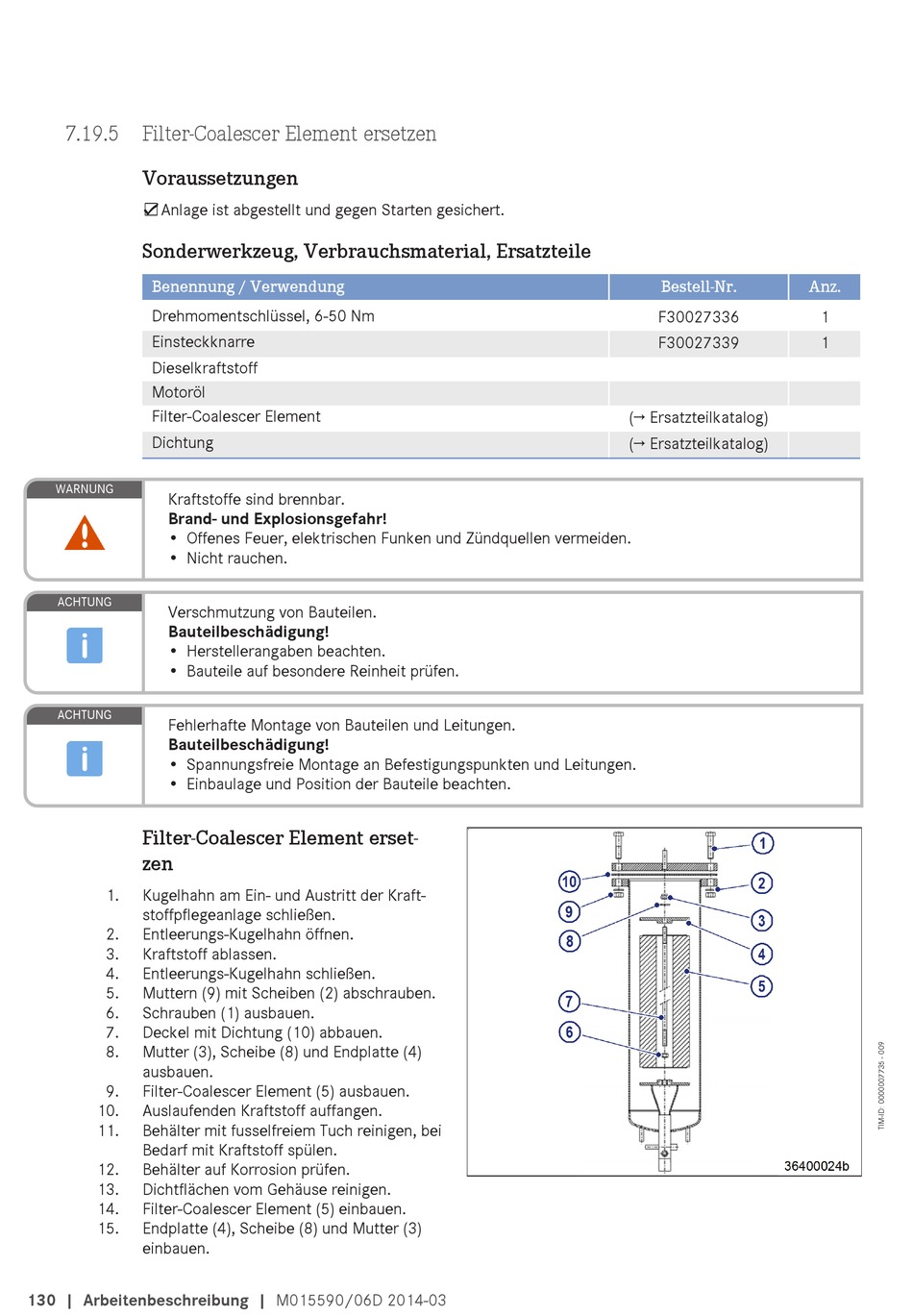

7.19.5 Filter-Coalescer Element ersetzen
Voraussetzungen
☑Anlage ist abgestellt und gegen Starten gesichert.
Sonderwerkzeug, Verbrauchsmaterial, Ersatzteile
Benennung / Verwendung
Drehmomentschlüssel, 6-50 Nm
Einsteckknarre
Dieselkraftstoff
Motoröl
Filter-Coalescer Element
Dichtung
WARNUNG
Kraftstoffe sind brennbar.
Brand- und Explosionsgefahr!
• Offenes Feuer, elektrischen Funken und Zündquellen vermeiden.
• Nicht rauchen.
ACHTUNG
Verschmutzung von Bauteilen.
Bauteilbeschädigung!
• Herstellerangaben beachten.
• Bauteile auf besondere Reinheit prüfen.
ACHTUNG
Fehlerhafte Montage von Bauteilen und Leitungen.
Bauteilbeschädigung!
• Spannungsfreie Montage an Befestigungspunkten und Leitungen.
• Einbaulage und Position der Bauteile beachten.
Filter-Coalescer Element erset-
zen
1.
Kugelhahn am Ein- und Austritt der Kraft-
stoffpflegeanlage schließen.
2.
Entleerungs-Kugelhahn öffnen.
3.
Kraftstoff ablassen.
4.
Entleerungs-Kugelhahn schließen.
5.
Muttern (9) mit Scheiben (2) abschrauben.
6.
Schrauben (1) ausbauen.
7.
Deckel mit Dichtung (10) abbauen.
8.
Mutter (3), Scheibe (8) und Endplatte (4)
ausbauen.
9.
Filter-Coalescer Element (5) ausbauen.
10.
Auslaufenden Kraftstoff auffangen.
11.
Behälter mit fusselfreiem Tuch reinigen, bei
Bedarf mit Kraftstoff spülen.
12.
Behälter auf Korrosion prüfen.
13.
Dichtflächen vom Gehäuse reinigen.
14.
Filter-Coalescer Element (5) einbauen.
15.
Endplatte (4), Scheibe (8) und Mutter (3)
einbauen.
130 | Arbeitenbeschreibung | M015590/06D 2014-03
Bestell-Nr.
F30027336
F30027339
(→ Ersatzteilkatalog)
(→ Ersatzteilkatalog)
Anz.
1
1
