2.2 Bezeichnung der Motorseiten und Zylinder

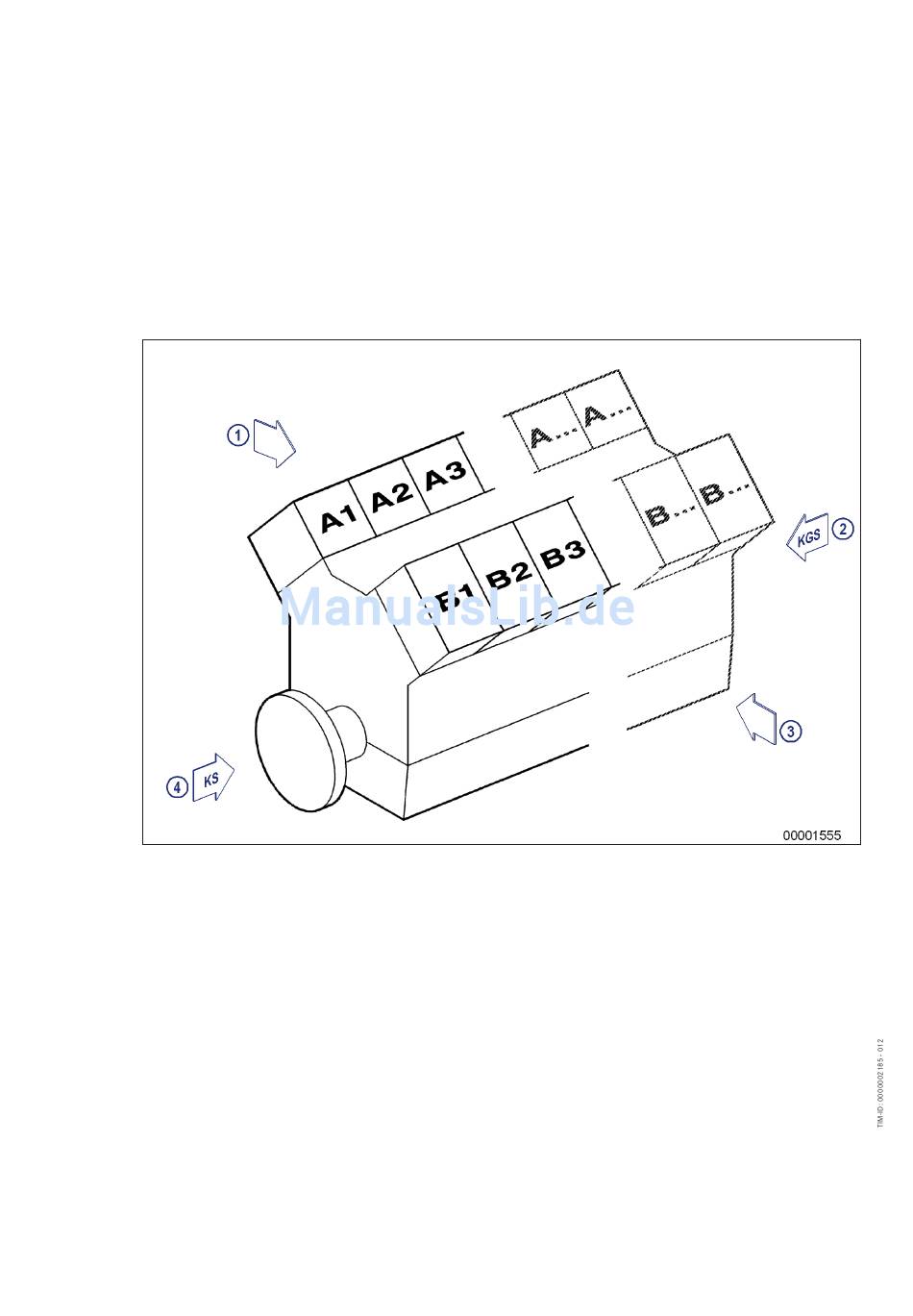

Zur Seitenbezeichnung wird der Motor grundsätzlich von der Antriebsseite = Kraftseite KS (4) aus be-
trachtet.
Zur Zylinderbezeichnung (nach DIN ISO 1204) werden die Zylinder der linken Motorseite mit "A" (1) und
die Zylinder der rechten Motorseite mit "B" (3) benannt. Jede Zylinderreihe wird, auf der Kraftseite des
Motors mit Nr. 1 beginnend, durchnummeriert.
Auch laufende Nummerierungen von anderen Bauteilen beginnen auf der Kraftseite des Motors mit
Nr. 1.
1 linke Motorseite
2 KGS - Kraftgegenseite
26 | Allgemeines | M015590/06D 2014-03
3 rechte Motorseite
4 KS - Kraftseite
