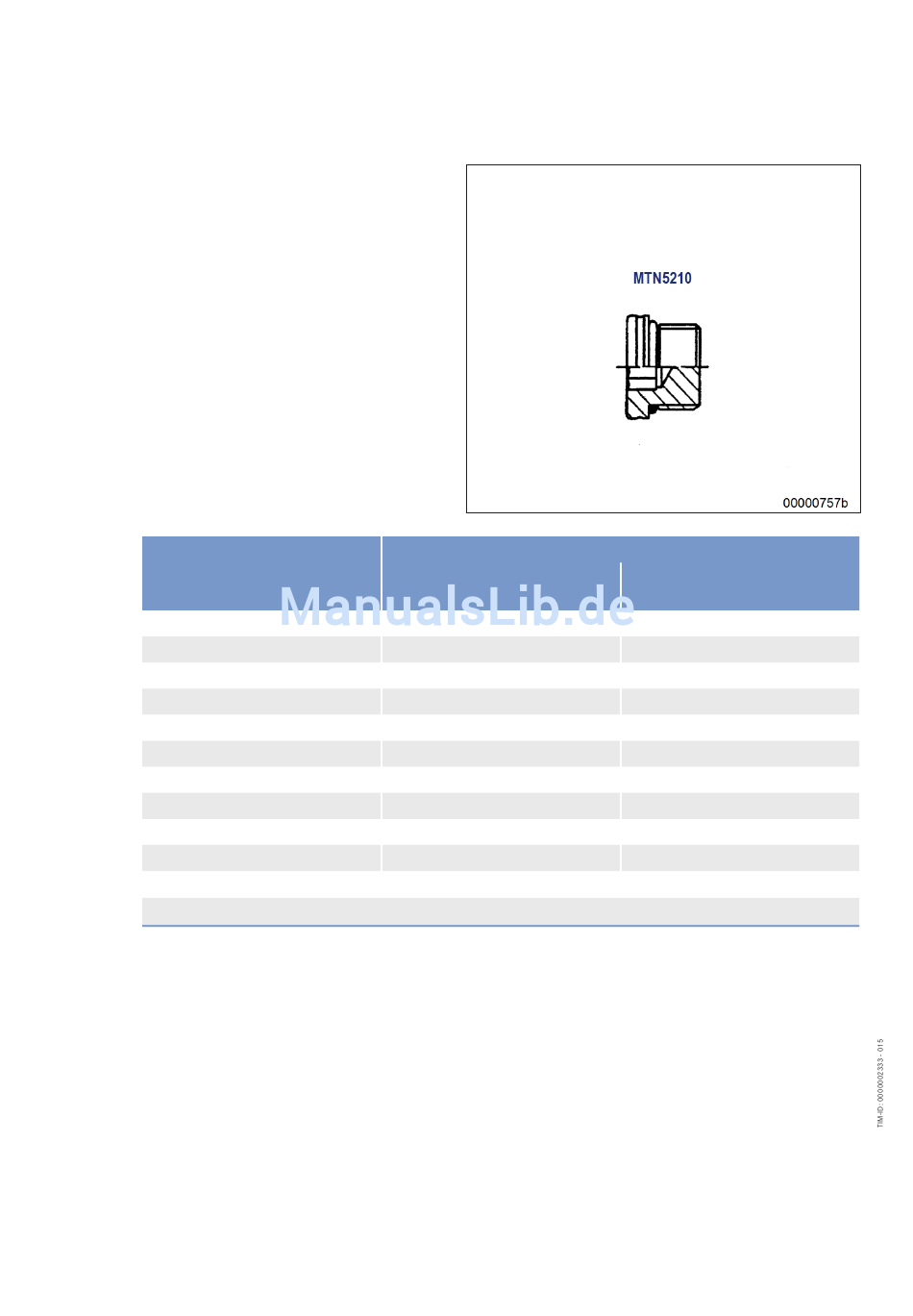

Anziehdrehmomente für Verschlussschrauben nach MTN 5183-6
M10 x 1
M12 x 1,5
M14 x 1,5
M16 x 1,5
M18 x 1,5
M22 x 1,5
M27 x 2
M33 x 2
M42 x 2
M48 x 2
M60 x 2
1)
Wert wird noch ermittelt.
Montageanleitung und Anziehdrehmomente für Schlaucharmaturen mit
Überwurfmutter
Für ORFS Armaturen ist diese Anweisung nicht gültig. Beim Verbinden von Schlaucharmaturen mit
Dichtköpfen und den zugehörigen Adaptern die Montage entgegen den Anweisungen bei Rohrver-
schraubungen wie folgt vornehmen.
Schlaucharmatur metallisch dichtend mit Überwurfmutter: Überwurfmutter per Hand anziehen, danach
mit Schlüssel bis max. 1/4 Umdrehungen anziehen.
Schlaucharmatur mit O-Ring und Überwurfmutter: Überwurfmutter per Hand anziehen, danach mit
Schlüssel bis max. 1/2 Umdrehungen anziehen.
Schlauchleitungen vor dem Festziehen der Überwurfmutter entsprechend ausrichten.
24 | Allgemeines | M015590/06D 2014-03
Gewinde
eingeschraubt in
Stahl/Grauguß M
A
(Nm)
20
35
45
55
70
100
170
310
330
420
1)
AI-Legierung M
A
(Nm)
10+ 2
14+ 2
15+ 3
18+ 3
23+ 3
33+ 4
57+ 5
103+ 10
110+ 11
140+ 14
200+ 20
