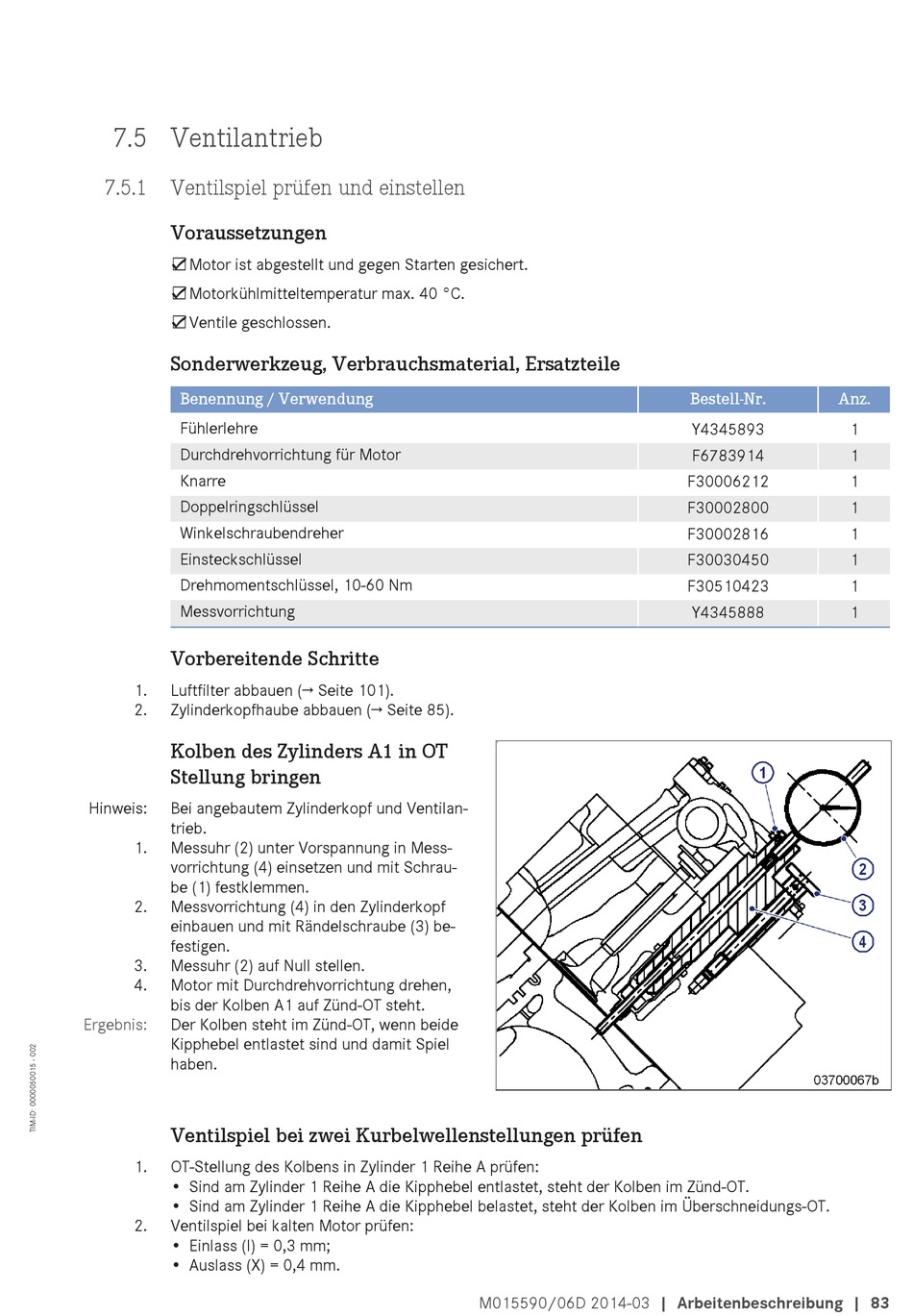

7.5 Ventilantrieb
7.5.1 Ventilspiel prüfen und einstellen
Voraussetzungen
☑Motor ist abgestellt und gegen Starten gesichert.
☑Motorkühlmitteltemperatur max. 40 °C.
☑Ventile geschlossen.
Sonderwerkzeug, Verbrauchsmaterial, Ersatzteile
Benennung / Verwendung
Fühlerlehre
Durchdrehvorrichtung für Motor
Knarre
Doppelringschlüssel
Winkelschraubendreher
Einsteckschlüssel
Drehmomentschlüssel, 10-60 Nm
Messvorrichtung
Vorbereitende Schritte
1.
Luftfilter abbauen (→ Seite 101).
2.
Zylinderkopfhaube abbauen (→ Seite 85).
Kolben des Zylinders A1 in OT
Stellung bringen
Hinweis:
Bei angebautem Zylinderkopf und Ventilan-
trieb.
1.
Messuhr (2) unter Vorspannung in Mess-
vorrichtung (4) einsetzen und mit Schrau-
be (1) festklemmen.
2.
Messvorrichtung (4) in den Zylinderkopf
einbauen und mit Rändelschraube (3) be-
festigen.
3.
Messuhr (2) auf Null stellen.
4.
Motor mit Durchdrehvorrichtung drehen,
bis der Kolben A1 auf Zünd-OT steht.
Ergebnis:
Der Kolben steht im Zünd-OT, wenn beide
Kipphebel entlastet sind und damit Spiel
haben.
Ventilspiel bei zwei Kurbelwellenstellungen prüfen
1.
OT-Stellung des Kolbens in Zylinder 1 Reihe A prüfen:
• Sind am Zylinder 1 Reihe A die Kipphebel entlastet, steht der Kolben im Zünd-OT.
• Sind am Zylinder 1 Reihe A die Kipphebel belastet, steht der Kolben im Überschneidungs-OT.
2.
Ventilspiel bei kalten Motor prüfen:
• Einlass (I) = 0,3 mm;
• Auslass (X) = 0,4 mm.
