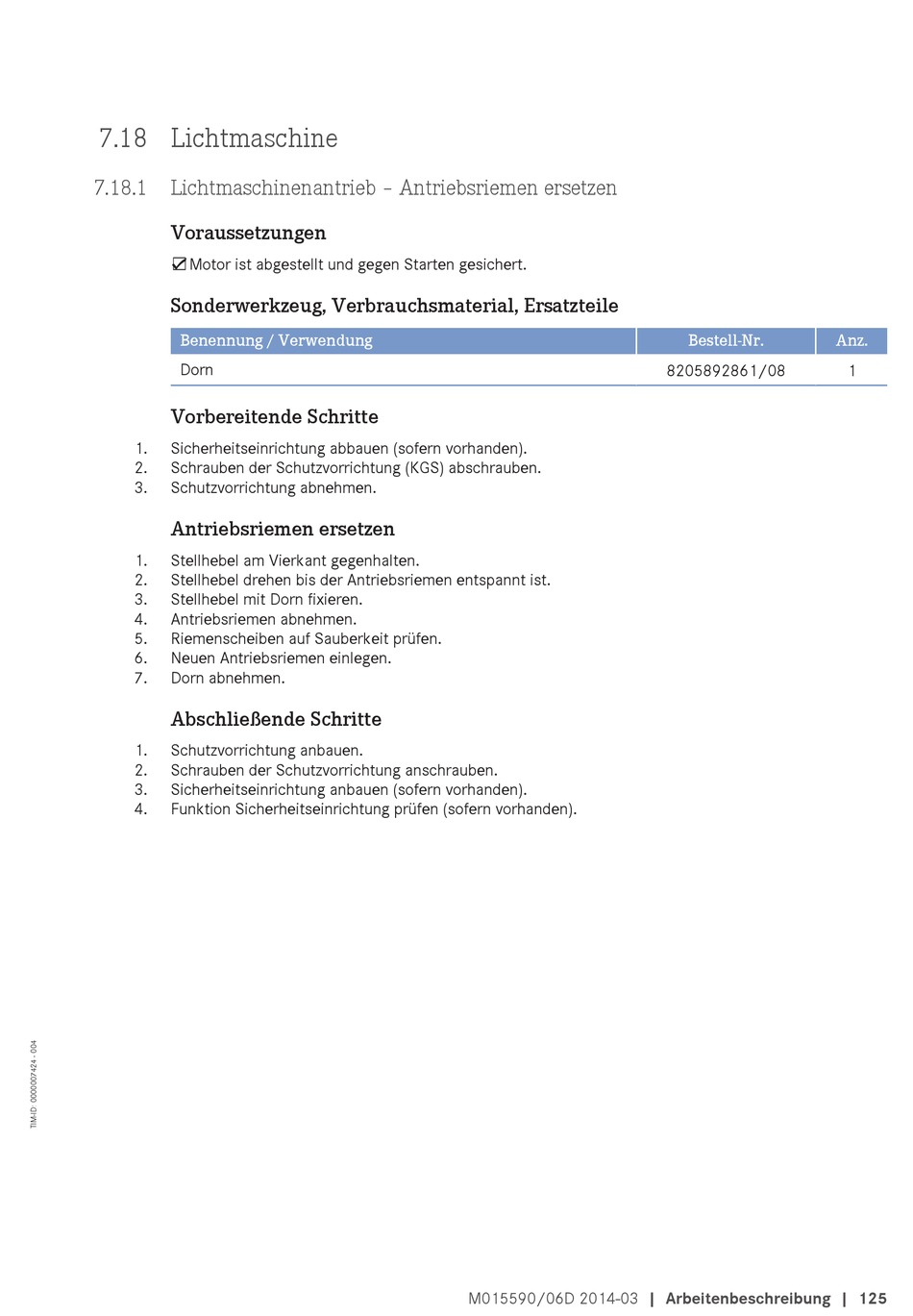

7.18 Lichtmaschine
7.18.1 Lichtmaschinenantrieb – Antriebsriemen ersetzen
Voraussetzungen
☑Motor ist abgestellt und gegen Starten gesichert.
Sonderwerkzeug, Verbrauchsmaterial, Ersatzteile
Benennung / Verwendung
Dorn
Vorbereitende Schritte
1. Sicherheitseinrichtung abbauen (sofern vorhanden).
2. Schrauben der Schutzvorrichtung (KGS) abschrauben.
3. Schutzvorrichtung abnehmen.
Antriebsriemen ersetzen
1. Stellhebel am Vierkant gegenhalten.
2. Stellhebel drehen bis der Antriebsriemen entspannt ist.
3. Stellhebel mit Dorn fixieren.
4. Antriebsriemen abnehmen.
5. Riemenscheiben auf Sauberkeit prüfen.
6. Neuen Antriebsriemen einlegen.
7. Dorn abnehmen.
Abschließende Schritte
1. Schutzvorrichtung anbauen.
2. Schrauben der Schutzvorrichtung anschrauben.
3. Sicherheitseinrichtung anbauen (sofern vorhanden).
4. Funktion Sicherheitseinrichtung prüfen (sofern vorhanden).
M015590/06D 2014-03 | Arbeitenbeschreibung | 125
Bestell-Nr. Anz.
8205892861/08 1
