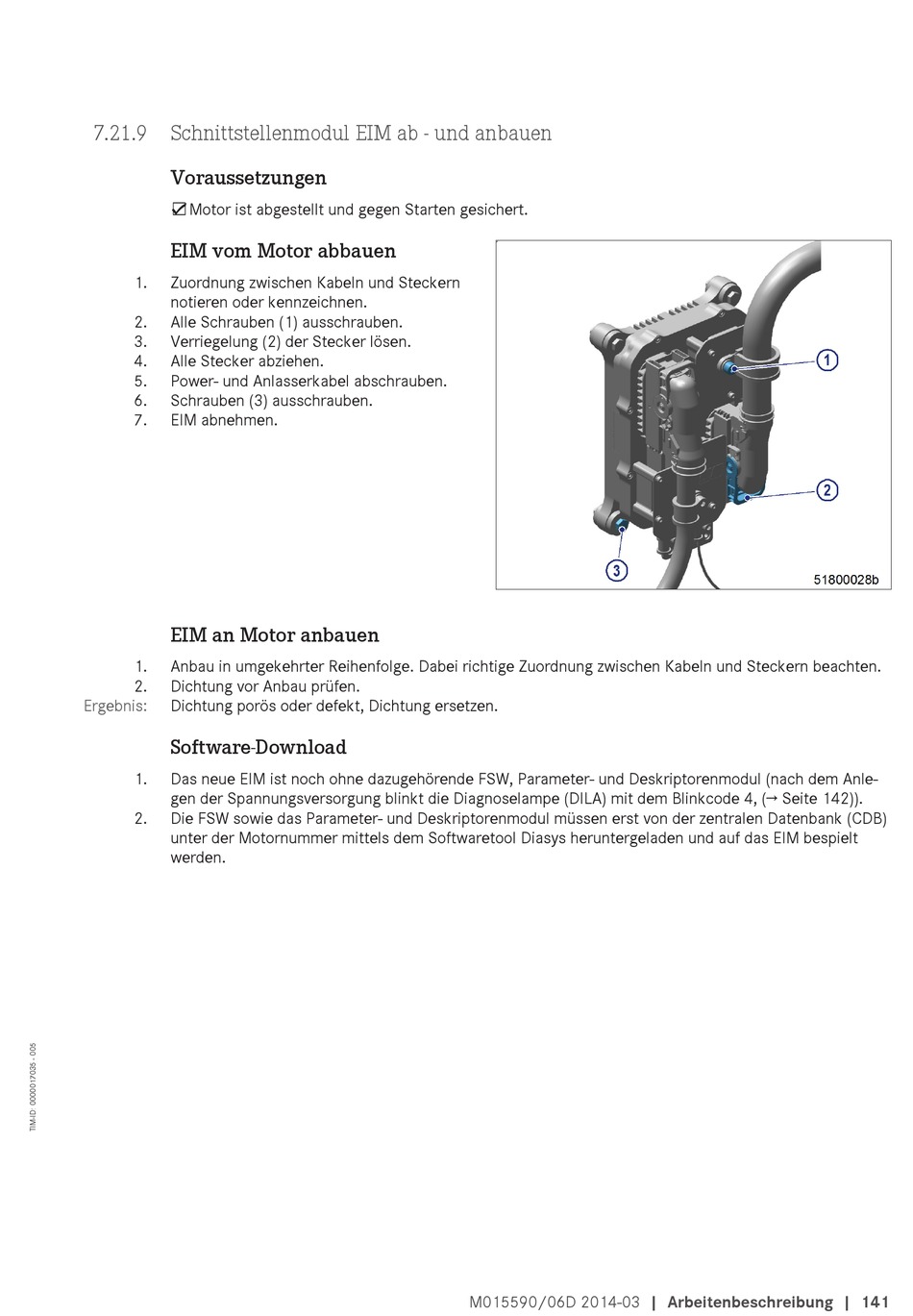

7.21.9 Schnittstellenmodul EIM ab - und anbauen
Voraussetzungen
☑Motor ist abgestellt und gegen Starten gesichert.
EIM vom Motor abbauen
1.
Zuordnung zwischen Kabeln und Steckern
notieren oder kennzeichnen.
2.
Alle Schrauben (1) ausschrauben.
3.
Verriegelung (2) der Stecker lösen.
4.
Alle Stecker abziehen.
5.
Power- und Anlasserkabel abschrauben.
6.
Schrauben (3) ausschrauben.
7.
EIM abnehmen.
EIM an Motor anbauen
1.
Anbau in umgekehrter Reihenfolge. Dabei richtige Zuordnung zwischen Kabeln und Steckern beachten.
2.
Dichtung vor Anbau prüfen.
Ergebnis:
Dichtung porös oder defekt, Dichtung ersetzen.
Software-Download
1.
Das neue EIM ist noch ohne dazugehörende FSW, Parameter- und Deskriptorenmodul (nach dem Anle-
gen der Spannungsversorgung blinkt die Diagnoselampe (DILA) mit dem Blinkcode 4, (→ Seite 142)).
2.
Die FSW sowie das Parameter- und Deskriptorenmodul müssen erst von der zentralen Datenbank (CDB)
unter der Motornummer mittels dem Softwaretool Diasys heruntergeladen und auf das EIM bespielt
werden.
M015590/06D 2014-03 | Arbeitenbeschreibung | 141
